как устроен экструдер Picaso 3D-Builder

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

как устроен экструдер Picaso 3D-Builder

Сообщение pgs.proekant » 09 мар 2014, 22:35

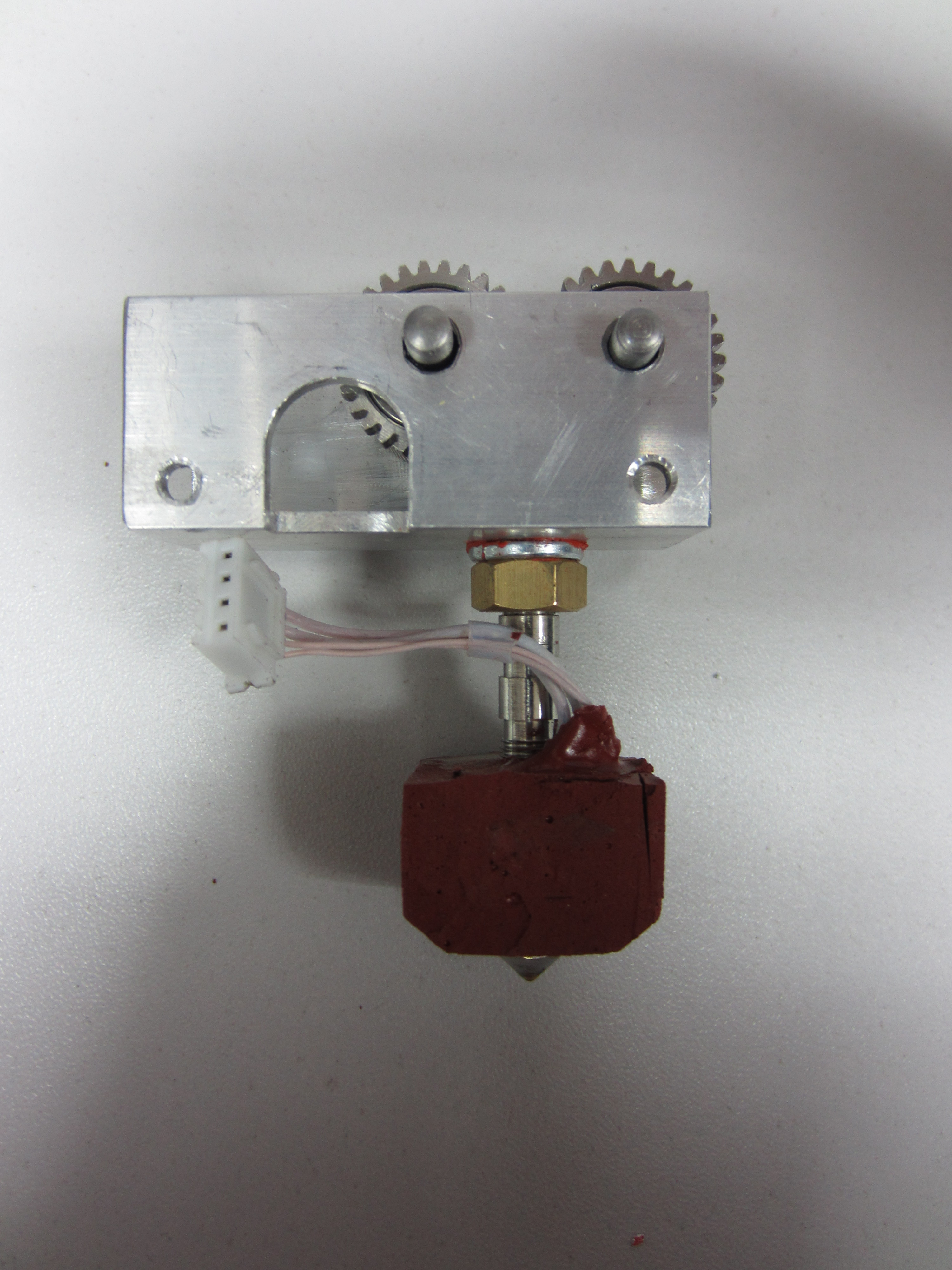

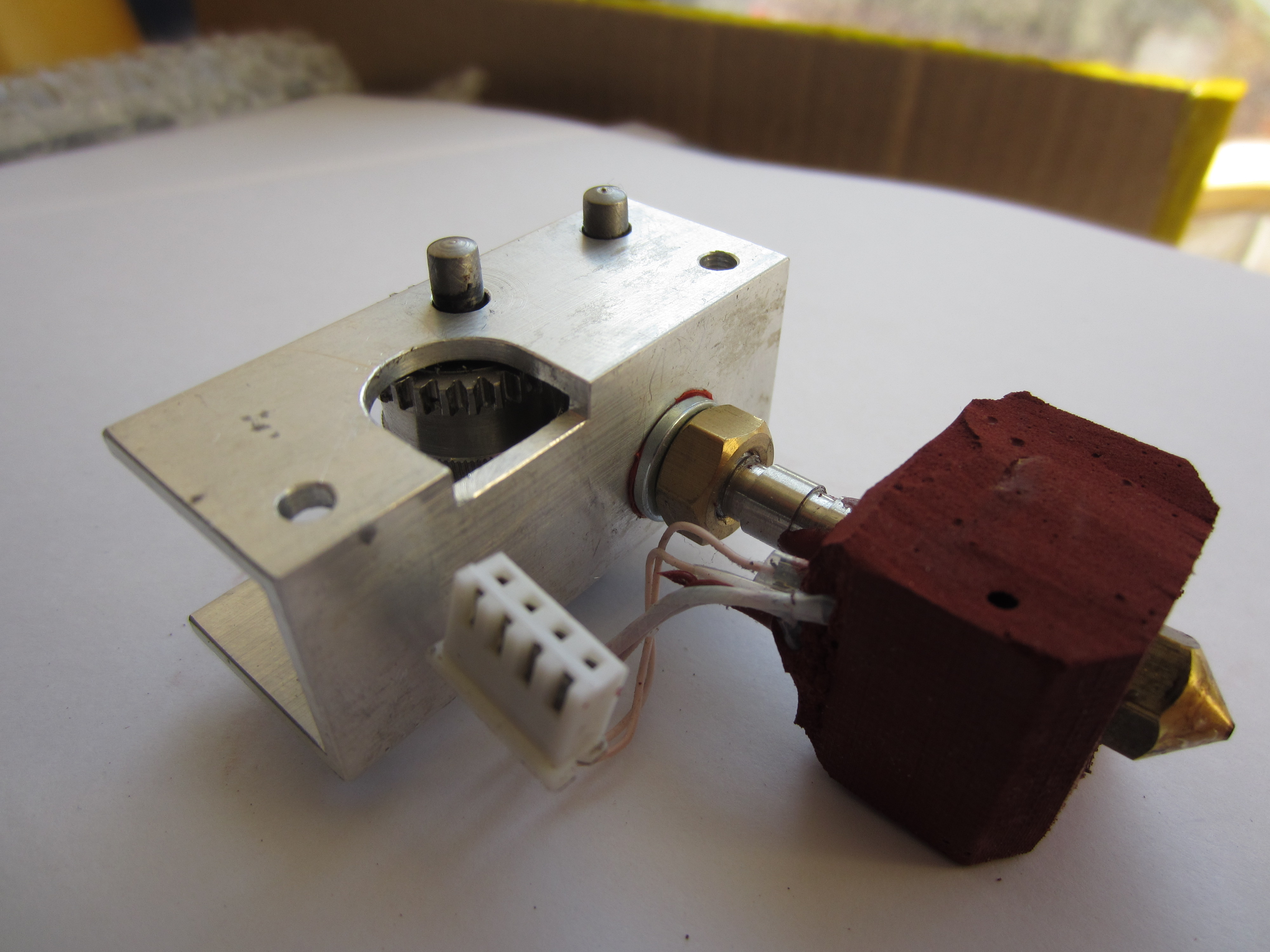

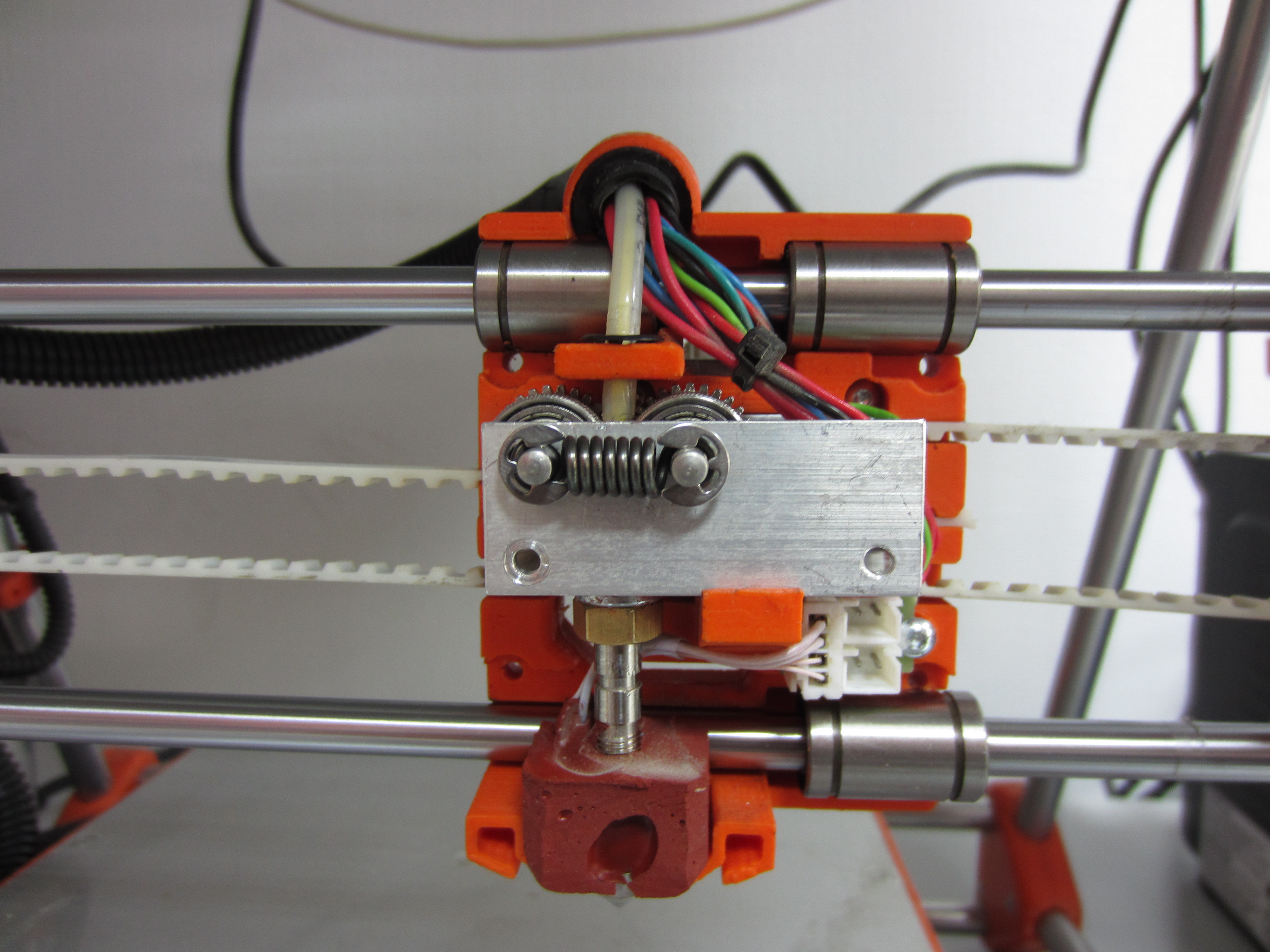

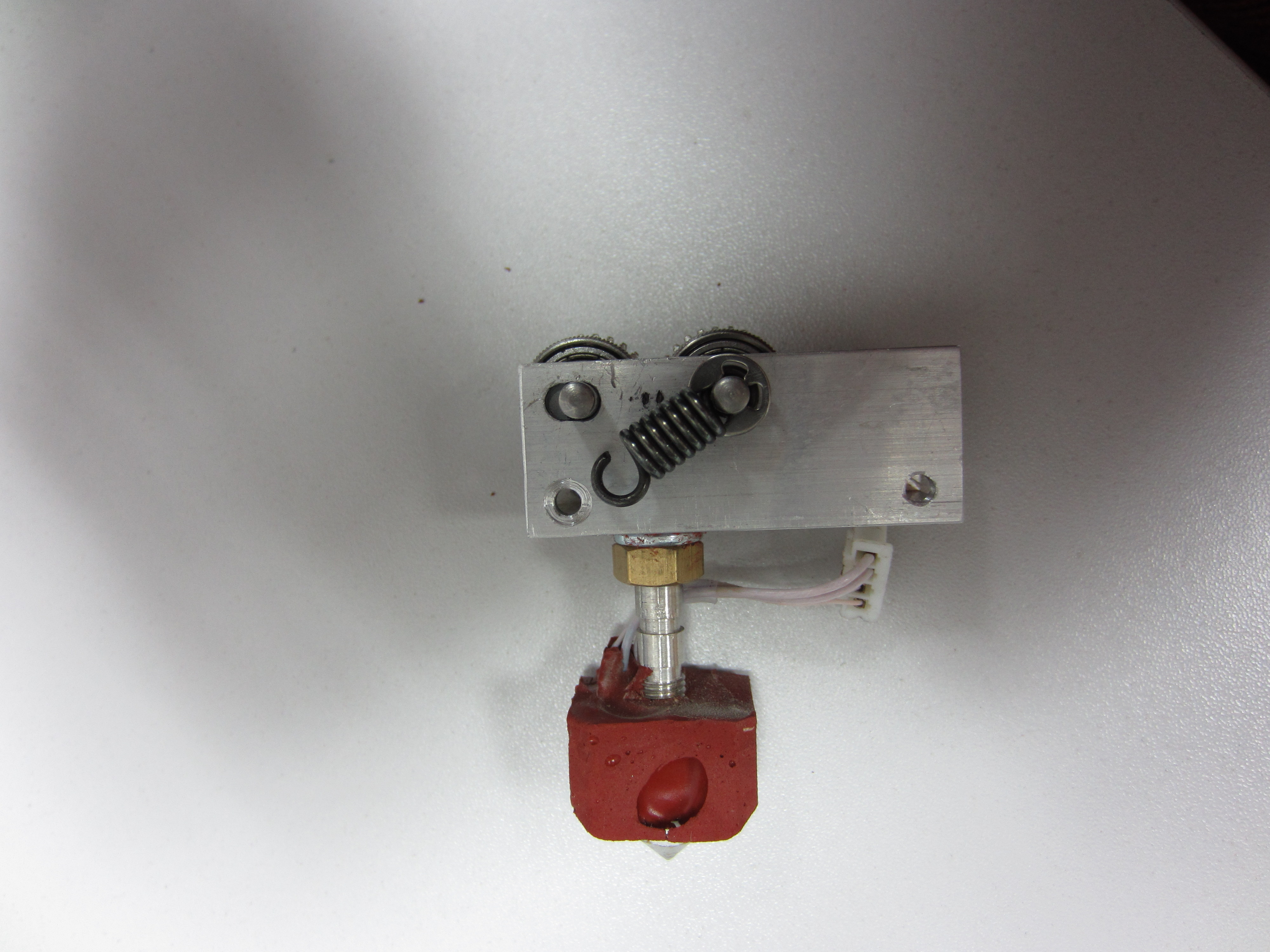

Решил поделиться серией фотографий о том, как устроен экструдер Picaso 3D-Builder, хочу сказать что этот экструдер очень хорош и в работе показывает отличный результат. Хотя в конструкции на первый взгляд множество противоречий этом факту, но на практике отличный экструдер.

Вложения
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: как устроен экструдер Picaso 3D-Builder

Сообщение avr123.nm.ru » 10 мар 2014, 01:30

Скажите какова температура нагрева и каков диапазон скоростей подачи прутка
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как устроен экструдер Picaso 3D-Builder

Сообщение karabas2011 » 10 мар 2014, 02:25

pgs.proekant писал(а):Решил поделиться серией фотографий о том, как устроен экструдер Picaso 3D-Builder, хочу сказать что этот экструдер очень хорош и в работе показывает отличный результат. Хотя в конструкции на первый взгляд множество противоречий этом факту, но на практике отличный экструдер.

Ну наконец-то это сделали в металле. У меня подобный только не пикасо а seemecnc h1.
Я бы поставил побольше редуктор и сделал бы только одну шестерню плавающей. Ну и подшипники не помешают совершенно. Жаль они отдельно эту пару не продают.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: как устроен экструдер Picaso 3D-Builder

Сообщение avr123.nm.ru » 10 мар 2014, 14:24

Можно сфоткать двигатель с передачей. Где и как он установлен.

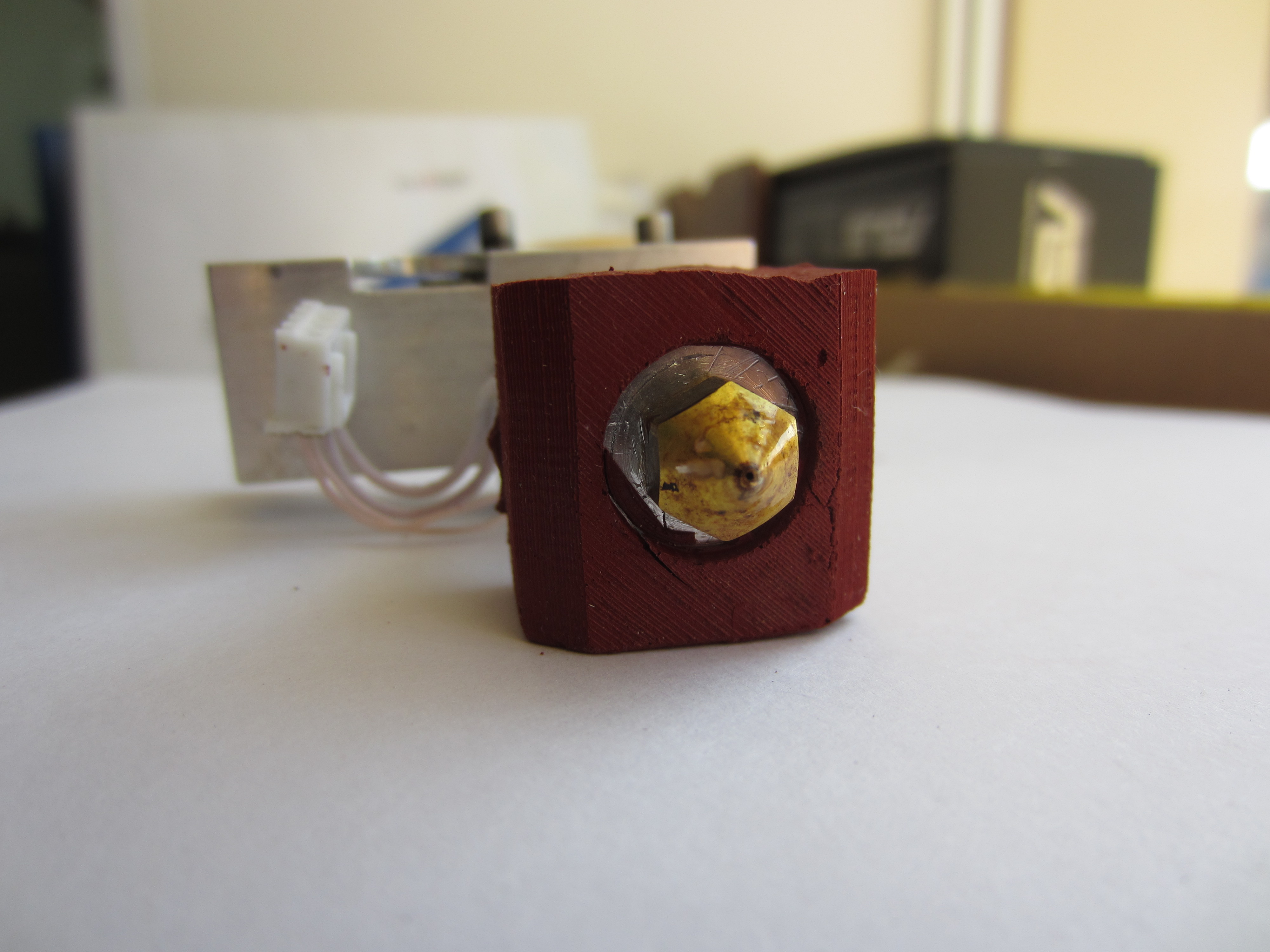

Кубик в месте нагрева из чего? Типа силикона полимер?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как устроен экструдер Picaso 3D-Builder

Сообщение igor2807 » 10 мар 2014, 15:15

У меня был одно время пикасо . Сейчас использую принтбокс. Экструдер у пикасо явно слабее, несколько раз забивался.
У принтбокса сопло 0.3 вообще ни разу не забилось. Печатаю всё абс пластиком. Продавливает даже впаянные в грязный китайский пластик соринки. Сопло 0,15 один раз всё-таки забилось. Шестерни на подаче эктрудера пластиковые. Ну а по качеству печати принтбокс значительно лучше (здесь уже фотки выкладывались).
igor2807

Сообщения: 61
Зарегистрирован: 27 сен 2013, 23:36

Re: как устроен экструдер Picaso 3D-Builder

Сообщение avr123.nm.ru » 10 мар 2014, 16:22

Где найти посмотреть чертежи-эскизы экструдера?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: как устроен экструдер Picaso 3D-Builder

Сообщение pgs.proekant » 11 мар 2014, 20:45

К сожалению чертежей этого экструдера нет у меня. Есть принтер(даже два одинаковых) у меня на работе, хочу сказать, что печатают качественно и стабильно, если сравнивать с моим домашним RepRap - ом. Но изначально закрытый софт расстраивает, кроме предустановленного slic3R не воспринимает G коды от других слайсеров. Очень Неудобная замена нити. А в остальном принтер показывает себя хорошо и достойно.
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: как устроен экструдер Picaso 3D-Builder

Сообщение karabas2011 » 11 мар 2014, 23:01

pgs.proekant писал(а):К сожалению чертежей этого экструдера нет у меня. Есть принтер(даже два одинаковых) у меня на работе, хочу сказать, что печатают качественно и стабильно, если сравнивать с моим домашним RepRap - ом. Но изначально закрытый софт расстраивает, кроме предустановленного slic3R не воспринимает G коды от других слайсеров. Очень Неудобная замена нити. А в остальном принтер показывает себя хорошо и достойно.

ардуина с рампсом стоит уже меньше 40баксов - вот и цена за которую принтер станет открытым.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: как устроен экструдер Picaso 3D-Builder

Сообщение om2804 » 12 мар 2014, 03:59

эт где по 40$ отдают?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: как устроен экструдер Picaso 3D-Builder

Сообщение pamalofeev » 12 мар 2014, 08:14

Например вот http://www.aliexpress.com/item/subject/1439959836.html
Да ещё и 5 драйверов в придачу за чуть более 40$!

пардон за ссылку на мобльную версию странички, поправил на нормальную.
pamalofeev

Сообщения: 80
Зарегистрирован: 13 янв 2014, 22:06

Re: как устроен экструдер Picaso 3D-Builder

Сообщение karabas2011 » 12 мар 2014, 19:20

om2804 писал(а):эт где по 40$ отдают?

торги никто не отменял. Я лично видел как закончился торг на полный комплект за 35$ (ардуина рампс и 5 степситков)
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: как устроен экструдер Picaso 3D-Builder

Сообщение Radus » 25 мар 2014, 13:26

Интересно какое передаточное число у этого экструдера? на валу двигателя мелкая шестеренка, потом идет большая, вроде как передаточное число должно увеличиться, но диаметр подающего колеса совпадает с диаметром большой шестеренки.
В итоге получается равносильно обычному директ драйву?

Добавлено спустя 22 минуты 15 секунд:

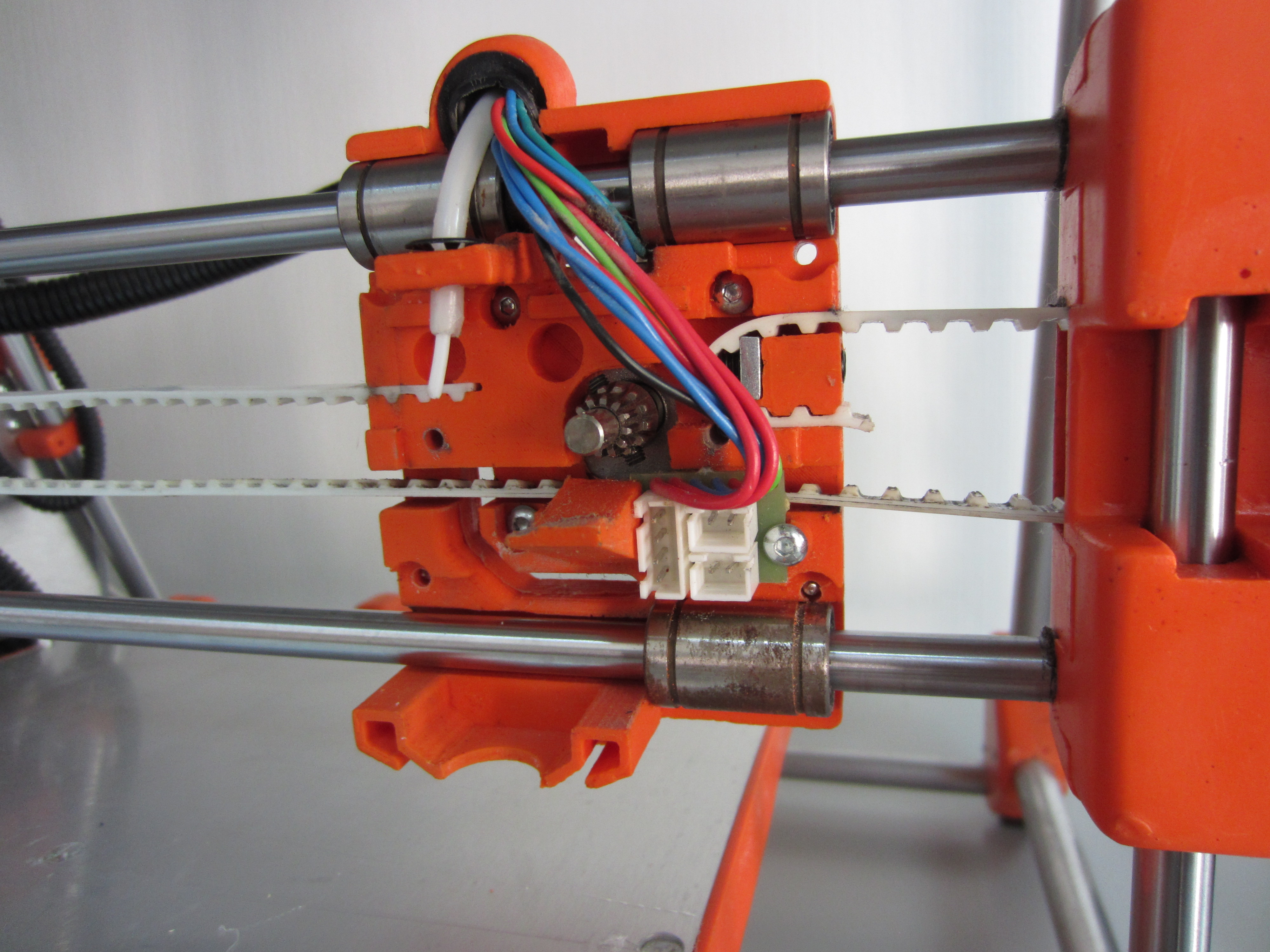

И еще на второй фото такое впечатление что ремень задевает за каретку экструдера и там трется?
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: как устроен экструдер Picaso 3D-Builder

Сообщение karabas2011 » 26 мар 2014, 01:53

Radus писал(а):Интересно какое передаточное число у этого экструдера? на валу двигателя мелкая шестеренка, потом идет большая, вроде как передаточное число должно увеличиться, но диаметр подающего колеса совпадает с диаметром большой шестеренки.
В итоге получается равносильно обычному директ драйву?

Нет, возможно ещё хуже. Чтобы было одинаково момент должен быть одинаковый. То есть редукция повышает момент а увеличение диаметра подачи понижает.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: как устроен экструдер Picaso 3D-Builder

Сообщение pgs.proekant » 10 апр 2014, 22:38

тем не менее экструдер считается не забиваемым и если зазор до стола меньше, чем высота печатаемого слоя или сопло прям вплотную на первом слое упирается в стол, то такой экструдер не вгрызается в пруток и пруток просто проскальзывает, не проталкиваясь в сопло. Как только зазор становится достаточным, чтобы выдавить пластик то экструдер продолжает давить. В классическом варианте с толкающим винтом с насечками экструдер при таком раскладе начал бы вгрызаться в пруток и соответственно пришлось бы вынимать нить. Так что ребятам из Зеленограда стоит отдать должное за интересное решение и стабильную работу такого экструдера. Это я вам как пользователь двух данных принтеров говор. Механика отличная!
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: как устроен экструдер Picaso 3D-Builder

Сообщение Radus » 10 апр 2014, 22:42

pgs.proekant писал(а):тем не менее экструдер считается не забиваемым и если зазор до стола меньше, чем высота печатаемого слоя или сопло прям вплотную на первом слое упирается в стол, то такой экструдер не вгрызается в пруток и пруток просто проскальзывает, не проталкиваясь в сопло. Как только зазор становится достаточным, чтобы выдавить пластик то экструдер продолжает давить. В классическом варианте с толкающим винтом с насечками экструдер при таком раскладе начал бы вгрызаться в пруток и соответственно пришлось бы вынимать нить. Так что ребятам из Зеленограда стоит отдать должное за интересное решение и стабильную работу такого экструдера. Это я вам как пользователь двух данных принтеров говор. Механика отличная!

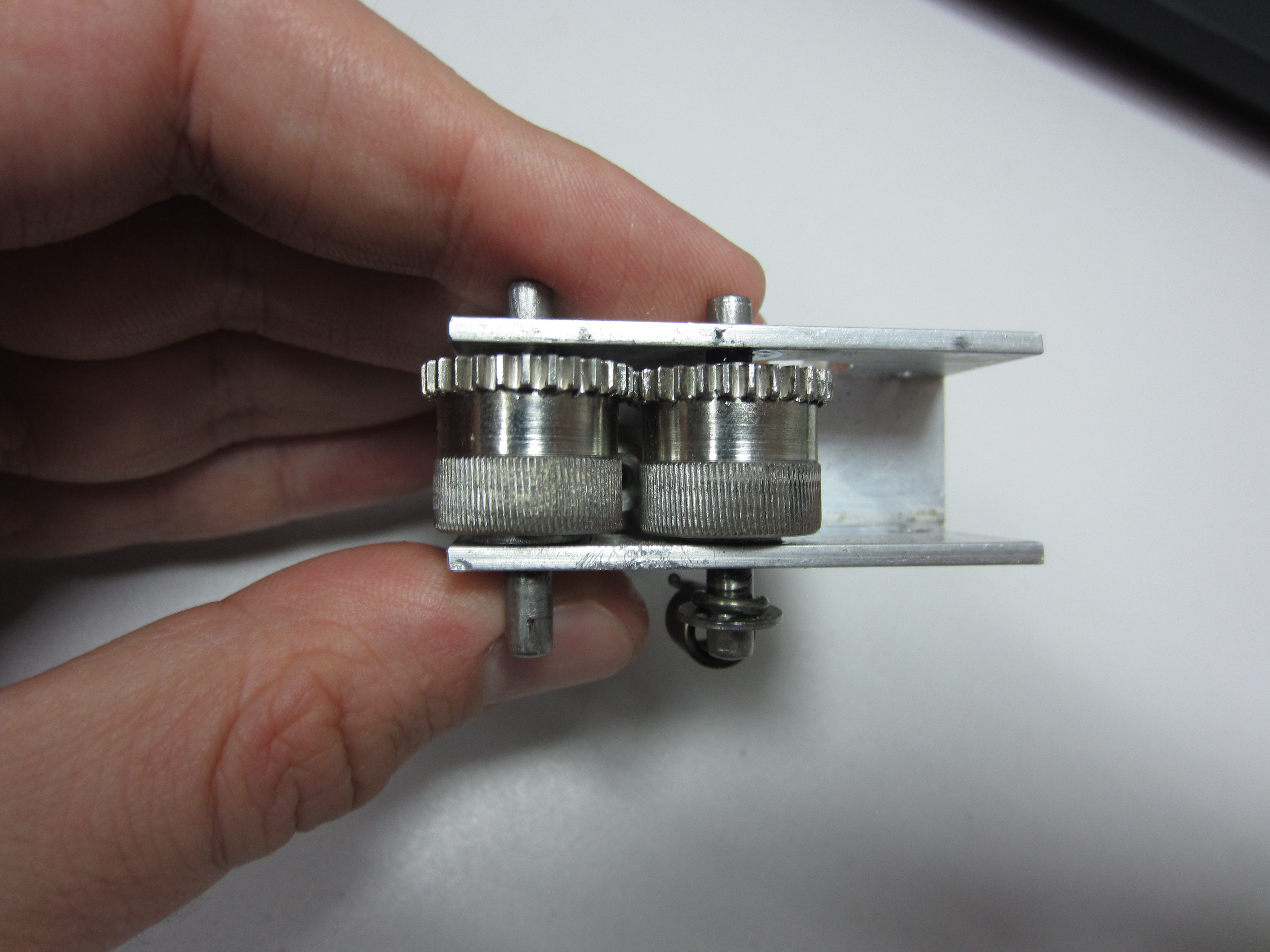

На фото видна особая форма насечек. Они мелкие, наискосок и еще и тупые. Видать именно поэтому не сгрызают пруток.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти
