MakiBox фото отчет - сборка, запуск.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

MakiBox фото отчет - сборка, запуск.

Сообщение setar » 13 фев 2014, 12:34

В соседней теме можно посмотреть состав посылки которая была получена от производителя.

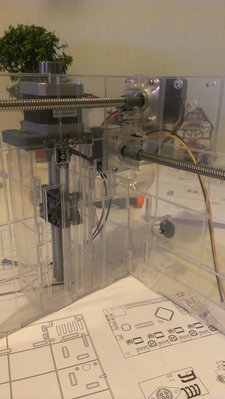

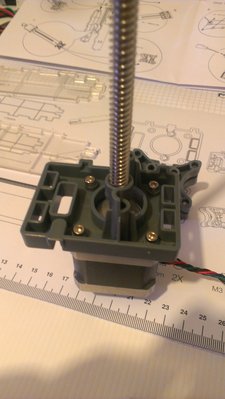

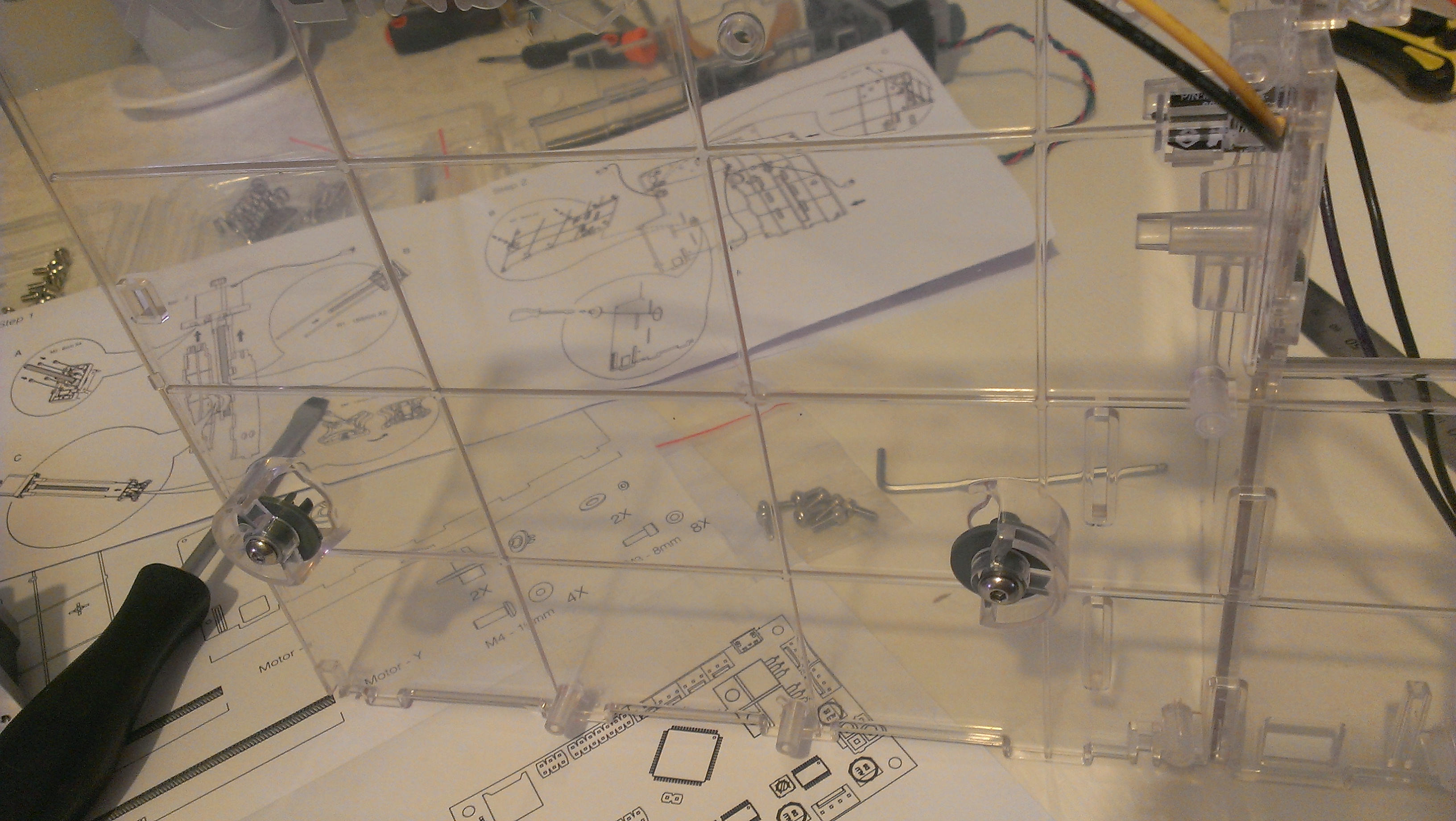

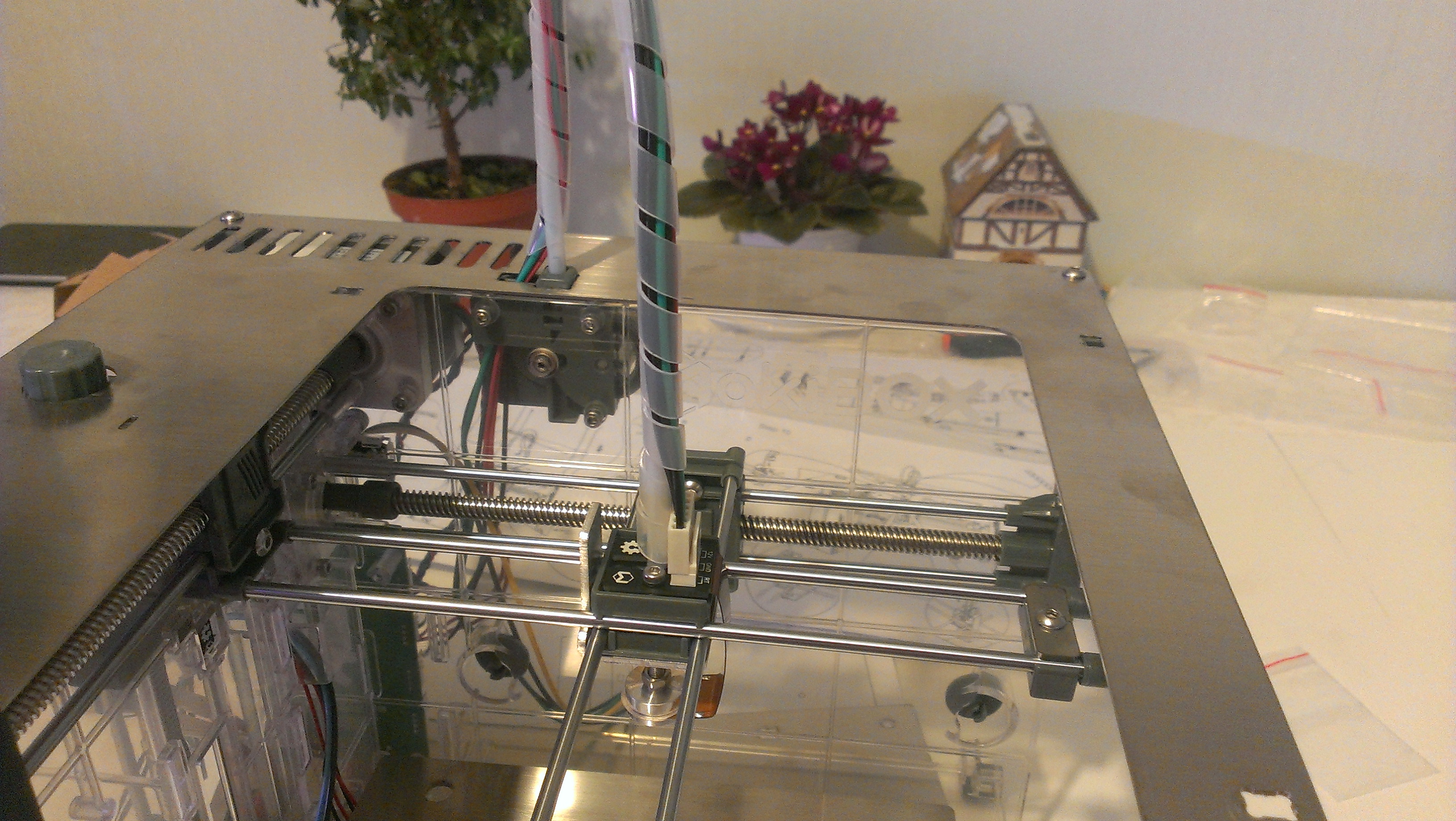

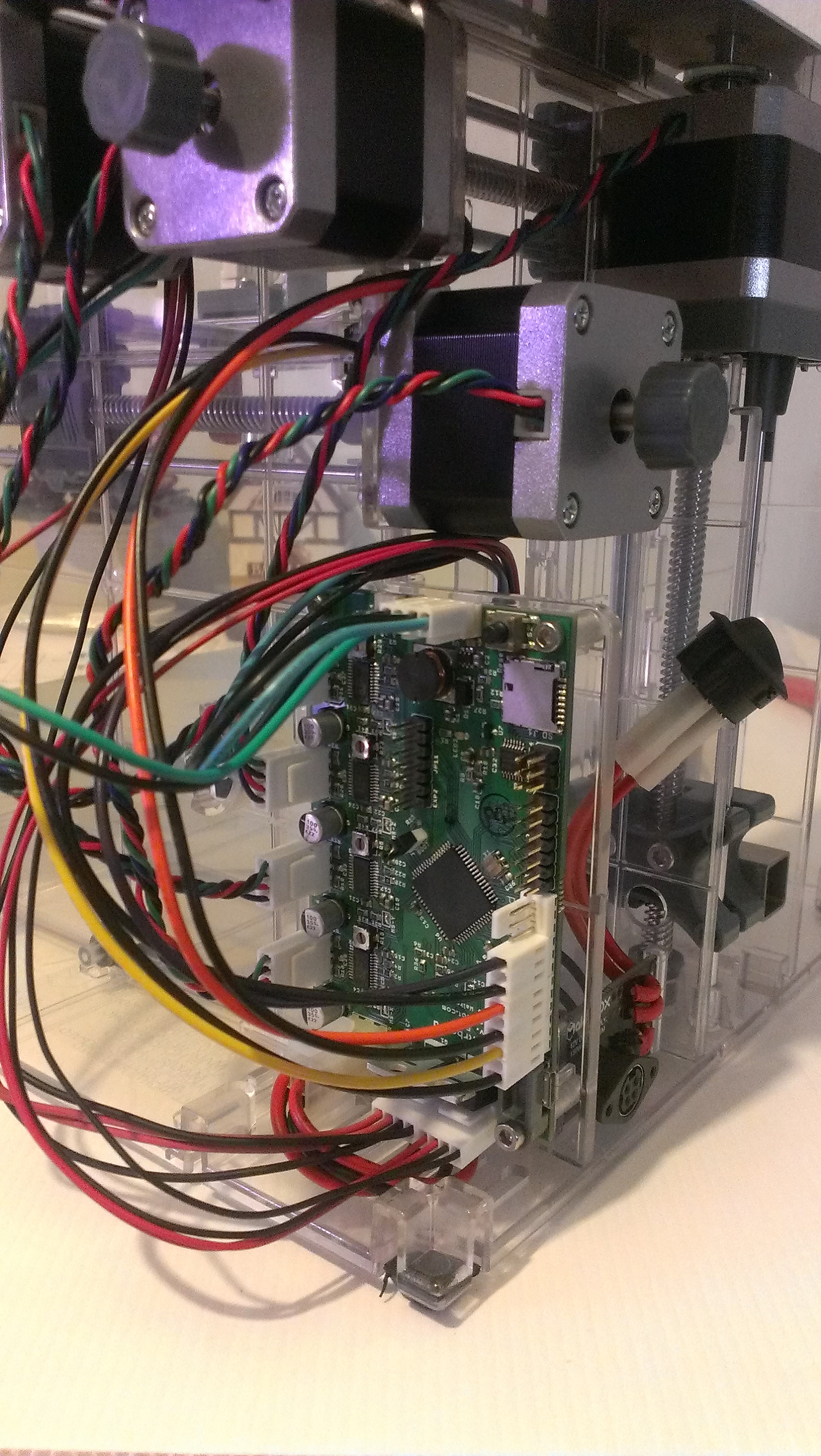

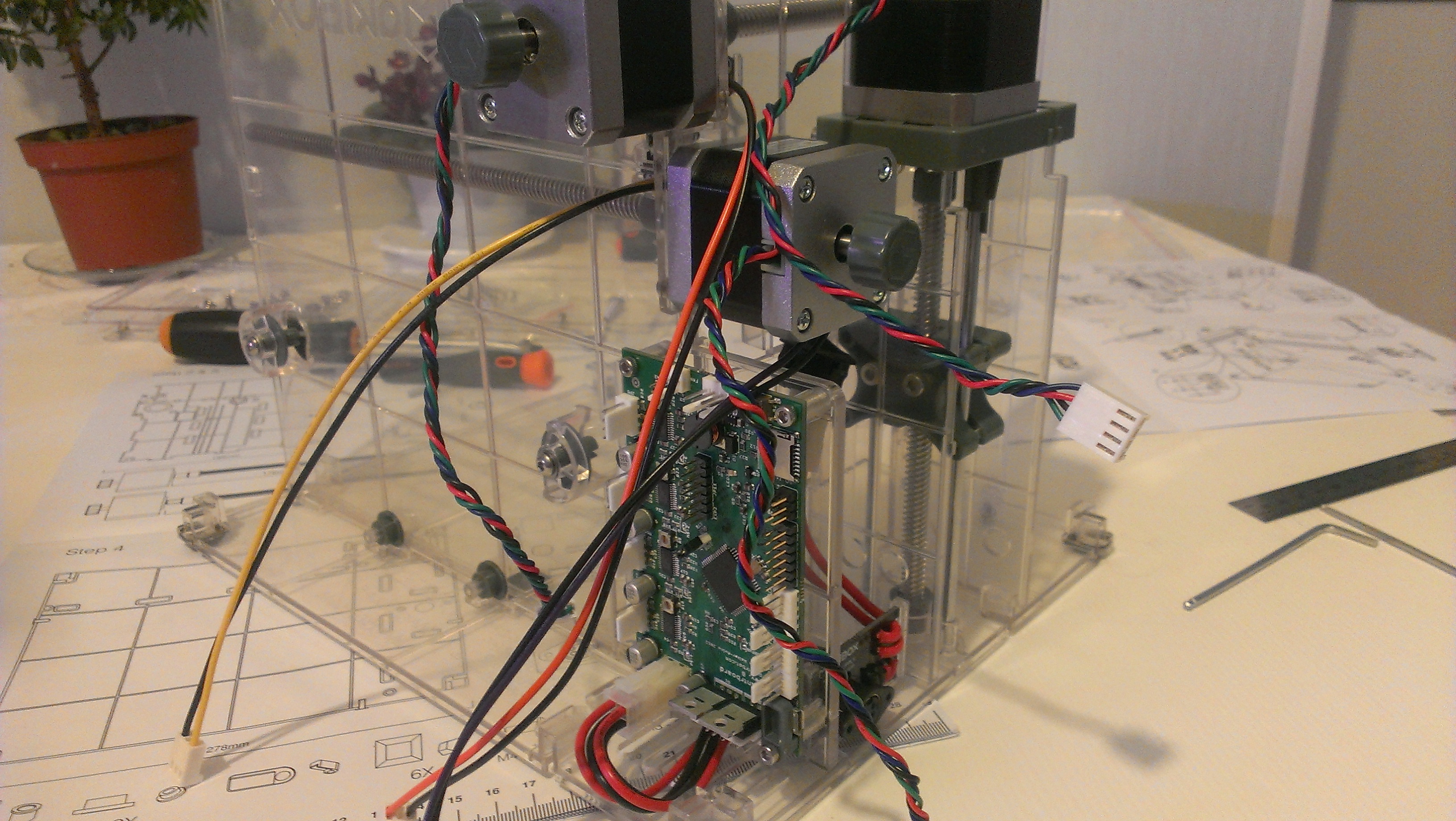

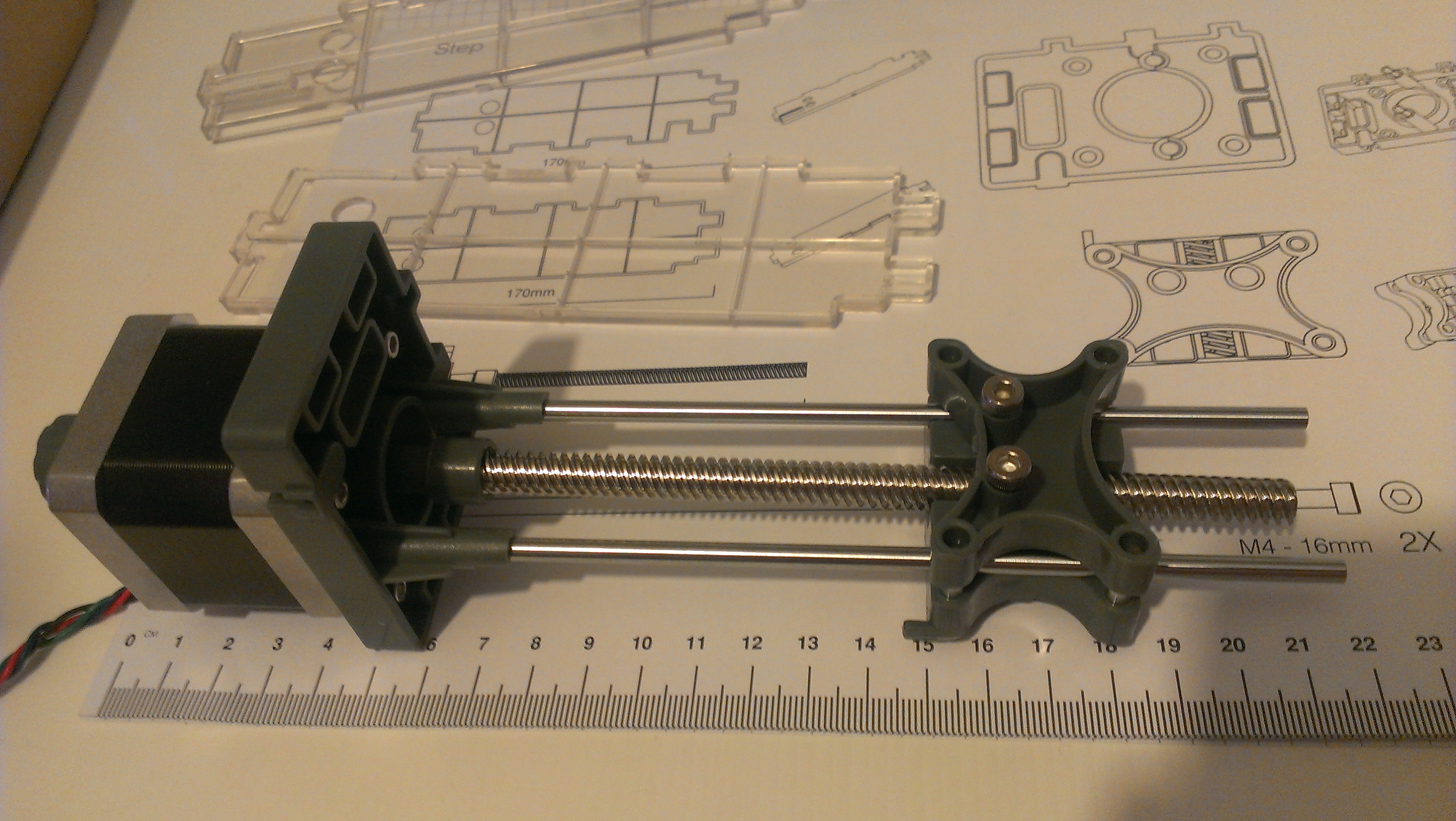

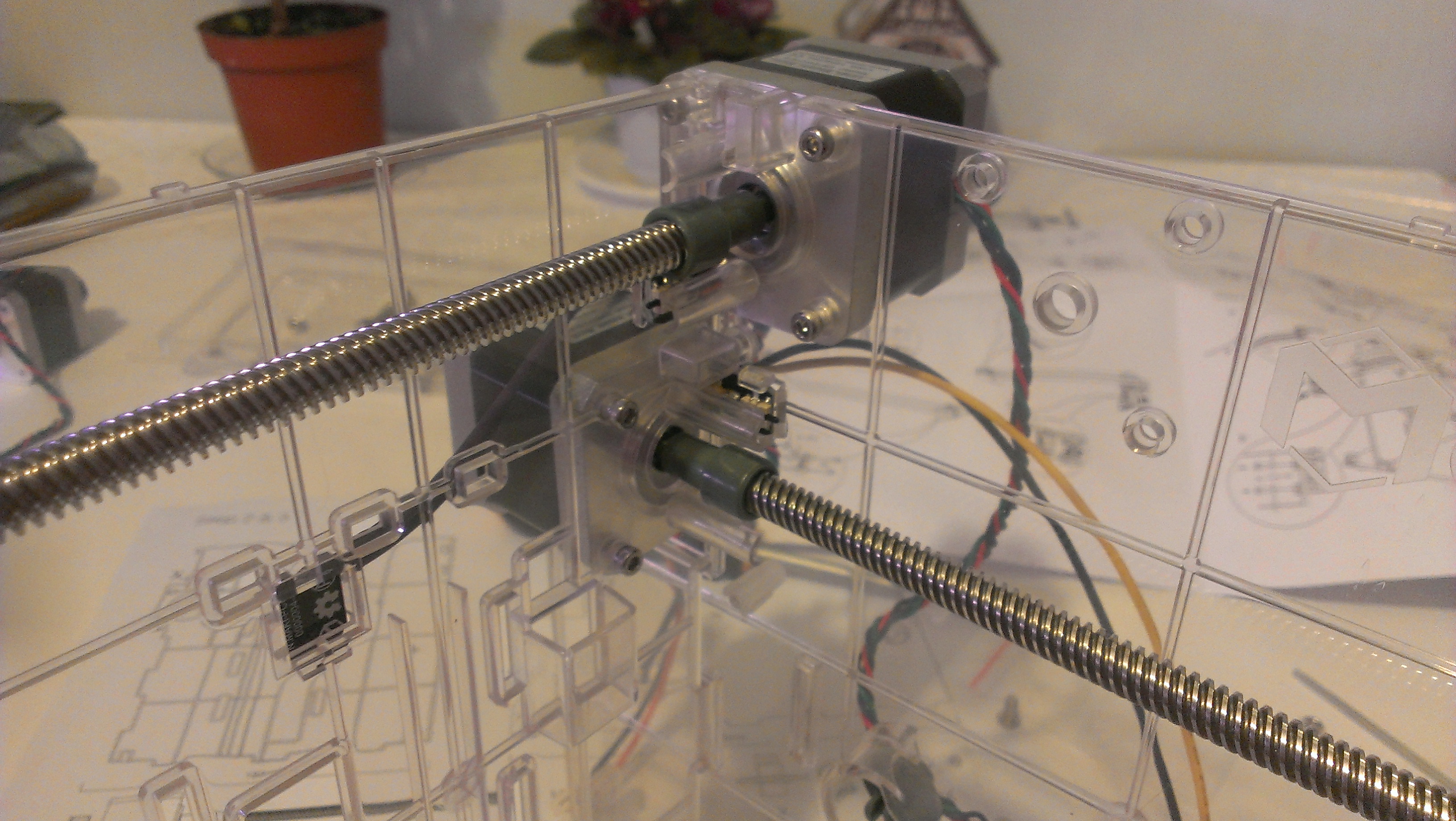

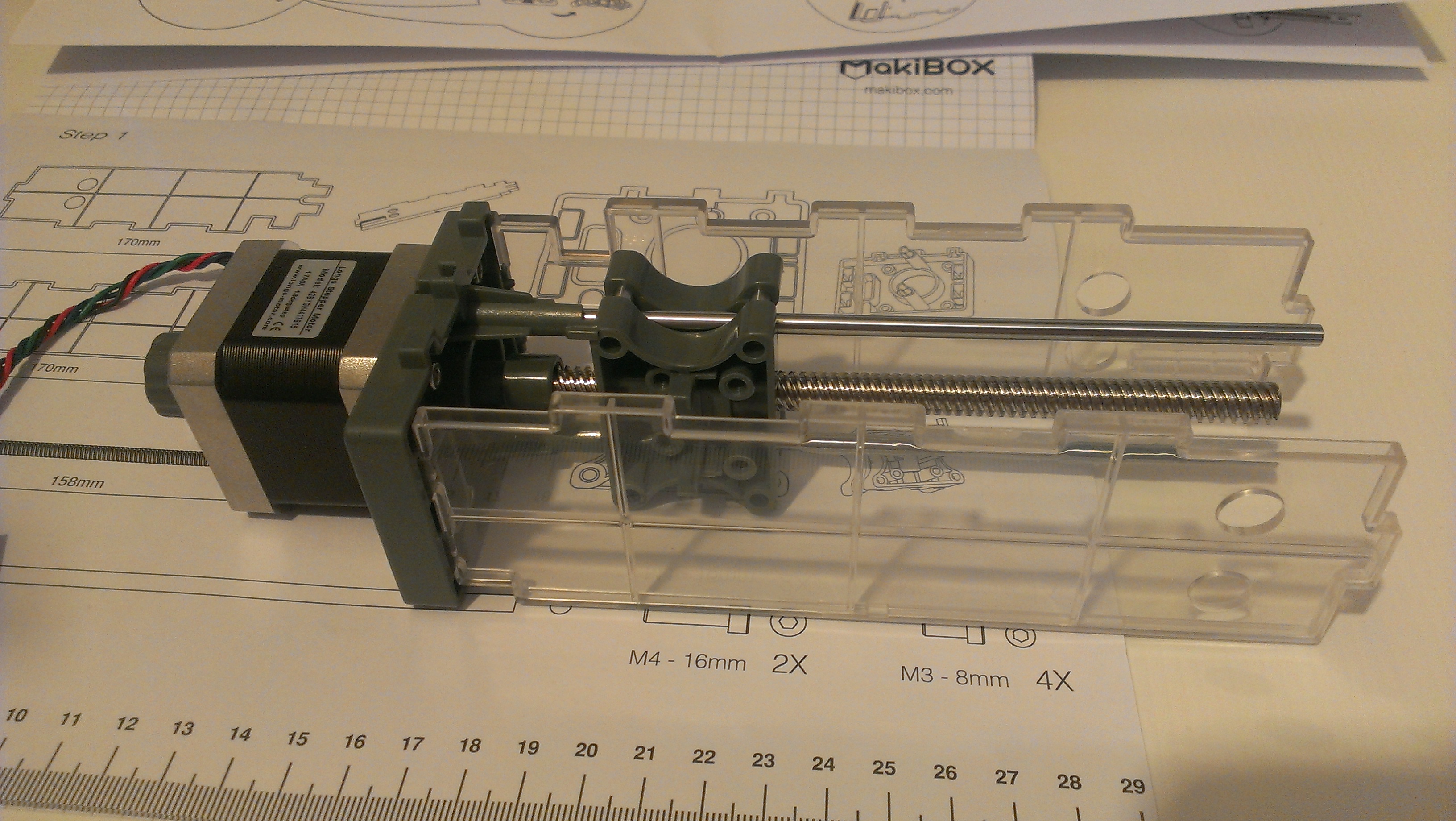

Сборка

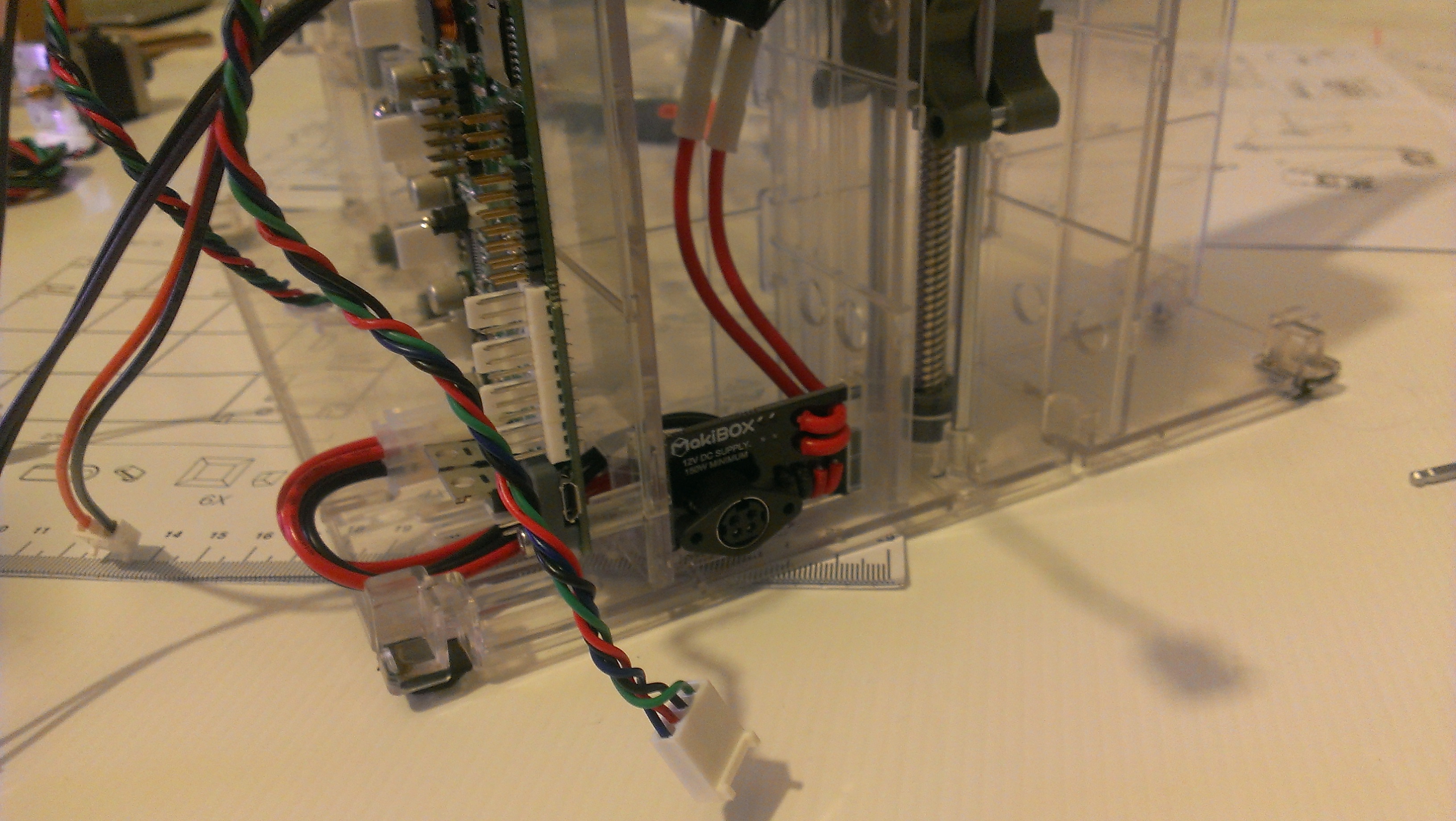

2014-02-12 21.47.29.jpg

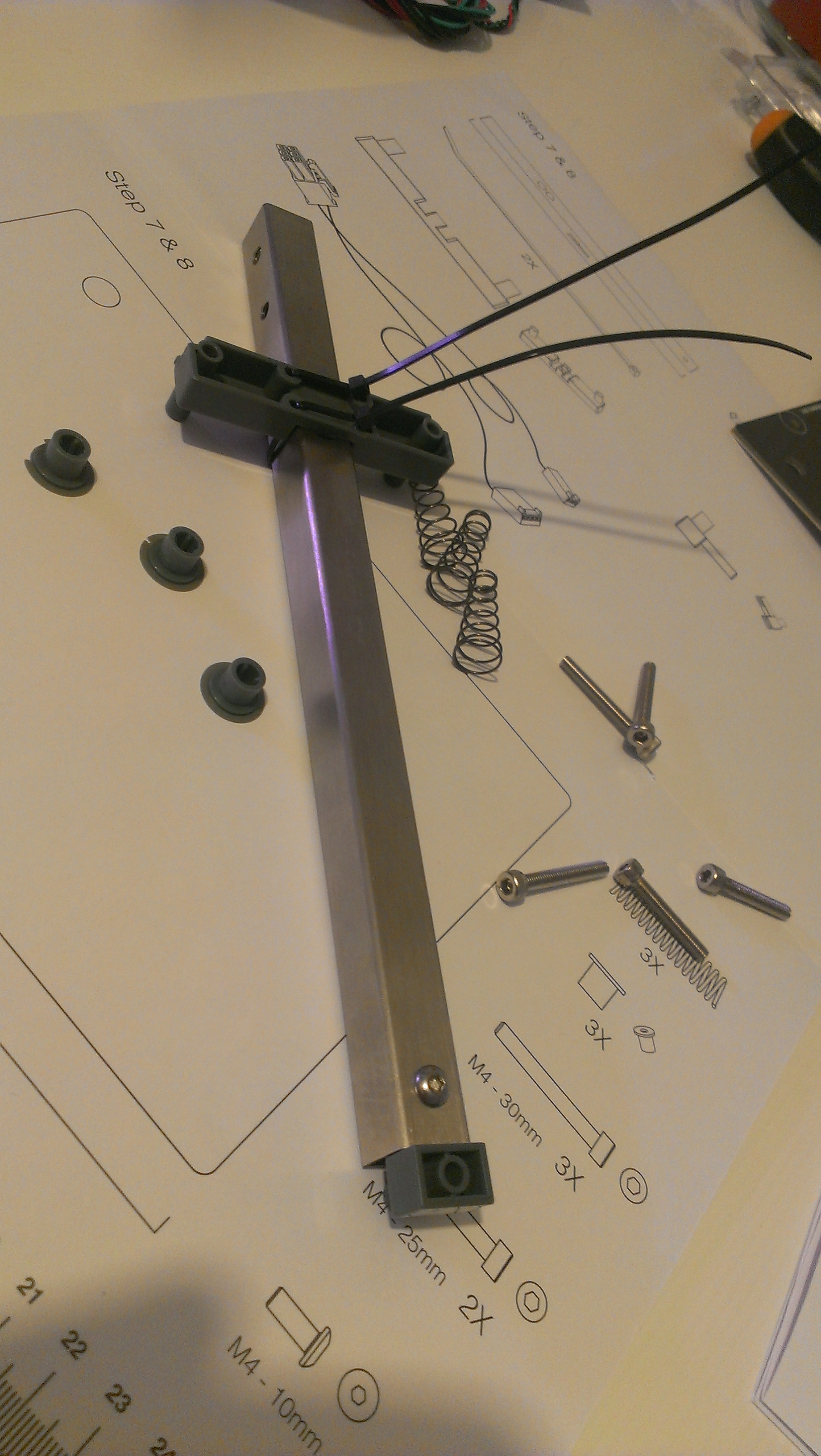

2014-02-12 21.50.30.jpg

2014-02-12 21.53.58.jpg

2014-02-12 22.07.39.jpg

2014-02-12 22.21.38.jpg

2014-02-12 22.42.08.jpg

2014-02-12 22.45.09.jpg

2014-02-12 23.20.14.jpg

2014-02-12 23.20.25.jpg

2014-02-12 23.35.32.jpg

2014-02-12 23.46.05.jpg

2014-02-12 23.52.23.jpg

2014-02-12 23.56.46.jpg

2014-02-13 00.06.44.jpg

2014-02-13 00.08.39.jpg

2014-02-13 00.08.57.jpg

2014-02-13 00.09.24.jpg

2014-02-13 00.15.45.jpg

2014-02-13 00.22.42.jpg

2014-02-13 00.43.57.jpg

2014-02-13 00.52.23.jpg

2014-02-13 01.09.01.jpg

2014-02-13 01.09.13.jpg

2014-02-13 01.37.15.jpg

2014-02-13 01.44.50.jpg

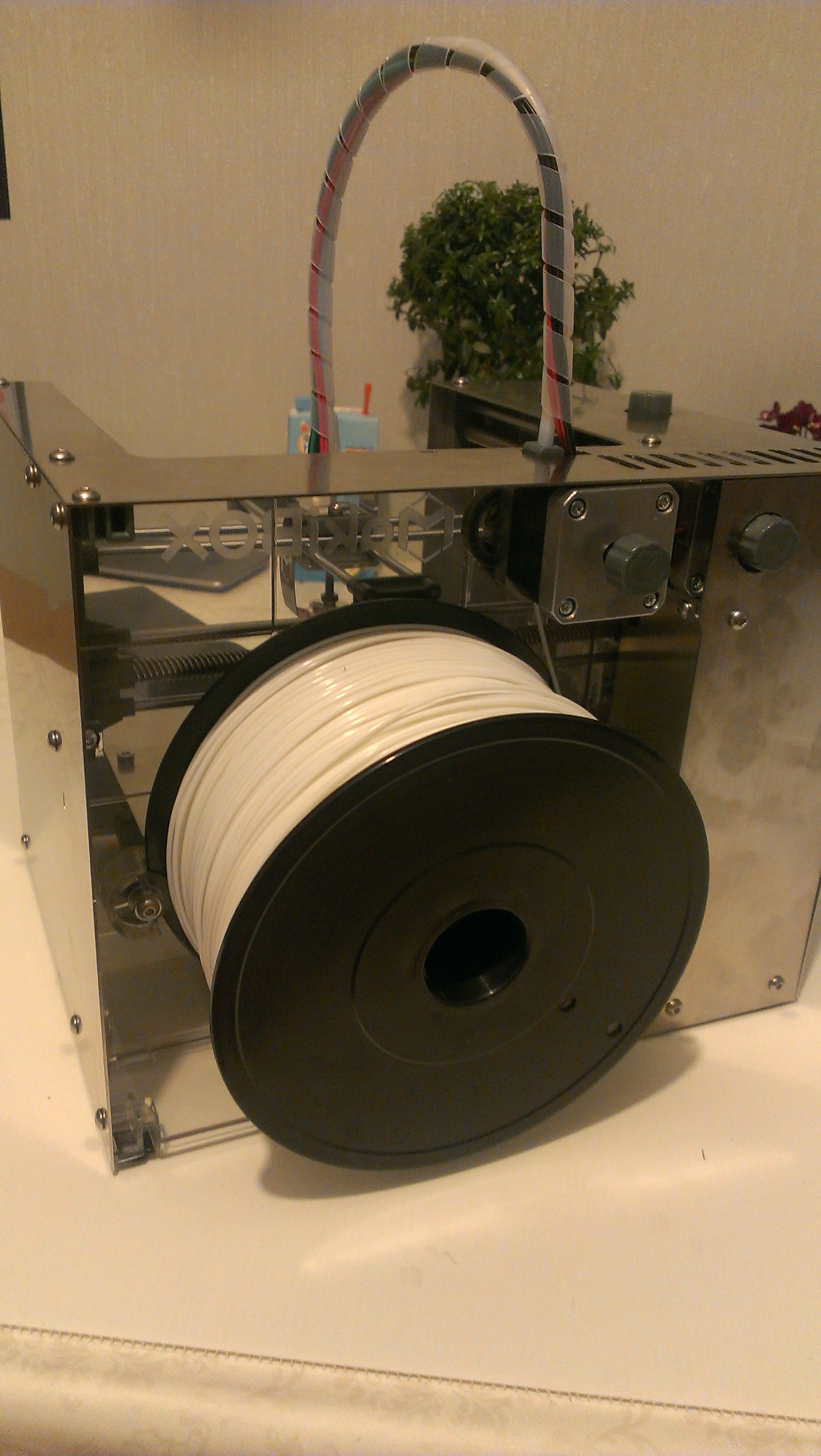

2014-02-13 01.46.33.jpg




Общие впечатления от сборки
Понравилось:
  • Идея компактного и недорогого устройства
  • Документация приятно порадовала. Сборка представляет четкий технологический процесс который поделен на шаги, каждый из которых делится на комплектацию (осуществляется по альбому, большинство деталей в натуральную величину и их можно просто прикладывать), и сборку - карта сборки без текста, вполне понятные картинки.
  • Резка металла не оставила заусенцев на краях, и руки при сборке порезать практически невозможно (вероятно это гидроабраззивная или плазменная резка).

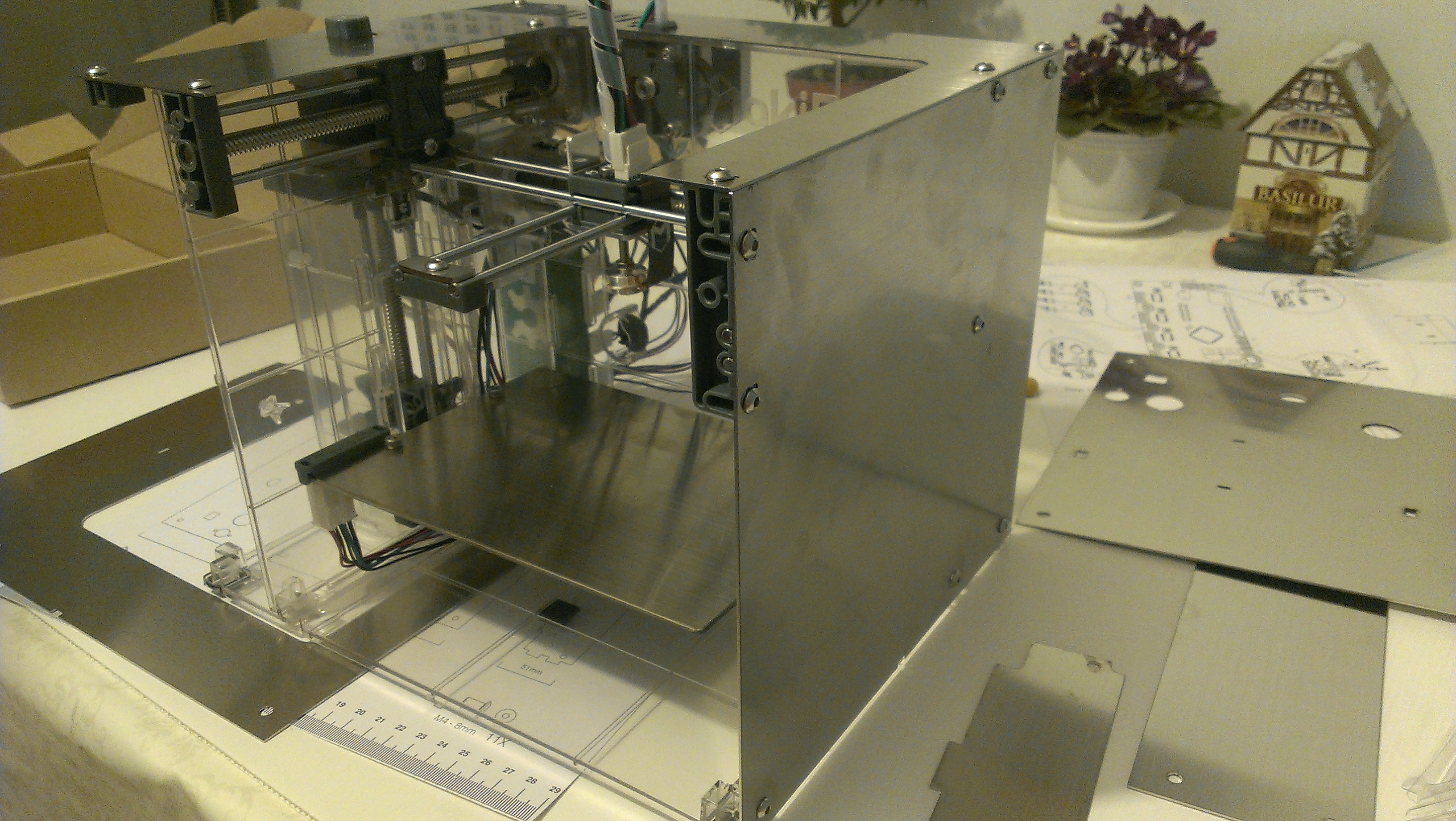

  • Собирается практически без напильника, особенно четко выдержаны размеры металлического корпуса (несмотря на это в нескольких местах пришлось стукнуть молотком - нормальной посадке "в шип" мешал отблой пластика)

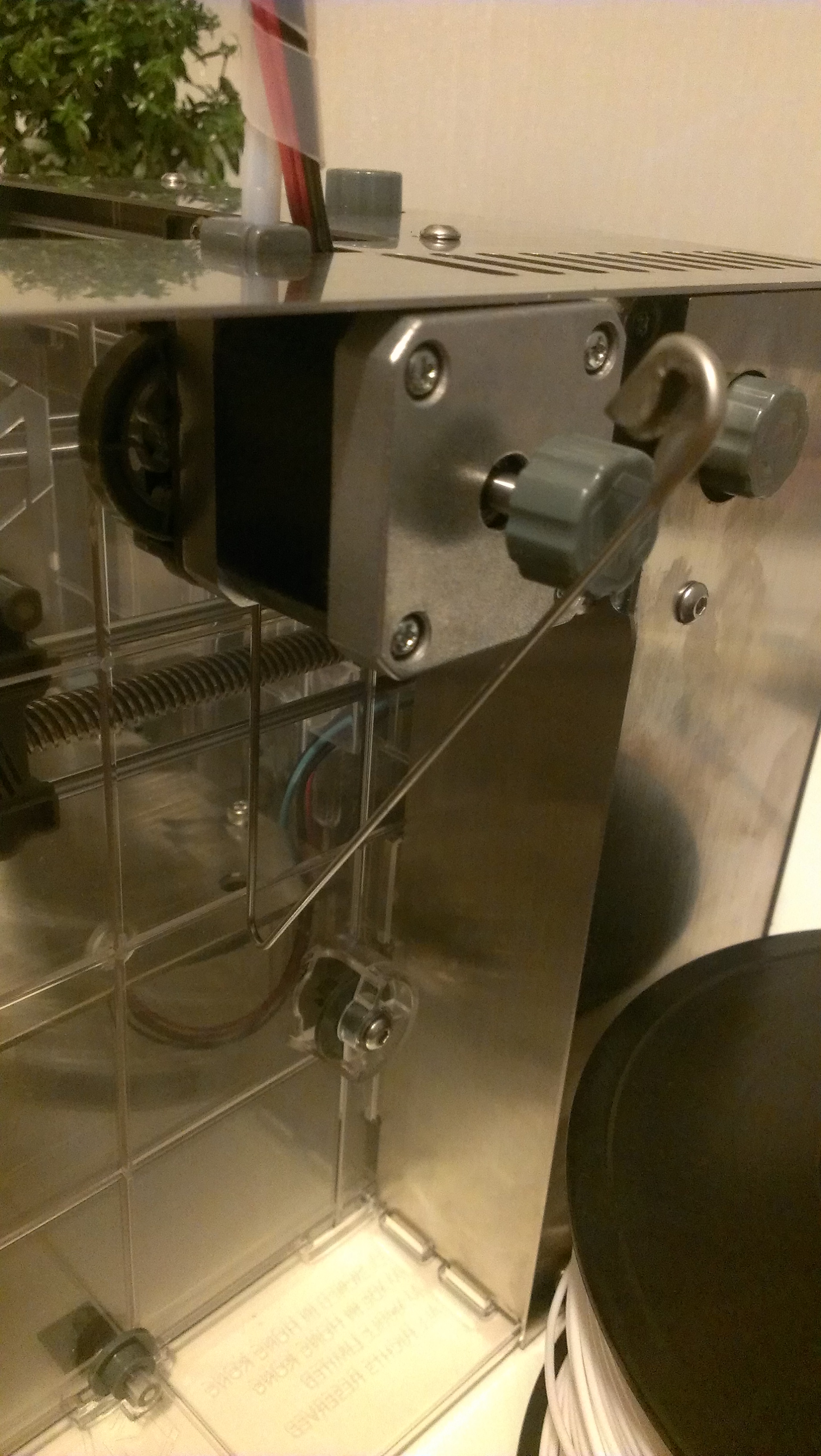

  • Хорошая идея вывести наружу дублирующие ручки механического привода
  • Хорош подогреваемый стол (при этом его крепление отвратительное)

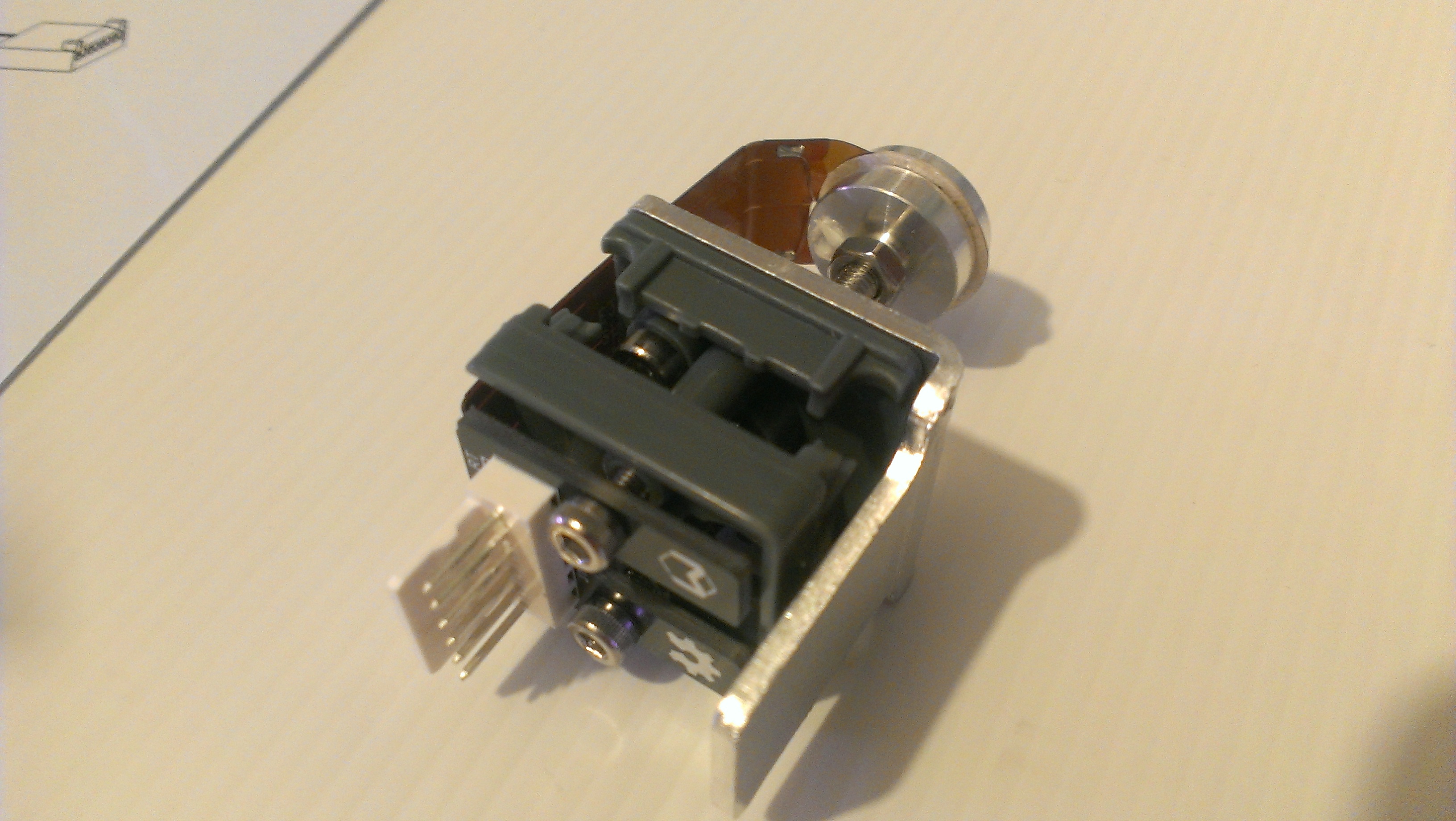

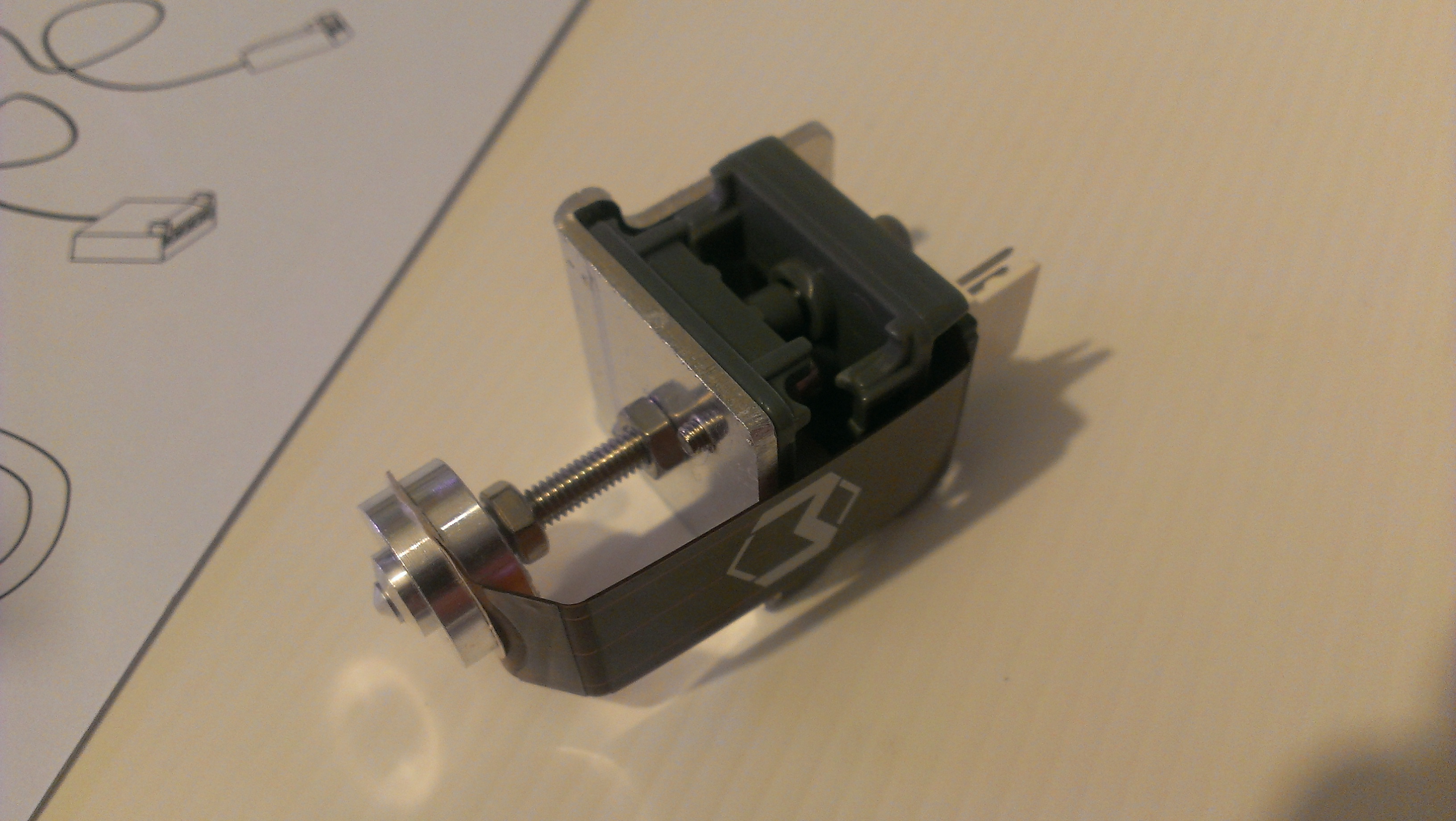

  • Неплохо выглядит реализация горячей головы (ее качество пока не оценивал)

Не понравилось:
  • Абсолютно не по феншую закручивание болтов в пластиковые посадочные места без закладных. Мало того что это крепление слабое и одноразовое, так оно ещё некорректно рассчитано по длине болтов, зацепление в некоторых местах 3-4 витками (это за пластик, причем не круговой прижим а с двух сторон)
  • Пока не проверял в печати, но уже на глаз земетна проблема продольного люфта в моторах, при смене направления (а соответственно смене нагрузки с тяни на толкай) наблюдается продольный свободный ход около 1 мм !!! :shock:

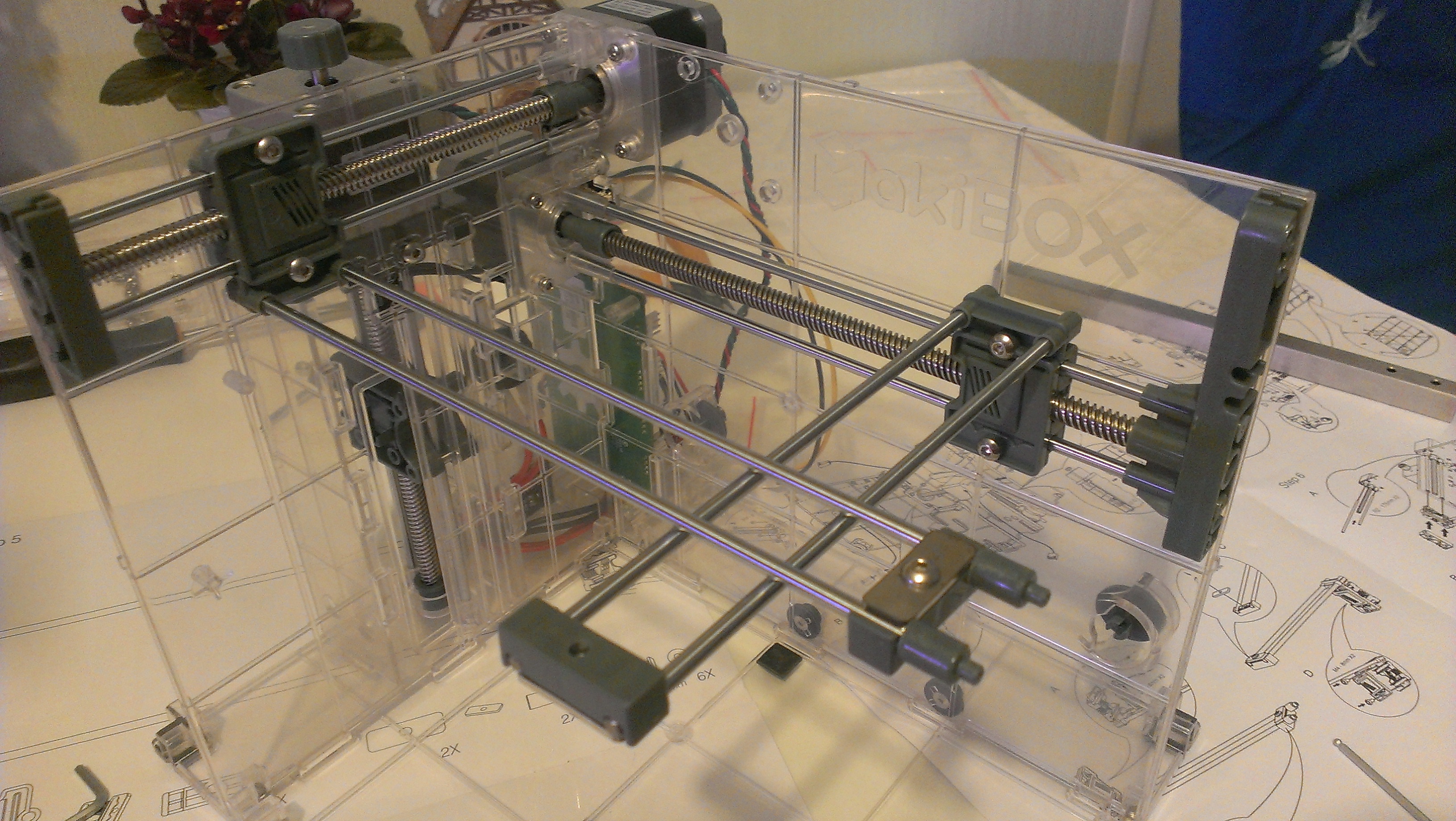

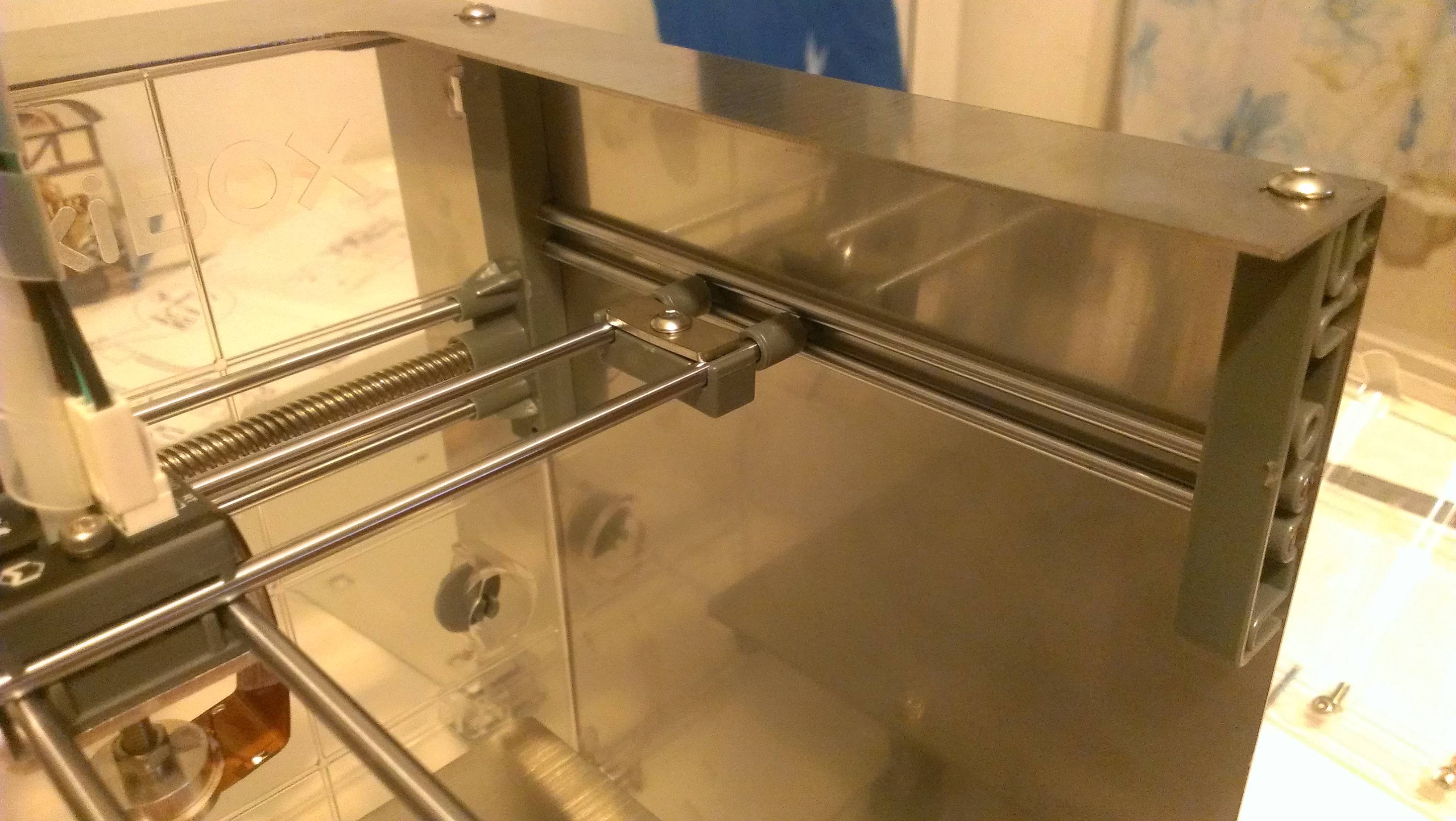

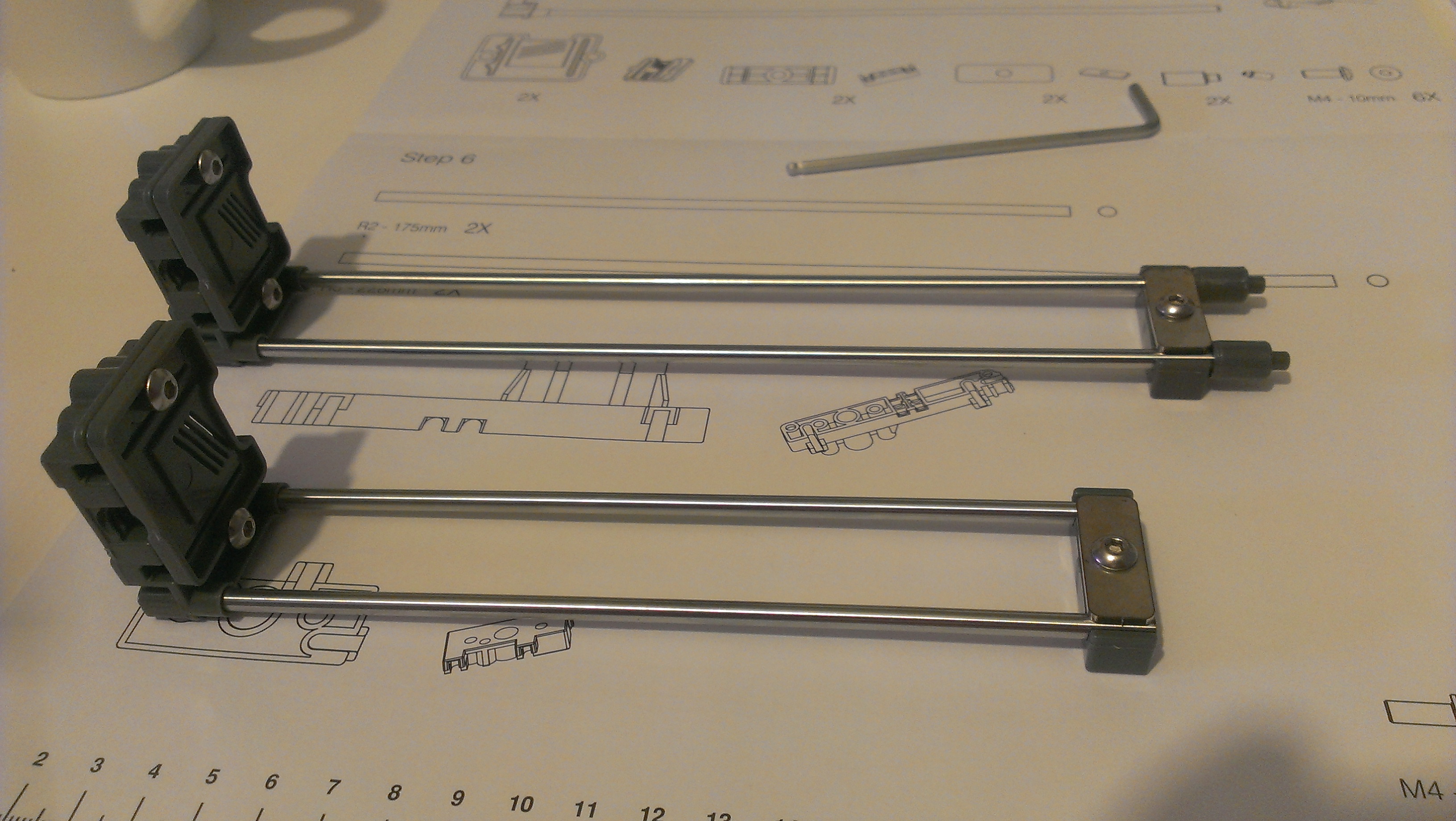

  • Абсолюно тонюсенькие (4 мм) и хлипкие направляющие, болтается даже без усилия (проверим в печати, будем надеяться что отсутствие инерционных элементов немного компенсирует ситуацию)
  • Не осилили подвод к горячему концу внутри корпуса (чтобы можно было закрыть крышку и использовать систему в режиме термобокса)

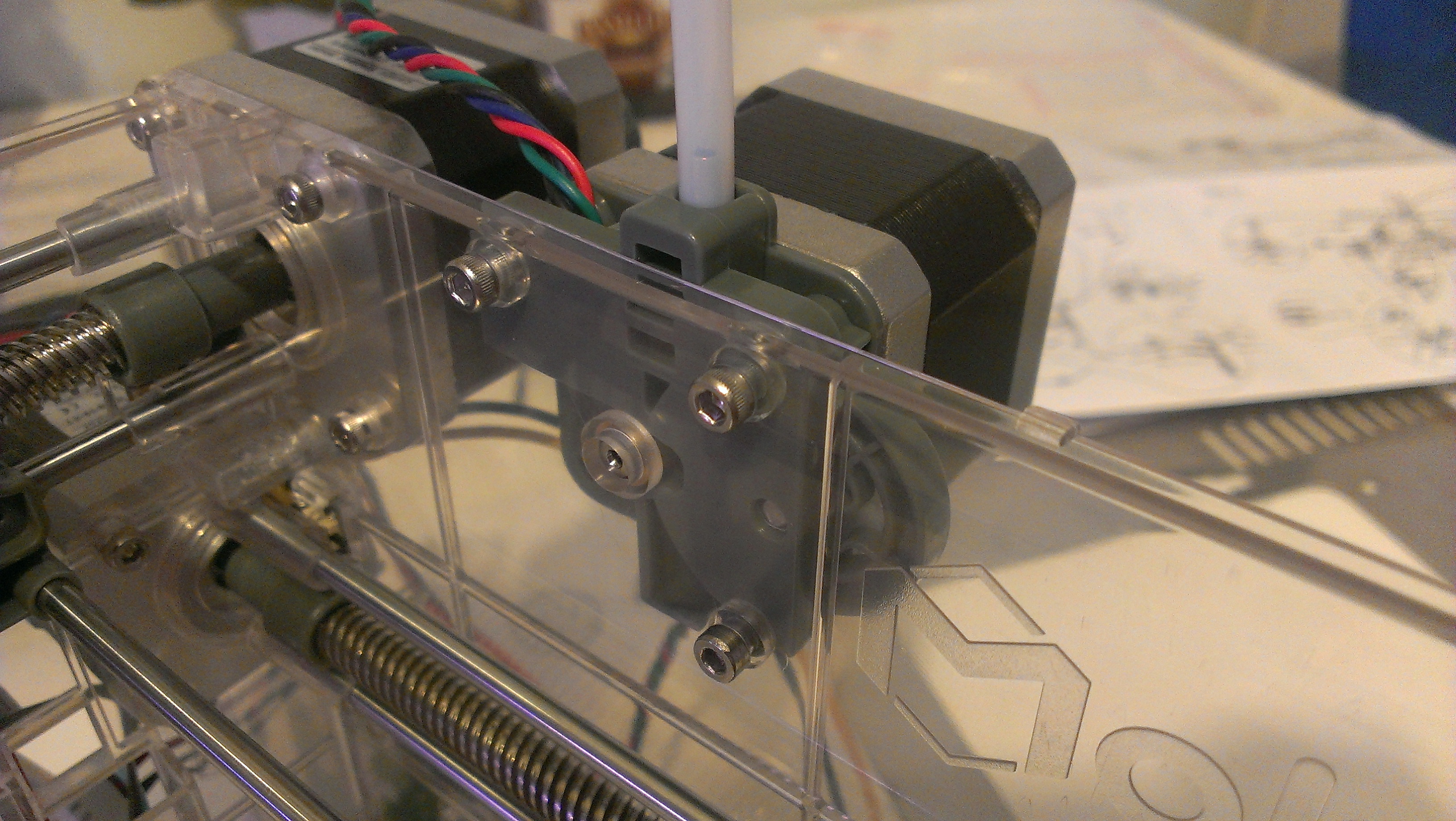

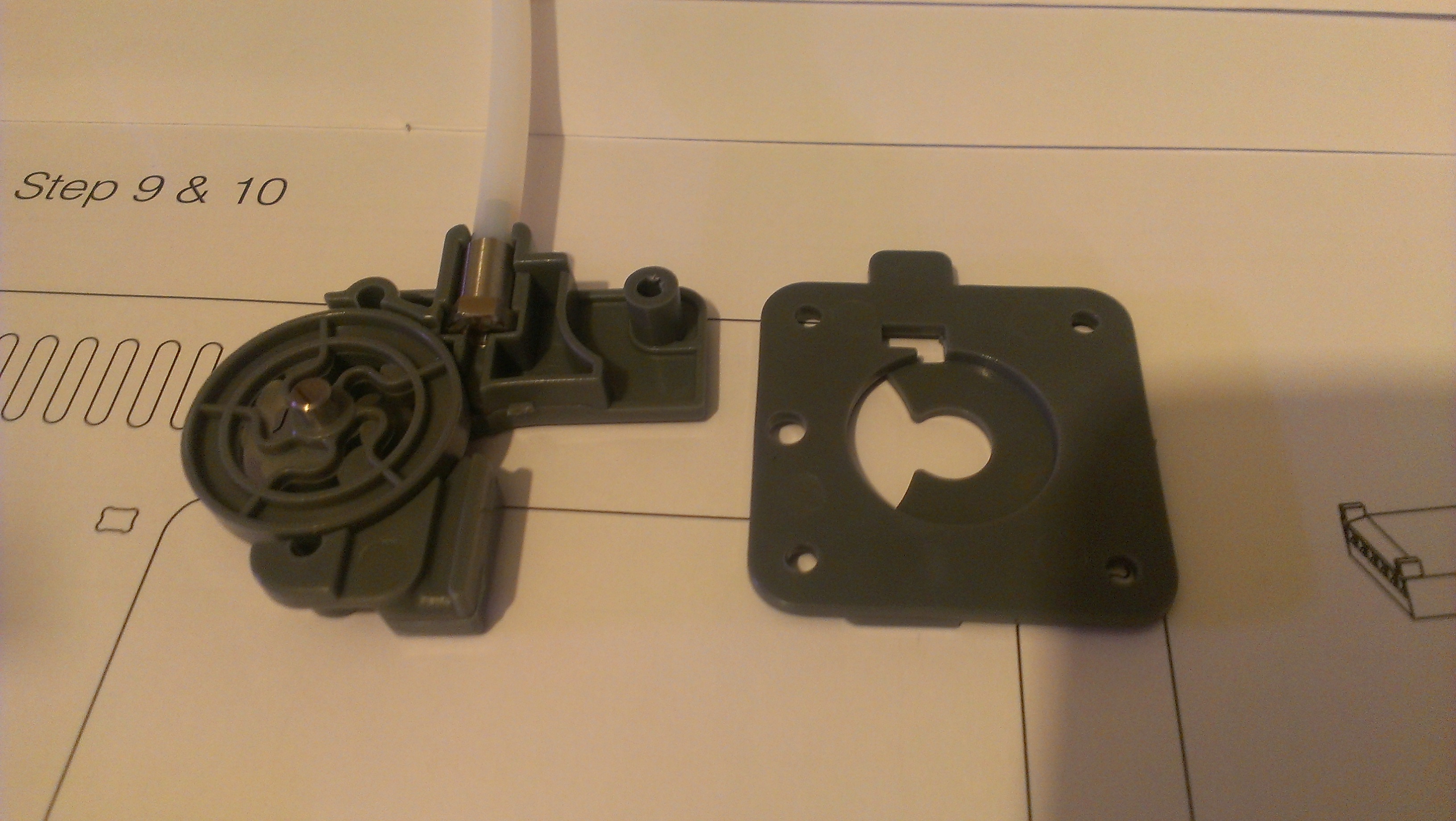

  • Крайне отвратительный нерегулируемый экструдер причем прямого привода и с экстра мелкой насечкой (без поддавливания рукой не проталкивает пруток вообще)

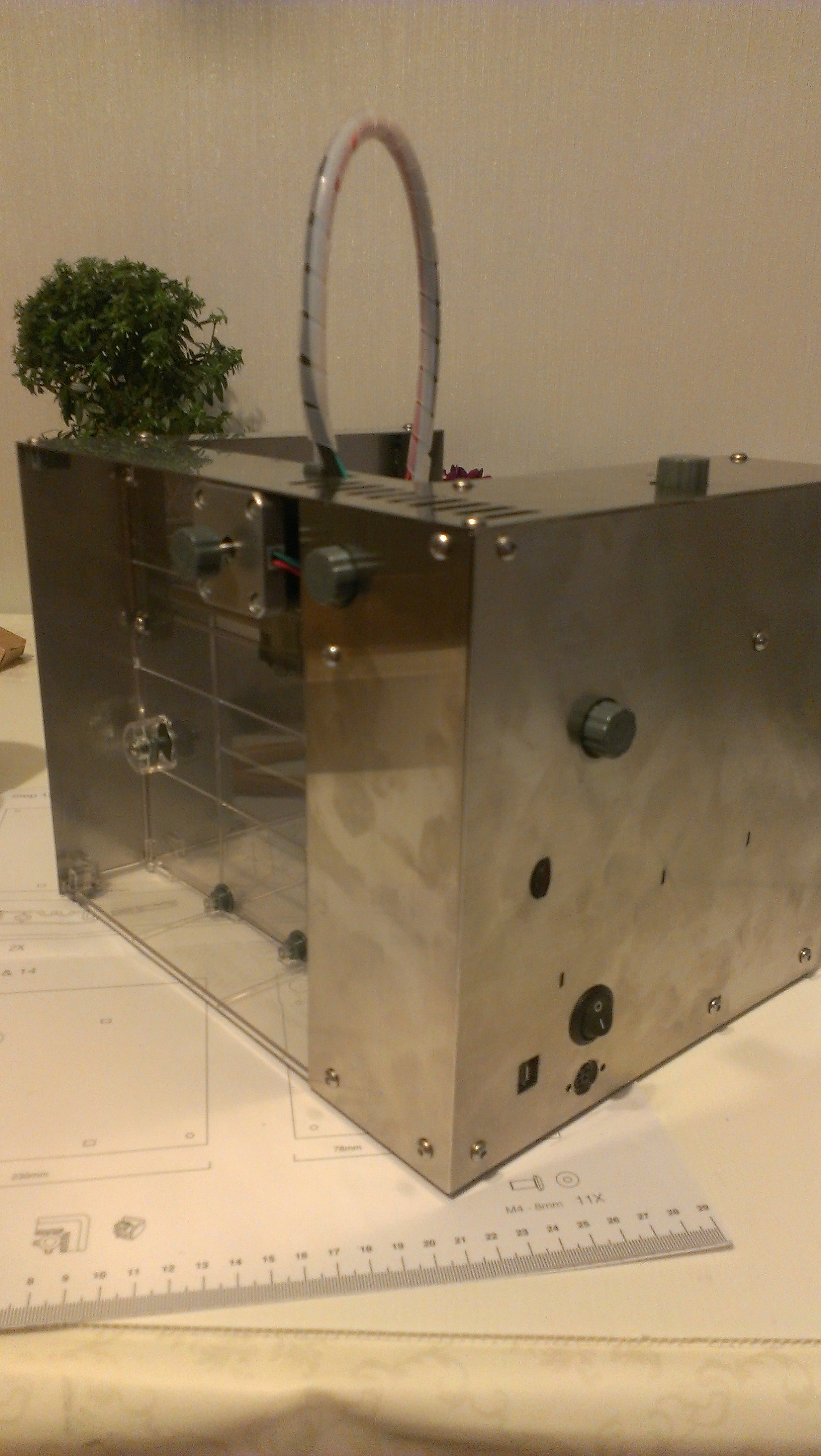

  • Трубка боудена имеет примерно пол диаметра прутка в свободном ходе, из за чего пруток укладывается внутри трубки пружиной. Получается дикая "резиновость" - даванули пруток сейчас а вылазить начал секундой спустя.

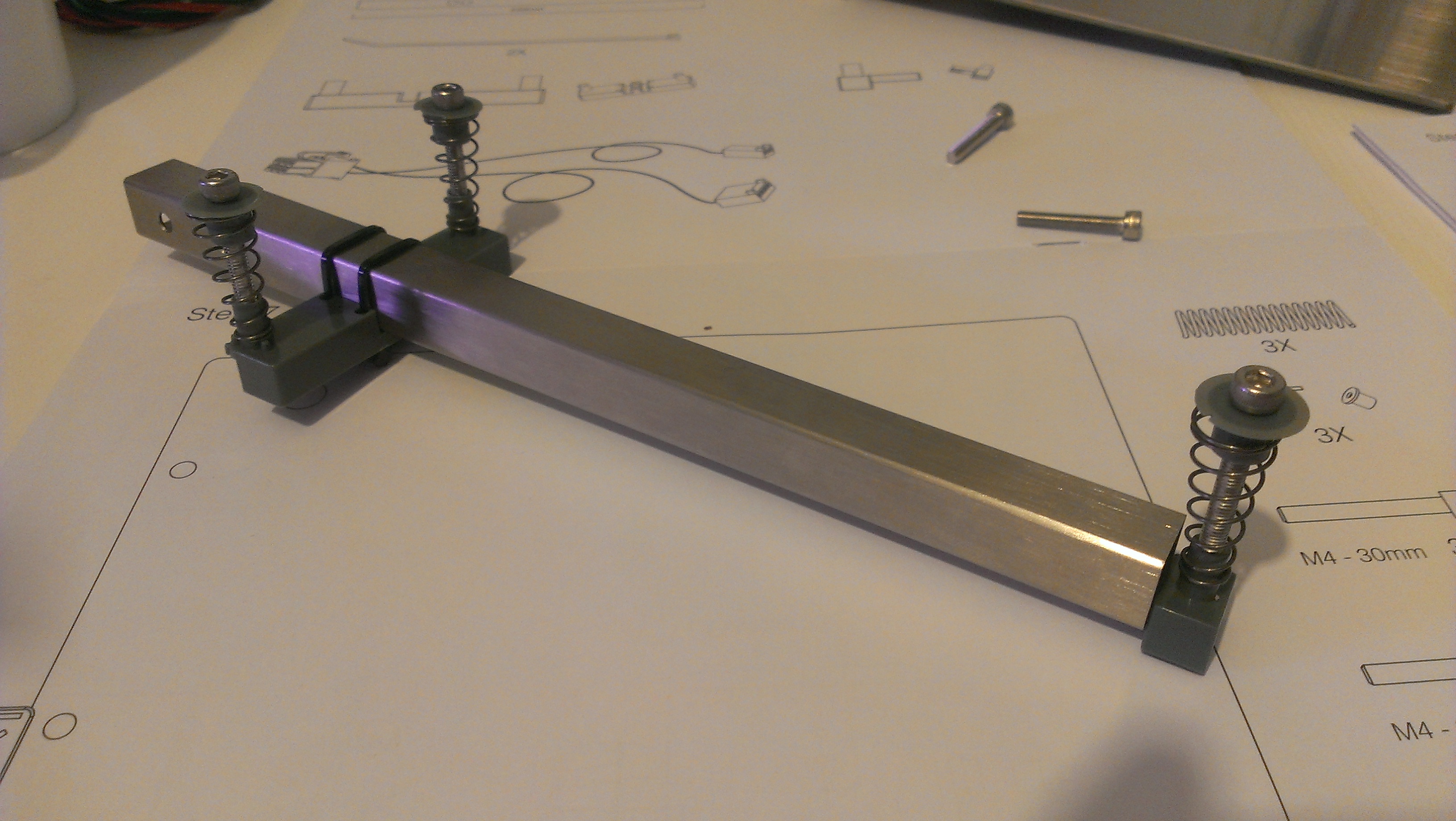

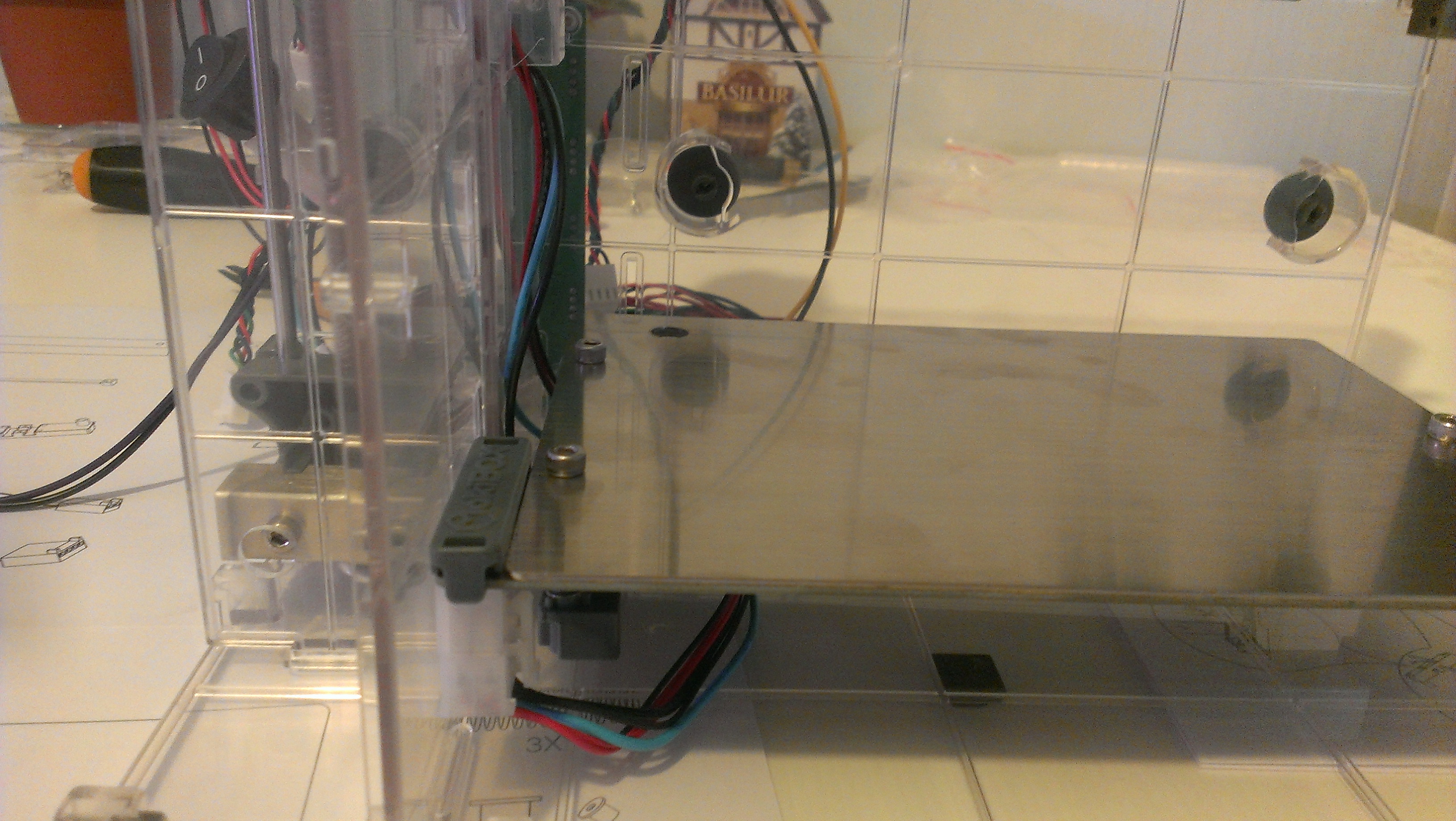

  • Стол имеет хлипко подпружиненный мягкий подвес (хотя учитывая что стол движется только по Z - может это и не мешает)
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: MakiBox фото отчет - сборка.

Сообщение setar » 13 фев 2014, 17:11

Добавил фоток.
Можно спрашивать :)
Печать пока не осилил - на стол не липнет совсем никак, ещё малость помучаюсь и буду стеклышко вырезать…

Добавлено спустя 13 минут 6 секунд:
Нагрев кровати с 25С до 100С за 3.5 мин
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: MakiBox фото отчет - сборка.

Сообщение казах » 13 фев 2014, 17:12

По фото не совсем понятно - корпус из черного металла или нержавейка? Несущий каркас получается комбинированный- частично акрил, частично металл?
казах

Сообщения: 61
Зарегистрирован: 29 окт 2013, 18:38

Re: MakiBox фото отчет - сборка.

Сообщение setar » 13 фев 2014, 18:22

да, комбинированный акрил внутри и металл снаружи.
что за металл не очень понятно, похоже на нержавейку 0.6-0.7 мм
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: MakiBox фото отчет - сборка.

Сообщение om2804 » 13 фев 2014, 18:45

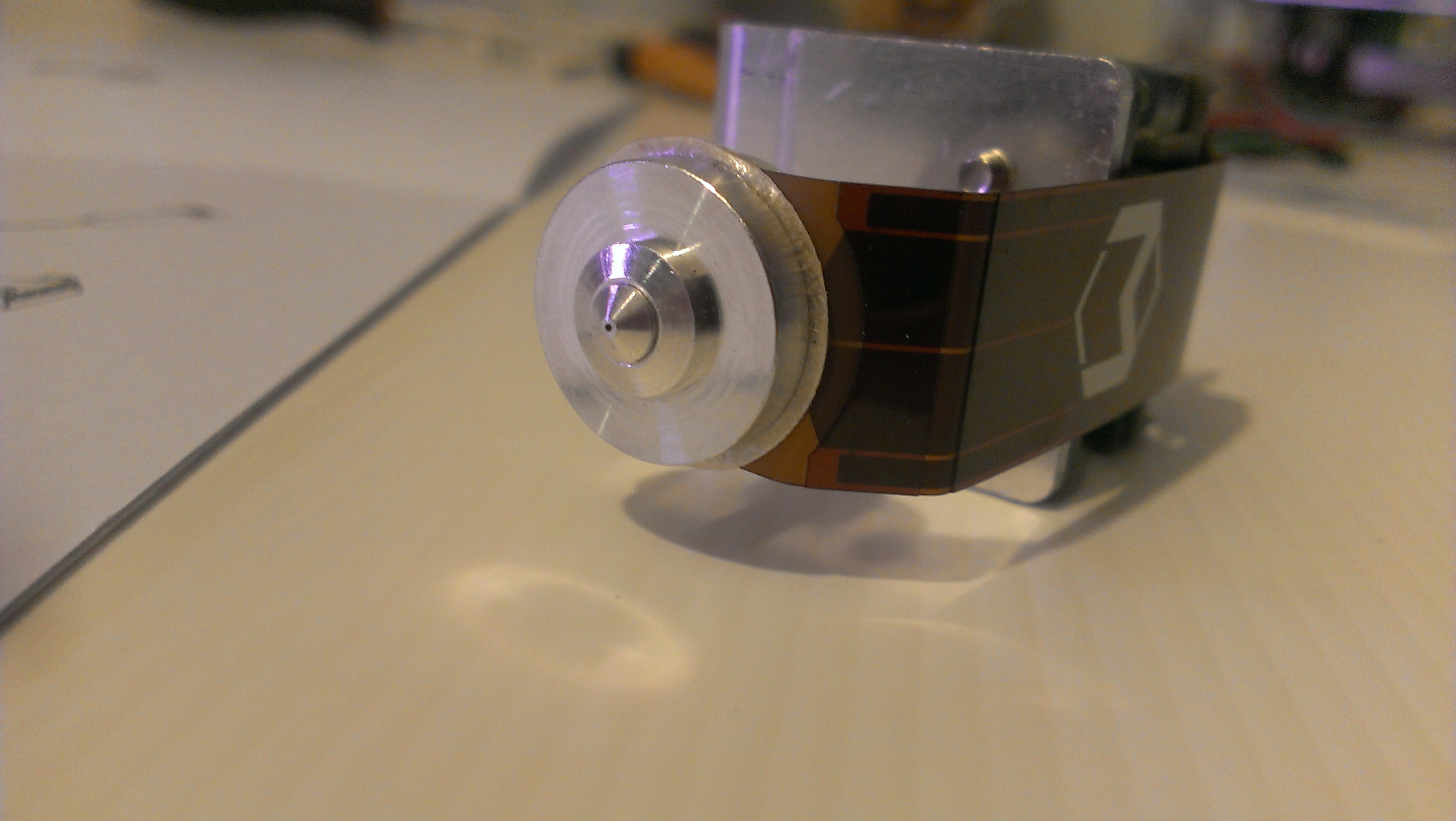

хотэнд красивый :)
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: MakiBox фото отчет - сборка.

Сообщение казах » 13 фев 2014, 18:50

om2804 писал(а):хотэнд красивый :)

А вот с надежностью у него как?
казах

Сообщения: 61
Зарегистрирован: 29 окт 2013, 18:38

Re: MakiBox фото отчет - сборка.

Сообщение ylvov » 13 фев 2014, 20:57

setar писал(а): Не осилили подвод к горячему концу внутри корпуса (чтобы можно было закрыть крышку и использовать систему в режиме термобокса)

Это интересно. Как реализуется в этом принтере.
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: MakiBox фото отчет - сборка.

Сообщение karabas2011 » 13 фев 2014, 21:42

Я так понял Х на двух напраляющих а Y в воздухе висит одним концом? Тогда ясен первый апгрейд. Доделка направляющей.
karabas2011

Сообщения: 1606
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: MakiBox фото отчет - сборка.

Сообщение how_eee » 14 фев 2014, 00:50

Получил чтоли всетаки? Поздравляю!
Я сегодня часы с кикстартера тоже получил. Счастлив.
Аватара пользователя
how_eee

Сообщения: 626
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: MakiBox фото отчет - сборка.

Сообщение setar » 14 фев 2014, 10:45

:) спасибо.
в целом ощущения такие что до ума довести можно.
Что я вижу:
  1. переделка зубчатой толкающей шестерни на крупный зуб, может быть в последующем переход на шестеренки для повышения усилия.
  2. замена трубки подачи на диаметр более соответствующий прутку (фторопласт трубка 2/4 мм)
  3. борьба с продольным люфтом в шаговых двигателях. на самом деле такого люфта быть не должно по конструктиву самих моторов.
    видимо забыли положить какую то упорную шайбу (судя по всему во всей партии)

Добавлено спустя 7 минут 8 секунд:
ylvov писал(а):
setar писал(а): Не осилили подвод к горячему концу внутри корпуса (чтобы можно было закрыть крышку и использовать систему в режиме термобокса)

Это интересно. Как реализуется в этом принтере.

в этой реализации все открыто, никакого термобокса, хотя я больше чем уверен что реализовать подачу прутка без выхода трассы за пределы верхней крышки - возможно.
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: MakiBox фото отчет - сборка.

Сообщение Myp » 14 фев 2014, 10:58

setar писал(а):[*]переделка зубчатой толкающей шестерни на крупный зуб, может быть в последующем переход на шестеренки для повышения усилия.

на форуме макибокса про это отписывался один владелец, и вроде бы как уже стали ставить другую шестерню потому как он сравнивал старую и новую.

да и вобще экструдер косячный, говорят что в работе его переклинвиает из за люфта, где-то на форуме были картинки куда надо подкладывать шайбу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17719
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: MakiBox фото отчет - сборка.

Сообщение TedBeer » 14 фев 2014, 11:14

Поздравляю! Мой висит уже неделю в режиме "пакуем"
Про хотенд писали на гугл+, что отлично работает с АБС, но есть проблемы с ПЛА.

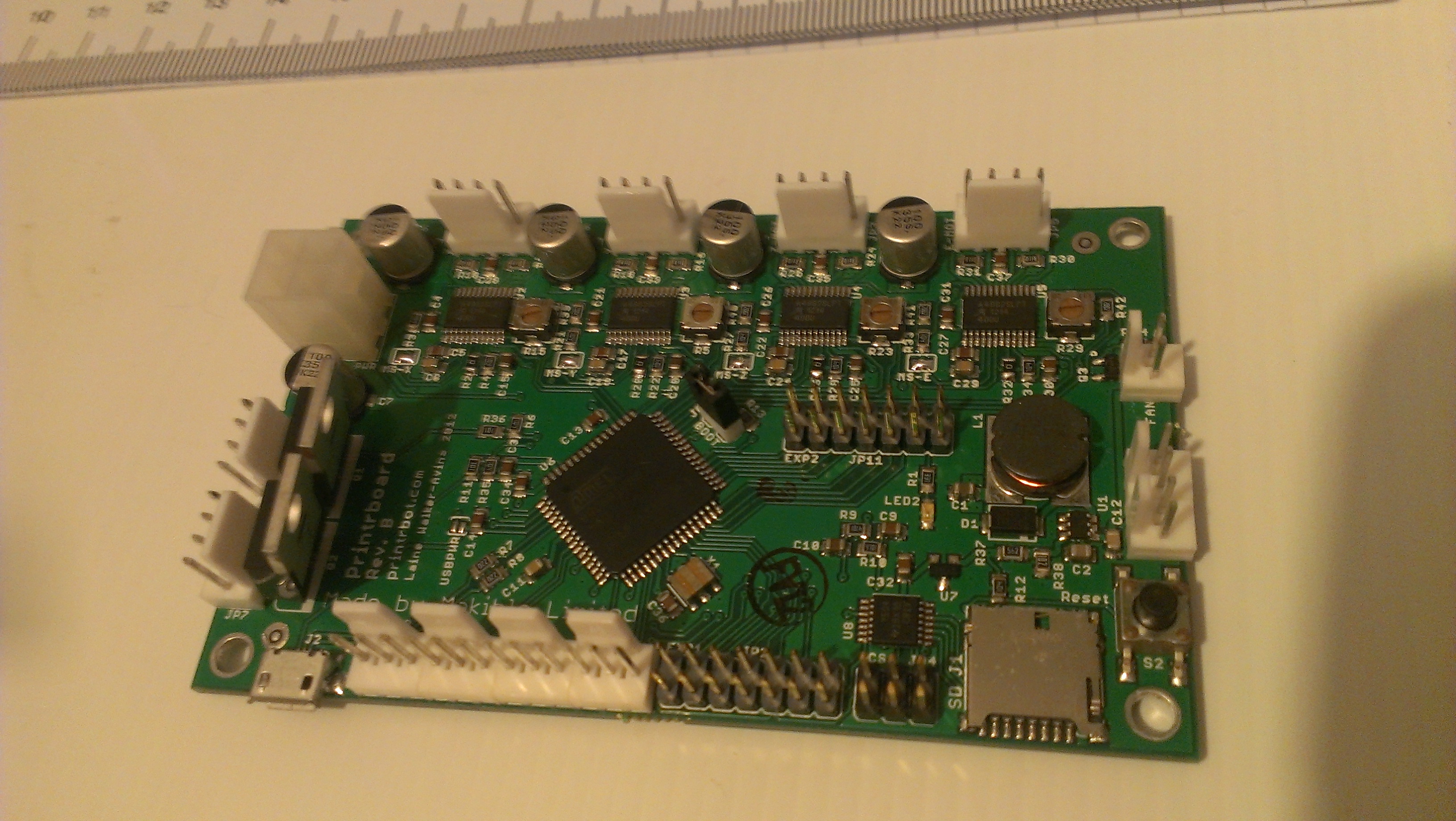

У тебя, я так понимаю, старая плата - от принтрбот-а. Сейчас другую ставят.
Попробовал родной софт? Многие жалуются.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: MakiBox фото отчет - сборка.

Сообщение setar » 14 фев 2014, 11:35

Родной пока не пробовал, запускал прямо с пронтерфейса.

На некоторые команды из привычных мне Gcode ругается (если не изменяет память ругался на M110 ) но в основном совместим.

По крайней мере коды парковки, движения, управление и контроль температурой, отключение двигателей и набор команд управления EEPROM тот же.

откалибровал стол, но из за малого и неравномерного усилия подачи пока начать печать не удается - не липнет и нет равномерной подачи.

Пока не калибровал ничего, может в этом проблема, на выходных буду развлекаться, отпишусь.
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: MakiBox фото отчет - сборка, запуск.

Сообщение setar » 15 фев 2014, 01:05

Первый запуск - печать не удалась, печатал только если давить пруток рукой на вход экструдера.
сделал модернизацию насечки: углом цилиндрической коронки дремеля углублял насечки объединяя по 2-3 оригинальных.
получилось кривовато но пруток теперь толкает.

Второй запуск - получилось начать печать, пиво сработало на нержавейке так же как на стекле при температуре 120С
Печать до конца не дошла, возможно из за засыпания ноута.

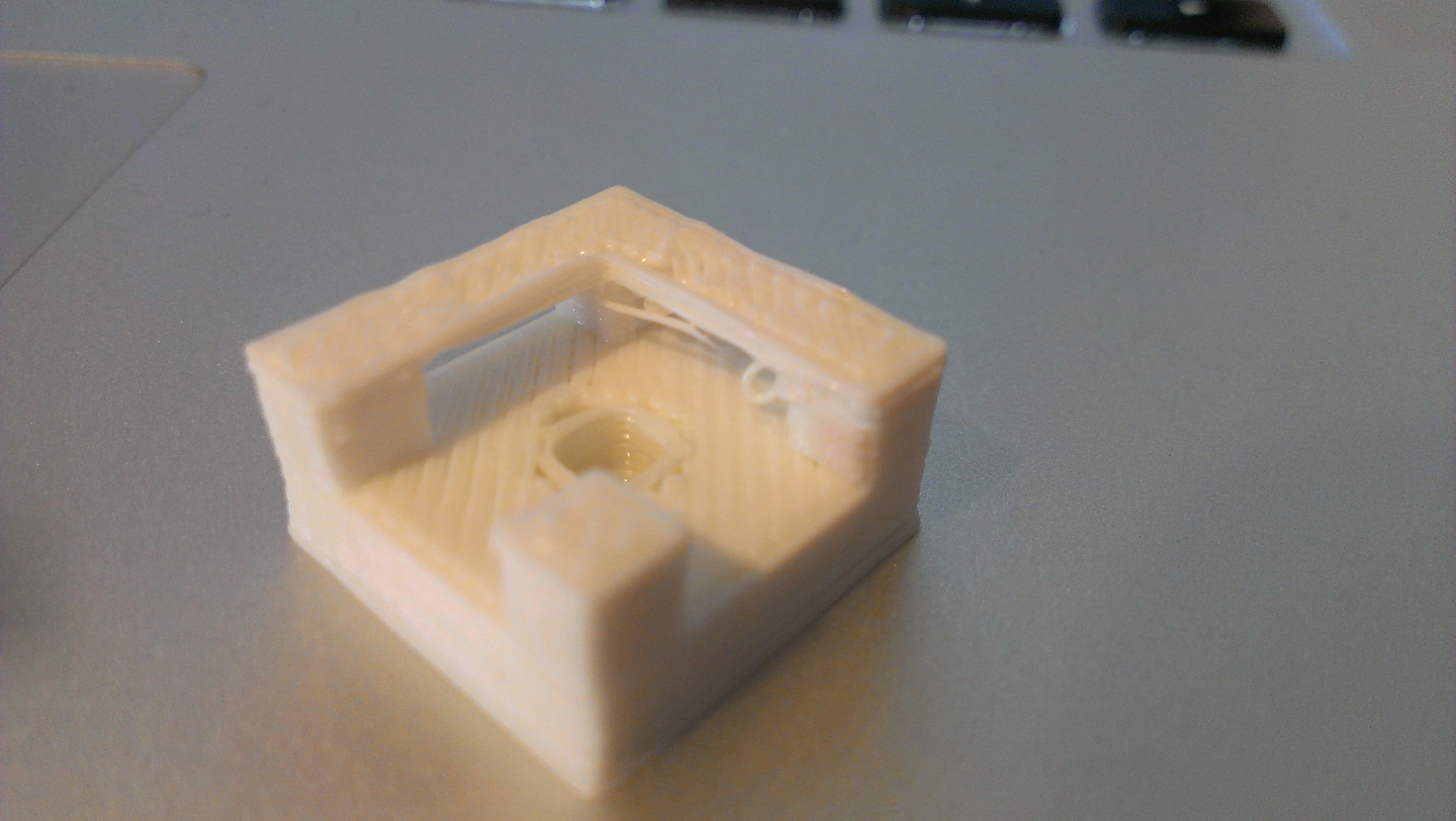

Третий запуск - удалось завершить печать. Из 10 баллов я бы поставил 3. На лицо большие проблемы люфтов
2014-02-15 00.44.42.jpg




Жутко медленный, профиль для Slic3r взял официальный, там периметр 35 и заливка 50.

А вот голова порадовала, равномерно льет когда подача хорошая
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: MakiBox фото отчет - сборка, запуск.

Сообщение Dimon372 » 15 фев 2014, 12:30

Чето я по видео не понял. У него что ось Y только с одной стороны закреплена? Подшипников на каретке нету совсем?
Dimon372

Сообщения: 276
Зарегистрирован: 14 янв 2014, 23:32
Откуда: Санкт-Петербург
