G- коды Для калибровки оси Z и уровня стола

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Diag2all » 06 фев 2014, 17:27

Radus писал(а):
Diag2all писал(а):Почитайте вот эту тему
forum107/topic13732.html

прочитал, спасибо.. решение действительно интересное, но на долго-ли хватит сопла Хотэнда ?!
i3 Arduino2560+RAMPS 1.3+LCD
Diag2all

Сообщения: 58
Зарегистрирован: 25 ноя 2013, 21:23
Откуда: Шанхай

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение karabas2011 » 06 фев 2014, 20:18

Екатеринбуржец писал(а):По мне так auto leveling bed в Марлине нормальная вещь. Только вот если както исхитрится и использовать вместо серво простые датчики.

Блин да китайская серва 9грамовая стоит 3-5$ и продаётся в любом модельном магазине
чего там мудрить
сегодня вечером сделаю
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Екатеринбуржец » 06 фев 2014, 20:35

Radus уже сделал. Без сервы.
Я уже сделал. Без сервы.
А вам, если до сих пор не сделали, оно и не надо :)
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Radus » 06 фев 2014, 20:59

Diag2all писал(а):
Radus писал(а):
Diag2all писал(а):Почитайте вот эту тему
forum107/topic13732.html

прочитал, спасибо.. решение действительно интересное, но на долго-ли хватит сопла Хотэнда ?!

Бр пффф... а что ему будет то ? этож латунь !

Добавлено спустя 2 минуты 4 секунды:
karabas2011 писал(а):
Екатеринбуржец писал(а):По мне так auto leveling bed в Марлине нормальная вещь. Только вот если както исхитрится и использовать вместо серво простые датчики.

Блин да китайская серва 9грамовая стоит 3-5$ и продаётся в любом модельном магазине
чего там мудрить
сегодня вечером сделаю

С серво приводом отличное решение, но при замене сопла придется перепрошивать прошивку т.к. высота сопла относительно датчика изменится =(
Вот бы попинать авторов марлина, чтобы можно было константы вносить через команды и сохранять в EEPROM. Тогда было бы супер !
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение baru » 07 фев 2014, 00:32

Radus писал(а):Вот бы попинать авторов марлина, чтобы можно было константы вносить через команды и сохранять в EEPROM. Тогда было бы супер !
А что вы хотите там сохранить? На досуге пристальнее погляжу ConfigurationStore.cpp, может смогу помочь.
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение karabas2011 » 07 фев 2014, 02:47

Екатеринбуржец писал(а):Radus уже сделал. Без сервы.
Я уже сделал. Без сервы.
А вам, если до сих пор не сделали, оно и не надо :)

Мне не нравится держать на сопле такой вес. И 8мм валы реально прогибаются. К тому же - качели в зависимости от Х координаты.

Добавлено спустя 4 минуты 51 секунду:
Radus писал(а):С серво приводом отличное решение, но при замене сопла придется перепрошивать прошивку т.к. высота сопла относительно датчика изменится =(
Вот бы попинать авторов марлина, чтобы можно было константы вносить через команды и сохранять в EEPROM. Тогда было бы супер !


ну да чтоб Z-оффсет в епром засунул и всё. А то в слайсере всё равно как-нибудь забудешь и в кровать бошкой.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Diag2all » 07 фев 2014, 08:33

Екатеринбуржец писал(а):Radus уже сделал. Без сервы.
Я уже сделал. Без сервы.
А вам, если до сих пор не сделали, оно и не надо :)

вы молодцы но я хочу повысить качество печати до железных 0.1 (на всей площади поля) а ваши концевики дают слишком большую погрешность.
i3 Arduino2560+RAMPS 1.3+LCD
Diag2all

Сообщения: 58
Зарегистрирован: 25 ноя 2013, 21:23
Откуда: Шанхай

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Radus » 07 фев 2014, 11:14

Diag2all писал(а):
Екатеринбуржец писал(а):Radus уже сделал. Без сервы.
Я уже сделал. Без сервы.
А вам, если до сих пор не сделали, оно и не надо :)

вы молодцы но я хочу повысить качество печати до железных 0.1 (на всей площади поля) а ваши концевики дают слишком большую погрешность.

Тебе надо просто сделать ручную калибровку стола с зажимами как у немца.
Вот видео:
http://www.youtube.com/watch?v=8hDSFuC7HkQ
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Diag2all » 07 фев 2014, 11:40

Radus писал(а):Тебе надо просто сделать ручную калибровку стола с зажимами как у немца.
Вот видео:
http://www.youtube.com/watch?v=8hDSFuC7HkQ

Ок (спасибо).. посмотрю. Я сделал (нашел коды и алгоритм... скоро напишу в виде файлика)программную калибровку Центра стола по Верхнему концевику "МАКС" точность можно выставить до сотки (если прошивка позволяет двигать моторы на сотку) 8) в тестах ДОм <> 0 гоняется отлично.
Пока есть проблема:
Почему-то все работает в Проинтерфейсе а вот в Репитер-хост 95Ф какая-то проблема (сбрасывает 0 положение)
попробую поставить более старую версию
и еще вопрос. Когда "Каретки" доезжают до позиции ДОМ (сработали концевики) они отпрыгивают и подходят обратно.
как убрать (регулировать) эту фичу ? (прошивка Марлин)
i3 Arduino2560+RAMPS 1.3+LCD
Diag2all

Сообщения: 58
Зарегистрирован: 25 ноя 2013, 21:23
Откуда: Шанхай

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение baru » 07 фев 2014, 13:08

karabas2011 писал(а):ну да чтоб Z-оффсет в епром засунул и всё. А то в слайсере всё равно как-нибудь забудешь и в кровать бошкой.
я сам пока не пробовал, но думаю вам поможет М206 Z-x.x Переменная в епром сохраняется.

upd:
попробовал - работает. только репитер не знает, где реально хотенд, поэтому с положительными смещениями можно влепить его в стол
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение karabas2011 » 07 фев 2014, 14:57

Radus писал(а):
Diag2all писал(а):
Екатеринбуржец писал(а):Radus уже сделал. Без сервы.
Я уже сделал. Без сервы.
А вам, если до сих пор не сделали, оно и не надо :)

вы молодцы но я хочу повысить качество печати до железных 0.1 (на всей площади поля) а ваши концевики дают слишком большую погрешность.

Тебе надо просто сделать ручную калибровку стола с зажимами как у немца.
Вот видео:
http://www.youtube.com/watch?v=8hDSFuC7HkQ


был ещё проект для кривой поверхности кровати где пробник касался кровати в многих точках и строилась поверхность. Для обычных кроватей 200х200 это перебор но для больших - самое оно! там вообще по-другому сложно
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Екатеринбуржец » 07 фев 2014, 19:54

http://www.mattercontrol.com/
Реализована точная ручная подстройка зазора.
Printer: Haeckel Custom Edition
Firmware: Marlin
Host: Cura 14.01
Slicer: Cura 14.01
Filament: ABS - 1,75 mm
Nozzle: 0,4 mm
Electronics: Arduino Mega + RAMPS 1.4
Екатеринбуржец

Сообщения: 213
Зарегистрирован: 04 янв 2014, 18:33

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Diag2all » 08 фев 2014, 15:27

karabas2011 писал(а):
Radus писал(а):quote="Екатеринбуржец"]был ещё проект для кривой поверхности кровати где пробник касался кровати в многих точках и строилась поверхность. Для обычных кроватей 200х200 это перебор но для больших - самое оно! там вообще по-другому сложно
тут не битва экстрасенсов... сылку в студию
i3 Arduino2560+RAMPS 1.3+LCD
Diag2all

Сообщения: 58
Зарегистрирован: 25 ноя 2013, 21:23
Откуда: Шанхай

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение karabas2011 » 08 фев 2014, 18:21

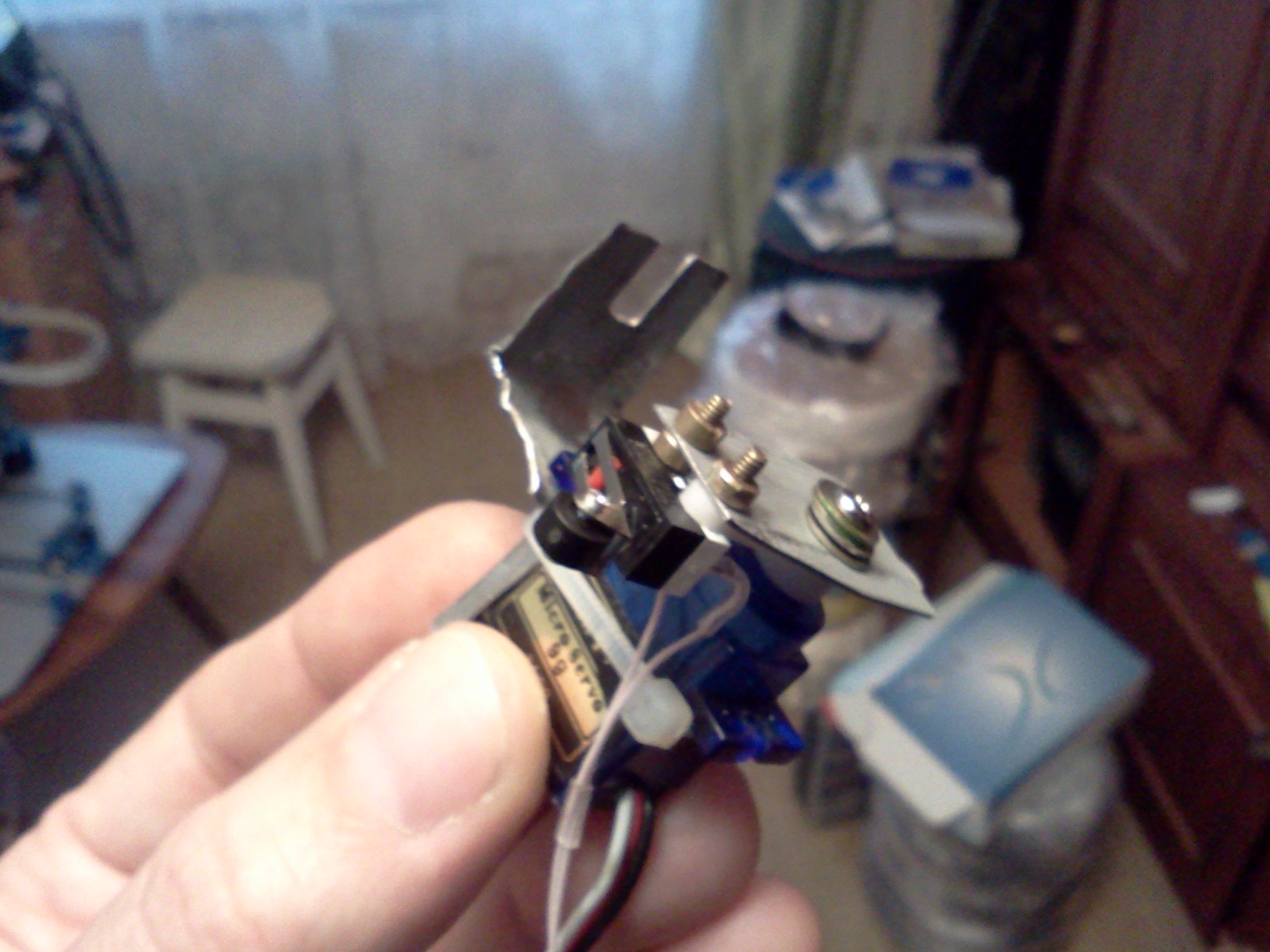

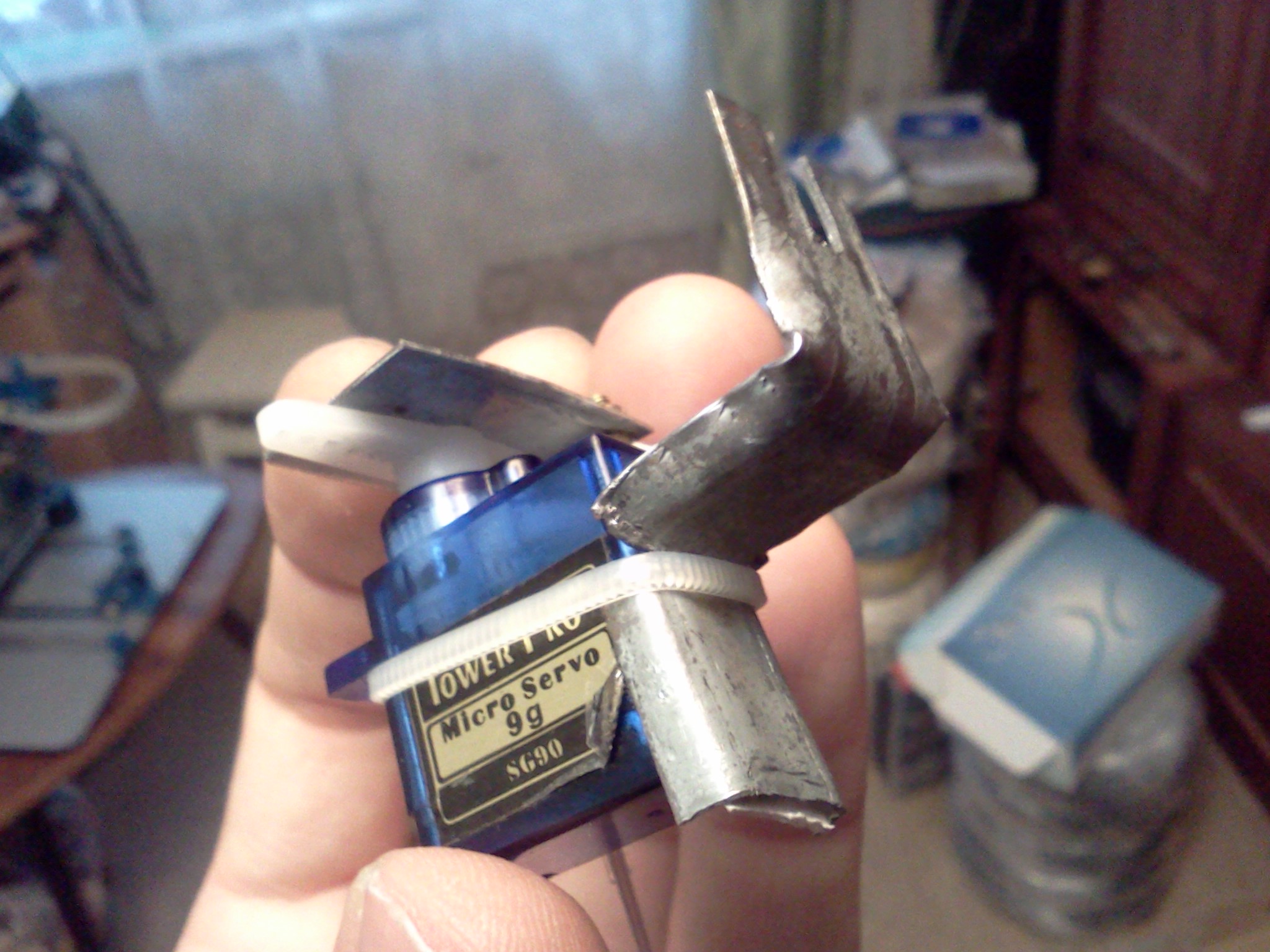

Приделал по-быстрому серву на мендель90
ща буду пробовать
ничего печатать не надо
просто зажимается одним из крепёжных болтов каретки. У меня на них гайки - барашки.

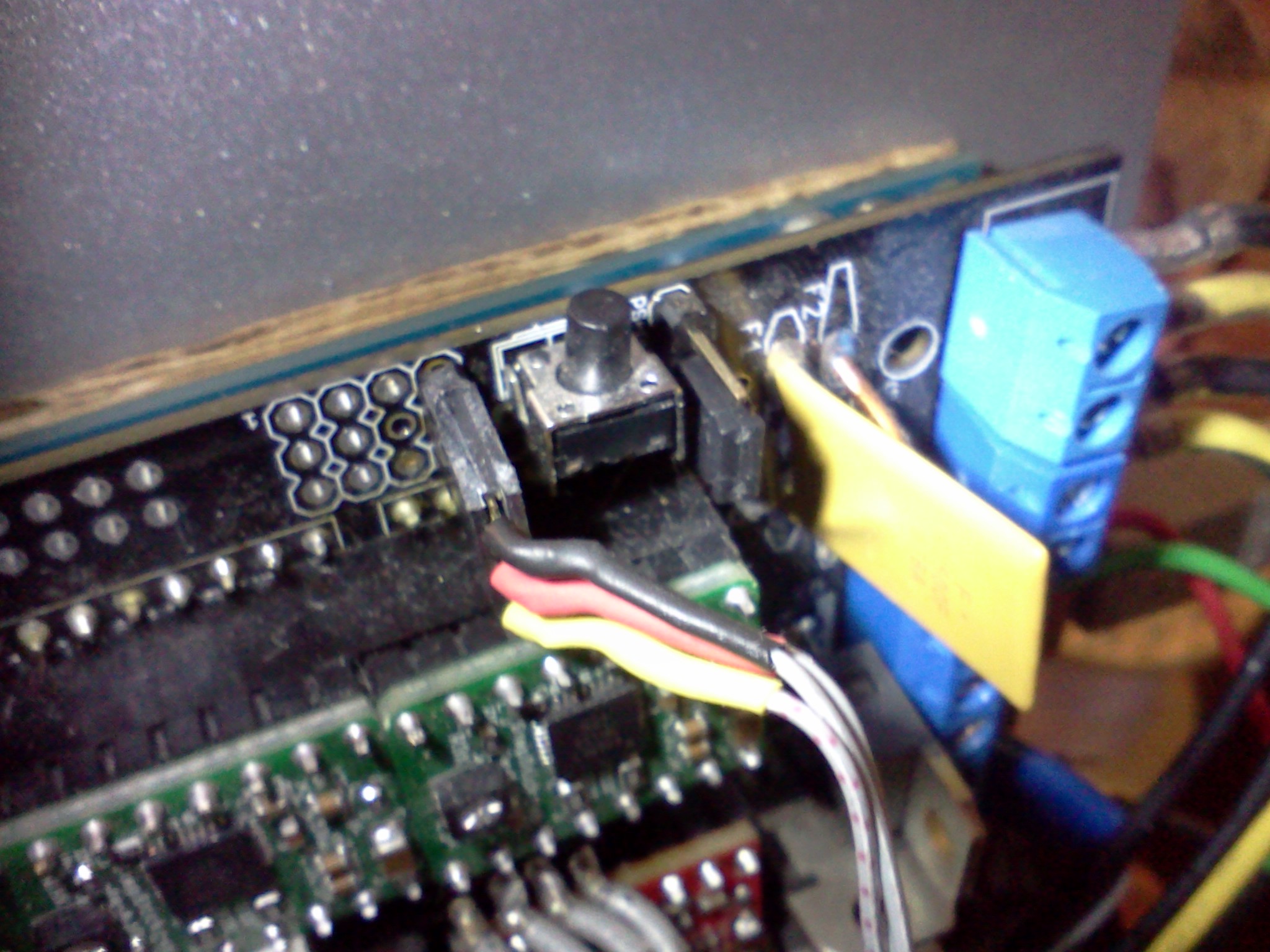

5 вольт взял с ардуины. По-честному надо бы отвязать.
Вложения
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: G- коды Для калибровки оси Z и уровня стола

Сообщение Diag2all » 08 фев 2014, 18:28

karabas2011 писал(а):Приделал по-быстрому серву на мендель90
ща буду пробовать
ничего печатать не надо
просто зажимается одним из крепёжных болтов каретки. У меня на них гайки - барашки.

парни я вкурсе что каждый из вас крут "не подецки" в своей области, но тут тема разговора "G- коды Для калибровки оси Z и уровня стола" т.е. софтверные решения а не аппаратные.
я 3 и 10 раз повторяюсь " ваши концевики дают слишком большую погрешность." более 0.1
меня интересует все что РАВНО или менее 0.1

2 karabas2011 используй другой концевик.. без пластины с колесиком (она еще дает погрешности) ищи прецизионный концевик с длинным толкателем 2-3 мм
i3 Arduino2560+RAMPS 1.3+LCD
Diag2all

Сообщения: 58
Зарегистрирован: 25 ноя 2013, 21:23
Откуда: Шанхай
