Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 16 дек 2013, 06:52

VovaSh писал(а):Молодца. Я бы добавил на оси z второй узел с подшипниками и разнёс их по вертикали, а то хотэнд ходить будет по y.

в каретке оси Z 5 подшипников
все добавлено уже, никуда не ходит :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 17 дек 2013, 07:15

Первый запуск и первые потери...
Грабли первые: забыл в прошивке инвертировать концевики, от того подумал, что неправильно подключил двигатели. К тому же на драйверах 8825 смущали выводы на двигатели, они подписаны в другом порядке. Рулить пытался без компа, из интерфейса принтера, движки гудели, свистели, но никуда не ехали
Потом запустил Pronterface, а ему было наплевать на концевики и все поехало сразу, почти как надо :)
Грабли вторые: может я и не так понял, но похоже подстроечный резистор на драйверах 8825 крутить нужно по часовой для уменьшения тока. В результате экспериментов получил минус драйвер :(
Грабли третие: питать мегу2560 от компа - плохая идея. Тока на хватает, даже на самом коротком кабеле. А что еще хуже вскоре сдохла atmega8u2. Может из-за незапаяного диода по питанию в RAMPS, хотя х.з....

В итоге остыв после всей суматохи с первым запуском надо двигаться дальше.
Починить мегу, заменить на ней же стабилизатор питания 5 вольт, вынести вообще за плату и на радиатор. Заменить транзисторы на RAMPS. Нашел 15N03L думаю пойдут

Да, о чем я больше переживал, так это винтовые валы, думал туго сидят гайки. А ничего так оказалось, очень весело все ездит. Не клинит.

Потихоньку продвигаемся :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 17 дек 2013, 19:54

Оказывается не так просто найти в продаже atmega8u2
может у кого то завалялась, или есть возможность купить и переслать, за вменяемую сумму
а то смотрю чип-дип за 500р продают микросхемку одну, а я всю мегу за 600р покупал у китайцев

пока буду прошивать через костыль Arduino Uno, думаю может с нее перекинуть контроллер порта :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение SDimok » 19 дек 2013, 07:57

icehardy писал(а):Оказывается не так просто найти в продаже atmega8u2
может у кого то завалялась, или есть возможность купить и переслать, за вменяемую сумму
а то смотрю чип-дип за 500р продают микросхемку одну, а я всю мегу за 600р покупал у китайцев

пока буду прошивать через костыль Arduino Uno, думаю может с нее перекинуть контроллер порта :)

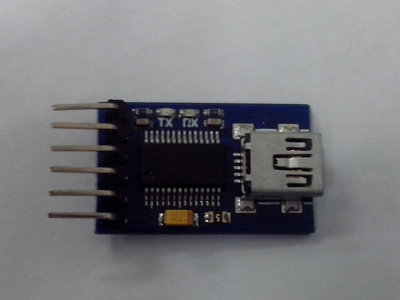

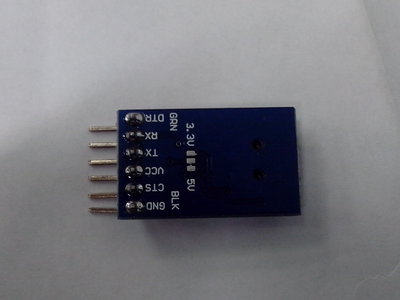

TTL конвертор usb-232 с dtr сигналом (dtr для сброса, цепляешь на reset через кондер 0.1 mf)
Я им шью, arduino mini, arduino ng
Если нужен - могу выслать, только с нашей почтой долго ждать придется.
Вложения
Аватара пользователя
SDimok

Сообщения: 196
Зарегистрирован: 11 сен 2013, 01:45
Откуда: Саянск
прог. языки: C++
ФИО: Дмитрий

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 19 дек 2013, 22:45

SDimok писал(а):
icehardy писал(а):Оказывается не так просто найти в продаже atmega8u2
может у кого то завалялась, или есть возможность купить и переслать, за вменяемую сумму
а то смотрю чип-дип за 500р продают микросхемку одну, а я всю мегу за 600р покупал у китайцев

пока буду прошивать через костыль Arduino Uno, думаю может с нее перекинуть контроллер порта :)


TTL конвертор usb-232 с dtr сигналом (dtr для сброса, цепляешь на reset через кондер 0.1 mf)
Я им шью, arduino mini, arduino ng
Если нужен - могу выслать, только с нашей почтой долго ждать придется.

я уже приспособил arduino uno для этих целей :)
благо там atmega328 в панельке, сигналы проводками ардуиновскими кидаю
прошил с поправками уже
только вот не знаю получится ли как полноценный порт использовать
я подключаю прямо к распаянным разъемам меги, те которые на рампс идут
со вставленным рампсом можно ли будет пользоваться так?

atmega8u2 заказал пару штук, но привезут уже только в январе

Добавлено спустя 5 минут 8 секунд:
а еще хочется нагревательный столик из листа алюминия 4мм
готовый с доставкой выходит 2500р. не дешево
изготовить на заказ насчитали 2100р. что тоже грабеж
еще есть вариант сделать его из магния, знакомый клише изготавливает, по цене пока не сказал

пробовал сделать из листа дюрали 2мм, вроде крепкий, но кривоват чуток выходит

Добавлено спустя 2 часа 59 минут 40 секунд:
только что пробовал печатать
вполне неплохо оказалось для первого раза :)

только флешка что то глючит, отваливается периодически и печать останавливается, потом продолжается
пробовал даже вынуть её и вставить во время печати, тоже продолжилась :)
правда кубик до конца так и не получился, на очередном глюке флешки пошла печать по воздуху

размеры почти точно вышли, вместо 20мм замер показал 20,35
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 28 дек 2013, 19:47

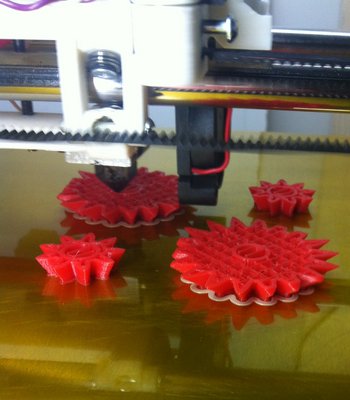

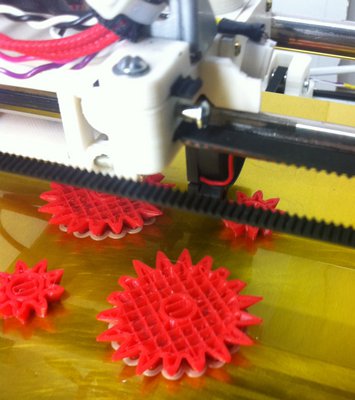

Вчера попробовал распечатать GearCube
вполне получилось
поддержки только в отверстиях

заодно еще раз высоту стола поправил, сильно плющило первый слой

Добавлено спустя 1 час 29 минут 3 секунды:
Вложения
Изображение 003.jpg
Изображение 001.jpg
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 11 янв 2014, 22:49

Вчера получил моторы PG35-048
жду еще один HotEnd и шестерни
думаю какую бы модель экструдера для этих моторов выбрать
такой что ли http://www.thingiverse.com/thing:158530
или есть более удачные варианты
пробовал может кто ?
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение VovaSh » 25 янв 2014, 12:42

Привет. Зря мажешь направляющие под шарикоподшипники смазкой, она грязь собирает и мешает качению.
VovaSh

Сообщения: 33
Зарегистрирован: 18 ноя 2013, 17:56

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 25 янв 2014, 15:46

VovaSh писал(а):Привет. Зря мажешь направляющие под шарикоподшипники смазкой, она грязь собирает и мешает качению.

Не мажу, это лишняя смазка из подшипников повытекла, протирал по началу салфетками, теперь уже не пачкается :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение ruslanpopov » 27 янв 2014, 07:39

icehardy писал(а):Грабли вторые: может я и не так понял, но похоже подстроечный резистор на драйверах 8825 крутить нужно по часовой для уменьшения тока. В результате экспериментов получил минус драйвер :(


У меня тоже такие драйверы, поэтому я поискал в инете и нашёл следующее на http://www.geeetech.com/wiki/index.php/ ... iver_Board :

Current limiting

The way to set the current limit is to measure the voltage on the “ref” pin and to calculate the resulting current limit (the current sense resistors are 0.100Ω). The ref pin voltage is accessible on a via that is circled on the bottom silkscreen of the circuit board. The current limit relates to the reference voltage as follows:

Current Limit = VREF × 2
Собранный Mendel90v1 (акрил 6мм, валы 12мм, RAMPS 1.4 + Marlin) https://vk.com/id19523249
Аватара пользователя
ruslanpopov

Сообщения: 152
Зарегистрирован: 24 сен 2012, 11:45
Откуда: Снегири, МО
Skype: rpopov
прог. языки: Python, C
ФИО: Руслан Попов

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 27 янв 2014, 22:51

Про настройку драйверов правильным способом я тоже читал, но хочется же побыстрее, и везде говорилось об увеличении тока по часовой стрелке
Ну вот такой опыт значит :)

Сейчас жду новую плату меги, чтоб уже нормально потестить и настроить скорости и ускорения
И похоже прошивкой никак не учитывается утяжеление стола, печатал большую детальку, под конец получил сдвиг на миллиметр почти

Добавлено спустя 2 часа 49 минут 50 секунд:
Опять же про печать больших объектов из ABS
пришлось вокруг напечатать кольцо от сквозняка, помогло :)
Правда KISSlicer нарезал это кольцо с дырами, но это даже к лучшему наверно, само кольцо не деформировалось и не растрескалось по слоям

Пластик ABS купленный у Питерского производителя, сопло 0.5, слой 0.45, ширина 0.6
температура 238
Вложения
CameraCase5_cil.STL
Корпус для камеры
(163.07 КиБ) Скачиваний: 275
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение baru » 28 янв 2014, 11:20

icehardy писал(а):И похоже прошивкой никак не учитывается утяжеление стола, печатал большую детальку
какой вес детали и что должна менять прошивка?
baru

Сообщения: 212
Зарегистрирован: 11 июл 2013, 20:24
Откуда: г. Харьков

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 28 янв 2014, 12:15

baru писал(а):
icehardy писал(а):И похоже прошивкой никак не учитывается утяжеление стола, печатал большую детальку
какой вес детали и что должна менять прошивка?

Деталь не взвешивал, грамм 100, и это не самый большой габарит
Было бы правильно уменьшать ускорение и скорость по Y с увеличением массы стола, просто зная количество выдавленного пластика
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 31 янв 2014, 17:00

Получил сегодня микросхемки, на днях буду починять интерфейс
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Мендель белый (Mendel90 на шарикоподшипниках)

Сообщение icehardy » 01 фев 2014, 22:05

Начал потихоньку готовиться к переделке экструдера
напечатал детальки
Опять же к вопросу о влиянии успокоителя ремня на геометрию, не знаю стало ли с ним лучше, но хуже не стало точно
Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение Изображение
Печатал на скорости 80 мм/с по XY
одинаково для периметра и заливки
Надо еще по Y добавить успокоитель, и тогда уже проверить на разных скоростях
