Прижимные пружины прутка

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Прижимные пружины прутка

Сообщение CyberLab » 03 июл 2013, 00:50

Подскажите где взять прижимные пружины прутка для Printrbot ?

Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Прижимные пружины прутка

Сообщение crazychuma » 03 июл 2013, 00:55

Нет понятия - пружины для Printerbot. Нужно просто подходящие пружины. Есть на Ebay. Вот результаты по запросу RepRap springs: http://www.ebay.com/sch/i.html?_from=R4 ... ng&_sop=15

Я думаю можно смело брать вот эти: http://www.ebay.com/itm/Reprap-wades-ex ... 1c3251bc51
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир

Re: Прижимные пружины прутка

Сообщение FireFly » 03 июл 2013, 01:29

в магазине автомобильных запчастей ищи, в карбюраторах подходящие попадаются
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Прижимные пружины прутка

Сообщение CyberLab » 03 июл 2013, 01:43

Спасибо!
Завтра в магазине "Русь" посмотрю
А на Ebay видел, но сроки в 1-2 мес. пугают. Сейчас отпуск и есть возможность завершить свой долгострой
Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Прижимные пружины прутка

Сообщение setar » 03 июл 2013, 02:27

пружины вообще не нужны если геометрия не овальна
без них попробуйте
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Прижимные пружины прутка

Сообщение CyberLab » 03 июл 2013, 03:51

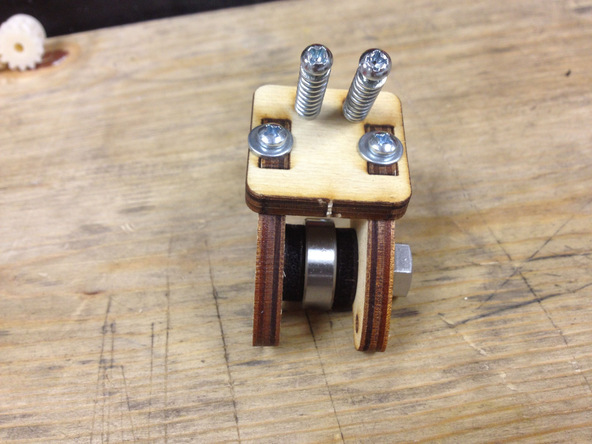

У меня как на фото, больше на овал похоже
Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Прижимные пружины прутка

Сообщение IliaMoroz » 03 июл 2013, 09:45

На рынке (барахолка) есть дед. Сидит он по вторникам и пятницу. У него этих пружинок - ну просто завались.
Извините за шутку юмора. :)
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Прижимные пружины прутка

Сообщение CyberLab » 03 июл 2013, 14:00

Может быть у Вас на Украине и есть барахолки с дедами, но у меня в округе, таких днем с огнем не сыскать
Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Прижимные пружины прутка

Сообщение IliaMoroz » 03 июл 2013, 14:20

CyberLab писал(а):Может быть у Вас на Украине и есть барахолки с дедами, но у меня в округе, таких днем с огнем не сыскать

Лукавите.
Я в своем городе двух таких нашел. А в Москве рынки тоже есть. :)
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Прижимные пружины прутка

Сообщение CyberLab » 03 июл 2013, 14:38

В Москве есть, например в Митино, но от моего дома до Митино 60км по пробкам, придется несколько часов ехать туда и обратно.
И всего то из-за двух пружинок. На метро + такси тоже уйдет не менее 2,5-х часов
Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Прижимные пружины прутка

Сообщение NeverBe » 03 июл 2013, 17:56

То 2 месяца ожидания напрягают, то 2,5 часа в поездке... )))
Мой опыт 3d печати http://hotend.ru
NeverBe

Сообщения: 78
Зарегистрирован: 29 янв 2013, 09:39

Re: Прижимные пружины прутка

Сообщение CyberLab » 03 июл 2013, 18:03

NeverBe писал(а):То 2 месяца ожидания напрягают, то 2,5 часа в поездке... )))

Не факт что я приеду и там будет ждать меня дед с пружинками.
Хотелось бы услышать конкретные предложения, извлечения из каких нибудь узлов и т.д.
Неужели все у деда на барахолке покупали?
Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Прижимные пружины прутка

Сообщение RoboHobbyRu » 03 июл 2013, 18:26

CyberLab, уже ведь упоминался вариант с автомагазином (3-тье сообщение от FireFly)
RoboHobbyRu

Сообщения: 203
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Прижимные пружины прутка

Сообщение sergku1213 » 03 июл 2013, 23:15

Я тут как то считал правильные пружины для экструдера. Получилось, что большинство людей используют пружины как трубочки - фактически обходятся без них - закручивают винты в упор... Для ABS вполне проходит. Капрон более требовательный. Если использовать пружины на участке закона Гука - получается надежнее и стабильнее. Вот мои расчеты по пружинам. Это для wade экструдер Mendel Prusa Расчет пружин для экструдера: Рекомендуемое усилие для мотора экструдера на Репрап Вики указано 34 ньютона. В экструдере две шестерни, одна с 43 зубчиками, а другая с 10. Так что передаточное число 1: 4,3. Отсюда теоретически усилие на хобболт будет около 150 ньютонов. Это усилие достаточное для удержания 15 кг. Если усилие проталкивания так велико, то и усилие прижатия филамента к зубчикам должно быть сопоставимо (впрочем там подшипники — может быть и больше!) Это с таким усилием придется отодвигать «идлер» от экструдера, чтобы вставить кончик филамента. Мои пружины получились сильно слабее (какие были). Так что посчитаем параметры пружиндля экструдера. В экструдере для регулировки прижима используются винты М3х60 . Максимальное расстояние под пружину -получается при этом 27 мм. Вкрутить его можно приблизительно на 10 мм. Будет упираться в корпус мотора. Посчитаем коэффициент упругости: При 17 мм — полностью сжата -усилие 120 н. При 27 возьмем 60 н. -ньютонов (1 ньютон , примерно 0,1 килограмм-силы, кгс) Отсюда 120 -60 =90н на изменение длинны пружины 27 -17 =10 мм. К= 90н/см. Так как пружин 2 — в том варианте экструдера, который я использую — К=45 н/см Смотрим формулу в Википедии для расчета коэффициента жесткости пружины:
K = G*Dd**4/(8*Df**3*n)
где G=8*10**10 н/м2=8*10**6 н/см2 модуль сдвига (для обычной стали)
n= число витков пружины
Dd= диаметр проволоки пружины
Df= диаметр самой пружины (эффективный, т.е идущий по оси пружинной проволоки)
Я замерил штангенциркулем наружный диаметр пружин -он 7 мм, и менять там что-либо будет неудобно. Я подставлял несколько значений, но здесь приведу сразу правильные.
При диаметре проволоки 1,0 мм=0,1 см = 0,01м и диаметре пружины 0,6 см( плюс с каждой стороны по пол толщины проволоки, как раз получится 7,2 мм) и количество витков n=11
К расч=42 н/см
Теперь полная высота пружины: При сжатии до 27 мм усилие одной пружины будет 30 н. При К= 42 н/см сжатие пружины получается 30/42= 0,7 см Высота пружины = 2,7 см + 0,7см =3,4 см При полном сжатии усилие одной пружины составит: 42*1,7 =71 н
Итак параметры пружин для экструдера: Высота 34 мм, число витков 12 (для изготовителя, так как верхний и нижний полувитки не работают, они плоские , обеспечивают равномерный контакт, добавляем 1 виток). Диаметр проволоки 1,2 мм. Наружный диаметр пружины 7,2 мм
количество на принтер = 2 шт Как то так и получается очень хорошо. Правда при таких прижимах пирамидозубый хобболт склонен рубать ABS филамент при ретракте - летит крошка как перхоть.
Я описываю все свои находки и решения при строительстве принтера на страничке http://sergku1213.livejournal.com/ если есть вопросы - смотрите
sergku1213

Сообщения: 60
Зарегистрирован: 17 май 2013, 00:35
Откуда: Клайпеда, Литва
ФИО: Сергей Кушнеров

Re: Прижимные пружины прутка

Сообщение CyberLab » 04 июл 2013, 01:49

RoboHobbyRu писал(а):CyberLab, уже ведь упоминался вариант с автомагазином (3-тье сообщение от FireFly)

Был сегодня в автомагазине "Русь" не нешел ничего подходящего

Добавлено спустя 1 минуту 28 секунд:

sergku1213
Я так понимаю что еще нужно правильно эту пружину закалить
Аватара пользователя
CyberLab

Сообщения: 319
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва
