Всем снова привет!

Строю второй принтер, на сей раз это клон Ultimaker. Похожая тема уже была, но все же моя конструкция чуть-чуть отличается от оригинального Ultimaker и от клона Pirahna.

Тут буду выкладывать фото сборки, надеюсь, что кому-то это будет интересно.

Большая часть комплектации у меня уже есть.

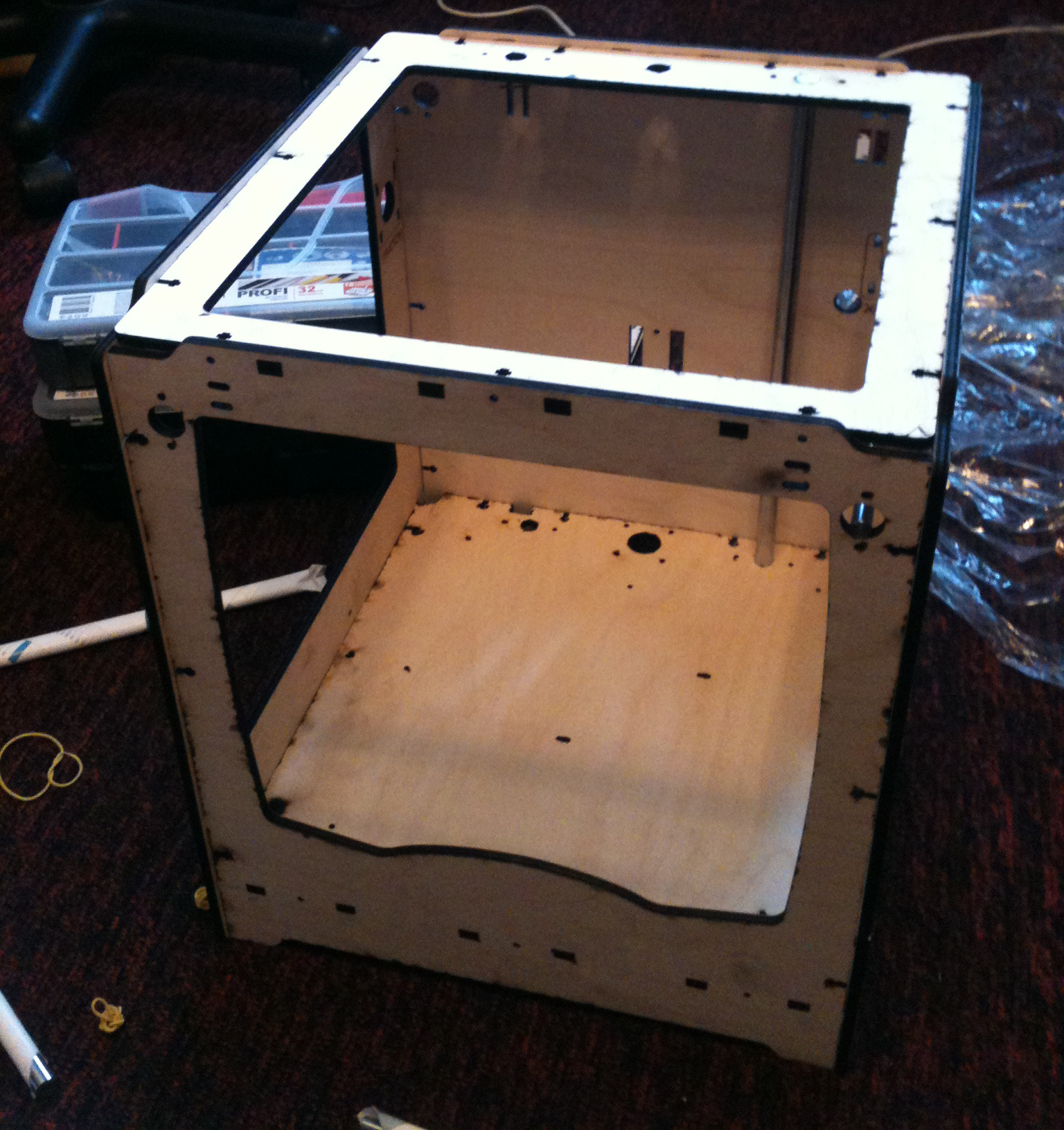

Для затравки корпус.

Затравка не сработала. Для затравки бы лучше написал что там будет особенного. Чем будет отличаться.

Главным образом второй экструдер и кое что по мелочи.

Вопрос не по теме, а где берешь хорошую фанеру?

Этим занимался человек с лазером. Я только изображения деталей ему передал.

А есть возможность его спросить?
А то я замучился лазером резать обычную березовую, кривая и с сучками

Давно читаю форум и очень хочу собрать принтер тоже хотел Ultimaker но хотелось бы с двумя экструдерами чтобы печатать ПВА пластиком опоры поддержки это и останавливало - так как принтеров у меня еще не-было ваша тема мне очень интересна! Думаю тоже начинать уже строить.

Главным образом второй экструдер

У вас уже есть идеи как построить со вторым экструдером? какие комплектующие будете заказывать?

Пока узнал, что это березовая ФК 2/2 шлифованная.

Добавлено спустя 52 минуты 41 секунду:
С первого взгляда со вторым экструдером все просто, тем более что в ультимейкере для этого уже все приготовлено. Я заказал на сайте ультимейкера горячую часть экструдера, вторую буду изготавливать по ней, как по образцу.

В корпусе, который выложен в открытый доступ, надо дополнительные отверстия проделать чтобы подающий механизм закрепить. На тех, что продаются, это уже сделано.

Но там есть и свои подводные камни. Например подтекание из второго экструдера, когда первый печатает. Частично, насколько я знаю, это решается уменьшением диаметра сопла.

На поддержку сейчас больше на PLA ориентируюсь.

электроника будет на ramps 1.4 ?

Ultimaker electronics rev 1.5.6, в принципе это ramps.

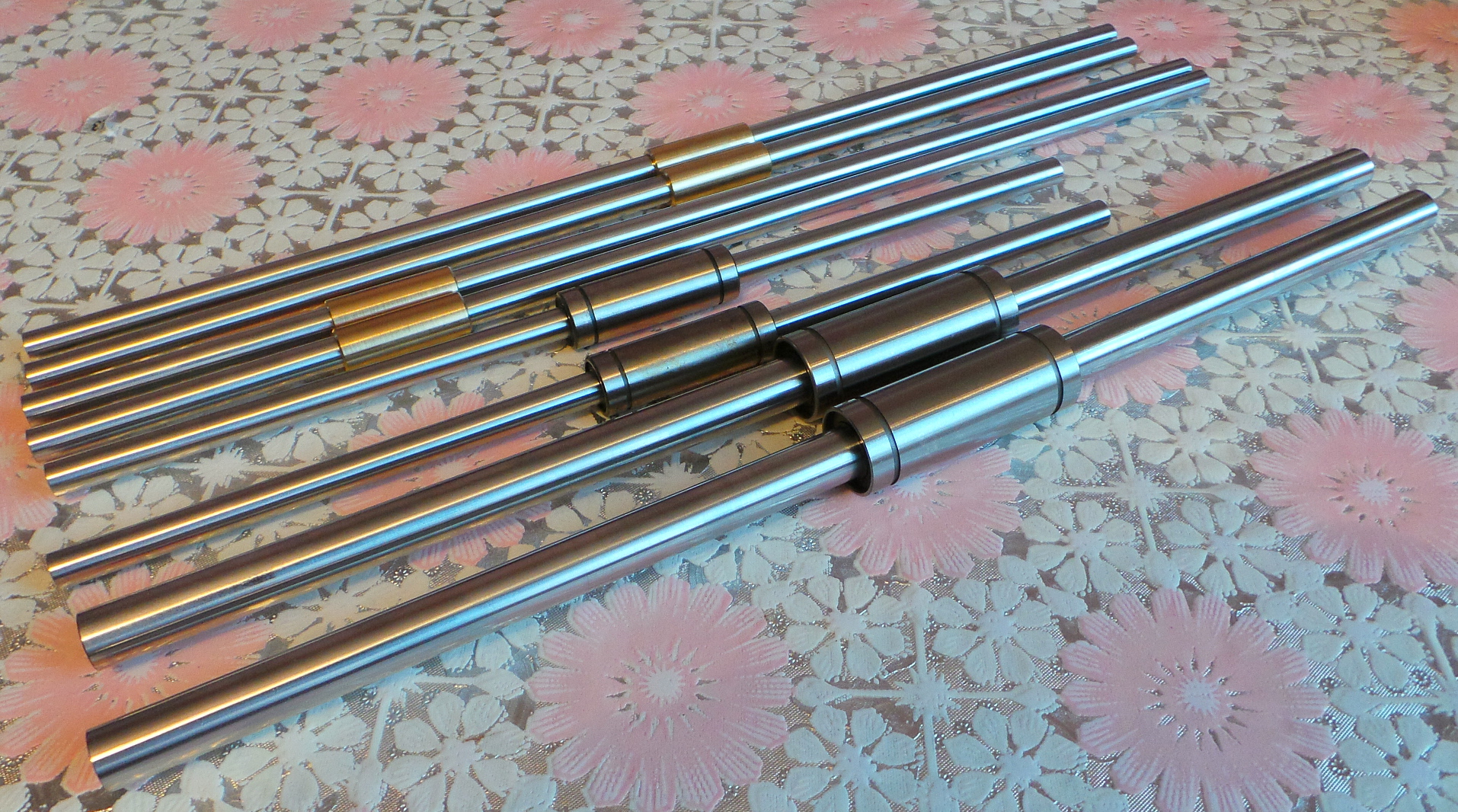

А вот и направляющие готовы.

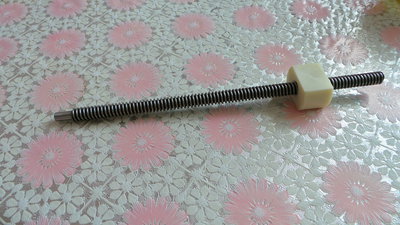

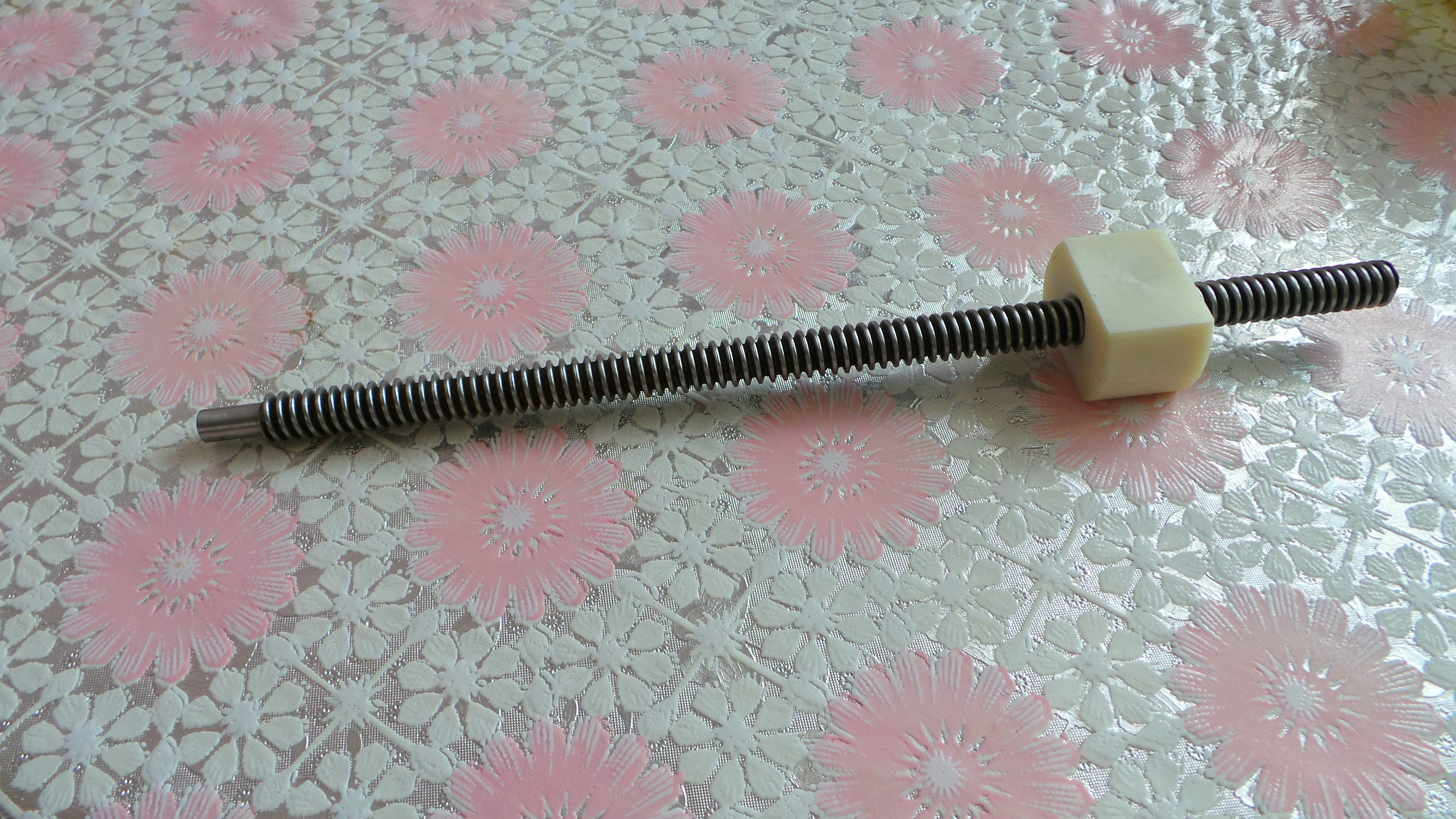

Приехал винт с гайкой из PureLogic.


Первый раз вижу трапецеидальную резьбу близко, всегда думал, что грани резьбы острые, а тут как бы сглаженные.

А где можно прикупить детали корпуса?
Или взять чертежи для резки?
И список комплектующих...

SkyStorm писал(а):А есть возможность его спросить?
А то я замучился лазером резать обычную березовую, кривая и с сучками

шлифованная 2/2 - нормально покупается- правда надо поискать. и смотреть чтобы лист был относительно ровный, или попросить достать из пачки новый.

mVit писал(а):А где можно прикупить детали корпуса?
Или взять чертежи для резки?
И список комплектующих...

Здравствуйте!

Детали для резки можно заказать в конторе или фирме, занимающейся лазерной резкой по фанере.
Чертежи см. тут
http://www.thingiverse.com/thing:13571 -- это официальные, предпоследняя кажется версия. Я делал по ней.
http://www.thingiverse.com/thing:54027 -- неофициальные чертежи DXF.

Список комплектующих закрытый. Я восстанавливал по чертежам, не факт, что не ошибся где-то. После окончательной сборки будет ясно.
