А вот этот список не пойдет?
http://kitbom.com/kitbom/ultimaker-rev-3

Подойдет для того, чтобы начать. Это не официальный список и в нем не вся нужная информация. К примеру, нет количества зубьев на приводных ремнях.

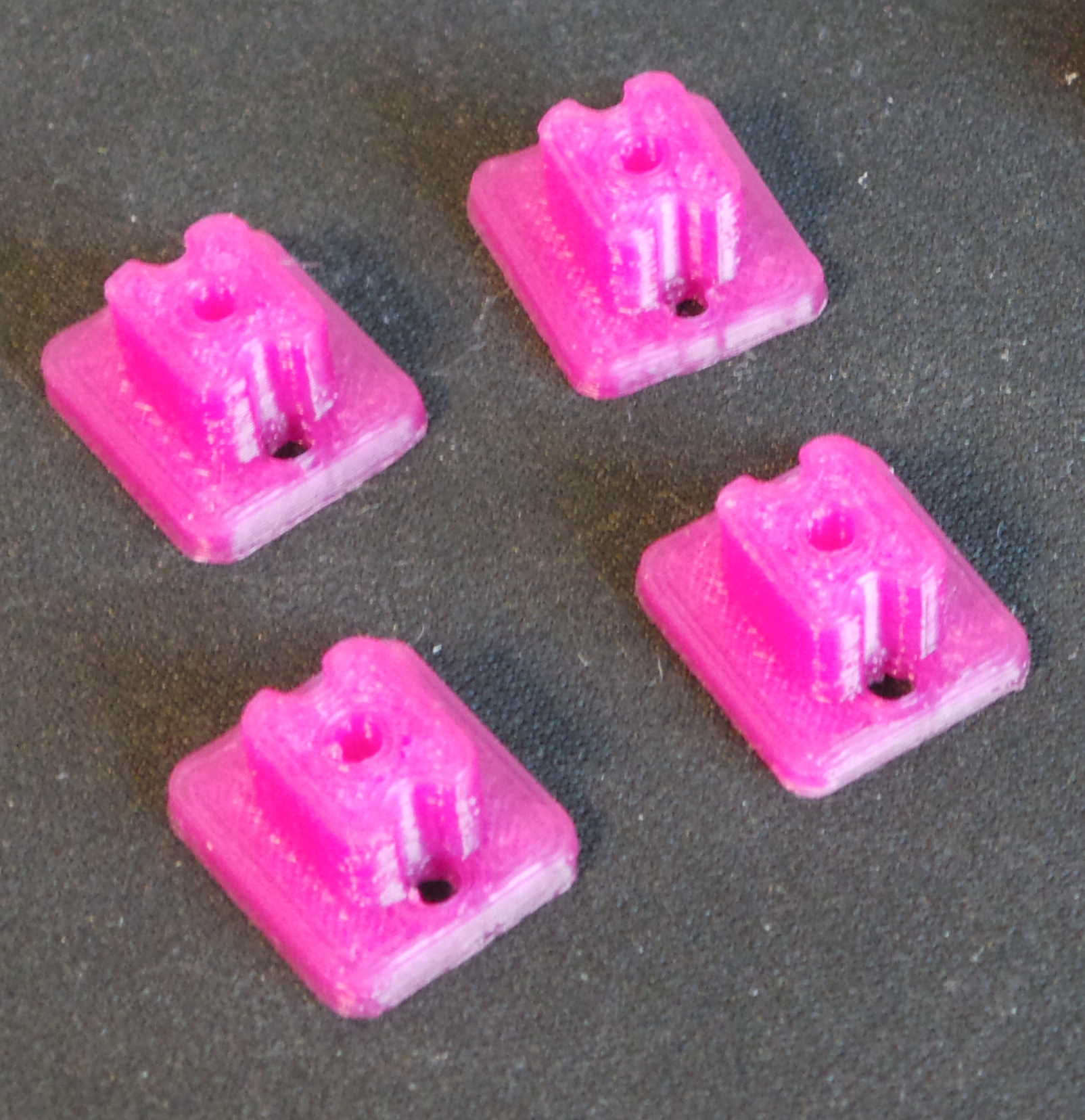

Так как дерлина у меня пока нет, то вставки для крепления стола сделал на старом принтере.


Пока не понятно, как хорошо они будут удерживать винты крепления стола.

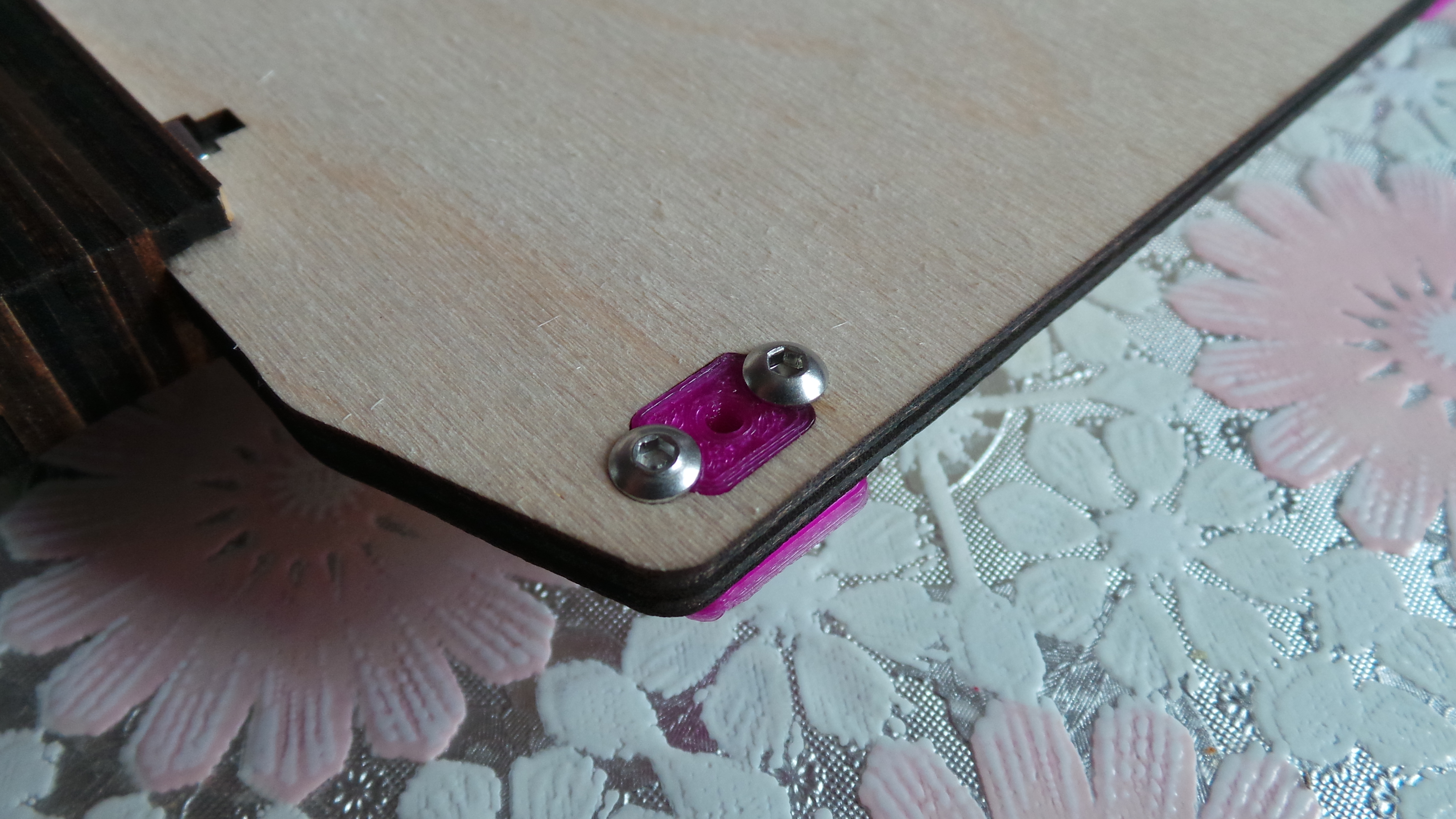

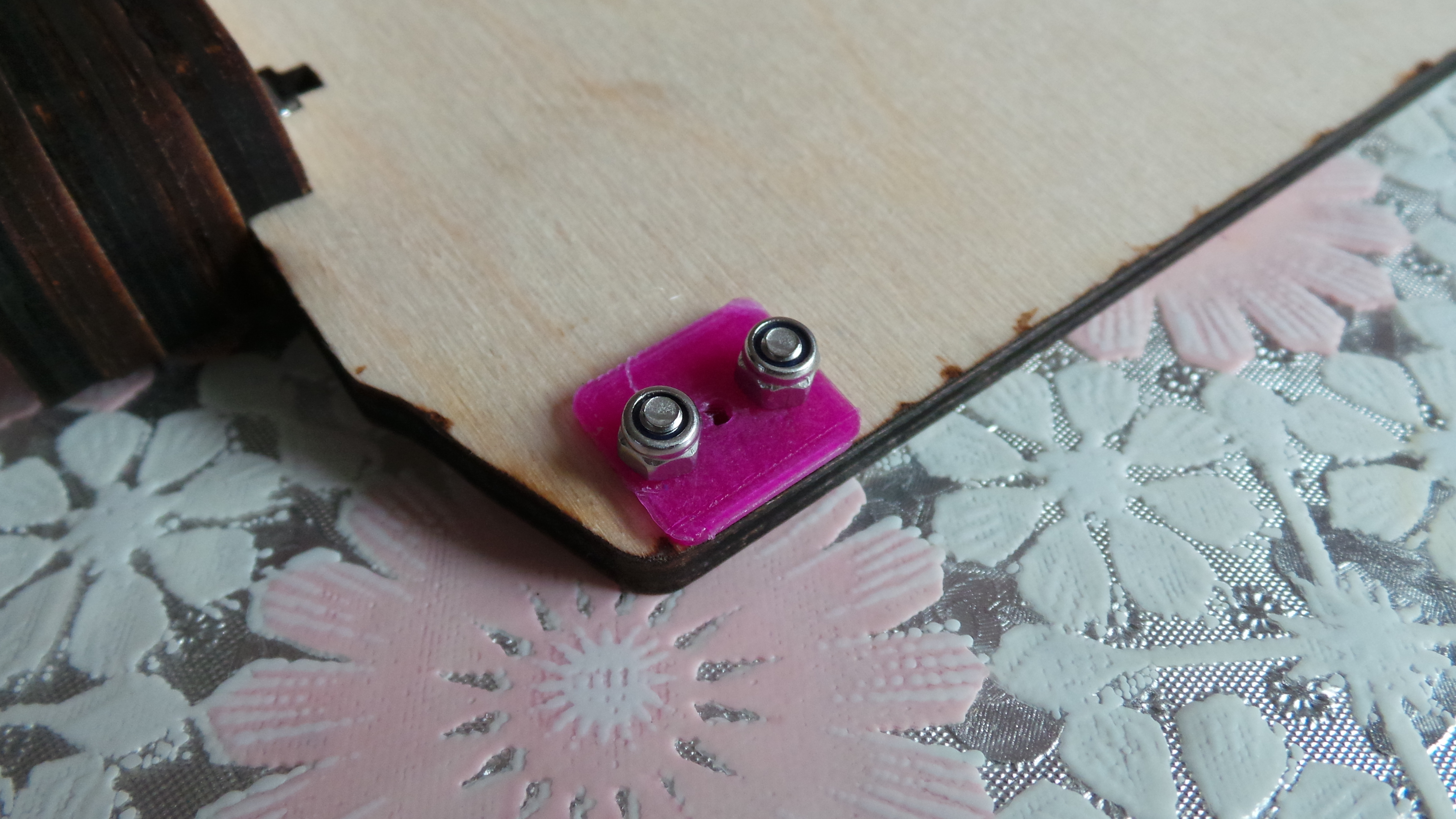

Вот как это выглядит в сборе

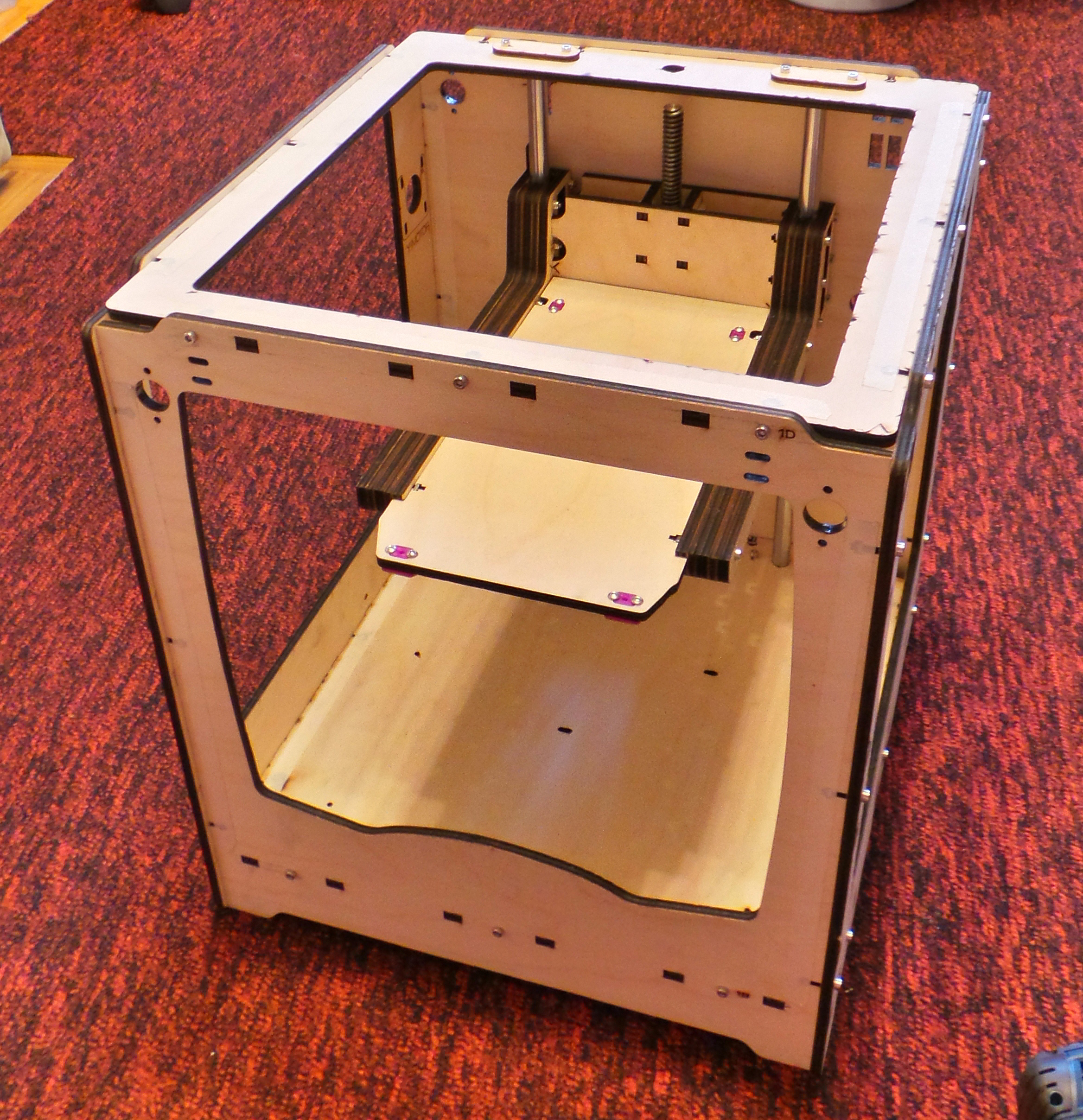

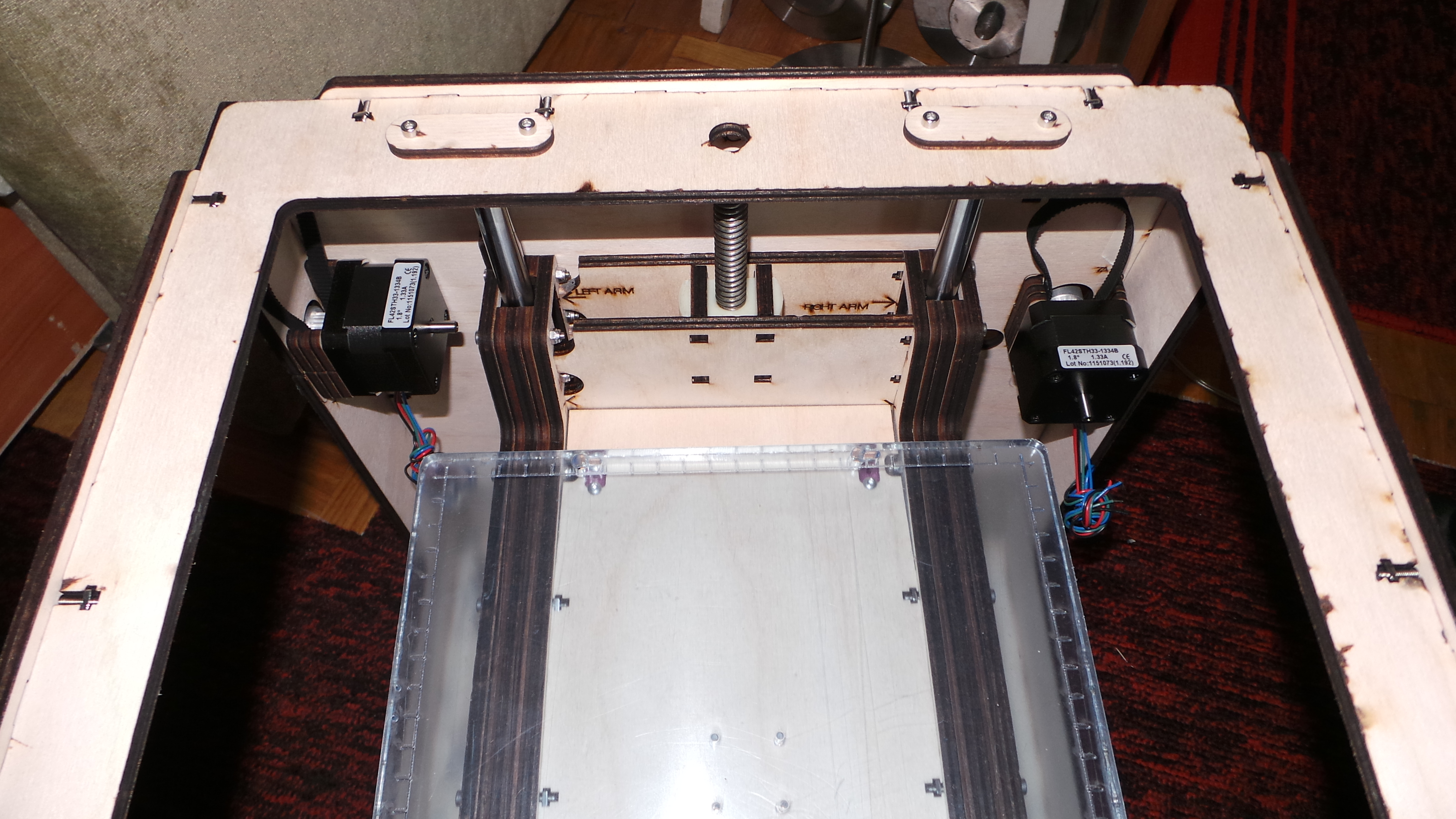

В целом сборка плавно продолжается. Вот общий план


Немного напрягает факт того, что "дощечки" крепления ходовой гайки как-то очень свободно елозят в конструкции. Толи лазер уж очень толстый был , то ли это специально было так для самоустановки винта.

Еще бы добавил, что не стоит использовать несколько стандартов крепежа. У меня используется DIN 912 и ISO 7380, которые требуют бит разного размера. Постоянно приходится менять биты, много времени уходит. А винтов в конструкции очень много.

Все слежу за темой, выглядит круто!)

возник вопрос какие параметры у винта с гайкой? диаметр длина и.т.д.

Sherkon писал(а):Все слежу за темой, выглядит круто!)

возник вопрос какие параметры у винта с гайкой? диаметр длина и.т.д.

Резьба Tr 12x3
Общая длина 290 мм, длина цапфы под муфту 15.

Гайка из пьюрлоджика, немного уменьшена потом в ширине до 18 мм. Фанерные детали тоже доработаны под нее.

На вашей фотке вижу что винт не достает до корпуса .. не маловата ли длина? судя по файлу Ultimaker-rev0-00mainasm.easm там длина винта примерно 338мм
пытаюсь разобраться какие комплектующие заказывать но пока не очень ясно(

Добавлено спустя 3 минуты 18 секунд:
Еще забыл спросить - где вы нашли втулки скольжения те что на 8мм валы?

Sherkon писал(а):На вашей фотке вижу что винт не достает до корпуса .. не маловата ли длина? судя по файлу Ultimaker-rev0-00mainasm.easm там длина винта примерно 338мм
пытаюсь разобраться какие комплектующие заказывать но пока не очень ясно(

Добавлено спустя 3 минуты 18 секунд:
Еще забыл спросить - где вы нашли втулки скольжения те что на 8мм валы?

Винты 338 выйдут за корпус примерно на 25 мм.

При максимально поднятой платформе происходит гарантированное касание концевика.

Втулки скольжения изготовлены на токарном станке.

Спасибо за ответы
Ждем продолжения темы)

Винты из нержавейки? Где заказывали?

mVit писал(а):Винты из нержавейки? Где заказывали?

Нет, это какая-то конструкционная сталь. Покупал на purelogic.ru


Ах, вы наверно про крепеж? Торможу. Да, нержавеющий крепеж. Papabolt.ru

Добрый день, Григорий!

Не первый год интересуюсь принтерами, решил строить ултимейкер также. Позволю себе задать пару вопросов:
- Где резали фанеру? И по чем?
- Направляющие и подшипники покупали в purelogick?
- Мне показалось что тонкие направляющие у Вас 10мм а в чертежах вроде как 8. как вы решили ряд вопросов с этим связанных?
- А шаговики там же планируете брать? Те что 5.5 кг?

Благодарю

Резал на заказ в одной из фирм, коих сейчас в столице много. Стоило 7000 рублей. Не все тут так гладко пока. Ультимейкеровские файлы заточены конкретно под их лазерное оборудование.
Направляющие и подшипники из Китая.
Направляющие у меня 8 мм и 12 мм, в оригинале 6 мм, 8 мм и 12 мм.
Шаговики примерно 2-3 кгС*см. Брались в Питере. http://npoatom.ru

ну можно найти вдвое дешевле

faeton13 писал(а):ну можно найти вдвое дешевле

Если дадите наводку, где в Москве можно нарезать вдвое дешевле из их материалов, то с меня два литра пива.

Если не можете сюда, то киньте пожалуйста в приват.

Обращался не в одну и не в две фирмы. Цены от 5000 до 8000 тыр, причем чаще из материала заказчика.

в общемто странно там всего 50 метров реза с гравировкой. ну я могу резать будет около 4.5к в доставкой ЕМС до москвы из Гомеля.
