1 принтер на прокачку

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

1 принтер на прокачку

Сообщение pgs.proekant » 14 май 2013, 22:03

Собрал недавно Rep-Rap Prusa Mendel i2 для вполне практической цели. От покупки коммерческого принтера отказался, поскольку на хороший финансов не хватает, а модели вроде Up mini не позволяют печатать с высотой слоя 0.1мм.
После сборки сразу откалибровал по инструкциям:
3D принтеры (RepRap) › Слайсер Slic3r Часть 1 - Калибровка Экструдера, настройки печати.
3D принтеры (RepRap) › Слайсер Slic3r Часть 2.1 – настройки принтера

Что нужно печатать: детали для архитектурных макетов.
Пример того, что требуется печатать на принтере. Слева деревянный макет, справа напечатанный аналог


От принтера требуется: Максимально возможная точность перемещения по осям X,Y,Z, при этом скорость не важна! Отсутствие различных бугорков, наплывов пластика и прочих артефактов при печати


Текущая комплектация принтера:

• Плата управления RAMPS 1.4 с комплектом проводов
• MicroSD-адаптер без экрана
• Блок питания 350W
• Подогреваемая платформа PCB Heatbed модели MK1, фанерные площадки и
стекло 200х200 с наклеиной каптоновой лентой
• Экструдер неизвестной мне модели (так как брал КИТ комплектом, был совсем зелен и неопытен): сопло 0.5 мм, пластиковые детали, термодатчик, болт с насечками ("hobbed bolt")
• Сопло 0.35 мм которое при измерениях при помощи вставки в отверстие проволочек с известным диаметром оказалось не 0.35 мм, а 0.4 мм
• Механические части: подшипники LM8UU, подшипники 608
• Ремень Т5 и Алюминиевые шестерни Т5
• Механические торцевых микровыключателя

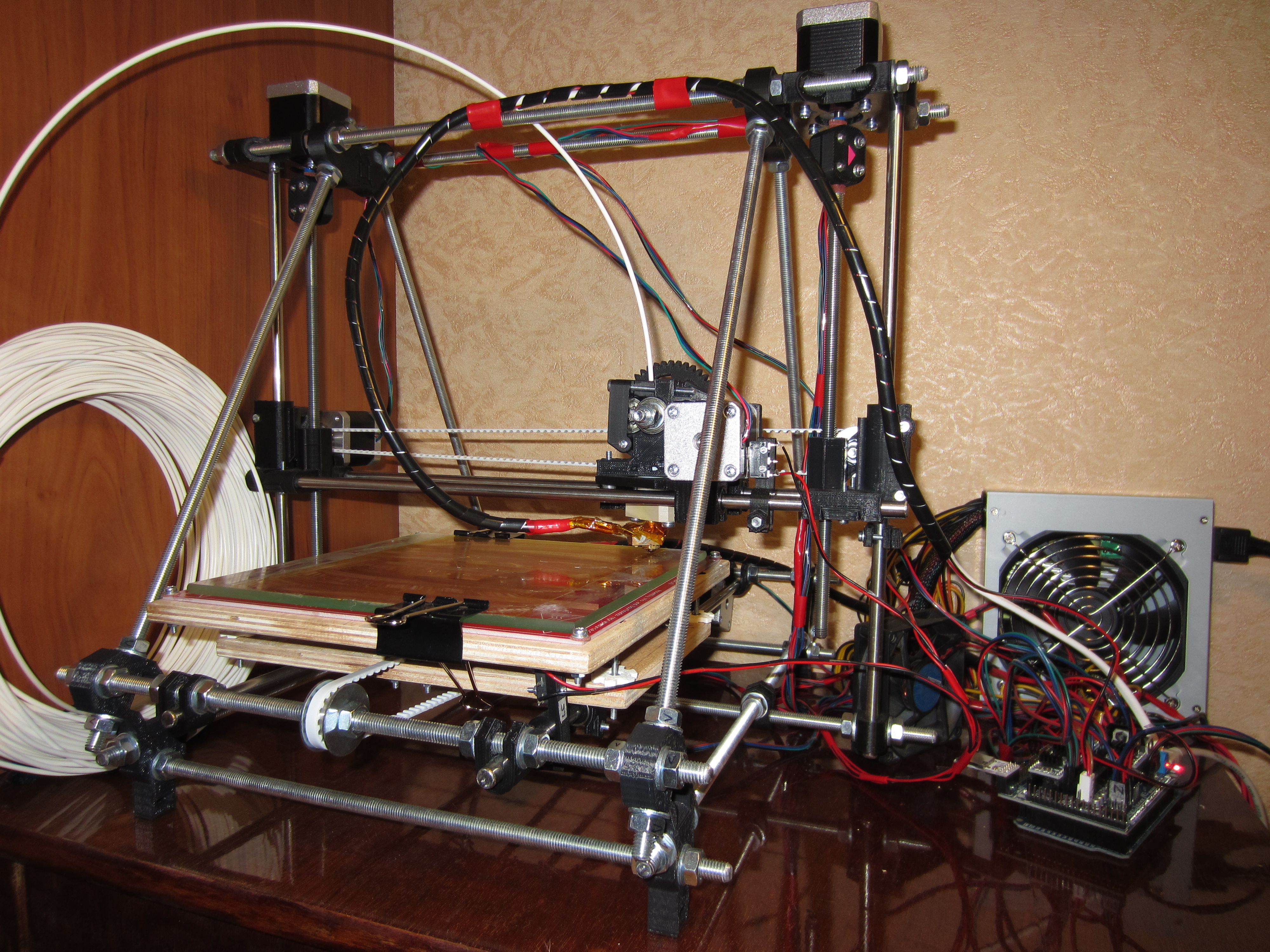

И несколько фотографий к теме:
1 принтер на прокачку

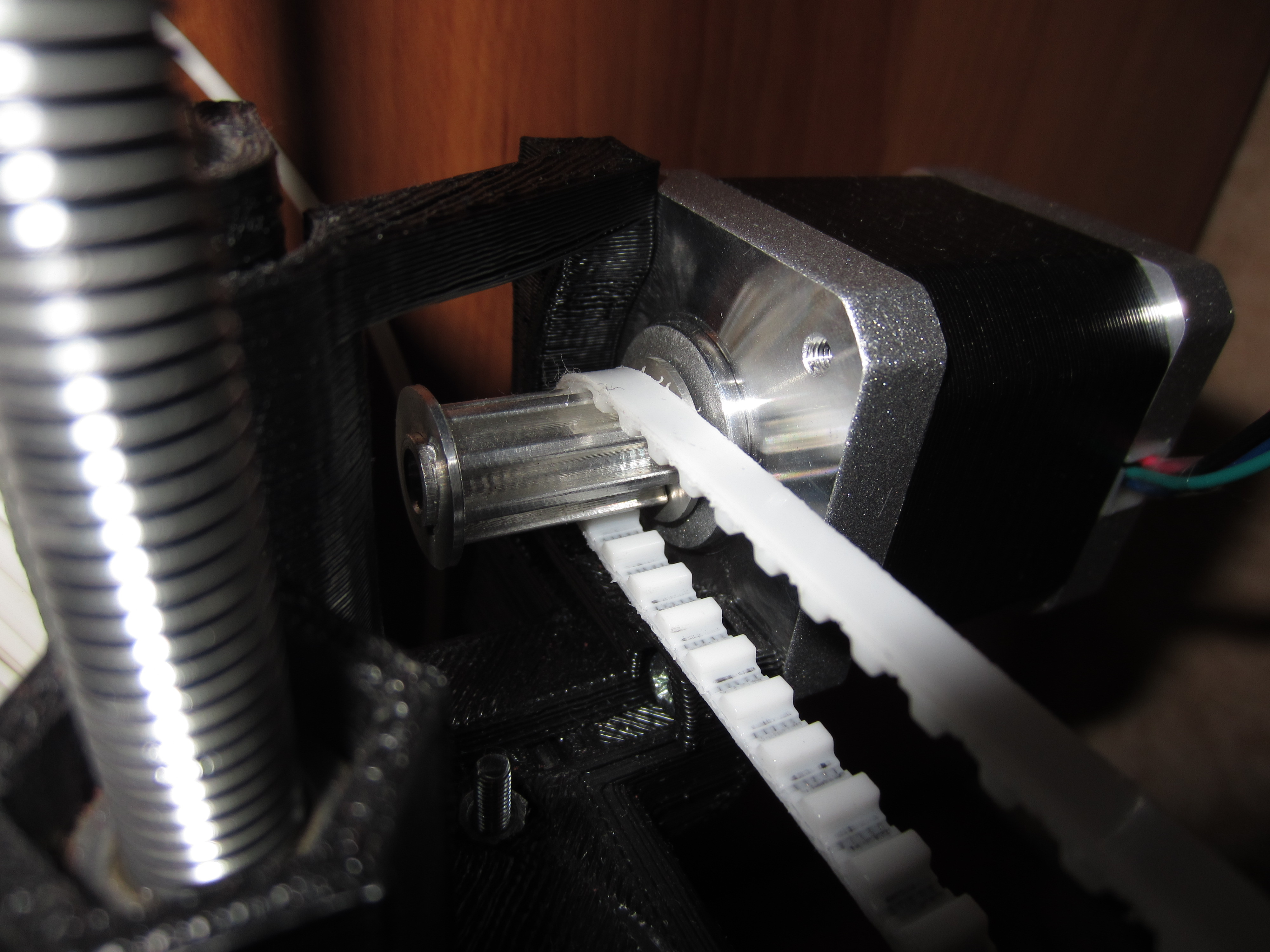

Привод на ось Y

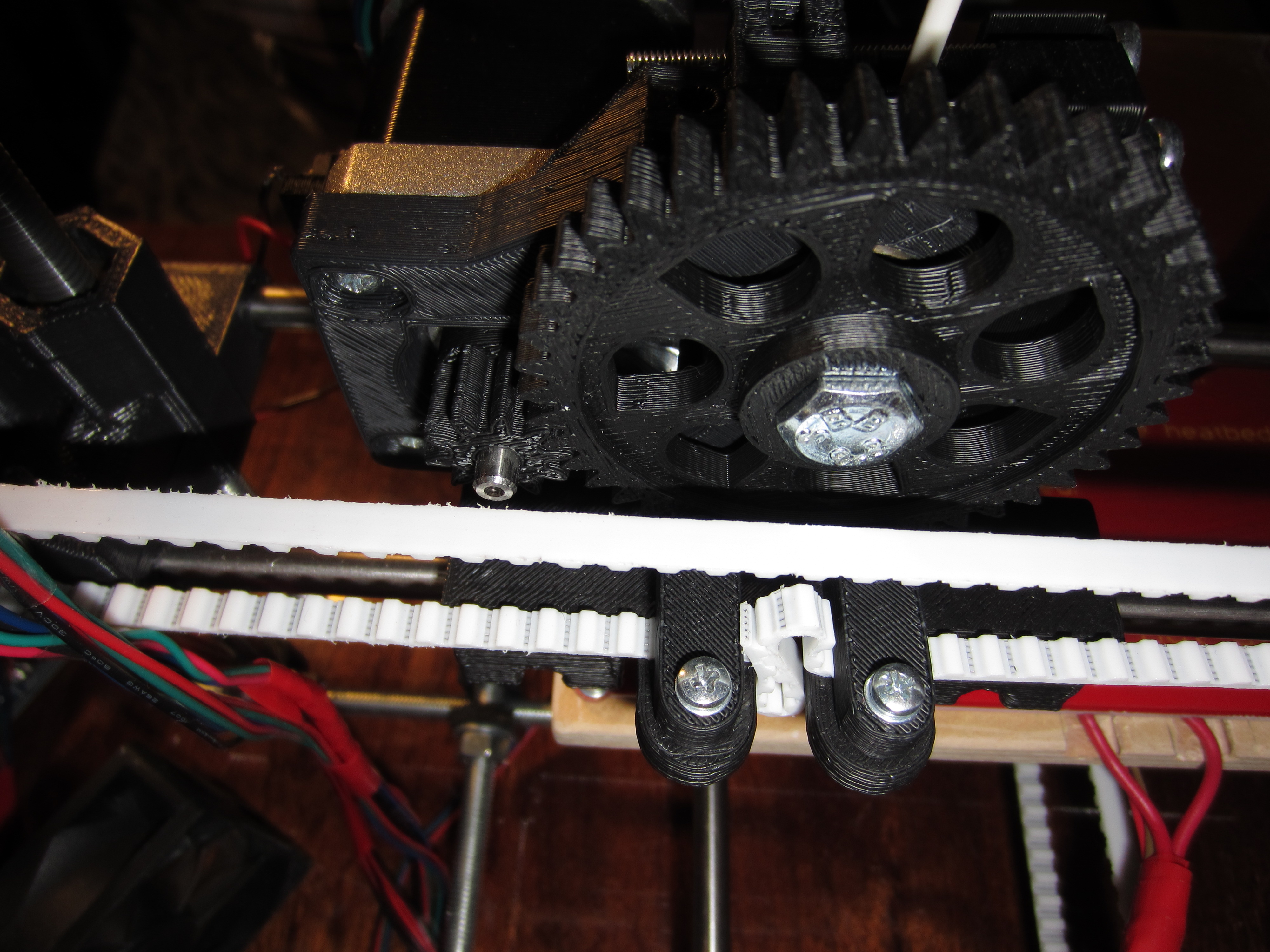

Привод на ось X

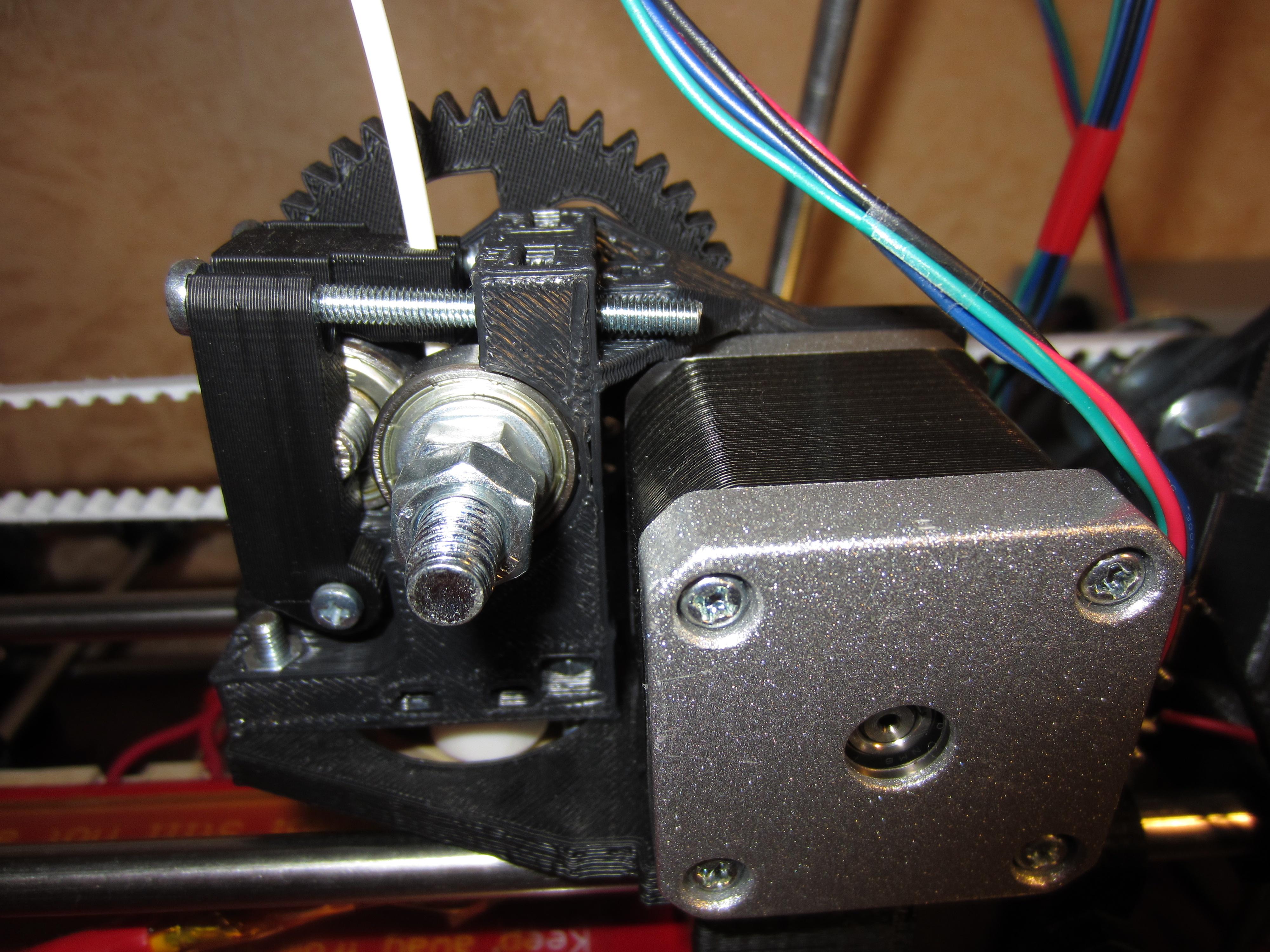

Экструдер ближе
Экструдер вид с переди
Экструдер вид с зади
Пример того, что уже удалось напечатать (макет склеен из нескольких частей) и сильно доработан на предмет срезки лишних капель, наплывов пластика. Основные-мелкие детали (бревна, крышу, окна) печатал слоем 0.1мм на скорости 8 мм/с без заполнения-только контур. Остальные детали, включая подставку слоем 0.3мм, на скорости 30 мм/с Слайсер Slic3r.


Планирую проапгрейдить принтер путем покупки и установки комплектующих:

В первую очередь думаю приобрести Ремень и алюминиевые шестерни Т2.5.
Также рассматриваю вариант модернизации экструдера, но пока не достаточно компетентен в выборе деталей.

Прошу помочь практическими советами, буду вам признателен за советы!
Последний раз редактировалось pgs.proekant 15 май 2013, 21:16, всего редактировалось 4 раз(а).
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: 1 принтер на прокачку

Сообщение om2804 » 14 май 2013, 23:29

Масштаб домика увеличить, добавить охлождение.

Да фиг знает, по мне дак нормальное качество. У всех такое
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: 1 принтер на прокачку

Сообщение setar » 15 май 2013, 02:01

не не, здесь есть куда рости
экструдер по модели нормальный, исполнение и качество по фотке не проверить.
Мысль про ремни и шпули правильная, но лучше брать не T* а GT2 или HTD3M они лучше подходят к задаче.
Мой путь был такой (неверные шаги пропускаю, их было много):
0. механическое закрепление рамы на плиту столешницы-основания ( :) от кухни кусок из под врезки раковины) + растяжки стальным тросом 3-4мм в оплетке по углам, по типу крепления палатки. Установка резиновых ножек на столешницу-основание для тишины.
1. замена шпулей/ремней на GT2
2. замена гаек привода Z на самодельные фторопластовые (посадка хитрая - по шпильке внатяг а в гнезде шестигранника с люфтом 0.5-1 мм. это позволяет убрать волны по Z оси), гайки только снизу, никаких пружин и вторых гаек.
3. самодельная каретка на подшипниках качения
4. кольцевой обдув на эту каретку
5. переделка нагревательного элемента стола посредством укорачивания каждого меандра в 2 раза (резка и пропайка в нужных узлах). позволяет нагревать стол до 130-140град (это дает 110-120град на поверхности стекла, что весьма уменьшает деламинацию)
6. переделка стола на подшипники качения
7. смена крепления Y мтора с шпилек рамы на основание-плиту - основание для мотора и основание для блока подшипника растяжки(уменьшает вибрации по Y)
8. когда механика буде доведена до ума (через пол годика ;) ) для превращения принтера в рабочий инструмент полезно LCD+KEY+SD

Добавлено спустя 2 минуты 35 секунд:
ещё в экструдере важен болт подачи с хорошей равномерной насечкой и каёмкой для прутка
и прижимной подшипник с кольцевой полукруглой проточкой (чтобы пруток не гулял по болту подачи)
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 1 принтер на прокачку

Сообщение Michael_K » 15 май 2013, 03:29

Простите за оффтопик... А есть реальный практический смысл гнаться за слоем 0.1 мм?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: 1 принтер на прокачку

Сообщение IliaMoroz » 15 май 2013, 05:45

Michael_K писал(а):Простите за оффтопик... А есть реальный практический смысл гнаться за слоем 0.1 мм?

Ну вообще то повышается качество печати, Хот потеря в скорости печати. Пример Repliсator 2, читай интервью создателя модели.

pgs.proekant
Вы из Архикада печатаете?
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: 1 принтер на прокачку

Сообщение pgs.proekant » 15 май 2013, 09:57

Черчу в AutoCAD, экспортирую в STL , проверяю в netfabb, слайсю через Slic3r по все чаще Сейчас уже в KISSlicer
Последний раз редактировалось pgs.proekant 04 сен 2013, 19:16, всего редактировалось 1 раз.
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: 1 принтер на прокачку

Сообщение ReaN » 15 май 2013, 09:59

на слое 0.1мм уменьшается требуемое количество расплава (снижается скорость экструдера) - за счет этого можно повысить скорость печати периметров и инфилов (в разумных пределах), тогда время печати не такое критичное будет.
Печать на слое 0.1мм изначально качественней и ГОРАЗДО легче поддается механической (или другой) обработке.
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: 1 принтер на прокачку

Сообщение pgs.proekant » 15 май 2013, 10:31

Сейчас печатаю соплом 0.5мм, конструкция хот-енда экструдера следующая.
Prusa_Mendel сборка фото.jpg

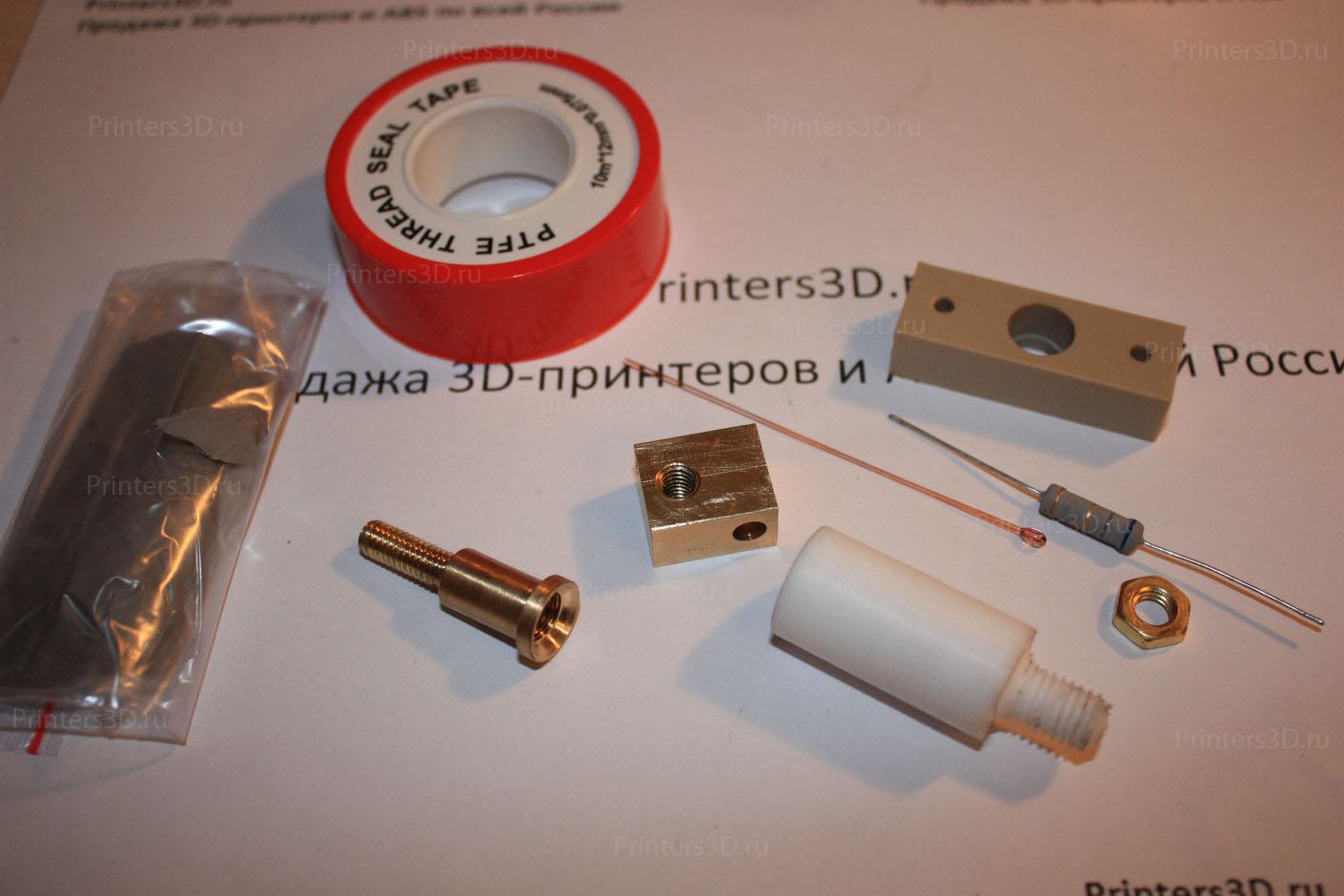

Детали экструдера
Prusa_Mendel сборка фото1.jpg
Собранный хот-енд

Замена сопла крайне неудобна, для этого нужно снимать большое количество деталей. Видел как просто меняются сопла у принтера X-Gen.

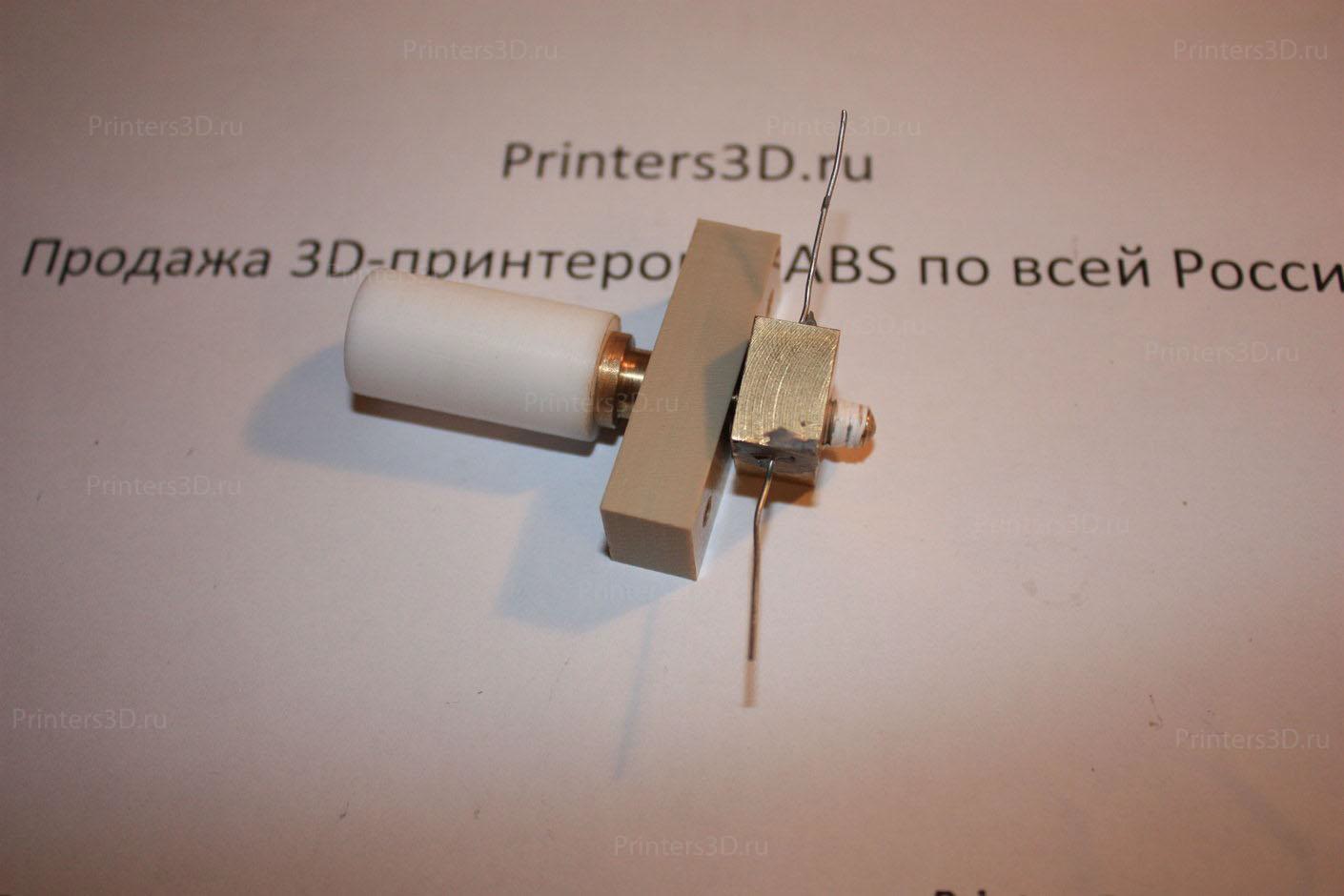

Хот-енд X-Gen принтера
Можно ли что-то подобное на мой принтер поставить?
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: 1 принтер на прокачку

Сообщение IliaMoroz » 15 май 2013, 10:36

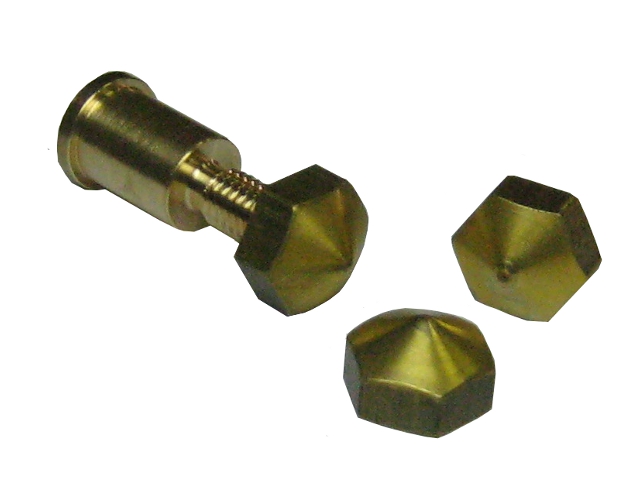

Существует метод уменьшения радиуса отверстия сопла. Это на случай, если не найдете сопло с диаметром 0.2 -0.35.
Каким пластиком печатаете?
По горячему концу, советую перейти на MakerGear: http://www.makergear.com/products/operators-pack
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: 1 принтер на прокачку

Сообщение pgs.proekant » 15 май 2013, 10:42

Принципиально для макетирования мне необходимо печатать ABS пластиком, т.к макет клеится из многих частей. ABS очень хорошо клеится если просто намазать поверхность раствором ацетона с тем-же пластиком и прижать поверхности. Волшебство да и только)
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: 1 принтер на прокачку

Сообщение setar » 15 май 2013, 14:25

IliaMoroz писал(а):По горячему концу, советую перейти на MakerGear: http://www.makergear.com/products/operators-pack

+1
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 1 принтер на прокачку

Сообщение karabas2011 » 15 май 2013, 15:47

pgs.proekant писал(а):
В первую очередь думаю приобрести Ремень и алюминиевые шестерни Т2.5.
Прошу помочь практическими советами, буду вам признателен за советы!


1 В первую очередь надо забить на домики и откалибровать принтер
а фотки калибровочных деталей в студию.

2 ремень дело десятое. У тебя слои валит как попало. Поэтому см пп 1
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: 1 принтер на прокачку

Сообщение pgs.proekant » 15 май 2013, 15:56

После сборки сразу откалибровал по инструкциям:
http://robozone.su/2012/01/23/slajser-s ... udera.html
http://robozone.su/2012/02/01/slajser-s ... ntera.html
о каких калибровочных деталях речь идет??? Честно признаюсь http://base3d.ru/CaliGator не пользовался пока.
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
Зарегистрирован: 03 май 2013, 20:29
Откуда: Астрахань
Skype: pgs.proektant
прог. языки: php
ФИО: Антон Сергеевич Рябицев

Re: 1 принтер на прокачку

Сообщение Radus » 15 май 2013, 19:45

Можете прислать модельку домика? Попробую на своем напечатать сравним качество?
А по мне так у вас переэкструзия. Уменьшайте поток пластика.
И еще слой увеличьте до 0,2 хотябы.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: 1 принтер на прокачку

Сообщение pgs.proekant » 15 май 2013, 21:57

Печатать некоторые детали этой модели слоем 0.2 пробовал, выходит не очень, т.к на макете бревна округлые, и со слоем 0.2 видны ступеньки. А вот подставку, крестовину на верху кровли и перекрытие между кровлей и 1 этажом печатал слоем 0.3 мм (это я в начале темы забыл упомянуть) Изображение
2013 05 15 комплект stl.rar
Комплект деталей моего макета
(1.13 МиБ) Скачиваний: 0
Мой принтер: RepRap prusa mendel i2; Хот-енд E3D Сопло: 0,4 мм; Прошивка: Marlin; Диаметр прутка: 3мм; Ремни: GT2. Интересы: печать в архитектурном макетировании.
По профессии инженер-проектировщик ПГС. 3D печать в Астрахани
Аватара пользователя
pgs.proekant

Сообщения: 86
