**holomrn** » 21 дек 2014, 00:03

sed_alex писал(а):1) На экране пишет: Mendel Ready - хотя конфиг точно настроен как DELTA...

В конфиге поправить и будет писать хоть вася пупкин.

Код: Выделить всё: // Define this to set a custom name for your generic Mendel, // #define CUSTOM_MENDEL_NAME "This Mendel"

**DMiTRONiK** » 21 дек 2014, 00:22

Собрал Mendel90 dibond на RAMPS, прошил и настраиваю Marlin.
Есть вопросов по осям и направлениям.
Концевики установлены стандартно (х -справа, у - ближний, z - вверху). Подключены в мин на рампсе, в прошивке максимальные отключены.
Управляю через pronterface.
1. При нажатии домой голова едет к концевикам, возле них и считает ноль координат - это нормально?
2. В таком режиме попробовал печатать, начал в воздехе выдавливать пластик(по z в самом верху). Как заставить опуститься?

**optron** » 21 дек 2014, 02:16

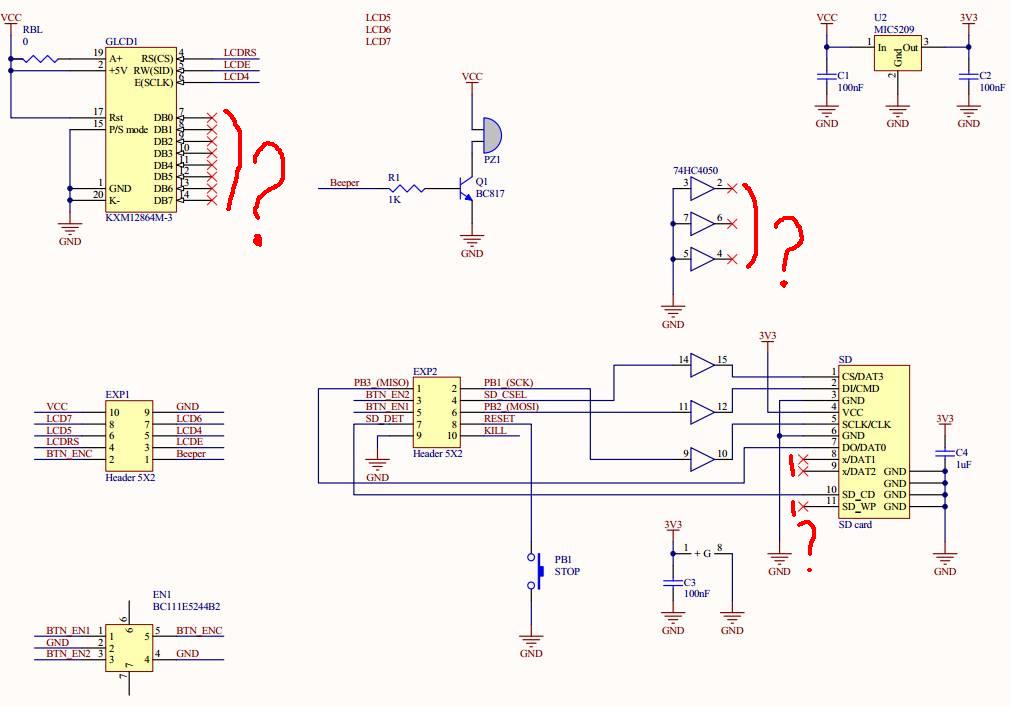

Решил собрать самостоятельно LCD контроллер, все компоненты для его сборки есть, не охота платить еще раз. Но не совсем разобрался по схеме http://reprap.org/mediawiki/images/5/51/RRD_FULL_GRAPHIC_SMART_CONTROLER_SCHEMATIC.pdf Что значат красные крестики на схеме? Что контакты не подключены? У кого может есть готовая платка для вытравки или схемка? Переходник уже сделал.

**Scald** » 21 дек 2014, 02:32

Да, они просто висят в воздухе. Есть вроде готовый проект в Альтиуме. Но там плата 2-слойная и смд-монтаж.

**optron** » 21 дек 2014, 02:54

Scald
Просто не понятно как дисплей работает без подключенных DB0-DB7 (шины данных).

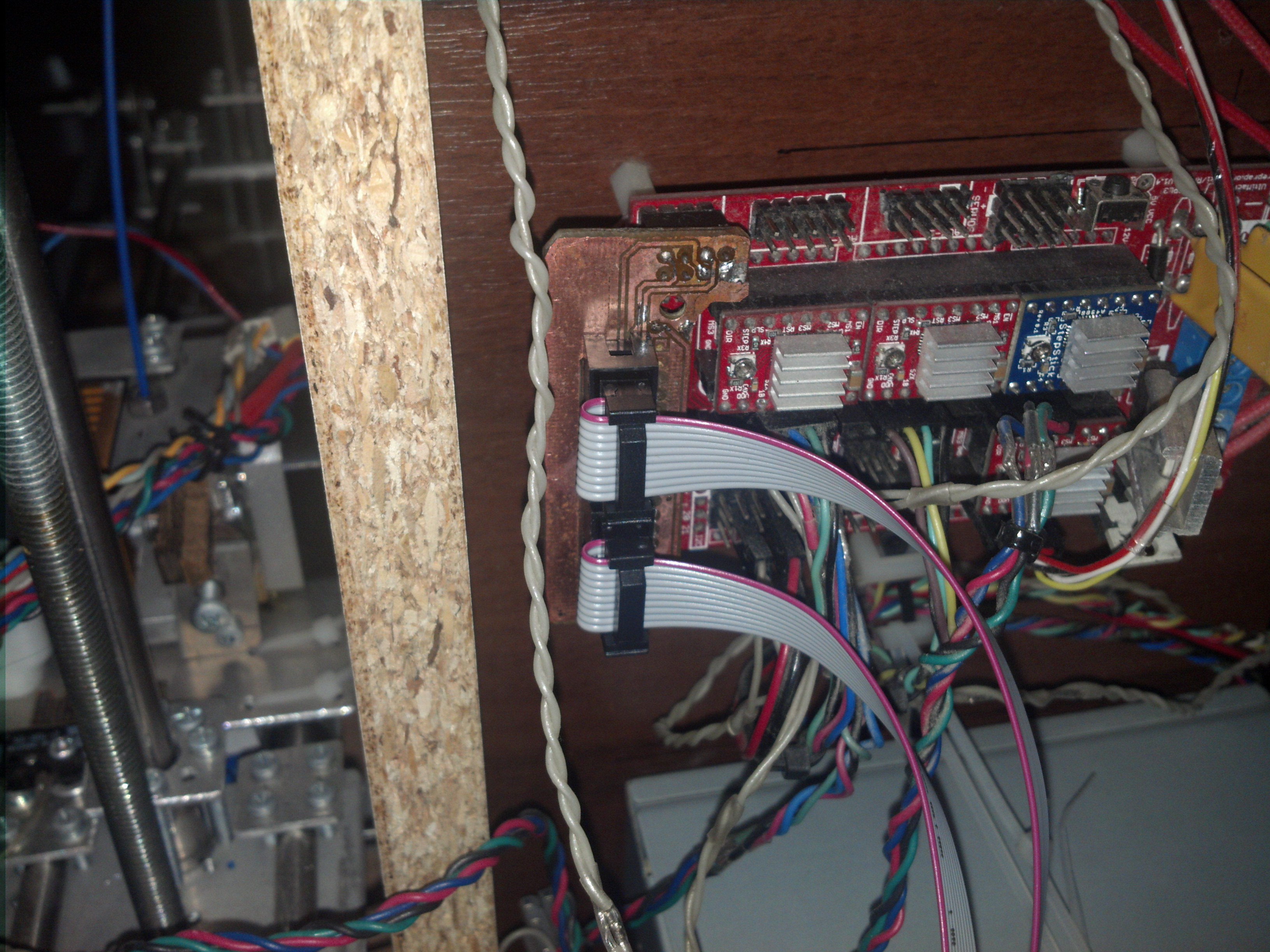

Плату могу сделать 2стороннюю, добыть бы готовую чтоб не проектить самому.
Может кто хотя бы сфотографировать плату дисплея с обеих сторон чтоб проще было разобраться и нарисовать свою?

**holomrn** » 21 дек 2014, 02:58

optron писал(а):Scald
Просто не понятно как дисплей работает без подключенных DB0-DB7 (шины данных).
Плату могу сделать 2стороннюю, добыть бы готовую чтоб не проектить самому.
Может кто хотя бы сфотографировать плату дисплея с обеих сторон чтоб проще было разобраться и нарисовать свою?

**optron** » 21 дек 2014, 03:02

holomrn
Форум глючит или Вы просто процитировали мое сообщение без ответа.

**holomrn** » 21 дек 2014, 03:03

глючит похоже.
дисплей умеет SPI.

**Scald** » 21 дек 2014, 03:03

Сама плата вообще-то в свободном доступе есть. Видать плохо искали

https://www.dropbox.com/s/wqzzqe1blw9olx8/%D0%97%D0%BD%D1%96%D0%BC%D0%BE%D0%BA%20%D0%B5%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202014-12-21%2001.00.36.png?dl=0

Если плата нужна не срочно и Вы живете в Украине - могу поделиться. Я скоро буду у китайцев партию заказывать.

**optron** » 21 дек 2014, 03:10

Все понял. Спасибо за подсказки. Дальше сам разберусь.

Добавлено спустя 58 секунд:

**sed_alex** » 21 дек 2014, 13:11

Приветствую!

Кто нибудь на пастель ставил термистор:
NTC 1000d-5 10k ?
.............
Разобрался - на пастель его ставить можно в конфиге прописывается как:

Код: Выделить всё: #define TEMP_SENSOR_BED 4

Сенсор пастели я правильно понял подключается на контакты "T1" ?
Непонятно почему тогда в конфиге они разделены ?

Код: Выделить всё: #define TEMP_SENSOR_0 -1 #define TEMP_SENSOR_1 -1 #define TEMP_SENSOR_2 0 #define TEMP_SENSOR_BED 4

**Didar-com** » 21 дек 2014, 16:18

Всех приветствую!

У меня 3д принтер reprar на контроллере arduino mega 2560 r3. При начале печати подготовка, после калибровка по осям, потом экструдер идет на центр, печатает 2 линии и останавливается. В журнале пишет:
17:50:48.880 : Resend:155
17:50:49.225 : Error: checksum mismatch, Last Line:157
17:50:49.225 : Resend:158
17:50:50.429 : Error: checksum mismatch, Last Line:160
17:50:50.429 : Resend:161
Что делать незнаю, программа repetier-host v0.90c, помогите с запуском

**Didar-com** » 21 дек 2014, 18:10

Всех приветствую!
У меня принтер начинает печатать, печатает первый слой и останавливается.
Что может быть, подскажите. в журнале пишет:
error: checksum mismatch, Last Line: 160

**Zhenya** » 21 дек 2014, 23:40

Всем привет ! у меня такие два вопроса

1. когда печатаю детали ( например набор деталей для prusa i2 ) то отверстия получаются меньшего диаметра, чем должны быть, хотя я все откалибровал( печатал кубик 20 на 20 и размеры отличались на сотые )

2. при калибровке стола, делаю зазор такой что бы лист бумаги пролезал достаточно плотно, во все точках столах. но когда нажимаю печать то печать идет немного выше того уровня которого я откалибровал, зазор намного выше . в слайсере z офсэт стоит ноль.

Подскажите как можно это все исправить. спасибо. :cry:

**Vovich70** » 22 дек 2014, 01:31

А в G-коде какая высота при начале печати стоит?
