Re: Новичкам. Задай вопрос - получи ответ

Сообщение holomrn » 21 дек 2014, 00:03

sed_alex писал(а):1) На экране пишет: Mendel Ready - хотя конфиг точно настроен как DELTA...

В конфиге поправить и будет писать хоть вася пупкин.
Код: Выделить всёРазвернуть
// Define this to set a custom name for your generic Mendel,
// #define CUSTOM_MENDEL_NAME "This Mendel"
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Новичкам. Задай вопрос - получи ответ

Сообщение DMiTRONiK » 21 дек 2014, 00:22

Собрал Mendel90 dibond на RAMPS, прошил и настраиваю Marlin.
Есть вопросов по осям и направлениям.
Концевики установлены стандартно (х -справа, у - ближний, z - вверху). Подключены в мин на рампсе, в прошивке максимальные отключены.
Управляю через pronterface.
1. При нажатии домой голова едет к концевикам, возле них и считает ноль координат - это нормально?
2. В таком режиме попробовал печатать, начал в воздехе выдавливать пластик(по z в самом верху). Как заставить опуститься?
Mendel90 DiBond, 10мм валы, RAMPS 1.4, E3D
DMiTRONiK

Сообщения: 27
Зарегистрирован: 29 май 2014, 18:08
Откуда: Славянск (UA)
Skype: dmitriy.solod
ФИО: Дмитрий

Re: Новичкам. Задай вопрос - получи ответ

Сообщение optron » 21 дек 2014, 02:16

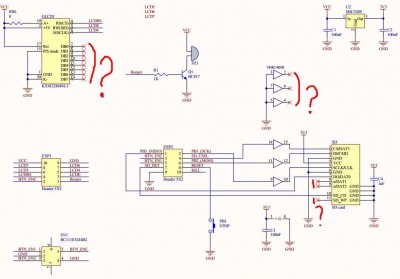

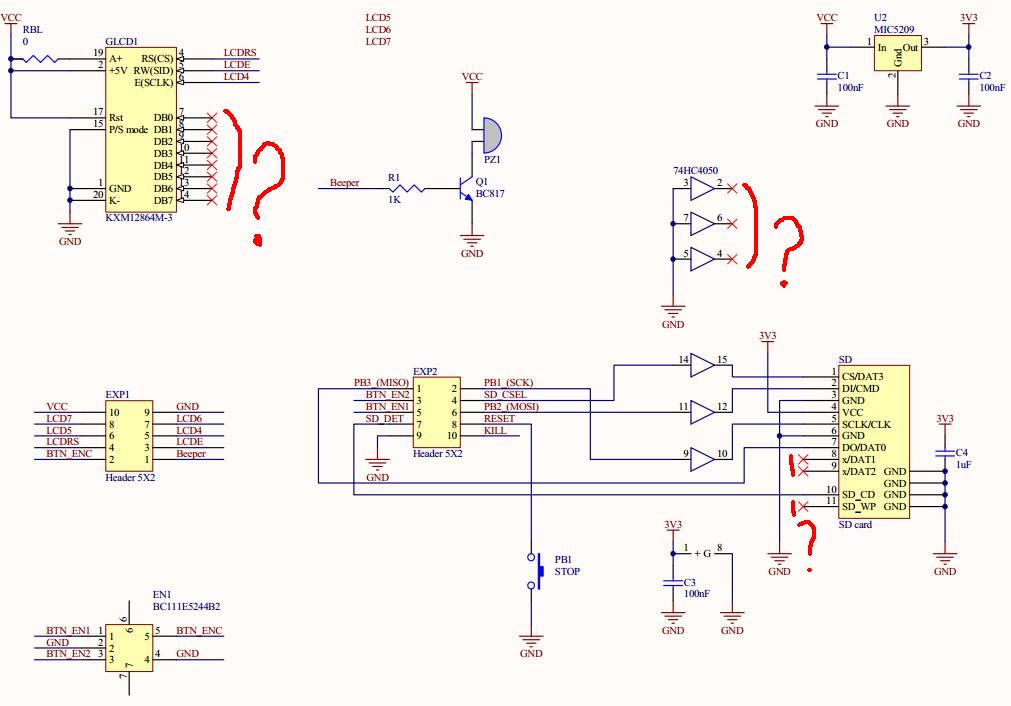

Решил собрать самостоятельно LCD контроллер, все компоненты для его сборки есть, не охота платить еще раз. Но не совсем разобрался по схеме http://reprap.org/mediawiki/images/5/51/RRD_FULL_GRAPHIC_SMART_CONTROLER_SCHEMATIC.pdf Что значат красные крестики на схеме? Что контакты не подключены? У кого может есть готовая платка для вытравки или схемка? Переходник уже сделал.
Вложения
Аватара пользователя
optron

Сообщения: 25
Зарегистрирован: 19 авг 2014, 00:50

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Scald » 21 дек 2014, 02:32

Да, они просто висят в воздухе. Есть вроде готовый проект в Альтиуме. Но там плата 2-слойная и смд-монтаж.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение optron » 21 дек 2014, 02:54

Scald
Просто не понятно как дисплей работает без подключенных DB0-DB7 (шины данных).
Плату могу сделать 2стороннюю, добыть бы готовую чтоб не проектить самому.
Может кто хотя бы сфотографировать плату дисплея с обеих сторон чтоб проще было разобраться и нарисовать свою?
Аватара пользователя
optron

Сообщения: 25
Зарегистрирован: 19 авг 2014, 00:50

Re: Новичкам. Задай вопрос - получи ответ

Сообщение holomrn » 21 дек 2014, 02:58

optron писал(а):Scald
Просто не понятно как дисплей работает без подключенных DB0-DB7 (шины данных).
Плату могу сделать 2стороннюю, добыть бы готовую чтоб не проектить самому.
Может кто хотя бы сфотографировать плату дисплея с обеих сторон чтоб проще было разобраться и нарисовать свою?
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Новичкам. Задай вопрос - получи ответ

Сообщение optron » 21 дек 2014, 03:02

holomrn
Форум глючит или Вы просто процитировали мое сообщение без ответа.
Аватара пользователя
optron

Сообщения: 25
Зарегистрирован: 19 авг 2014, 00:50

Re: Новичкам. Задай вопрос - получи ответ

Сообщение holomrn » 21 дек 2014, 03:03

глючит похоже.
дисплей умеет SPI.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Scald » 21 дек 2014, 03:03

Сама плата вообще-то в свободном доступе есть. Видать плохо искали :)

https://www.dropbox.com/s/wqzzqe1blw9olx8/%D0%97%D0%BD%D1%96%D0%BC%D0%BE%D0%BA%20%D0%B5%D0%BA%D1%80%D0%B0%D0%BD%D0%B0%202014-12-21%2001.00.36.png?dl=0

Если плата нужна не срочно и Вы живете в Украине - могу поделиться. Я скоро буду у китайцев партию заказывать.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Новичкам. Задай вопрос - получи ответ

Сообщение optron » 21 дек 2014, 03:10

Все понял. Спасибо за подсказки. Дальше сам разберусь.

Добавлено спустя 58 секунд:
Аватара пользователя
optron

Сообщения: 25
Зарегистрирован: 19 авг 2014, 00:50

Re: Новичкам. Задай вопрос - получи ответ

Сообщение sed_alex » 21 дек 2014, 13:11

Приветствую!

Кто нибудь на пастель ставил термистор:
NTC 1000d-5 10k ?
.............
Разобрался - на пастель его ставить можно в конфиге прописывается как:
Код: Выделить всёРазвернуть
#define TEMP_SENSOR_BED 4


Сенсор пастели я правильно понял подключается на контакты "T1" ?
Непонятно почему тогда в конфиге они разделены ?
Код: Выделить всёРазвернуть
#define TEMP_SENSOR_0 -1
#define TEMP_SENSOR_1 -1
#define TEMP_SENSOR_2 0
#define TEMP_SENSOR_BED 4
sed_alex

Сообщения: 22
Зарегистрирован: 29 ноя 2014, 04:06

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Didar-com » 21 дек 2014, 16:18

Всех приветствую!

У меня 3д принтер reprar на контроллере arduino mega 2560 r3. При начале печати подготовка, после калибровка по осям, потом экструдер идет на центр, печатает 2 линии и останавливается. В журнале пишет:
17:50:48.880 : Resend:155
17:50:49.225 : Error: checksum mismatch, Last Line:157
17:50:49.225 : Resend:158
17:50:50.429 : Error: checksum mismatch, Last Line:160
17:50:50.429 : Resend:161
Что делать незнаю, программа repetier-host v0.90c, помогите с запуском
Didar-com

Сообщения: 2
Зарегистрирован: 21 дек 2014, 16:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Didar-com » 21 дек 2014, 18:10

Всех приветствую!
У меня принтер начинает печатать, печатает первый слой и останавливается.
Что может быть, подскажите. в журнале пишет:
error: checksum mismatch, Last Line: 160
Didar-com

Сообщения: 2
Зарегистрирован: 21 дек 2014, 16:08

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Zhenya » 21 дек 2014, 23:40

Всем привет ! у меня такие два вопроса

1. когда печатаю детали ( например набор деталей для prusa i2 ) то отверстия получаются меньшего диаметра, чем должны быть, хотя я все откалибровал( печатал кубик 20 на 20 и размеры отличались на сотые )

2. при калибровке стола, делаю зазор такой что бы лист бумаги пролезал достаточно плотно, во все точках столах. но когда нажимаю печать то печать идет немного выше того уровня которого я откалибровал, зазор намного выше . в слайсере z офсэт стоит ноль.

Подскажите как можно это все исправить. спасибо. :cry: :)
Zhenya

Сообщения: 37
Зарегистрирован: 14 янв 2014, 14:21

Re: Новичкам. Задай вопрос - получи ответ

Сообщение Vovich70 » 22 дек 2014, 01:31

А в G-коде какая высота при начале печати стоит?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир
