Cпасибо большое, добавил Драгона. Вот наконец-то китаец-продавец разродился сегодня письмом со сцылкой на необходимое ПО, не прошло и 3 недели после получения. Скачал, поставил, прога с китайсоиероглифовым названием, но в шапке намек на сайт http://www.han-bot.com Так вот с этой прогой принтер ожил с родной прошивкой, с которой Mezli пришла. p.s. Пластик еще не пришел, поэтому попробовать в реале не могу, но без пластика как бы отпечатал пробный кубик.
У меня началось!!! Строится прюша i3. Электроника ардуино мега 2560, рампс 1.4. Механика собрана, все, кроме нагревов и термисторов подключено. Когда проверял электронику, то пытался выставлять ток на моторах. Крутил движки в пронтерфейс и пытался удержать валы рукой. Короче это предыстория. Сегодня стал запускаться по- настоящему. В хоум без проблем пошла только ось y. Z рычала и стояла на месте, x рычал и вибрировал. Прошивка у меня марлин, шаги настроены. Полез в прошивку и уменьшил скорости и ускорения. После этого все поехало. Причем уменьшил в несколько раз. После посмотрел и нашел максимальные скорости для хоуминга, а я уменьшил общую скорость. Значит ускорения помогли! Все моторы стоят 200 импульсов на оборот в режиме 1/16. Токи я еще подкрутил. Заметил, что драйвера моторов были очень горячие, моторы холодные. Поставил обдув и все стало нормальной температуры. Надо сфотографировать что получилось и показать общественности.
А теперь вопросы: 1. Какие должны быть скорости и ускорения в рабочем движении и при холостом ходе? 2. Какую скорость поставить на хоуминг? 3. Каким слайсером лучше учиться пользоваться? Я так понимаю что самые модные это kisslicer и slic3r. 4. Как в протерфейсе видеть текущее положение по координатам и текущую скорость? Может есть более удобный софт? 5. Где почитать про рекомендуемые температуры? Может есть где то описание применительно к марлину?
Разбираться мне еще и разбираться. Принтер пока стоит на работе.
a.stuliy писал(а):4. Как в протерфейсе видеть текущее положение по координатам и текущую скорость?
,
settngs > options > user interfase >enable 3d viewer >> птичку main visualization > 3d
перезапуск проги, двойной клик на желтом,, откроется на весь экран НО!!!!!!!!!!!! если комп слабый т,е, рам и видеокарта,,,будет грузить ЦП
правый клик на часы > диспетчер задач > быстродействие в начале печати бывает 0-10% ,чем дальше тем больше при 100%, принтер начинает моментами виснуть желательно вообще отключить визуализацию ,,,снять птичку и установить none interfase mode > compact
Добавлено спустя 9 минут 59 секунд:
JohnnyFive писал(а):Непонятный глюк... Нужен совет
Печатает принтер пару часов, а потом сбивается по оси Z. Т.е. поднимает голову на 150-200 мм и продолжает печатать в воздухе. Такая история уже не первый раз, на разных файлах. Не высокую мелочь печатает без сбоев. Как пофиксить?
проверь в ЦП ,как описал выше ,может проц грузиться (файл большой) через 2 часа доходит до 100% а на маленьком файле ,не доходит до 100% и все в норме
Сегодня я совершил глупость - подключил концевик кверху ногами (+ на сигнал, сигнал на +)
После этого электроника не заводится от внешнего питания, только от USB. Подскажите, пожалуйста, куда копать. Думал на диод D1 я так понимаю через него ардуина питается) - нормально звонится
UPD: грешу на регулятор напряжения на ардуинке, как можно проверить?
Последний раз редактировалось goodwind 01 июн 2014, 21:51, всего редактировалось 1 раз.
Как самым простым способом управлять с ПК 4мя шаговыми двигателями до 3.5А каждый? USB или COM или LPT? Интересует: покупное решение или Ваша самоделка. Если у кого есть опыт, прошу совета. Бюджет дохлый, не роспил Блоки питания и ШД куплены. Что в наличии:
Шаговый двигатель PL57H76-D8 4шт Многоканальный драйвер PLC230EU Блок питания NES-350-27 27В 13А DR-120-12, Блок питания, 12B,10A,120Вт
Сегодня я совершил глупость - подключил концевик кверху ногами (+ на сигнал, сигнал на +)
После этого электроника не заводится от внешнего питания, только от USB. Подскажите, пожалуйста, куда копать. Думал на диод D1 я так понимаю через него ардуина питается) - нормально звонится
UPD: грешу на регулятор напряжения на ардуинке, как можно проверить?
Оказывается, звонил я D2, а D1 спрятан под драйверами по X и Y.. D1 не звонится ни в одном направлении, видимо в нем и проблема
Hexapod писал(а):Как самым простым способом управлять с ПК 4мя шаговыми двигателями до 3.5А каждый? USB или COM или LPT? Интересует: покупное решение или Ваша самоделка. Если у кого есть опыт, прошу совета. Бюджет дохлый, не роспил Блоки питания и ШД куплены. Что в наличии:
Шаговый двигатель PL57H76-D8 4шт Многоканальный драйвер PLC230EU Блок питания NES-350-27 27В 13А DR-120-12, Блок питания, 12B,10A,120Вт
Я делаю , все самодельное (разве что шаговики нашел на свалке) управление через лпт, прога своя.

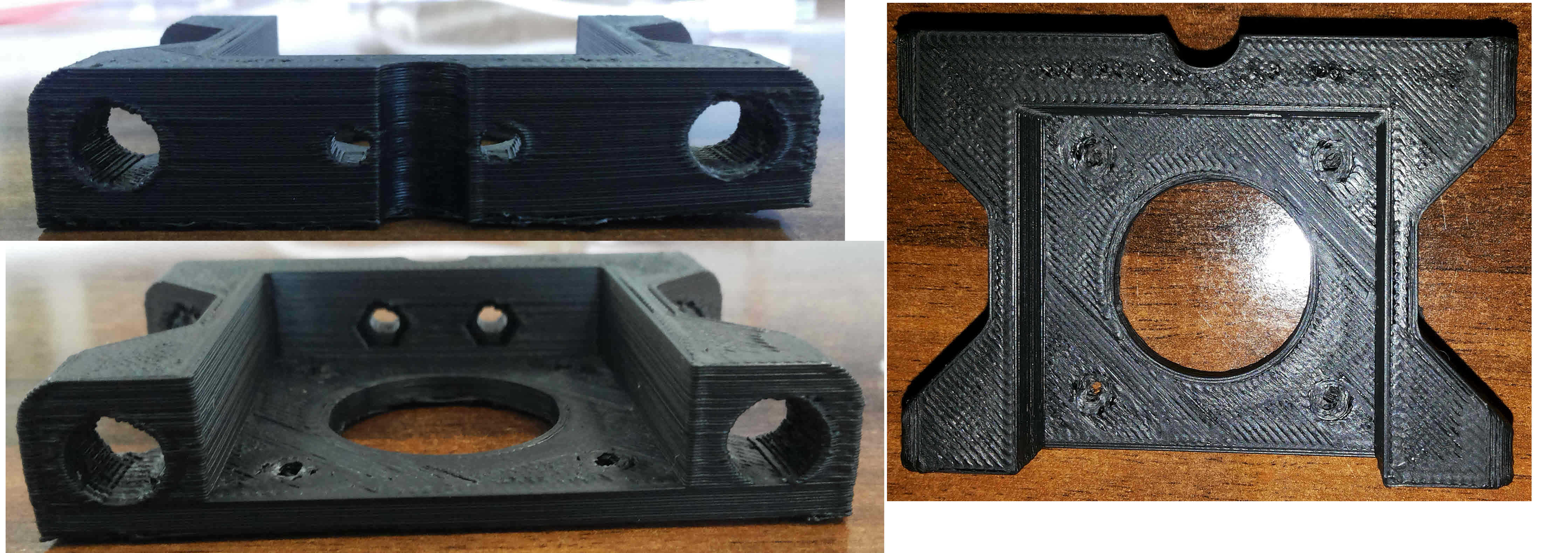

Оси и экструдер перекалибровал, на Z поставил фторопластовые гайки. На деталях происходит деламинация (но вроде помогает канцелярский клей-карандаш) и никуда не делась прежняя проблема: занижается диаметр маленьких отверстий. В Slic3r настройки экструзии по умолчанию. Что делать?
BADTRANS писал(а):Оси и экструдер перекалибровал, на Z поставил фторопластовые гайки. На деталях происходит деламинация (но вроде помогает канцелярский клей-карандаш) и никуда не делась прежняя проблема: занижается диаметр маленьких отверстий. В Slic3r настройки экструзии по умолчанию. Что делать?
Деламинация (для АВС) - поднять температуру стола (может термистор стола то же привирать градусов на 5-10), исключить сквозняки, в том числе и от вентилятора электроники и обдува экструдера (что бы не попадал ветер на деталь и не выхолаживал стол), для стопроц прилипания можно использовать для нанесения на стекло раствора авс в ацетоне, после остывания отщелкивается на раз, но во время печати держит лучше рафта. Если Вы печатаете ПЛА, то только играться температурой стола (50-60 градусов) ну и использовать обычный ПВА+ печатать юбку около 10 мм, тогда держит. (на холодном то же можно печатать, но опять же с большой юбкой и без гарантий отлипания, каждый раз по отверстиям (просто закладывайте в проект ширину экструзии (неудобно, но что делать) эта проблема известная, слайсеры никак не научат прокладывать периметры не по центру, а смещенными в сторону инфила) Диаметр больших отверстий тоже занижается и на самом деле линейных размеров то же (внешние увеличиваются) печатается в размер только Z (по понятным причинам) Опять же на увеличение размеров экструзии влияет скорость печати , чем выше скорость печати тем больше ширина экструзии, те в теории конечно можно слайсер научить корректировать инфил из скорости, но, что то это не работает никак, во всяком случае slic3r не понимает и не учитывает... По вашим деталям - поробуйте поставить на периметры инфил поменьше (например 90%)
Printer: mega Prusa (Mendel); Prusa i3 Firmware: Marlin Host: Prontoface Slicer: slis3r Filament: Pla - 3 mm, ABS 3mm Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm Electronics: Gen6, Megatronics 3.0, RAMPS 1.4 3d tools: RhinoCeros
whale писал(а):попробуйте киссилер там все отверстия печатаются в размер, еще для не отлипания лично я пользую лак для волос.
Киссилер точно учитывает ширину экструзии??? а периметры то же в размер печатает смещая их в сторону инфила? я упарился править размеры, там где нужно точное сопряжение...
Printer: mega Prusa (Mendel); Prusa i3 Firmware: Marlin Host: Prontoface Slicer: slis3r Filament: Pla - 3 mm, ABS 3mm Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm Electronics: Gen6, Megatronics 3.0, RAMPS 1.4 3d tools: RhinoCeros
whale писал(а):попробуйте киссилер там все отверстия печатаются в размер, еще для не отлипания лично я пользую лак для волос.
Нихрена там не печатается в размер. Нопхед объяснял почему. Он смог только PLA напечатать в размер. Единственный способ уменьшить занижение - снижать толщину слоя до 0.1 и тоньше. Или шаманить с инсетом.
Hexapod писал(а):Как самым простым способом управлять с ПК 4мя шаговыми двигателями до 3.5А каждый? USB или COM или LPT? Интересует: покупное решение или Ваша самоделка. Если у кого есть опыт, прошу совета. Бюджет дохлый, не роспил Блоки питания и ШД куплены. Что в наличии:
Шаговый двигатель PL57H76-D8 4шт Многоканальный драйвер PLC230EU Блок питания NES-350-27 27В 13А DR-120-12, Блок питания, 12B,10A,120Вт
1 если собирать фрезер ,самый простой и надежный ,,, MACH3 + LPT
2 USB или COM или LPT? >>> подключение ни каково отношения к амперажу не имеет ,,,да хоть 0,1 или 100 ампер
Подскажите пожалуйста какие значения ускорений для начала нужно выставить в марлине? По дефолту ни скорости ни ускорения мне не подошли - срываются шаги на моторах.
