Что-то вы не то советуете. Экструдер надо калибровать по длине подаваемого прутка. Если у вас на 100мм програмных подается 100мм реальных, а печатается плохо - надо смотреть диаметр прутка и настройки слайсера. Калибровать экструдер под конкретный пруток - глупо.

Экструдер мной откалиброван. Калибровал на 30 и 50 мм выдавленного пластика, все вроде норм. Диаметр прутка измерял цифровым штангелем - специально для этого его купил. Диаметр варьируется, так что взял средний. Экструзию на первом слое выставил в 0 (вкладка Advanced). Печатаю PLA на температуре 171 - при более высокой появляются сопли. Самое интересное, что в борьбе с соплями я дошел до ретракта 3.5, увеличивая его раз за разом до приемлемого результата. Попробую померить реальный диаметр сопла. А я не понял - зачем посоветовали увеличить температуру? Чтобы пластик активнее растекался, что-ли?

Dimon372 писал(а):Что-то вы не то советуете. Экструдер надо калибровать по длине подаваемого прутка. Если у вас на 100мм програмных подается 100мм реальных, а печатается плохо - надо смотреть диаметр прутка и настройки слайсера. Калибровать экструдер под конкретный пруток - глупо.

Вот тут, помимо калибровки по длине подаваемого прутка, есть еще точная калибровка, я описывал выше.
http://reprap.org/wiki/Triffid_Hunter%2 ... tion_Guide
Цитирую:
"E Steps Fine Tuning

Now, with everything very close to ideal values, we can finally dial E steps in that final little bit!
Find an object with flat tops on a number of levels, such as this cube stack test
Slice at 95% rectilinear infill. Use the lowest layer height you're comfortable with - the lower the layer height used for this test, the finer your resulting E steps calibration will be. I use 0.2mm for first run, and if I'm feeling ambitious I'll repeat this process at 0.1mm.
Print.
Ignore the first 5-6 layers because they're too sensitive to the exact height of the first layer. If it's obviously over-filling or under-filling, alter E steps or Z=0 point and restart the print.
Observe infill. If you can't see tiny little gaps between the lines, reduce E steps by 0.5% every 2 layers until you can see tiny gaps.
Observe solid top layers. If you can see tiny gaps, increase E steps by 0.5% every 2 layers until there's no gaps in the top.
Send the new E steps to your printer with M92 Ennn without even pausing the print - you will see the result in a couple of layers when the change is this small.
Goto 5 until the infill has tiny gaps AND the solid top layers do not.
Now, your E steps value is extremely fine-tuned! Save this value in your firmware's configuration and flash to make permanent."

Другой пруток воткнуть и весь этот тюнинг опять повторять? + Тут больше зависит от толщины слоя. К примеру при сопле 0.5 и выставленной ширине 0.4 для верха гладит лучше. А если поставить 0.6 - будет хуже.
Если эти настройки в слайсере руками не проставить на Advanced - он сам их посчитает. И возможно будет хуже.

В том то и дело что экструдер откалиброван корректно по правилам. На выдавливания 1мм филамента 1.75мм нужно было E1207.30 шагов. При этом получалась переэкструзия.

Dimon372 писал(а):Другой пруток воткнуть и весь этот тюнинг опять повторять? + Тут больше зависит от толщины слоя. К примеру при сопле 0.5 и выставленной ширине 0.4 для верха гладит лучше. А если поставить 0.6 - будет хуже.
Если эти настройки в слайсере руками не проставить на Advanced - он сам их посчитает. И возможно будет хуже.

Подозреваю, что у вас большие скорости и ускорения экструдера и ретрака.

plague писал(а):В том то и дело что экструдер откалиброван корректно по правилам. На выдавливания 1мм филамента 1.75мм нужно было E1207.30 шагов. При этом получалась переэкструзия.

Было бы идеально попробовать на другом пластике

Добавлено спустя 3 минуты 34 секунды:

Dimon372 писал(а):Другой пруток воткнуть и весь этот тюнинг опять повторять? + Тут больше зависит от толщины слоя. К примеру при сопле 0.5 и выставленной ширине 0.4 для верха гладит лучше. А если поставить 0.6 - будет хуже.
Если эти настройки в слайсере руками не проставить на Advanced - он сам их посчитает. И возможно будет хуже.

Рекомендуют перекалибровку после замены пластика делать всегда.
Диаметр разный, текучесть разная, присадки красители разные, следовательно температура разная.
Как без подбора параметров при смене пластика?

SDimok писал(а):Как без подбора параметров при смене пластика?

Хз. Я PLA печатаю. Купил 5 катушек китайских и все практически одинаково печатаются на 185 градусах. Диаметр плавает у всех немного. При смене катушки ничего особо не меняю. При слайсинге только температуру в зависимости от скорости немного меняю. Если побыстрее то 195 ставлю.

По сути без разницы что менять при калибровке экструдера.
Можно менять в прошивке Steps per mm для E
а можно тоже самое менять в слайсере - Extrusion multipler.

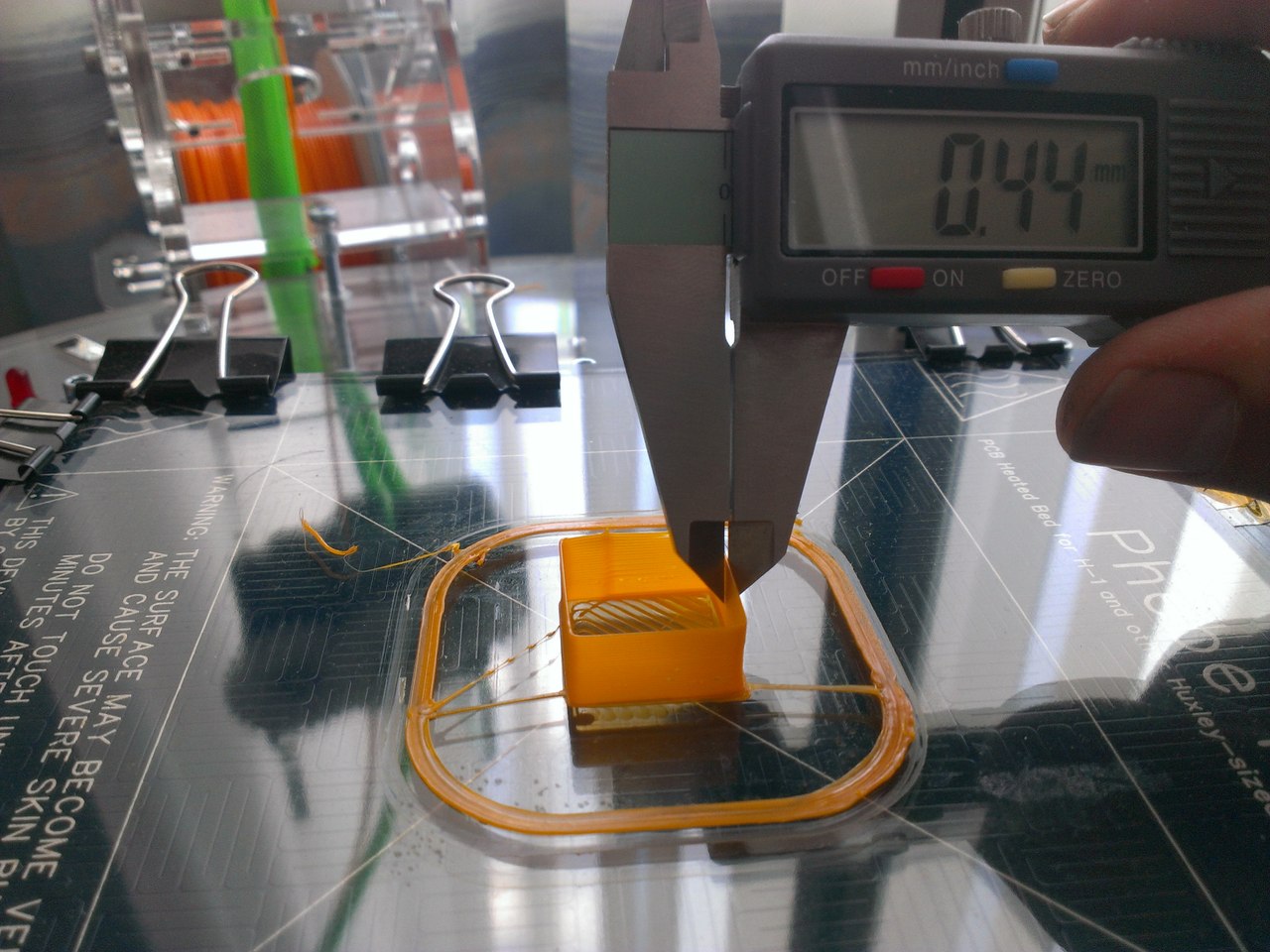

Калибровку надо производить таким образом, чтобы у детали в 1 периметр стенка была ровно той ширины что указано в слайсере!

Вот рекомендации автора slic3r
https://github.com/alexrj/Slic3r/wiki/Calibration

Добрый День! У меня такой к вам вопрос, все соединил вместе ( Mega 2560 R3 RAMPS 1.4 Controller + A4988 Stepper Driver Module /RAMPS 1.4 ) подключил питание,подключил термисторы,подключил двежки,залил прошивку мерлин, решил проверить работу движков ,установил Repetier-Host подсоеденился к плате все вроде бы нормально,захожу в управление нажимаю на одну из стрелок X,Y,Z но движок в движение не приводит ( хотя на LCD панели отображается изменения одной из координат. Двигатели подключио вроде правильно, сначала тестером нашел контакты одной проводки а затем подключил к самой плате( контакты 2А и 2 Б для одной обмотки двигателя ) Подскажите что я делаю не правильно и как это исправить ,спасибо! надеюсь на вашу помощь

Я бы проверил какой сигнал идет с драйвера на двигатель осциллографом (или просто тестером).
На драйвере есть спец контакт для замера напряжения. Начинать нужно с минимального (крайнее положение против часовой стрелки).
Еще полезно заранее проверить шаговики.

Чтобы снизить риск сжешь драйвер советую следущее:
Проверять по одному.
Использовать охлаждение радиатором.
Все манипуляции делать только на обесточеной схеме.

Удачного запуска.

А для начала попробуй поменять местами контакты одной из обмоток мотора.Ибо если обмотки включены навстречу,до движок и не повернется.

Доброго времени суток. Нам буквально на этой недели привезли 3D-принтер. Принтер китайский фирма насколько я понял WENBO марка WB-FDW-какие то цифры. Принтер с одним экструдером т.е только одноцветная печать в комплекте второго нет.
Устновил все программы. Работает от ReplicatorG-0040. До этого дел с 3D-печатью не имел. В принципе как выводить на печать модель генерить GCode разобрался все работает. Но есть некоторые технические моменты.
1.Когда нажимаю кнопку GenerateGCode появляется соответсвующее окошко.
Меня интересуют следующие параметры : FeedRate FeedTravel ну мож по английски не совсем правильно написал программа на работе)и толщина стенки. Первые два насколько я понял означают скорости. Почему там две скорости. Толщина стенки по умолчанию стоит единица. На что она влияет т.е эта единица это размер толщины в милиметрах? А если например больше поставить он толщину стенки изменит?
2. Я сделал полый куб. Все четко. А вот когда сделал полусферу, диаметр 3 см. то все тоже нормально но вот верх уже немного смазался, т.е потому что он описывает все меньшие круги и сопло слегка задевает середину. ну т.е во время построения вспомогательной сетки внутри полусферы. Как сделать чтоб верх сошелся нормально потому что все остальное очень хорошо. И потом в 3D-Max дизайнеры мне сделали файл обычной сферы диаметром 3 см. Почему то принтер воспроизводит ее мелкой. Вернее я останавливаю печать потому что уже сама сетка на столе мелкая очень размером буквально 1 см. Т.е почему то именно на сфере сбиваются размеры.
3.И потом везде пишут что температура экструдера должна быть 220 а стола 115
но при этих температурах низ смазывается не четко получается. ПОэтому ставлю температуру экструдера 200 (в инете написано это температура плавления пластика) а стола 70 градусов. Вроде нормально.
Хотел спросить эти температуры нормальные? Т.е нужно ли подгонять температуру в зависимости от размеров модели?

Radus писал(а):По сути без разницы что менять при калибровке экструдера.
Можно менять в прошивке Steps per mm для E
а можно тоже самое менять в слайсере - Extrusion multipler.

Калибровку надо производить таким образом, чтобы у детали в 1 периметр стенка была ровно той ширины что указано в слайсере!

Вот рекомендации автора slic3r
https://github.com/alexrj/Slic3r/wiki/Calibration

Привет. Там вроде написано что ширину нити надо смотреть в Ж-коде.
Кто знает как это выглядит напишите пример.

Добавлено спустя 6 минут 8 секунд:

Vovich70 писал(а):А для начала попробуй поменять местами контакты одной из обмоток мотора.Ибо если обмотки включены навстречу,до движок и не повернется.

Соединял по разному. Меняется направление вращения.Говорят если подключить 2а и 2б провода от разных обмоток то кирдык будет.

Добавлено спустя 1 минуту 11 секунд:

Zhenya писал(а):Добрый День! У меня такой к вам вопрос, все соединил вместе ( Mega 2560 R3 RAMPS 1.4 Controller + A4988 Stepper Driver Module /RAMPS 1.4 ) подключил питание,подключил термисторы,подключил двежки,залил прошивку мерлин, решил проверить работу движков ,установил Repetier-Host подсоеденился к плате все вроде бы нормально,захожу в управление нажимаю на одну из стрелок X,Y,Z но движок в движение не приводит ( хотя на LCD панели отображается изменения одной из координат. Двигатели подключио вроде правильно, сначала тестером нашел контакты одной проводки а затем подключил к самой плате( контакты 2А и 2 Б для одной обмотки двигателя ) Подскажите что я делаю не правильно и как это исправить ,спасибо! надеюсь на вашу помощь

Сколько проводов у мотора?

Zhenya писал(а):но движок в движение не приводит

Zhenya писал(а):Меняется направление вращения

Так что у тебя не так-то?))Двигает или не двигает?
