CaliGator - генератор калибровочных кодов

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

CaliGator - генератор калибровочных кодов

Сообщение setar » 25 апр 2013, 15:05

Для удобства пользователей 3D принтеров, мной создан генератор тестовых кодов.
http://base3d.ru/CaliGator/

в данный момент доступны следующие тесты:
  • raft - по сути это просто подложка, по ее качеству можно осуществлять калибровку стола
  • flow - подбор потока под конкретный материал
  • width - подбор ширины линии экструзии
  • temp - подбор температуры печати
  • suck - подбор величины отката подачи (ретракта)
  • suck_speed - подбор скорости отката подачи


Методика тестирования:
Прежде чем приступить к тестированию проходим по всем вкладкам проверяя параметры, выставляем значения по опыту,
которые на наш взгляд дают наилучшие результаты (позже я введу рекомендуемые профили для разных принтеров).

raft
в этом тесте наша задача получить равномерные, слегка придавленные линии.
Обращаем внимание на расстояние между линиями экструзии, оно должно быть равномерным по всей площади, по ним можно судить о наклоне стола (если один угол или сторону плющит больше других) или о неровности стола (если имеют место неравномерно расположенные участки с более сильным придавливанием).
Рафт делается на двойной высоте слоя и использует тройной поток.

flow
в этом тесте проверяется поток, он должен быть достаточен чтобы между линиями экструзии не образовывалось просветов (щелей), в то же время сильно завышенный поток будет давать выдавливание пластика за периметр модели.

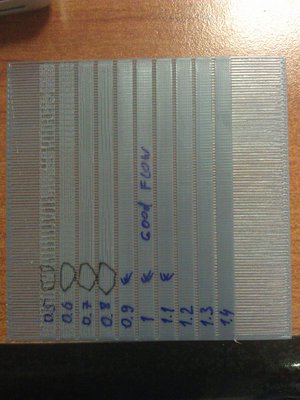

2013-04-25 14.48.36.jpg


width
в этом тесте меняется сразу два параметра: ширина между центрами выкладываемых линий, и поток который компенсирует увеличение требуемой площади экструзии.
При слишком плотной укладке линии будут мешать друг другу, а при слишком редкой будут появляться щели.
результатом теста является некоторый диапазон допустимых значений ширины одной линии экструзии
2013-04-25 13.48.02.jpg


temp
в этом тесте выбирается температура печати, ее хорошо видно визуально.
при недостаточном нагреве будет иметь место расслоение пластика, недостаточное сцепление с подложкой.
при чрезмерном нагреве будет наблюдаться обесцвечивание пластика или даже его "вскипание"

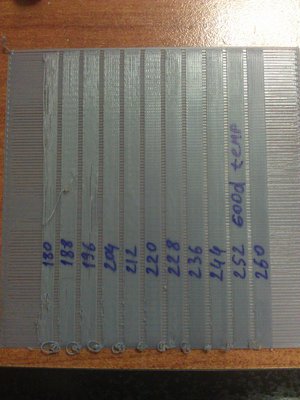

2013-04-25 15.38.29.jpg
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение ylvov » 20 апр 2014, 00:42

мне нужен. Калибровка нового экструдера (во эти)
2014-04-20 00-40-56 KISSlicer (Unregistered).png
2014-04-20 00-40-56 KISSlicer (Unregistered).png (4.07 КиБ) Просмотров: 3040
Аватара пользователя
ylvov

Сообщения: 221
Зарегистрирован: 20 июн 2012, 22:22
Откуда: Санкт-Петербург
Skype: garakata
ФИО: Юрий

Re: CaliGator - генератор калибровочных кодов

Сообщение pacutu » 28 апр 2014, 21:35

setar,
а чего там с тестами? их как-нибуть потестить можно?
pacutu

Сообщения: 116
Зарегистрирован: 16 июл 2012, 17:45

Re: CaliGator - генератор калибровочных кодов

Сообщение TedBeer » 29 апр 2014, 02:03

MonZon писал(а):Уважаемый TedBeer!
Очень бы хотелось воспользоваться программой для калибровки. Скачал питоновскую версию, отредактировал в батнике путь к питону и в конфиге вписал свои настройки. Запустил и получил код. Принтер при запуске слишком быстро стал крутить ось Z, где можно поправить скорость передвижения именно по оси Z в коде?

Питоновская версия сильно переписана. Теперь можно задать и скорость для оси Z.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: CaliGator - генератор калибровочных кодов

Сообщение MonZon » 06 май 2014, 09:54

Огромное спасибо!

Напечатал тесты temp, flow и width (пластик нижнетагильский ABS 3мм, сопло 0.5мм, прямой привод - wade).

По Temp не могу понять оптимальную температуру. От 235 до 260 имхо нормально, выбрал 245.


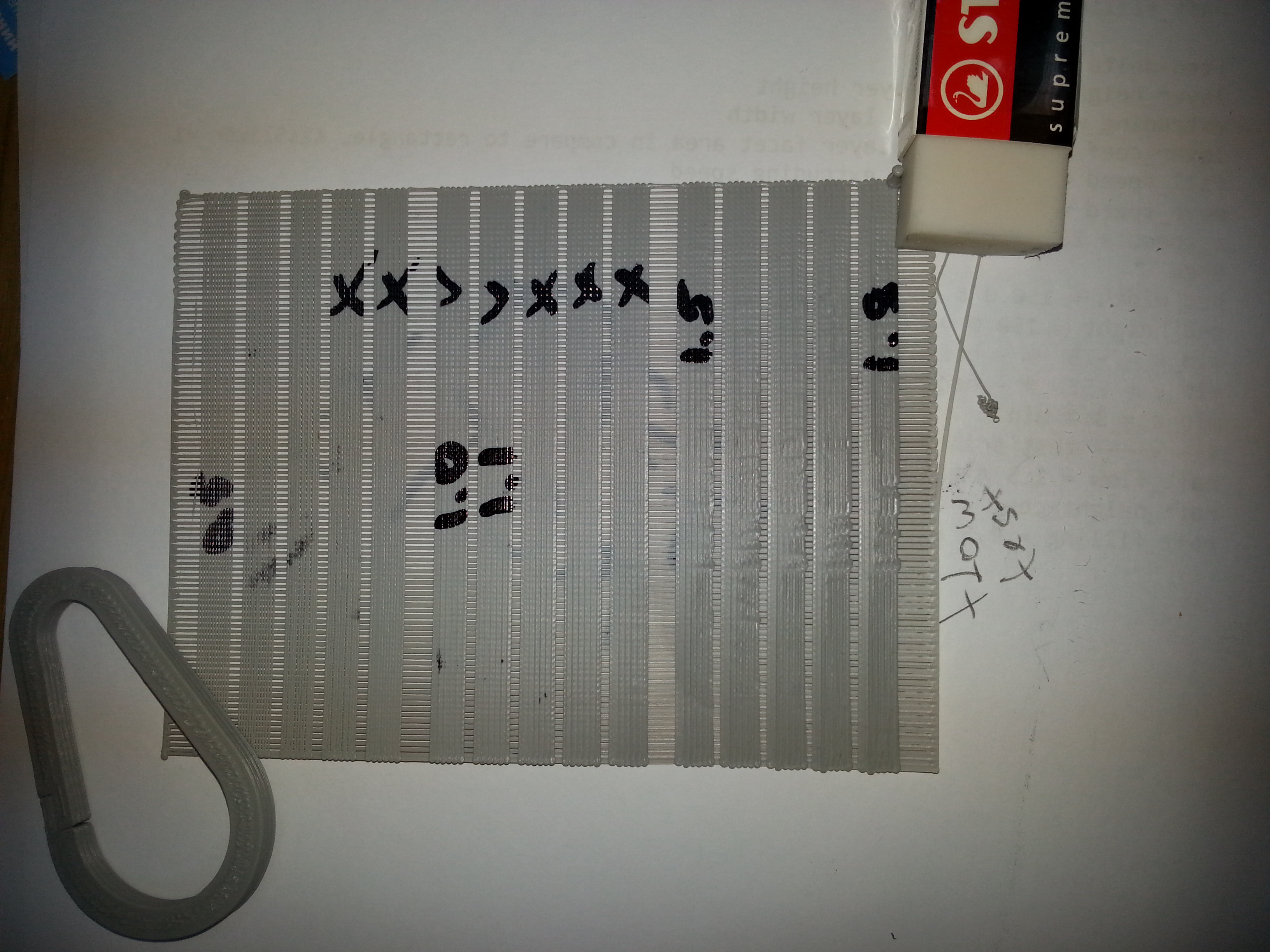

По Flow очень даже неплохо. Оставил 1.0.


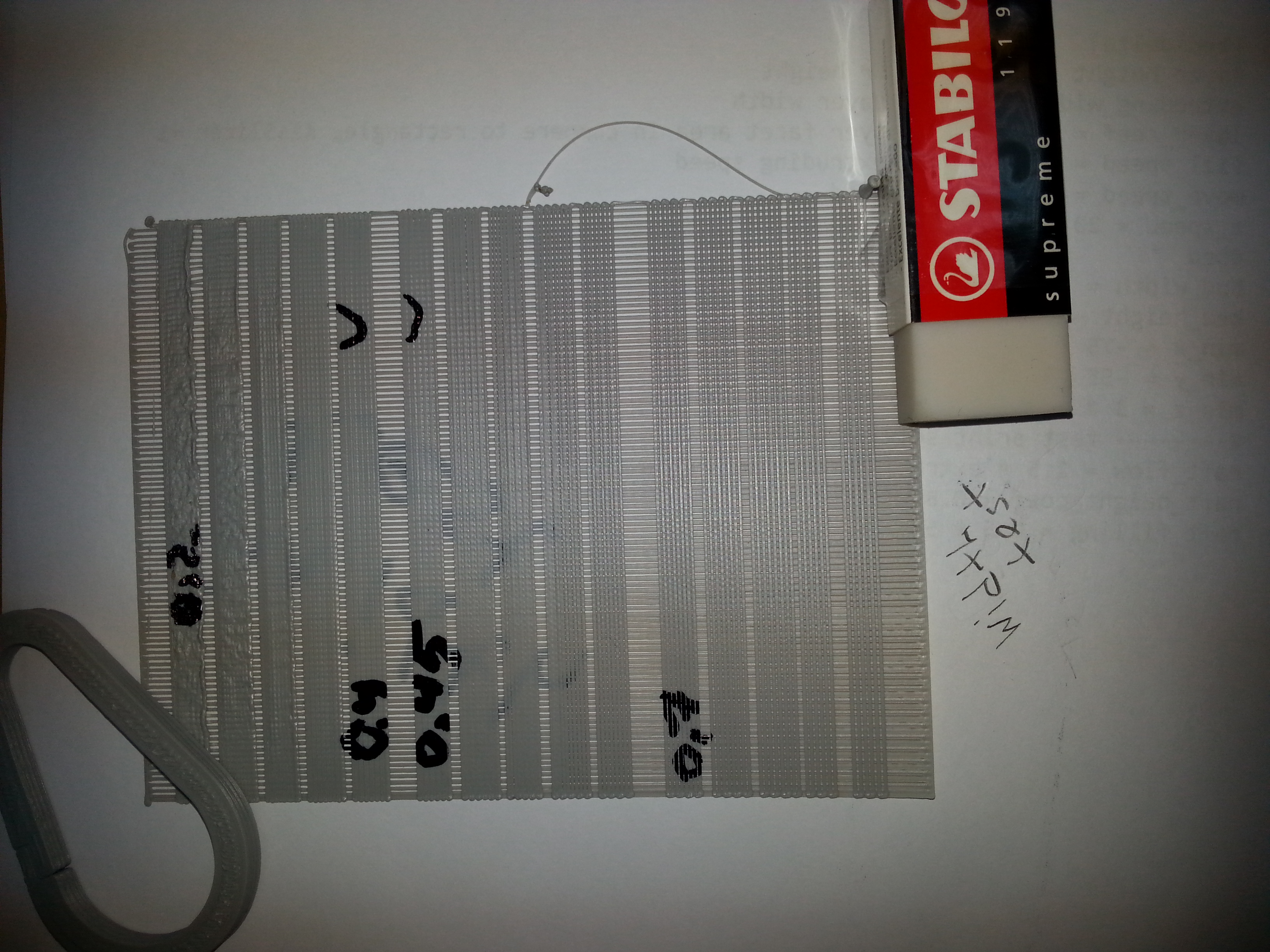

С тестом Width вообще все странно - на 0.2 - слишком много пластика, на 0.7 - наоборот мало. Выбрал 0.45 - оно в ширину 5мм,а не 6мм как при 0.4.


Прошу совета - все ли правильно выбрал?
Custom Prusa i2 (Marlin, Cura/S3D, ABS/PLA 3mm, Hexagon, geared, RAMPS),
Custom Smartrap Core XL (Marlin, Cura, PLA 1.75mm, J-Head, direct bowden, RAMPS).
MonZon

Сообщения: 83
Зарегистрирован: 12 окт 2011, 17:17
Откуда: Москва
ФИО: Юрий

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 06 май 2014, 10:25

так и должно быть - width подбирает плотность укладки и означает расстояние между нитями
Выбраны параметры правильно
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение MonZon » 06 май 2014, 11:33

setar писал(а):так и должно быть - width подбирает плотность укладки и означает расстояние между нитями
Выбраны параметры правильно


Спасибо. А то я думал что это означает ширину самой нити :oops:
Custom Prusa i2 (Marlin, Cura/S3D, ABS/PLA 3mm, Hexagon, geared, RAMPS),
Custom Smartrap Core XL (Marlin, Cura, PLA 1.75mm, J-Head, direct bowden, RAMPS).
MonZon

Сообщения: 83
Зарегистрирован: 12 окт 2011, 17:17
Откуда: Москва
ФИО: Юрий

Re: CaliGator - генератор калибровочных кодов

Сообщение Radus » 06 май 2014, 16:40

MonZon писал(а):
setar писал(а):так и должно быть - width подбирает плотность укладки и означает расстояние между нитями
Выбраны параметры правильно


Спасибо. А то я думал что это означает ширину самой нити :oops:

Спешу предупредить! флоу в калибраторе не совпадает с флоу в слайсере ! =)
А тест температуры бесполезный совсем, температуру лучше подбирать по расслоениям пластика при печати куба с 1 периметром.

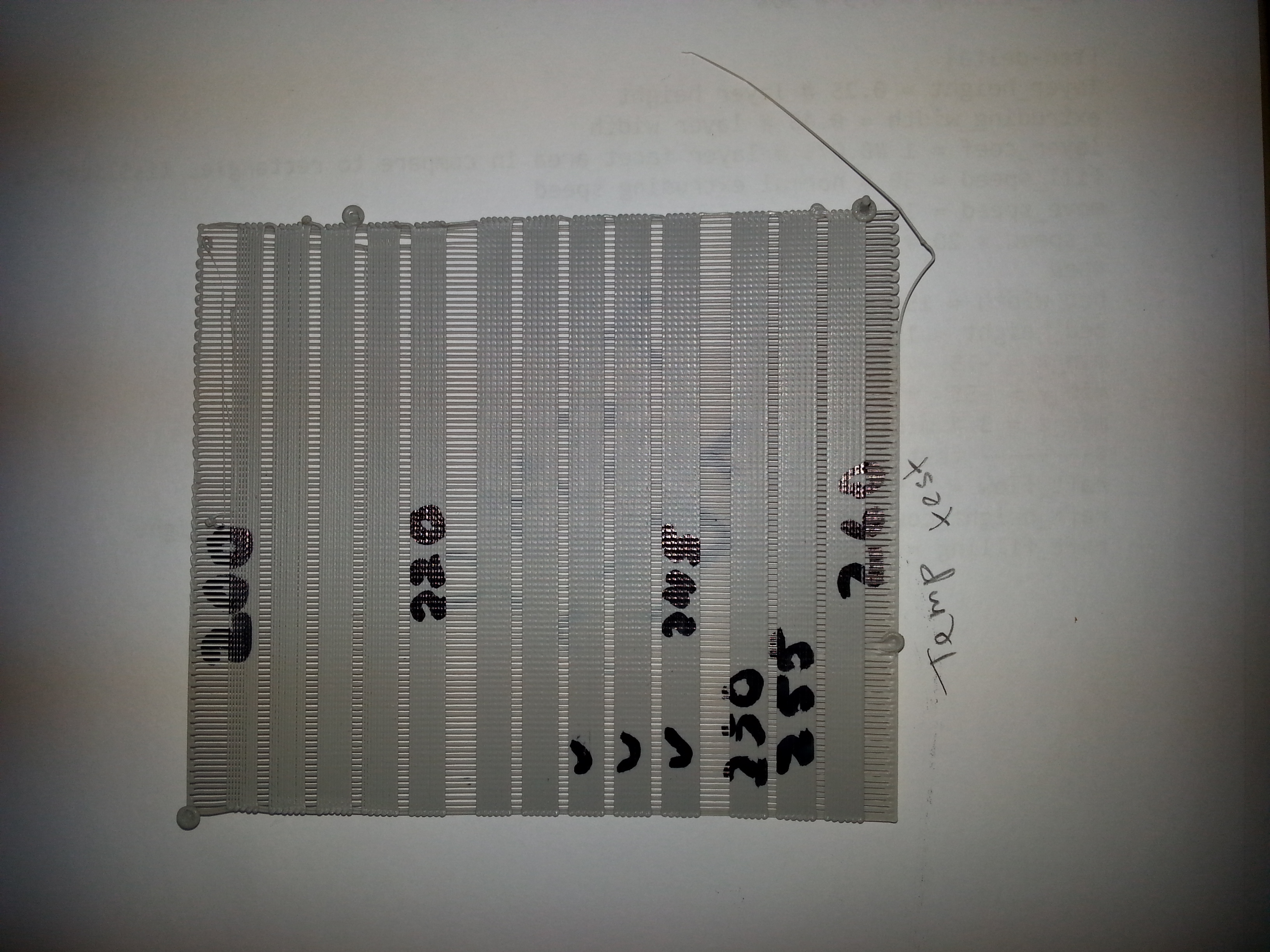

На фото слеа температура 240 с расслоениями.
Справа температура 260 расслоений уже нет.
Вложения
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 07 май 2014, 00:02

:) что это бэримор ?
кроме шуток, это не нормально
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение Radus » 07 май 2014, 13:44

setar писал(а)::) что это бэримор ?
кроме шуток, это не нормально

А точнее вопрос можно сформулировать? http://ru.wikipedia.org/wiki/%C1%FD%F0%F0%E8%EC%EE%F0,_%C4%F0%FE :sorry:
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 07 май 2014, 21:17

это же классика :) "Овсянка Сэр!"
вопроса нет, но квадрат из однослойной стенки таким быть не должен.
нужно поискать в теме про деламинацию я тестировал и фотки выкладывал, ничего подобного не наблюдалось (кроме отрыва от стола, но против этого у вас рафт)
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение Radus » 08 май 2014, 10:10

setar писал(а):это же классика :) "Овсянка Сэр!"
вопроса нет, но квадрат из однослойной стенки таким быть не должен.
нужно поискать в теме про деламинацию я тестировал и фотки выкладывал, ничего подобного не наблюдалось (кроме отрыва от стола, но против этого у вас рафт)

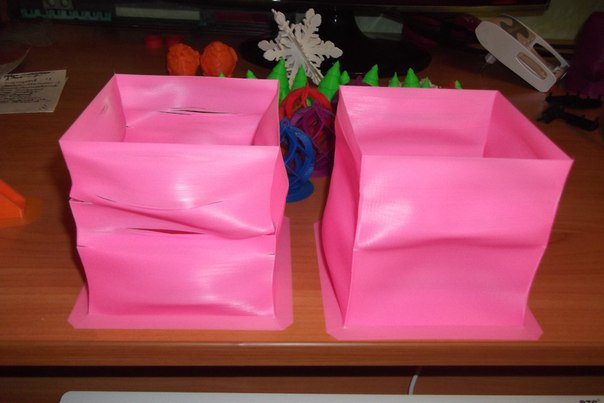

Это усадка АБС пластика, без усадки на открытом принтере никак.
Твои тесты скорее всего не добрались до нужной высоты =)
Кстати из ПЛА кубик идеальный получается без искажений.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: CaliGator - генератор калибровочных кодов

Сообщение setar » 08 май 2014, 22:30

попробовал, подтверждаю - действительно корежит сильно.
видимо от пластика зависит, раньше такого не наблюдал.
Аватара пользователя
setar
Site Admin

Сообщения: 10637
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CaliGator - генератор калибровочных кодов

Сообщение Radus » 08 май 2014, 23:10

setar писал(а):попробовал, подтверждаю - действительно корежит сильно.
видимо от пластика зависит, раньше такого не наблюдал.

Я перепробовал миллион АБС пластиков, китайские, русские, польские, чешские и все одинаково коробятся.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: CaliGator - генератор калибровочных кодов

Сообщение mixasty » 27 май 2014, 16:19

а что с сайтом случилось?
Аватара пользователя
mixasty

Сообщения: 5
Зарегистрирован: 03 сен 2013, 18:48
Откуда: москва
Skype: mixasty
прог. языки: C++

Re: CaliGator - генератор калибровочных кодов

Сообщение a.stuliy » 28 май 2014, 06:45

Принтер практически собран. Не очень хочется тратить пластик и время на подбор оптимальных параметров. Как можно запустить калибровку если сайт не доступен?
a.stuliy

Сообщения: 46
Зарегистрирован: 14 май 2014, 06:56
