Урра, заработало!.. (или - "примите в ряды")

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Урра, заработало!.. (или - "примите в ряды")

Сообщение Vlad-I » 06 апр 2013, 02:04

Спасибо участникам форума, с месяц был только читателем, море информации получил.

Давно интересуюсь темой 3d печати, решился наконец в начале марта чего-нибудь собрать-таки...

Почитав процентов 10% форума, заказал c репрапворлдс Megatronics v2, Nema, степдрайвы, J-Head, ну и там по мелочи еще, думал остальное прикупить уже в России где-нибудь в магазинах радиотоваров, хозмагах и рынках. Почитав еще 30% форума в течение недели, понял что направляющих и подшипников по вменяемой цене мне не найти, заказал на paoparts направляющие и подшипники, заодно прихватил там нагревательный столик и керамический нагреватель для хотенда.

Самое интересное что с паопартс, где заказывал позже, посылку EMS мне принесли уже через 6 дней после заказа, без предварительного звонка. Просто позвонили в 8 утра в дверь в субботу (!) и вручили коробку. Она еще трекаться нигде не начала даже!..

Направляющие и подшипники есть - дрель, ножовку в руки, - занялся рамой. В хозмаге взял алюминиевый квадрат (труба такая квадратная) 20х20 и 15x30 и шпилька M8 - решил сделать все по-своему, ну, черта характера такая :). За основу взял Prism с reprap.org.

Почему-то решил поставить чистый эксперимент - репрап с нуля, и не стал заказывать напечатанные детали (потом конечно с дрелью в руках частенько жалел об этом, но опыт есть опыт... :)). За недели полторы-две неспешно (дети маленькие в доме, не посверлишь особо) рама с направляющими готова.

К этому времени и посылка с Репрапворлдса импортнулась и вот-вот доползет. Кстати, удивлен работой почты - что это с ними? :) Посылка шла всего 22 дня до подмосковья... Из Китая в прошлом году по полтора месяца ждал.

Рама готова, БП взял в ближайшем компьютерном, по мануалу на youtube выпаял все лишнее (и что за мода пошла на youtube мануалы делать, нет чтоб по старинке - текстом и картинками). Тем временем мегатроникс с реправорлда подтянулся - теперь принтера полный комплект. За недельку скомпилил механику всю воедино, в ход даже пошли куски разделочной доски (у жены утащил :crazy:). Подпаял провода, включил питание...

Вот оно! Заработало! Столик бегает, X-каретка скачками, но перемещается, Z - постукивает, но ползет.

Как цеплял хотенд, фото и первая печать в следующем посте (если интересно и никаких правил не нарушил этим постом), просто давненько на русском не писал, все java да C++ :)
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев

Re: Урра, заработало!.. (или - "примите в ряды")

Сообщение setar » 06 апр 2013, 17:57

:) не нарушил, ты пиши, полезно и интересно
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Урра, заработало!.. (или - "примите в ряды")

Сообщение Vlad-I » 08 апр 2013, 03:02

Поскольку все детали для принтера готовились кустарным методом - дрель, ножовка и пластиковая разделочная доска, начал искать наипростейший экструдер, на thingverse такой нашелся Minimalistic Mk7 replacement. Используя его как концепт, выпилил детальки под 608 подшипник. Хотенд из репрапворлда собрал, кое-как прицепил его к экструдеру, подвел все провода - и вот наконец prontrface!

Поиграл со скоростью движения прутка, выдавил несколько дли-инных сопель, и отправил первую детальку на печать. Первые пять минут сидел, не отрываясь, любовался процессом. Все-таки на youtube видеть, или у cебя на кухне - разные вещи! :)

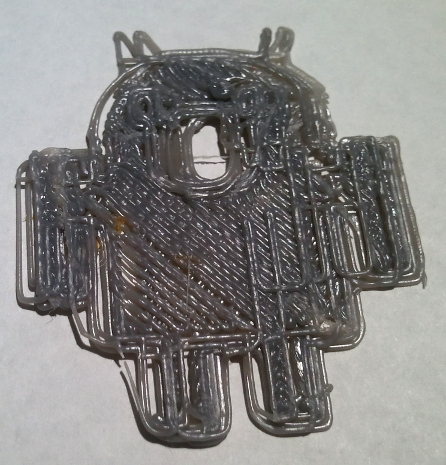

почти все удачно, но вразнос пошла ось X от перегрева степстика


Под конец печати начало колбасить ось X - было слышно постукивание движка. На картинках видно. Каретка вручную двигалась с усилием, но конструктив такой, что особо ничего не улучшить, и белая литиевая смазка не помогла.

тут ось X так заколбасило, что пришлось остановить печать


Пошел обходным путем - увеличил ток на драйвере, печать приободрилась, но ось X все равно подводила рано или поздно. Уменьшил все скорости в прошивке, Slic3r-е - чуть получше, но проблема никуда не делась. Догадался прикоснуться с радиатору на степстике - еклмн! Тут же приделал обдув на плату - и вот! У меня есть настоящий 3d принтер! :)

Быстренько ищу на thingverse детальки для оси X (которая все еще такая же тугая). Решил сделать вертикальную компоновку направляющих.

Печатал на черепашьей скорости 3 дня 3 детали x idler end, motor end и x carriage. На каждую уходило от 3 до 5 часов. Детали готовы - разобрал принтер.
Vlad-I

Сообщения: 307
Зарегистрирован: 06 апр 2013, 01:14
Откуда: Мытищи-Королев
