телескопическая ось Z

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

такая раздвижная система жизнеспосбна?

при должном подходе будет работать приемлемо
7
39%
никогда не будет использоваться даже в принтерах низшего класса
11
61%

Всего голосов : 18

Re: телескопическая ось Z

Сообщение zomby » 04 апр 2013, 15:30

Еще одна суперидея! Радиальная система координат, центральный винт печатает отдельная голова. Находясь над основной плоскостью печати выше на пару витков. Гайка оси Z ползет по свежеотпечатанной и уже застывшей оси.
Бухучёт - критерий истины. А то, на что Вы подумали- просто статья затрат.
zomby

Сообщения: 118
Зарегистрирован: 13 фев 2013, 11:17
Откуда: Нижегородские мы.
прог. языки: 1C- он кормит, C#- костыли мастерить

Re: телескопическая ось Z

Сообщение elmot » 04 апр 2013, 15:39

еще дурацкие идеи:
- можно по краям детали печатать вертикальные "рельсы", привод по оси Z становится 2 парами роликов с приводом.
- деталь под собственным весом погружается в жидкость с плотностью чуть выше пластика. привод Z отсутствует напрочь, температурный режим очень предсказуемый, мостики можно делать очень маленькие, но иногда придется в модели дырки предусматривать для затопления полостей.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: телескопическая ось Z

Сообщение Alex080969 » 04 апр 2013, 18:10

:lol: :ROFL: :good: :beer:
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: телескопическая ось Z

Сообщение FireFly » 05 апр 2013, 01:07

жесткач, блин флудеры, имхо тему в ад )))
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: телескопическая ось Z

Сообщение adenis » 05 апр 2013, 07:11

Кстати, а никого не задумывался над осью z организованной по принципу современных домкратов типа ножницы? Я на алибабе видел даже готовые платформы, правда 250*250 мм был по цене около 6500рублей (из алюминия). В принципе большинство деталей можно напечатать. Что думаете?
adenis

Сообщения: 54
Зарегистрирован: 31 авг 2012, 16:19

Re: телескопическая ось Z

Сообщение Alex080969 » 05 апр 2013, 07:37

А в чём у них преимущество перед винтовой парой?
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: телескопическая ось Z

Сообщение adenis » 05 апр 2013, 08:19

Alex080969 писал(а):А в чём у них преимущество перед винтовой парой?

Пока сам не придумал :D. Потому и спросил общественность.
adenis

Сообщения: 54
Зарегистрирован: 31 авг 2012, 16:19

Re: телескопическая ось Z

Сообщение setar » 05 апр 2013, 11:14

я думал, преимущество в том что одним шаговиком получаем подъём стола, гарантированно равный по сторонам и без перекосов
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: телескопическая ось Z

Сообщение karabas2011 » 05 апр 2013, 12:10

четыре шпильки по углам от одного шаговига дадут тот же результат. И подозреваю что дешевле
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: телескопическая ось Z

Сообщение TedBeer » 07 апр 2013, 04:12

Ну вот проект Japica сдулся
Funding Canceled
Funding for this project was canceled by the project creator about 6 hours ago.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: телескопическая ось Z

Сообщение faeton13 » 08 апр 2013, 01:25

setar писал(а):я думал, преимущество в том что одним шаговиком получаем подъём стола, гарантированно равный по сторонам и без перекосов

и переменный шаг по оси Z )

Добавлено спустя 5 минут 59 секунд:
TedBeer писал(а):Ну вот проект Japica сдулся
Funding Canceled
Funding for this project was canceled by the project creator about 6 hours ago.

зато какой размах был - аж до 5лямов программу выстроили )
90% моих ответов абсолютно верны, но входит ли это в их число?
Аватара пользователя
faeton13

Сообщения: 971
Зарегистрирован: 27 янв 2012, 13:01
Skype: fooltroll

Re: телескопическая ось Z

Сообщение Metaller » 25 авг 2015, 18:46

...давно не заходил...сейчас пролистываю всю ветку по 3D печати (задумал принтерок покрупнее себе сварганить, с облегчённым револьверным экструдером), ну и наткнулся тут на интересные засохшие ветки...про дистанционный привод экструдера (особенно на CoreXY) тоже мысля есть, но про это отпишу там...
...ну так вот...народ...а почему никто не делает Z по типу пантографических подъёмников?
...например как вот этот мотоподъёмник:
http://www.kuvalda.ru/catalog/6028/22544/
...штука достаточно жёсткая, высота подъёма тоже не маленькая... дельту перемещения по Z относительно приводного винта я думаю заложить в прошивку не проблема...
Аватара пользователя
Metaller

Сообщения: 69
Зарегистрирован: 19 дек 2014, 22:21

Re: телескопическая ось Z

Сообщение setar » 25 авг 2015, 18:57

встречал такие проекты, очевидный недостаток в отсутствии жесткости по одной из координат (если поднимаем по Z и располагаем плоскость пантографа по Z-Y то по X получаем "валкость")

Добавлено спустя 1 минуту 20 секунд:
решается конечно вторым пантографом в плоскости  X-Z но система получается громоздкой
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: телескопическая ось Z

Сообщение Metaller » 25 авг 2015, 22:05

...имеет смысл на мелких принтерах... чтобы поднимались по мере печати, а в нерабочем положении были не крупнее чемодана... а с чего взяться валкости при наличии нормальных подшипников на осях пантографа? расстояние между подшипниками большое, жёсткость должна быть хорошая... те же подъёмники и раздвижные леса не болтаются при работе...хоть там-то конечно точность не нужна, но болтанка там тоже не особо допускается...

да и второй пантограф много веса не добавит, а вот надобность в рельсах по Z отпадает, да и пантограф проще изготовить чем классическую Z на куче направляющих...ну и компактность в нерабочем виде тоже...

...и кстати говоря если принтер всё же не складывающийся а с обычным корпусом, то пантографом можно убавить количество направляющих и увеличить жёсткость стола в плане его горизонтальности, т.е. для уменьшения болтанки по Y ставим одну скажем 8мм направляющую и всё...вместо 2-4 12мм....а вообще при ширине пантографа ZX под полметра болтанки по ZY быть не должно.

...хотя.....на счёт экономии направляющих я конечно погорячился... они там в некоем видоизменённом виде есть, но они горизонтальные, для второго конца пантографа...и там достаточно простой плоской пластины и подшипника качения на конце рычага пантографа.
Аватара пользователя
Metaller

Сообщения: 69
Зарегистрирован: 19 дек 2014, 22:21

Re: телескопическая ось Z

Сообщение TedBeer » 25 авг 2015, 23:31

Metaller писал(а):...ну так вот...народ...а почему никто не делает Z по типу пантографических подъёмников?

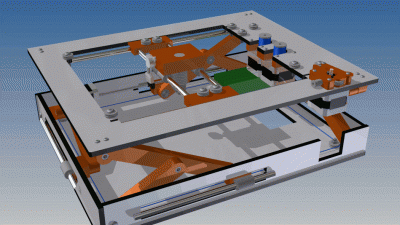

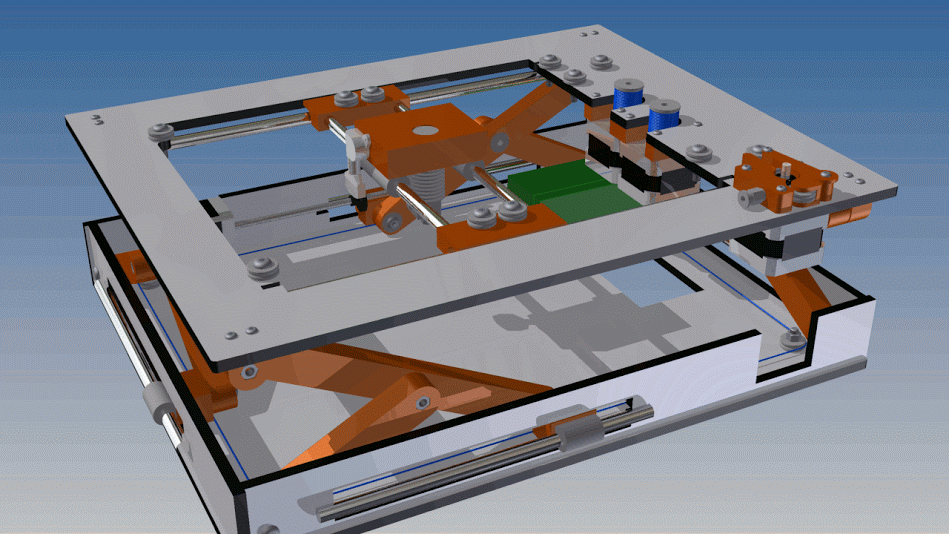

Есть у Nicholas Seward (разработчик принтеров GUS Simpson, Wally, LISA Simpson) в планах:

кликните на картинку:

тема на Гугл+
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард
