В Вашем случае перед звездочкой лучше поставить подшипниковую опору. Я на свой экструдер поставил опору BK10 в ней пара подшипников 6000 (обычные радиальные).

Тоже вот думаю) тогда буду ставить Пасиб за подсказку)


пс. хотел еще спросить ничего если я без муфты сделал? между шнеком и приводом?

Хорошая "жужжалка" (редуктор) но стОит не мало ((
А у опоры этой надо что-то доделывать под шнек или как-то в размер попадает?

Добавлено спустя 1 минуту 27 секунд:

alfamosk писал(а):
пс. хотел еще спросить ничего если я без муфты сделал? между шнеком и приводом?

Можно без муфты, если всё 100% соосно. Можно еще использовать армированный шланг (поливной например) и хомуты. Это помогает компенсировать просчеты в конструкции (как минимум).

муфта есть, но мужик который делал токарные работы говорит не надо.. но чет я сомневаюсь в соосности конструкции

Можно без муфты, если всё 100% соосно. Можно еще использовать армированный шланг (поливной например) и хомуты. Это помогает компенсировать просчеты в конструкции (как минимум).

В таких случаях соосно никогда ничего не получится. Лучше ставить муфту. Шланг не ставьте, ему настанет "каюк" очень быстро. Слишком большая нагрузка при пуске, первые пару минут, пока экструдер не войдет в режим.

тогда лучше поставить наверно?. чтоб уж точно? вообще, чет конструкция у меня получается какая то сложная(((...

чет конструкция у меня получается какая то сложная(((...

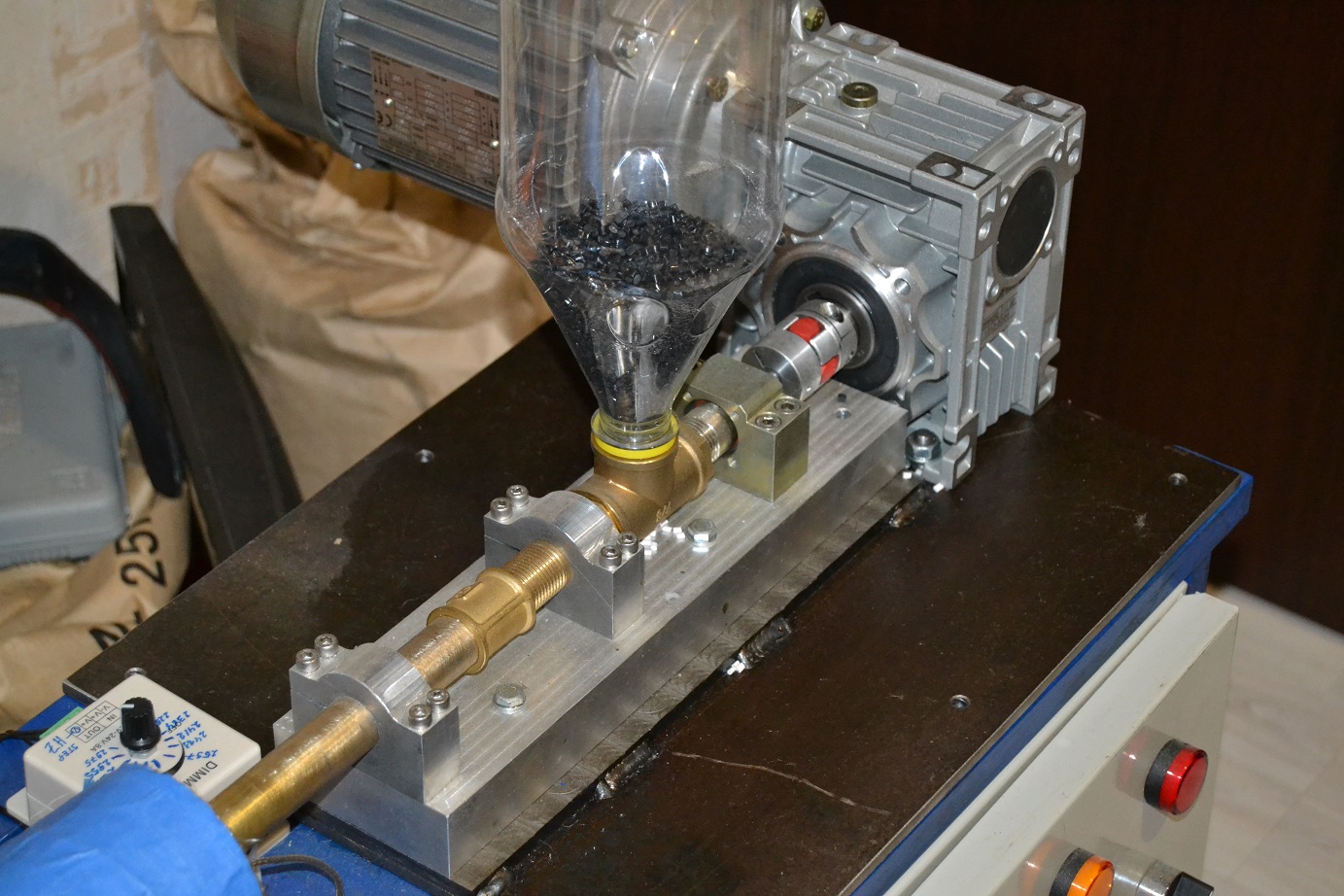

Я тож думал поначалу что-то похожее сделать но потом решил купить двигатель с червячным редуктором причем первая покупка двигателя мощностью 250Вт не принесла ожидаемого результата пришлось другой мотор на 500Вт с редуктором покупать Сейчас все работает как автомат Калашникова

А я хочу хотя бы запустить для начала) попробовать будет ли работать) если заработает надо улучшать) и мотор другой и намотчик делать

Конечно лучше использовать гибкую муфту и упорный подшипник чтобы снять осевую нагрузку.

Сираж писал(а):Конечно лучше использовать гибкую муфту и упорный подшипник чтобы снять осевую нагрузку.

тогда надо будет допилить немного этот экструдер, сделать как надо) не хочу потом покупать еще одно сверло

блин, не так то просто собрать этот экструдер!))) то одного не хватает, то другого...

щас чтоб исправить привод надо трубу полую, сверлить, к токарю идти.. капеец


псы, а когда мотор выбираете на экструдер, на что обращать внимание? на обороты или ньютоны?

Да уж... думал уже посмотреть на экструдер в работе ))
А я всё никак не соберусь собирать даже. Вот сегодня только трубу в гараже взял... вчера испытал нагреватель, который (точнее 3шт) приехал уже более месяца назад, и получил еще один комплект рех100 с твердотельным реле (на всякий случай). Осталось начать да закончить )) Мне проще, у меня токарный есть, но уметь бы и знать бы с чего начинать )))
А вообще планирую под трубу (3/4 вроде) сверло найти (говорят должно хорошо подходить какое-то) и найти из чего теплоизоляцию сделать между нагревателем и бункером. Моторчик пока испробую от дворников, через цепь или ремень от ГРМ (шестерни напечатаю). А там видно будет.

3\4 мотором от дворников тяжело будет крутить если вообще получится
Берите лучше обычную 1\2 трубу(латунный удлинитель) + сверло по дереву на Ø14-15мм. в зависимости от внутреннего размера трубы. Или можно взять сверло по бетону на Ø18 у него тело Ø15. Зачем на грабли вставать когда на этих граблях уже краска облезла от постоянных первопроходчиков.

У меня нагреватели в диаметре вроде под 3/4 трубу... Разве что втулку выточить.. их же не сожмешь меньше. Ленточные, типа хомута.
А на счет граблей вы правы.. но это всё из-за невнимательности или потому что "так надо", ну или потому, что инф. по теме разбросана и всё перемешалось в голове (( Картинок мало, а букв много. Мне как-то по картинкам почему-то проще. (

у меня труба 1/2 из нержи и сверло 16ое.) на самом деле оно вроде 15 вроде как)) там только конец 16ый.. и то были проблемы подобрать подшипник упорный, поставил через втулку
я бы запустил но первопроходцы говорят что надо укрепить мою конструкцию со шнеком) вот и буду делать отдельный привод с цепью чтоб просто крутил шнек.) подключать электронику и в путь) сегодня спустя 2 месяца (не отправлял мужик один) пришли наконец то гранулы))
абс и РА6 вроде)

Добавлено спустя 2 минуты 9 секунд:

Revenger писал(а):У меня нагреватели в диаметре вроде под 3/4 трубу... Разве что втулку выточить.. их же не сожмешь меньше. Ленточные, типа хомута.
А на счет граблей вы правы.. но это всё из-за невнимательности или потому что "так надо", ну или потому, что инф. по теме разбросана и всё перемешалось в голове (( Картинок мало, а букв много. Мне как-то по картинкам почему-то проще. (

тоже по картинкам проще)) но даже посмотрев картинки по ходу постройки вылезает куча подводных камней.) ну, схему я кинул на пред страницах, уже будет проще подключать электронику)) надеюсь она точно правильна)
