пока в печати были только короткие мосты в пределах 10-15 мм. сдувания не заметил.
надо как время появится на длинных проверить

hunter03 писал(а):пока в печати были только короткие мосты в пределах 10-15 мм. сдувания не заметил.
надо как время появится на длинных проверить

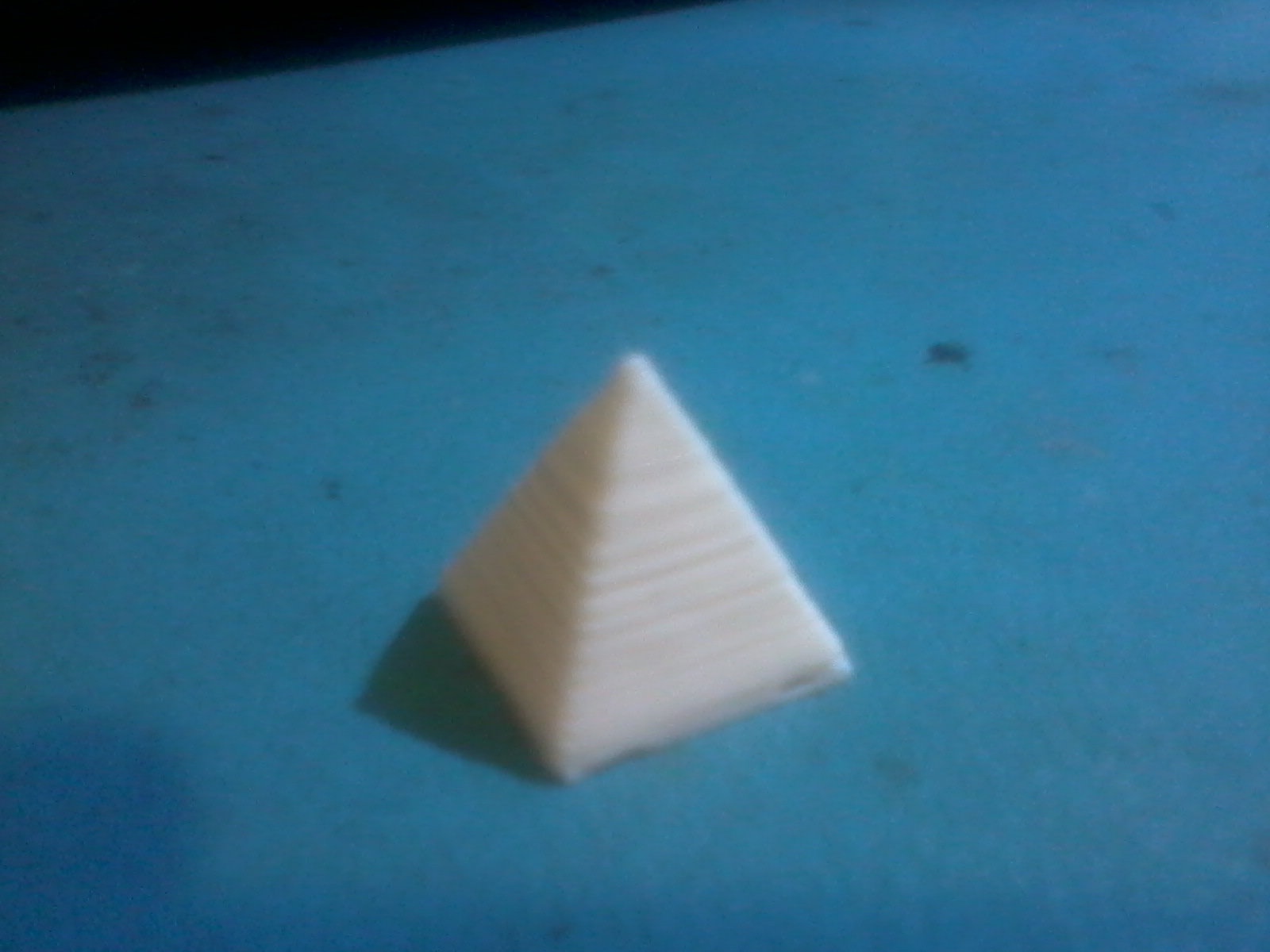

И если будет возможность принтани пирамидку, как вершина получится целиком от обдува зависит

сопло 0.5
слой 0.35
скорость 60
охлаждение с 5 слоя
пирамида 20*20
печаталась в количестве 1 штуки

качество фотки плохое так как фотик только в телефоне.

Зы. на низ не смотрите. после очередной переборки стол некалиброван.

Вроде хорошо остриё печатает- значит обдув полноценный.
Обычно под пирамидкой понимаю калибровочную пирамидку типа http://www.thingiverse.com/thing:8757/#remixes
В ней ещё ретракт хорошо настраивать.

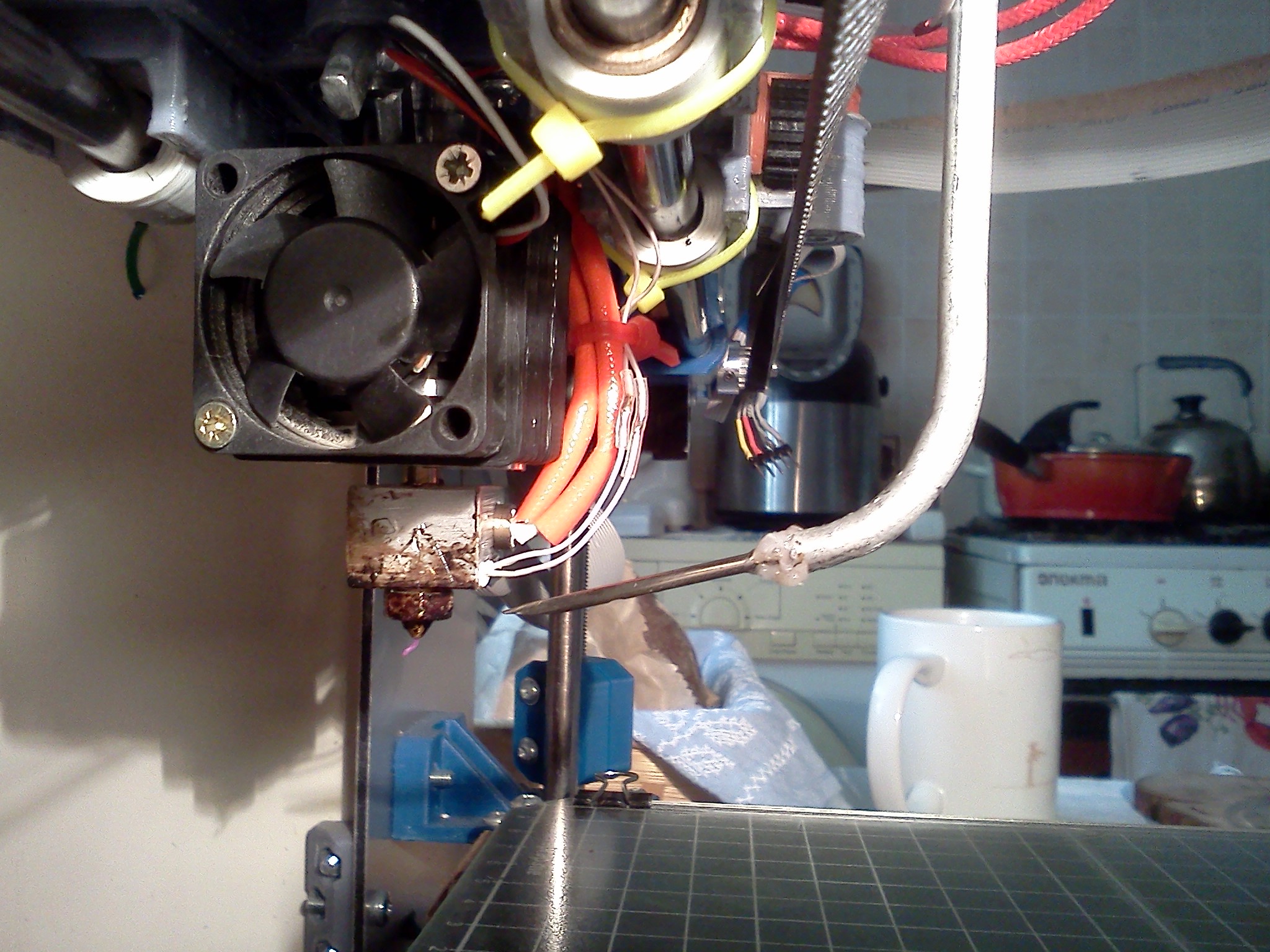

Купил компрессор на 2 дырки с регулятором.
Кусол алюминиевой трубки от ТВ антенны (их полно на крышах:)
Игла толстая от системы - снял лишний пластик, нагрел и вплавил в трубку.

Пирамидка из ABS слой 0.3 температура на верхнем пределе (без охлаждения каша получается)
ЗЫ Остальные фотки форум отказывается грузить - ошибка идёт "Не удалось закачать вложение ./files/15403_7c2d2bb5c40d449b7925d73882e50e7c."

И на сколько хорошо это работает?

Пока всё устраивает. Но ещё мало напечатано.
Учитывая что второй патрубок с компрессора не задействован то есть возможность усилить обдув в два раза.

ABS

Отлично выходит. А можно управлять скоростью обдува? И как сказывается что обдув идет только с одной стороны?

Думаю скорость обдува реализовать через симистор на 220В компрессора. Нужно ШИМ выход регулятора (на сколько я понимаю в слайсерах уменьшение скорости обдува создает ШИМ выход, я прав?) согласовать с симистором через гальваническую развязку. Наверное можно будет просто обойтись опторазвязкой и интегрирующей цепочкой перед симистором. Или трансик небольшой намотать. Как вы считаете?

Считаю обдув с одной стороны достаточным. Реализовать с двух сторон не проблема, но пока не вижу ни какого смысла.

Имхо вообще плохая затея шимить аквариумный компрессор. В крайнем случае строить сифу, но оно того не стоит.. В аквариумах ведь как регулируют поток воздуха? Зажимом перекрывают трубку, точно так же в капельницах. Возможно проще по этому принципу, приделать серву и перегибать ею трубку. Тока прошивку пилить придется.

Пилить пожалуй не много, просто выводить значение обдува (0-255) на свободный пин для сервы, а чтоб она не сильно крутила значение это поделить на какой то коэффициент
можно и не пережимать трубку, а напечатать заслонку самоварного типа

А от чего такой компрессор у товарища karabas2011
Аквариумный ?

how_eee писал(а):Отлично выходит. А можно управлять скоростью обдува? И как сказывается что обдув идет только с одной стороны?

там крутилка есть - сбоку торчит. Всё регулируется.
Когда сопло длинное - его воздух вполне огибает. Но можно и второй шланг задействовать.

PLA. Я не учел что верх печатается оооочень медленно - 15сек в слайсере забито на слой.
Надо с доп деталью напечатать либо уменьшить мин время печати...


Добавлено спустя 5 минут 1 секунду:

Думаю скорость обдува реализовать через симистор на 220В компрессора. Нужно ШИМ выход регулятора (на сколько я понимаю в слайсерах уменьшение скорости обдува создает ШИМ выход, я прав?) согласовать с симистором через гальваническую развязку. Наверное можно будет просто обойтись опторазвязкой и интегрирующей цепочкой перед симистором. Или трансик небольшой намотать. Как вы считаете?

Считаю обдув с одной стороны достаточным. Реализовать с двух сторон не проблема, но пока не вижу ни какого смысла.

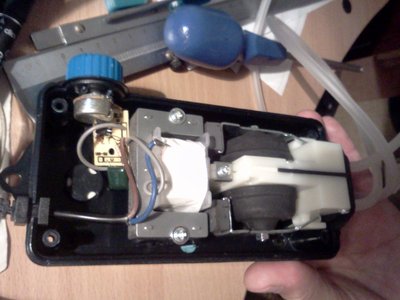

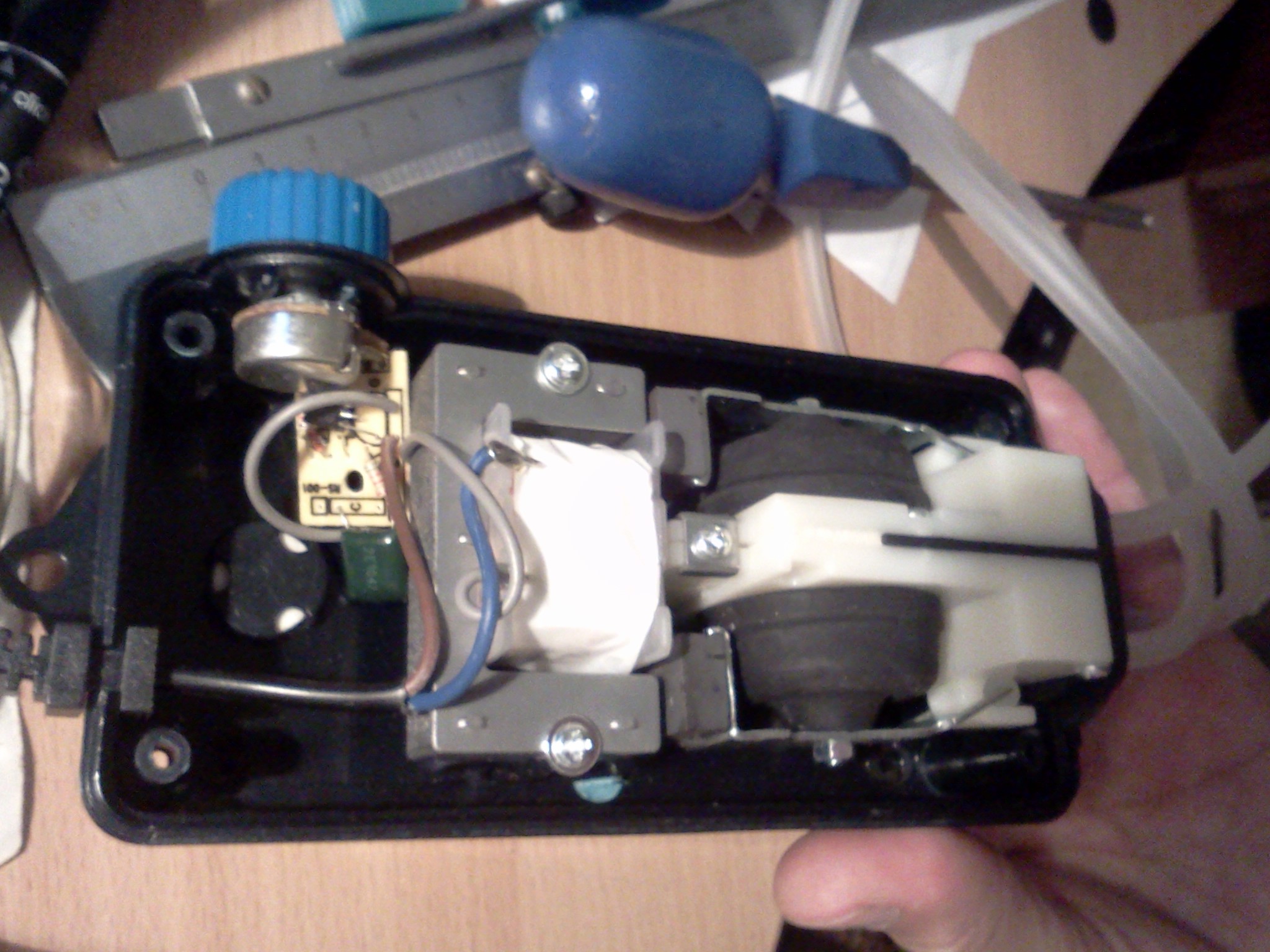

вот так выглядит открытый
около транса два магнита болтаются с частотой переменки и качают две помпы.

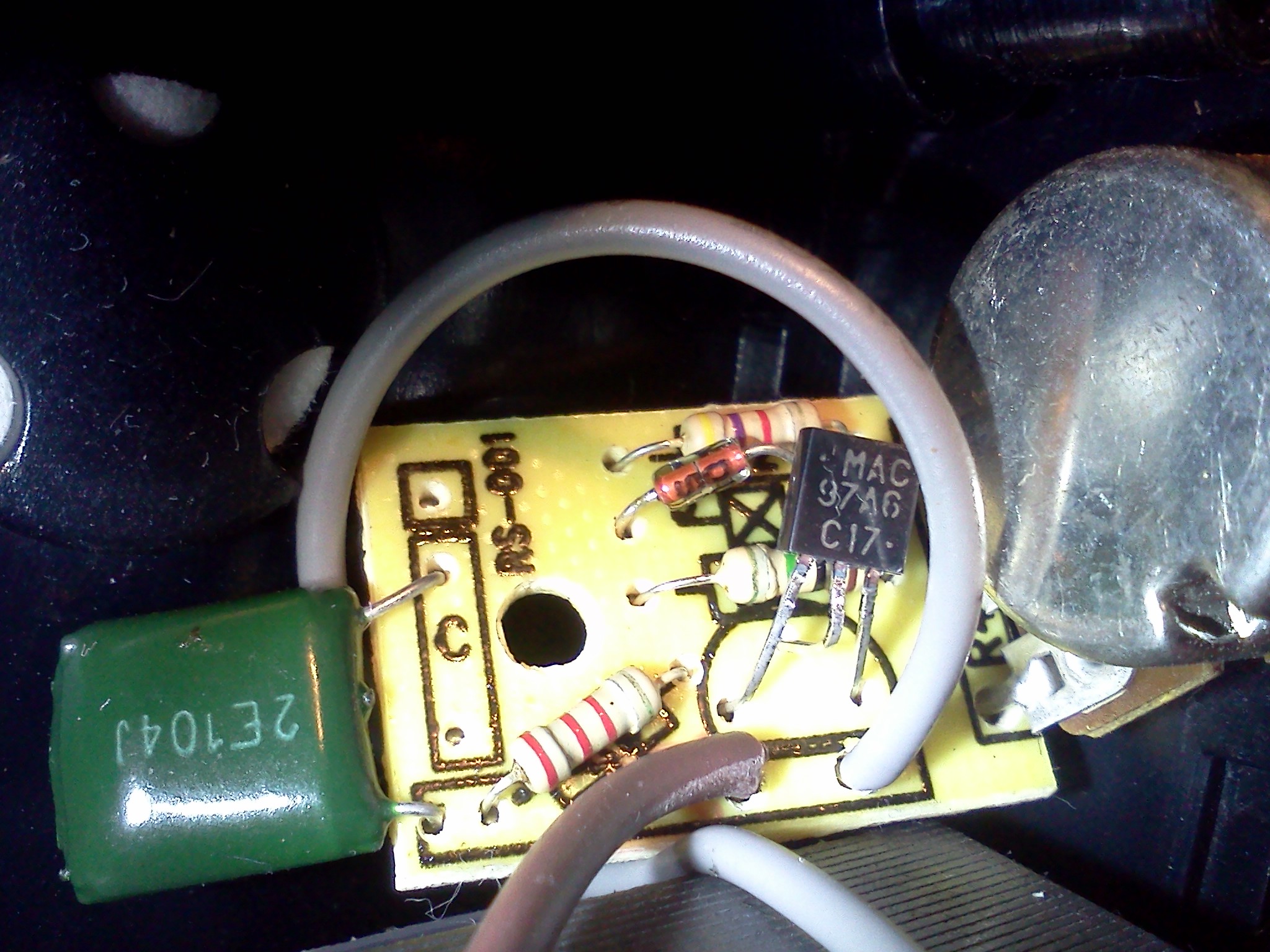

вот плата регулировки. Врезана в фазу 220в
Меняет либо амлитуду либо ограничивает ток в трансе. Внешне видно как падает размах рычага помпы.
Вот сюда бы как-нибудь шим от кулера приладить и будет управление.

machupikchu писал(а):Думаю скорость обдува реализовать через симистор на 220В компрессора. Нужно ШИМ выход регулятора (на сколько я понимаю в слайсерах уменьшение скорости обдува создает ШИМ выход, я прав?) согласовать с симистором через гальваническую развязку. Наверное можно будет просто обойтись опторазвязкой и интегрирующей цепочкой перед симистором. Или трансик небольшой намотать. Как вы считаете?

Считаю обдув с одной стороны достаточным. Реализовать с двух сторон не проблема, но пока не вижу ни какого смысла.

можно реализовать задвижку на серве например(открывающую трубку где ни будь вначале, для уменьшения потока, как у пылесоса)

icehardy писал(а):Пилить пожалуй не много, просто выводить значение обдува (0-255) на свободный пин для сервы, а чтоб она не сильно крутила значение это поделить на какой то коэффициент
можно и не пережимать трубку, а напечатать заслонку самоварного типа

А от чего такой компрессор у товарища karabas2011
Аквариумный ?

да.
я начитавшись этой темы пошёл и купил недолго думая. Они разные бывают. Но больше 3литров в мин я не встречал. Сказал продавцу: дайте самый тихий и дешёвый. Вот оказался сдвоенный с регулятором - 350руб всего. Причём тихий он если надеть трубки - без трубок гудит конкретно.
При работе через иглу от системы пульсирующий свист появляется если выкрутить на полную. Собственно игла больше для удобства прицеливания. Можно просто и трубку заплющить как надо или даже не плющить - эксперименты нужны.

karabas2011 писал(а):
вот плата регулировки. Врезана в фазу 220в
Меняет либо амлитуду либо ограничивает ток в трансе. Внешне видно как падает размах рычага помпы.
Вот сюда бы как-нибудь шим от кулера приладить и будет управление.


А ведь это как раз таки регулятор на симисторе Осталось найти схему для образца, как этим делом управлять контроллером с развязкой.
