чайниковый вопрос про перламутровые пуговицы.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

чайниковый вопрос про перламутровые пуговицы.

Сообщение Myp » 22 ноя 2012, 16:49

есть некая фиговина, хочется такую же тока с перламутровыми пуговицами.
для примера возьмём какуюнибуть заглушку автомобиля стоящую на торпеде и захотим туда приделать крепление для мобильника с разъёмом питания.
снимаем заглушку, сканируем её домашним 3D сканером, в программе дорисовываем лапки для телефона и место для разъёма, печатаем на принтере, красим в цвет и ставим обратно в машину.

насколько возможна эта идея в реале?
есть у кого-то опыт сканирования реальной вещи и модернизации её до идеала?

давидом вроде как нормальная точность получается...
правда это специальной версией, но и с обычным лазером тоже неплохо
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17788
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение hudbrog » 22 ноя 2012, 16:54

123D catch -> пофиксить -> отскейлить по любому известному размеру -> дорисовать все что нужно -> подумать как это печатать, при необходимости порезать на несколько частей -> напечатать
Никаких сканеров особо не нужно для этого. Тока фотоаппарат и компьютер.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение Myp » 22 ноя 2012, 19:35

123d на выходе выдаёт полную шляпу. детальность там никакая.
а кроме того он совершенно ужасно работает с однотонными предметами
он не может найти места за которые можно зацепиться.
чтобы сделать модель заглушки пластиковой надо эту заглушку покрыть какимто рисунком, притом фрагменты рисунка должны быть в несколько раз мельче чем самая мелкая деталь иначе эта деталь потеряется.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17788
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение setar » 22 ноя 2012, 22:40

вот такие штуки применять нада http://www.creaform3d.com/lp/template1/ ... /index.php
для твоей затеи.
цена неизвестна, думаю от 20000$
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение Redallex » 23 ноя 2012, 06:10

Вложения
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 244
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение ReaN » 23 ноя 2012, 09:17

setar писал(а):вот такие штуки применять нада http://www.creaform3d.com/lp/template1/ ... /index.php
для твоей затеи.
цена неизвестна, думаю от 20000$


а еще лучше такие. цена неизвестна то же.
Вложения
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение setar » 23 ноя 2012, 10:33

Redallex писал(а):http://www.david-laserscanner.com/?section=downloads&file=david

кака редкостная, имею такой
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение ReaN » 23 ноя 2012, 11:27

123D работает лучше Давида?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение Myp » 23 ноя 2012, 11:44

123d имеет 2 минуса которые сильно ограничивают сферу использования.
1. никудышняя детализация, повторяет лишь общие контуры.
2. не работает с однотонными объектами
потому что строит модель в процессе сопоставления контрольных точек, которые на однотонных поверхностях не находит.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17788
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение Redallex » 23 ноя 2012, 11:48

Artec Studio + Kinect

Kinect вместе с Artec Studio - это простой и недорогой способ попробовать себя в 3D сканировании. Стоимость обоих продуктов меньше 700€, что позволит Вам попробовать применить 3D технологию в вашей области. Если вы оцениваете технологию перед покупкой более дорогого профессионального сканера или просто хотите попробовать ради интереса - это решение для вас!

Artec Studio для Kinect позволит вам отсканировать модель, обработать, заполнить дыры, отредактировать, сделать измерения и сохранить данные, а также поделиться полученным результатом с друзьями и коллегами бесплатно на специально созданном вебсайте viewshape.com

http://www.artec3d.com/ru/3d_scanners_for_fun/
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 244
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение Myp » 23 ноя 2012, 11:56

setar писал(а):
Redallex писал(а):http://www.david-laserscanner.com/?section=downloads&file=david

кака редкостная, имею такой

в чём именно?

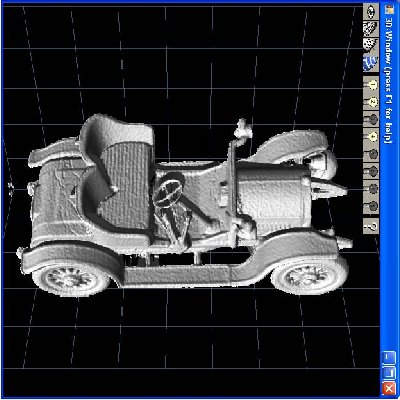

у когото выход вот такие отличные модели.

Добавлено спустя 5 минут 6 секунд:
Redallex писал(а):Artec Studio + Kinect
объекты которые по размеру подходят для 3Д принтера кинектом не отсканируются. разрешение не то
разве что делать уменьшенные копии людей
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17788
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение ReaN » 23 ноя 2012, 18:44

Myp писал(а):123d имеет 2 минуса которые сильно ограничивают сферу использования.
1. никудышняя детализация, повторяет лишь общие контуры.
2. не работает с однотонными объектами
потому что строит модель в процессе сопоставления контрольных точек, которые на однотонных поверхностях не находит.


http://www.123dapp.com/FullPreview/Index.cfm/ID/1043522
Может этот объект слишком большой, потому все нормально, но он явно однотонный. Просто, наверное нужен нормальный фотоаппарат, хорошее освещение и, естественно, никакой вспышки.
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение Myp » 23 ноя 2012, 19:38

отличный цветной объект с кучей деталей, там по всей поверхности трещинки неровности и т.п.

Добавлено спустя 6 минут 29 секунд:
кстати на этом же примере видно что сидушка на которой стоит голова распозналась плохо
по факту она плоская а если октрыть модель в треугольниках то видно на что похожа плоская сидушка.

вот ещё пример, мелкая игрушка собранная из фанерок. http://www.123dapp.com/obj-Catch/Digger/600001
превратилась в нечто аморфное и обтекаемое.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17788
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение setar » 23 ноя 2012, 22:49

Myp писал(а):
setar писал(а):
Redallex писал(а):http://www.david-laserscanner.com/?section=downloads&file=david

кака редкостная, имею такой

в чём именно?
у когото выход вот такие отличные модели.

чтобы получить такую модель нужно объект покрыть временной матовой краской (баллончик с мелом)
это можно сделать не всегда и очень не удобно
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: чайниковый вопрос про перламутровые пуговицы.

Сообщение Myp » 24 ноя 2012, 00:02

надо чтоли поискать крякнутую версию, попробовать.
может не всё так грустно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17788
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
