Mendel Max 1.5

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Mendel Max 1.5

Сообщение vldesign » 09 ноя 2012, 16:36

Доброго! Увидел вот такой принтер http://www.thingiverse.com/thing:20355
Кто что думает по этому поводу? Что можно выиграть собирая его в отличии от обычного Mendel'a 90? А то с буржуйским плохо дружу
vldesign

Сообщения: 7
Зарегистрирован: 27 дек 2010, 12:20

Re: Mendel Max 1.5

Сообщение setar » 09 ноя 2012, 17:03

Тотгда уж давайте ссылку на первоисточники
http://mendelmax.com/tikiwiki/tiki-inde ... =MendelMax
http://reprap.org/wiki/MendelMax

Добавлено спустя 21 минуту 51 секунду:
это обычная пруса с валами замененными на алюминиевый профиль.
сильно дороже, но не сильно жестче.
представьте как раскачивается корпус когда вправа налево начинает ритмично перемещаться масса в 500грамм с ускорением 3000мм/с и скоростями до 500м/с
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Mendel Max 1.5

Сообщение FireFly » 09 ноя 2012, 17:16

не, жесткость у макса гораздо выше + область печать больше, буржуи многие с обычной прусы на макс перешли и довольны до соплей.
Другой вопрос что стоимость очень существенно выросла, это есть.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Mendel Max 1.5

Сообщение setar » 09 ноя 2012, 17:19

выше прусы, безусловно.
но ниже mendel90 при большей стоимости
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Mendel Max 1.5

Сообщение denim » 09 ноя 2012, 17:26

мне кажется, что у этого принтера слабое место - крепления портала к основанию.
если есть бабки на профиль, лучше уж Cartesio делать
denim

Сообщения: 280
Зарегистрирован: 12 окт 2012, 13:32
Откуда: Sevastopol

Re: Mendel Max 1.5

Сообщение hudbrog » 09 ноя 2012, 23:50

Имхо мендельмакс и мендель90 - два самых приличных принтера на текущий момент. Но мне 90й нравица больше :)
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Mendel Max 1.5

Сообщение vldesign » 19 ноя 2012, 02:35

Ну если верить ebay то за набор профилей на макс они хотят ~100 баксов
vldesign

Сообщения: 7
Зарегистрирован: 27 дек 2010, 12:20

Re: Mendel Max 1.5

Сообщение setar » 19 ноя 2012, 10:42

сколько доставка ?
они небось под два кило весят
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Mendel Max 1.5

Сообщение crazychuma » 09 апр 2013, 09:20

Ну по мне так цена нормальная. 700$ за весь комплект деталей + 200$ доставка федексом. Я сам покупал у Blomker'a. На данном этапе настраиваю. Но в жесткости уверен. Проблемы с расколбасом оси Z нет, это точно, как это просматривается у Прюши.

Как полностью откалибрую и настрою выложу небольшой обзор.

Кстати вес всей коробки с деталями и 1 кг пластика был 10,5 кг
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир

Re: Mendel Max 1.5

Сообщение IliaMoroz » 09 апр 2013, 10:04

Кстати, по видео с последней выставки данная модель (Mendel Max 1.5) популярна. Я тоже такую хочу.
700 с электроникой?
Аватара пользователя
IliaMoroz

Сообщения: 677
Зарегистрирован: 21 фев 2013, 07:06
Откуда: г. Харьков

Re: Mendel Max 1.5

Сообщение crazychuma » 09 апр 2013, 10:12

Да. Полностью всё что нужно для готового рабочего принтера. Посылка пришла за 10 дней в Казахстан. Вернее уже мне в руки курьер доставил.
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир

Re: Mendel Max 1.5

Сообщение ээх » 17 апр 2013, 22:35

как обладатель первой версии макса, могу сказать, что конструкция у него, весьма жёсткая. руками фиг раскачаешь.
в моей версии несколько неудачно сделано крепление стола, пришлось очень долго возиться с регулировкой его горизонтальности. в остальном весьма доволен. собирается несложно, смотрится красиво :) ещё и печатает :)
Если есть вопросы, задавай.
ээх

Сообщения: 10
Зарегистрирован: 05 дек 2012, 00:05
Откуда: MSK

Re: Mendel Max 1.5

Сообщение ropod7 » 21 апр 2013, 18:17

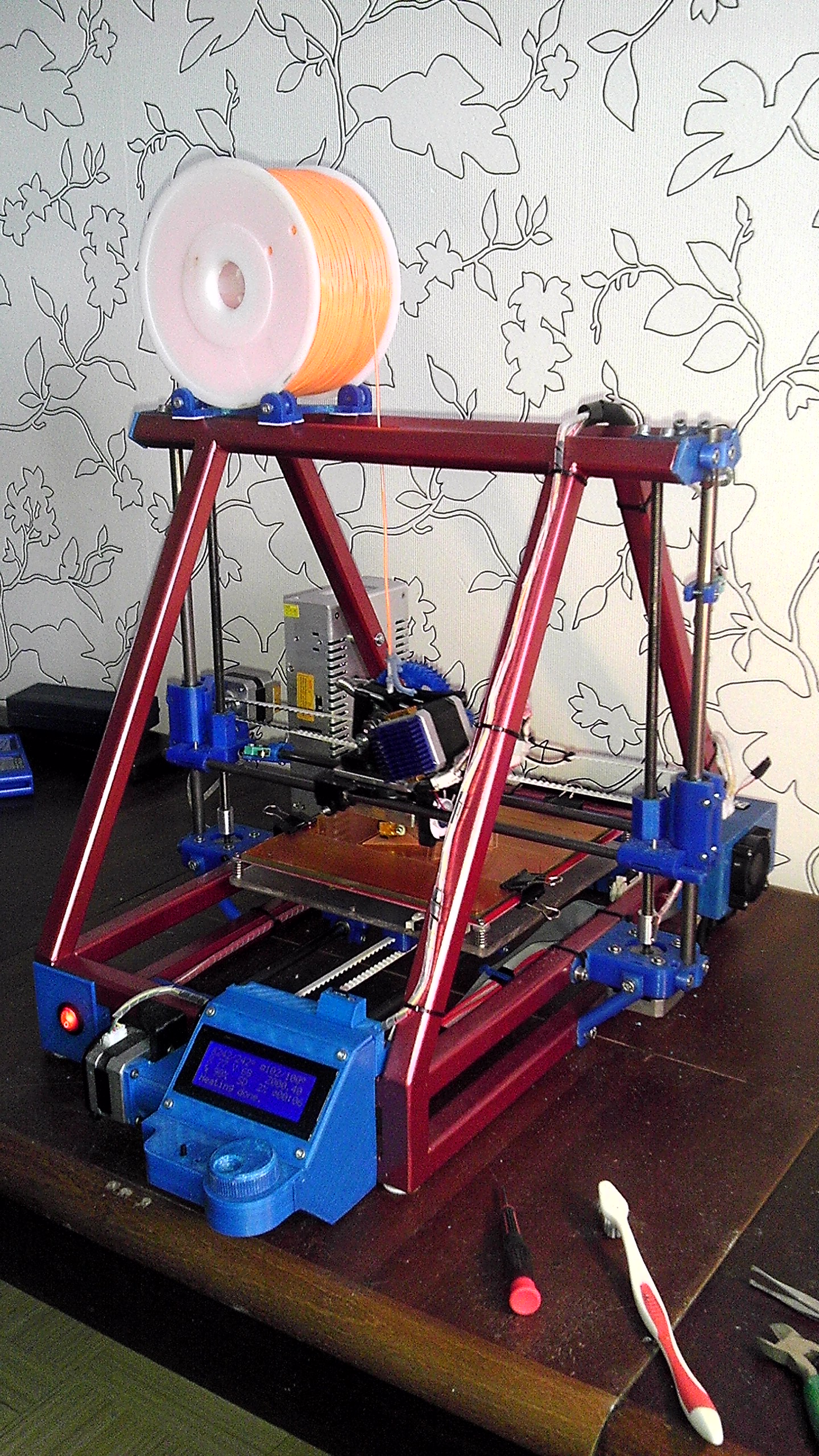

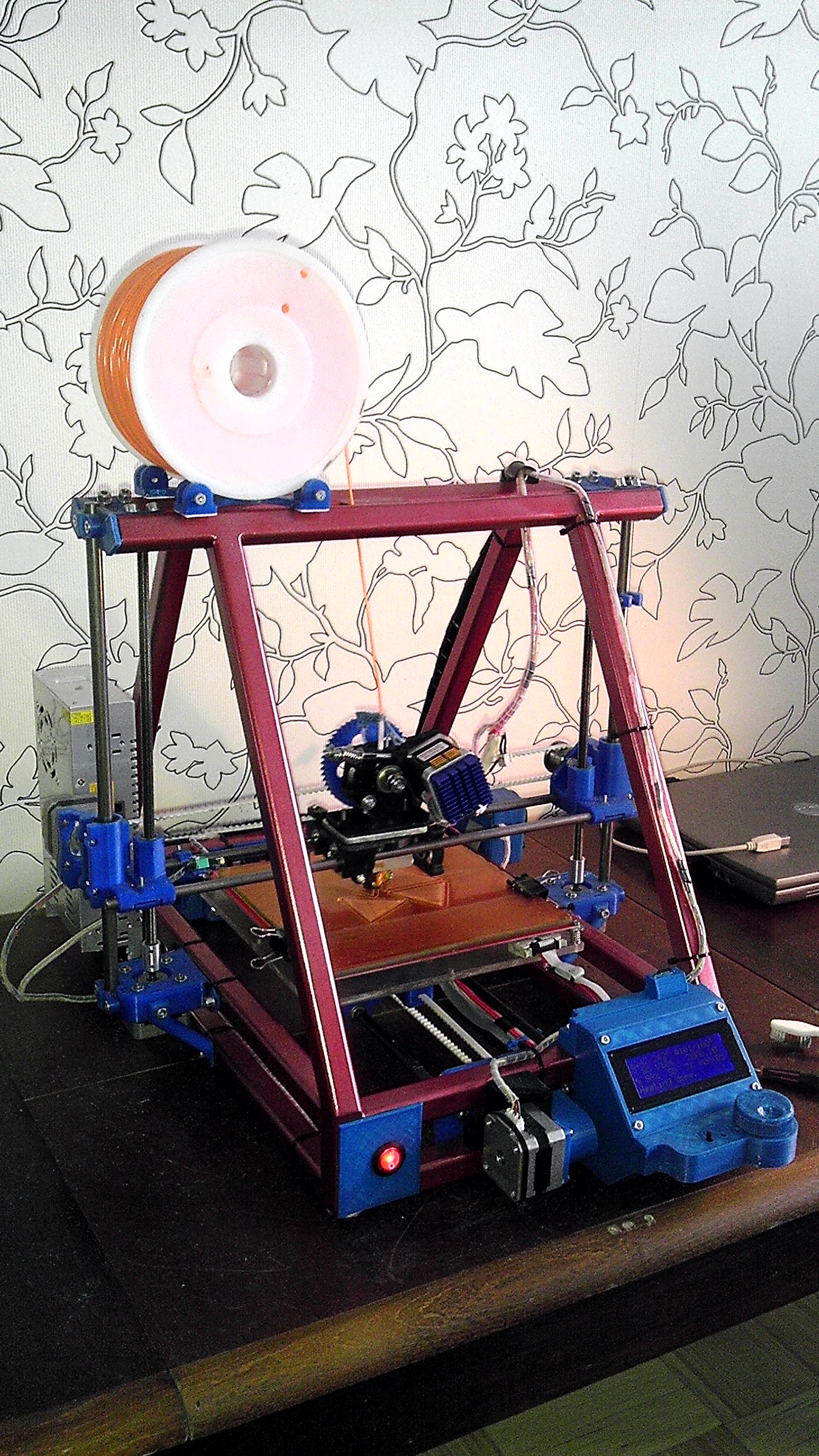

Дабы не плодить тем, думаю выложить здесь. Будучи уверенным в имении представления о ключевых вопросах системы, готов выложить фотографии моего принтера.
По поводу сборки и комплектующих информации море, поэтому остановлюсь на раме и некоторых других аспектах. Собственно:

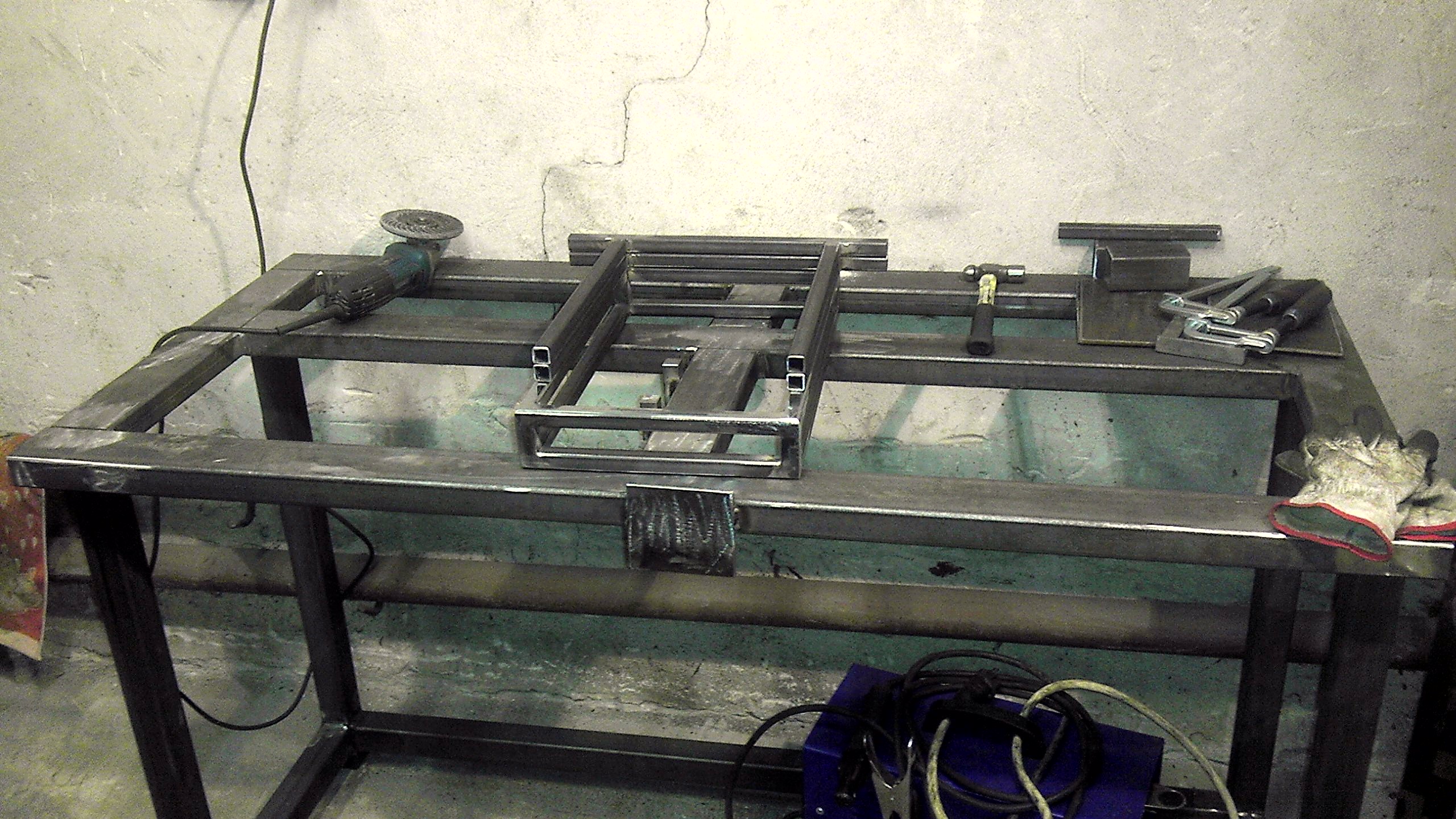

С чего всё начиналось.

Размеры брал по длинам деталей от макса, материал - квадратная труба 20х20х2. Стойки сваривал уже после прихода печатных деталей опираясь на углы самих деталей. Детали заказывал только те, которые мне были необходимы. Именно для монтажа механики.
Далее длительный период ожидания остальных немаловажных вещей. Сборка производилась по степени прибытия деталей, много было времени обдумать входы-выходы и много чего менялось в процессе сборки.

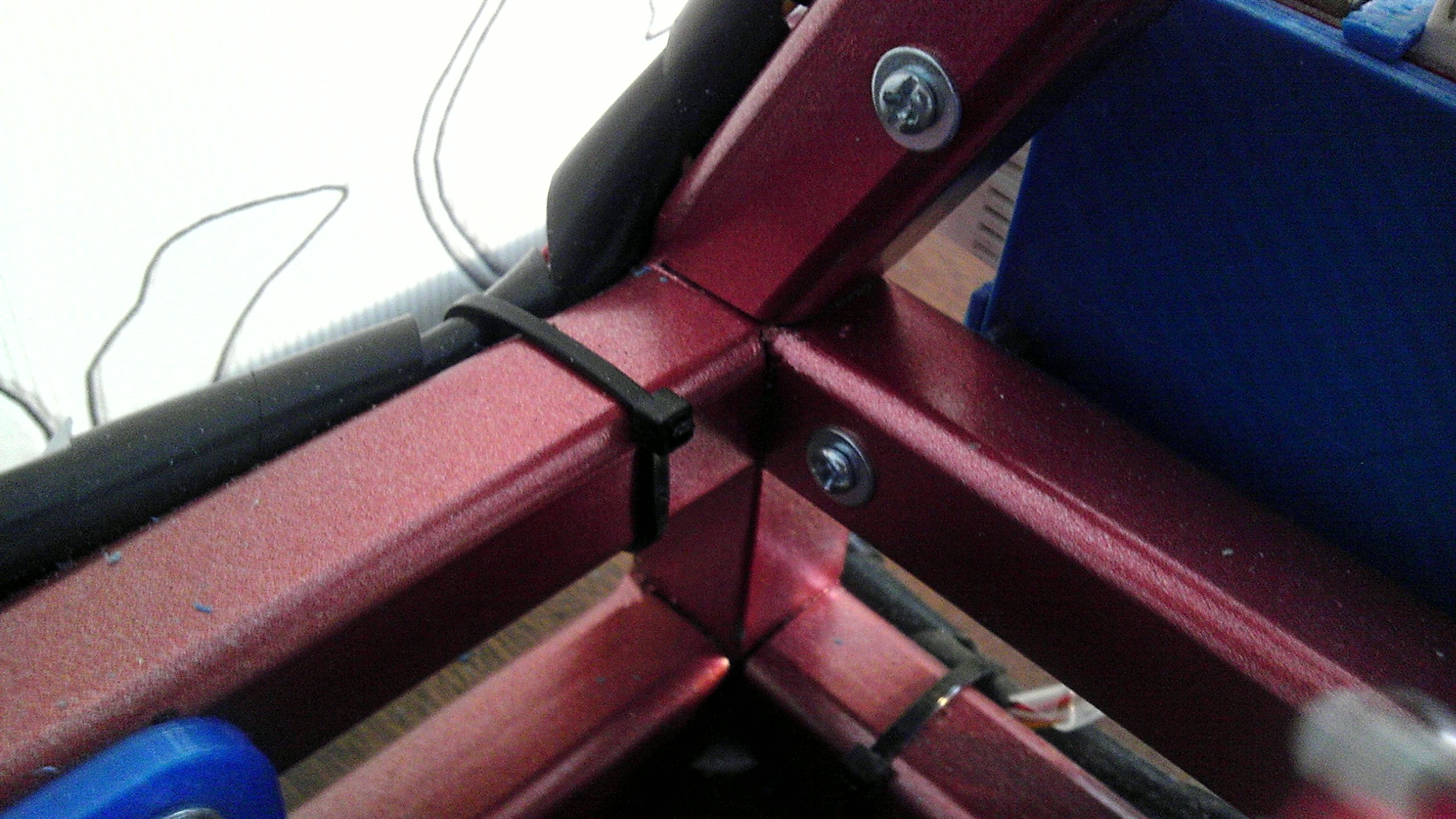

Сваривал только внешние стыковые швы, углы сознательно обходил, дабы снизить степень деформации металла во время сварки. В итоге выдержан +/- 1мм.

Из последнего:


В целом доволен, вывод один -- если кривые руки, то хоть ты заказывай кит, хоть целиком, один фиг попадёшь на копейку. Много проблем в умолчаниях и до сих пор окончательно не решённых, поэтому выбор делает каждый. Главное не боятся кривых рук, у меня благодаря им сгорел один блок питания, из-за жабы купил левую копию джихед хотенда, спалил, один микропроцессор был сразу горящий как спичка, степстика 3, один из которых был изначально прислан кривым. Благо есть много хороших и качественных "напильников", без которых процесс бы встал в зачатке. Теперь мечтаю о маленьком токарном.
По хотэнду остановился на расточенном болте под внутреннюю фторопластовую трубку с внешним утончением для термодинамики. Пока благодаря ему достигнут лучший поток на длительный период времени.
Разгонял до 60 мм/сек. На столе шевелится всё, что стоит, а система работает как вкопанная с явным запасом.
Из минусов -- левые токи, коротят на ЛСД. Нужно хорошее заземление. :oops:
MendelMax based (сварная рама)
Аватара пользователя
ropod7

Сообщения: 51
Зарегистрирован: 23 янв 2013, 21:33
Откуда: Эстония, Таллинн.
Skype: ropod7

Re: Mendel Max 1.5

Сообщение crazychuma » 06 июн 2013, 21:06

Вот наконец-то начал добиваться неплохих вроде бы результатов на своем мендельмаксе. Хочу выразить огромное спасибо форумчанам. Благодаря вашим советам и наставлениям я смог настроить и оживить свой принтер. Ну в общем то принтер я собрал из кита, купленного у Blomker'a. Конечно кит не идеальный и некоторые моменты приходилось додумывать и допиливать самому. Ну без этого как я понимаю - никуда. Цена кита 700$ + 200$ доставка. Сборка конструкции у меня заняла 3-4 дня. Остальная настройка и калибровка около 1,5 месяцев. На данном этапе учусь печатать и стараюсь подточить принтер до максимума так сказать.
Характеристики:
MendelMax 1.5
Sanguinololu 1.3
Marlin
Сопло: 0,35мм
Экструдер: Вэйд

Печатал слоями 0,3 0,2 и 0,1. Получается на всех трех нормально.

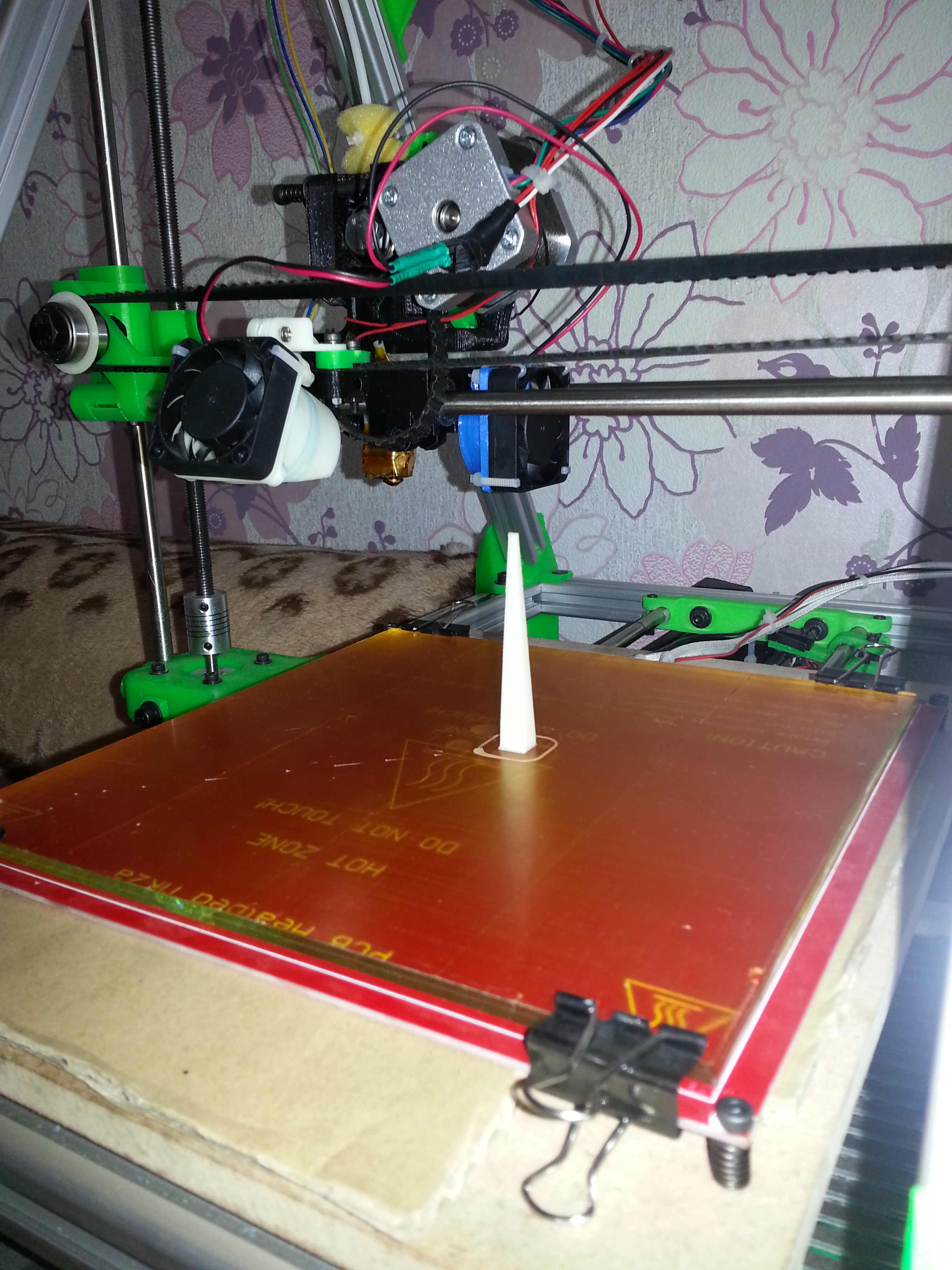

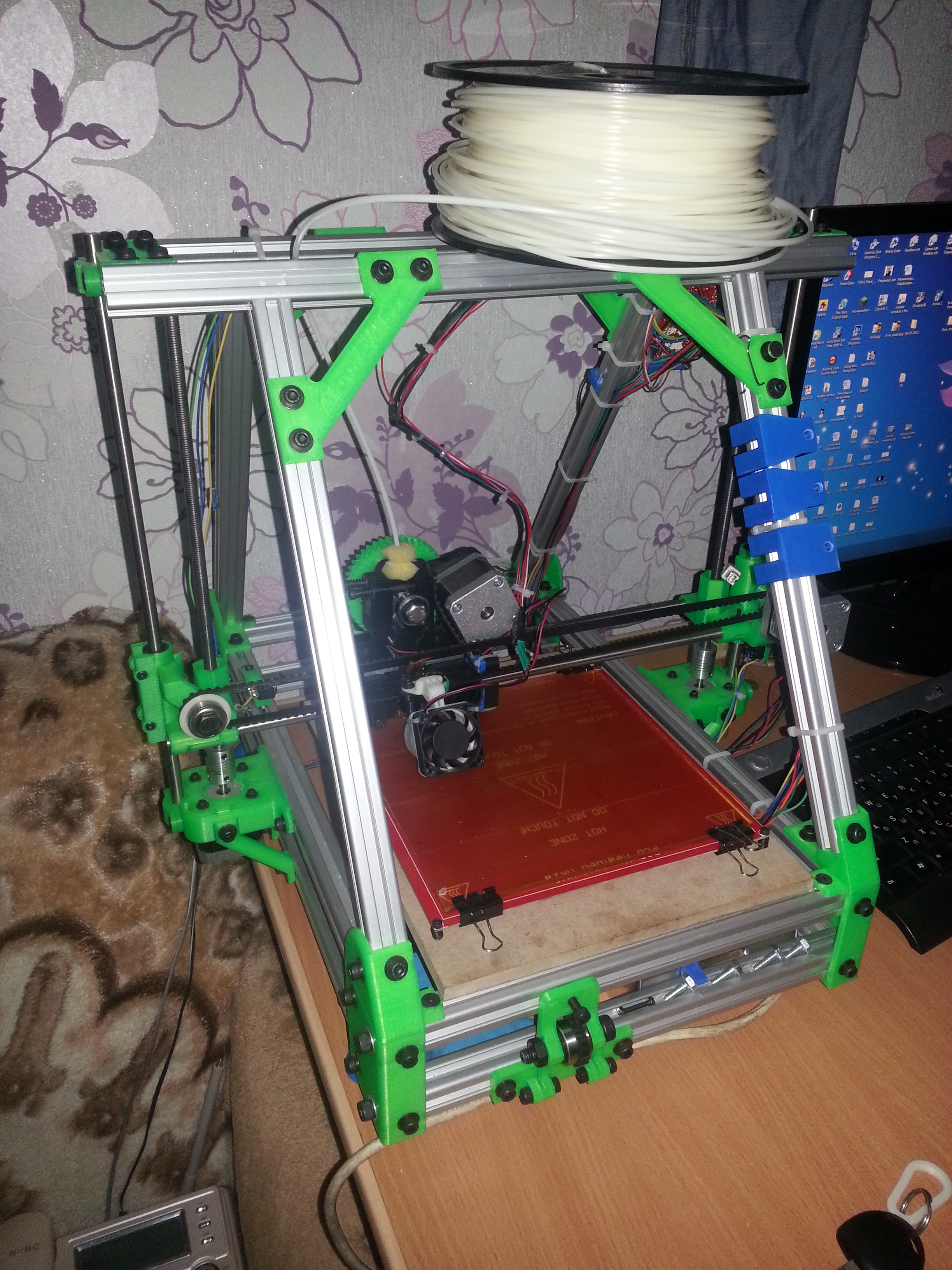

На последнем фото сам принтер

Добавлено спустя 12 минут 7 секунд:

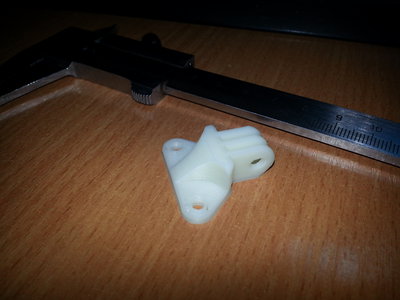

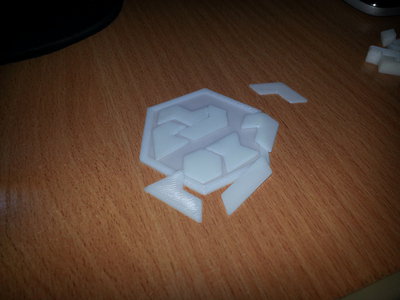

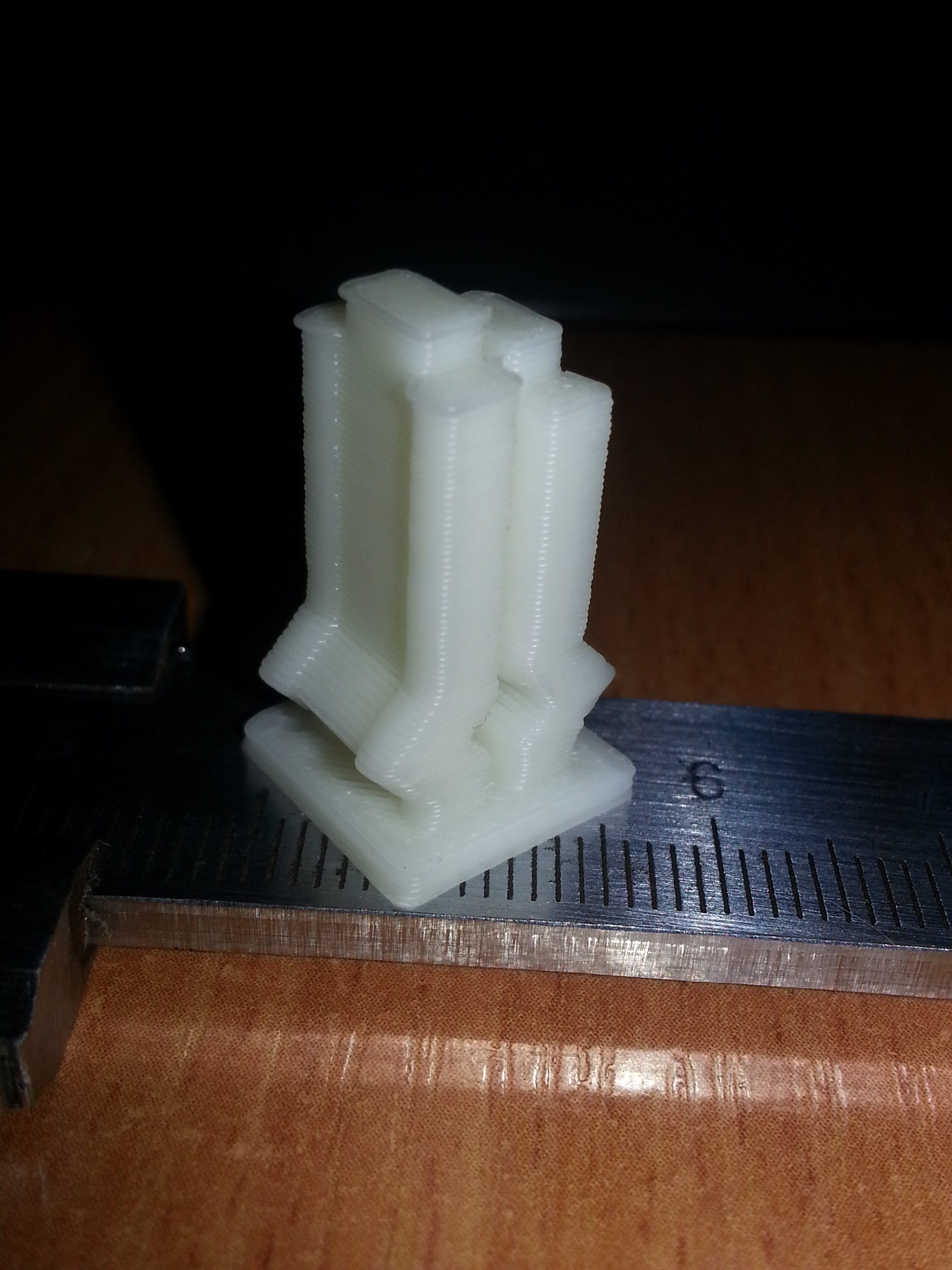

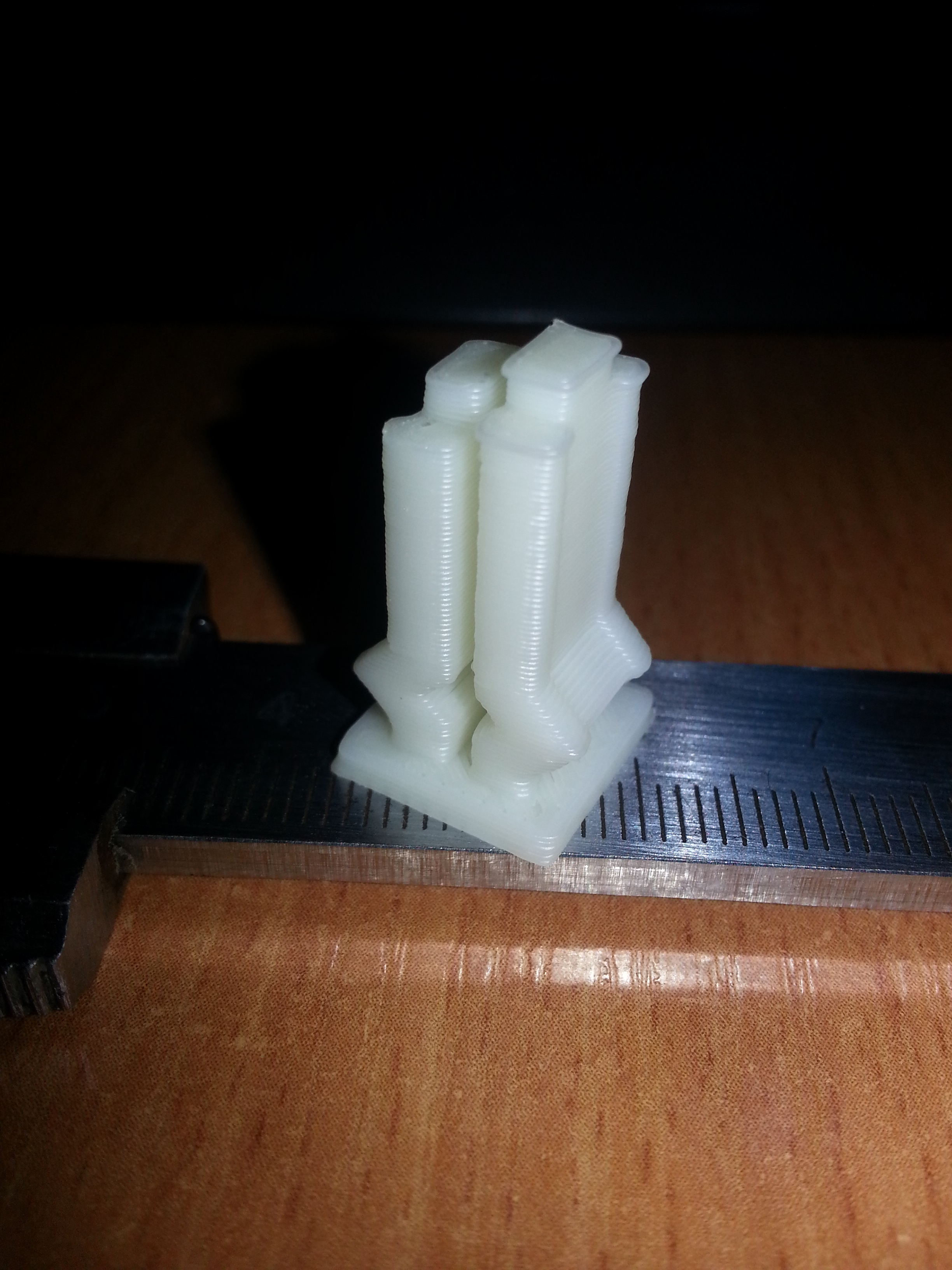

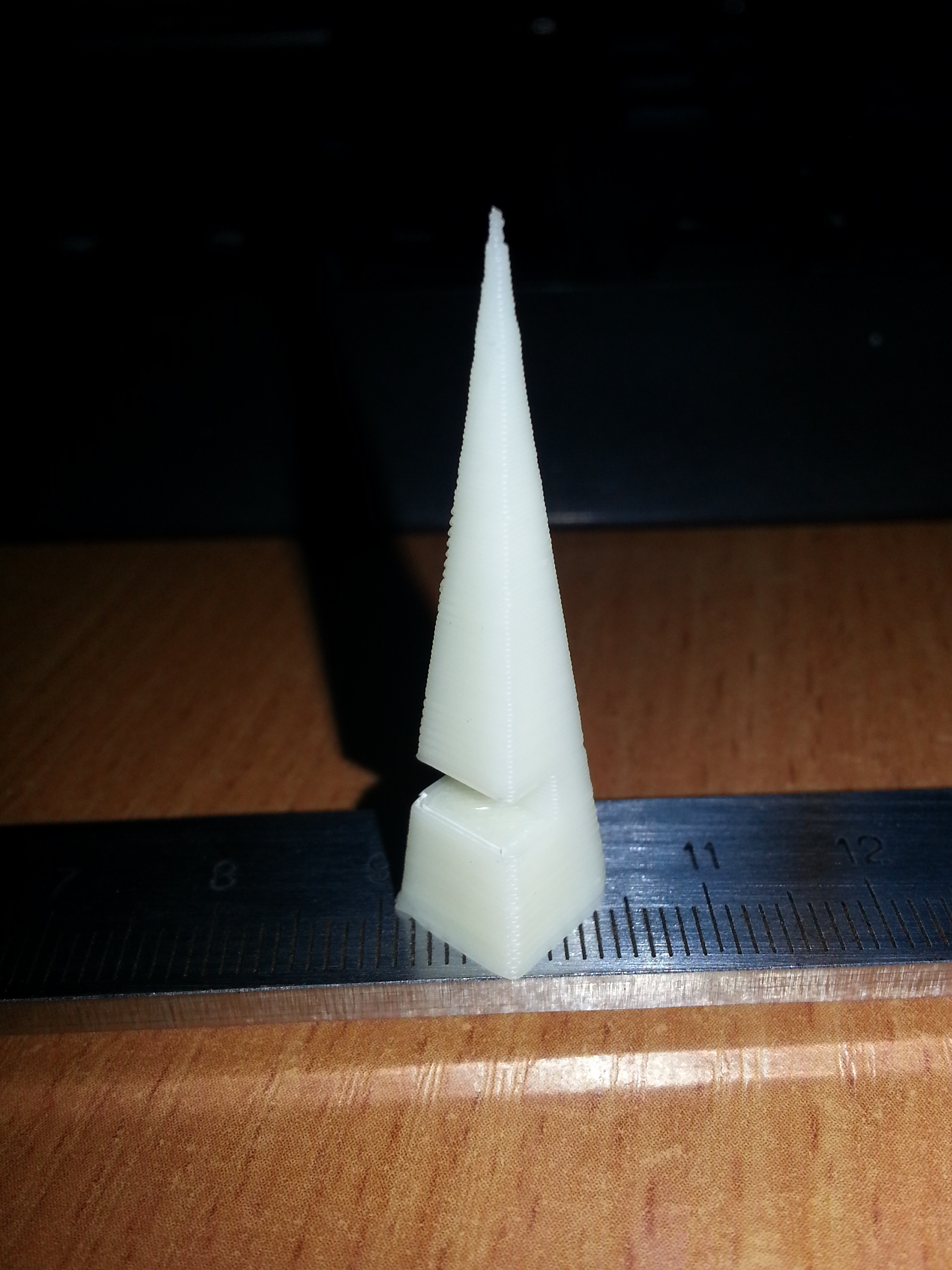

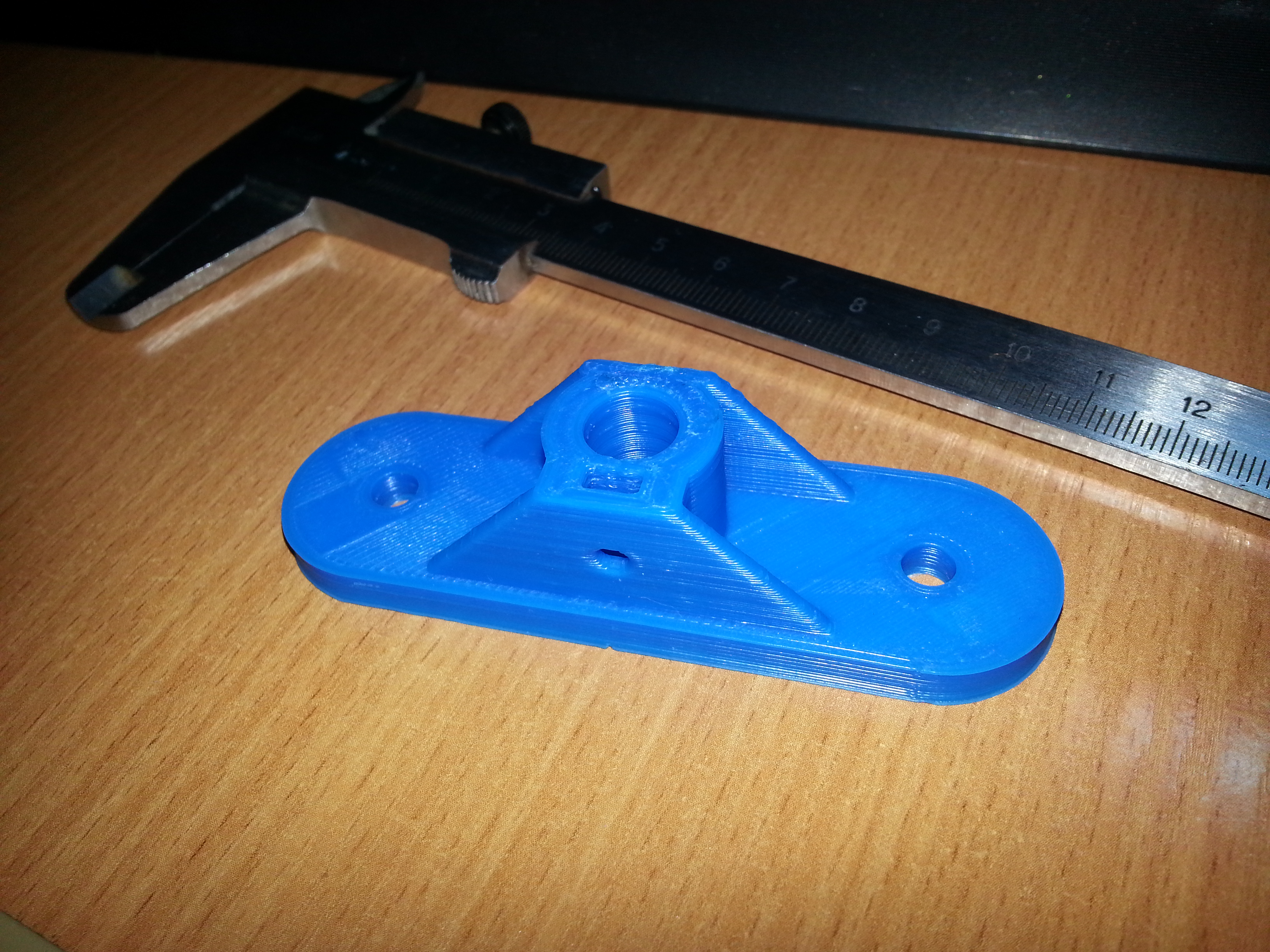

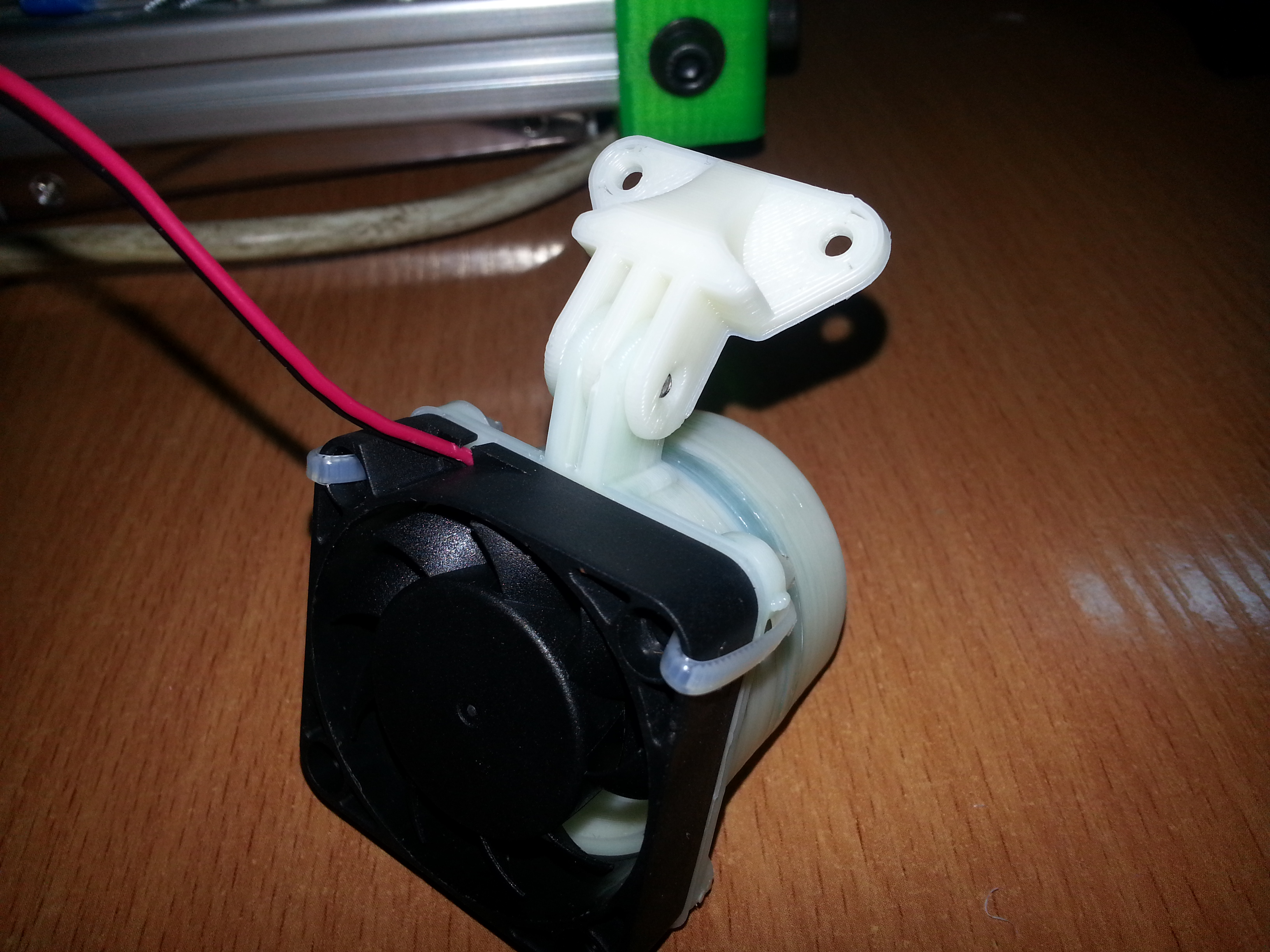

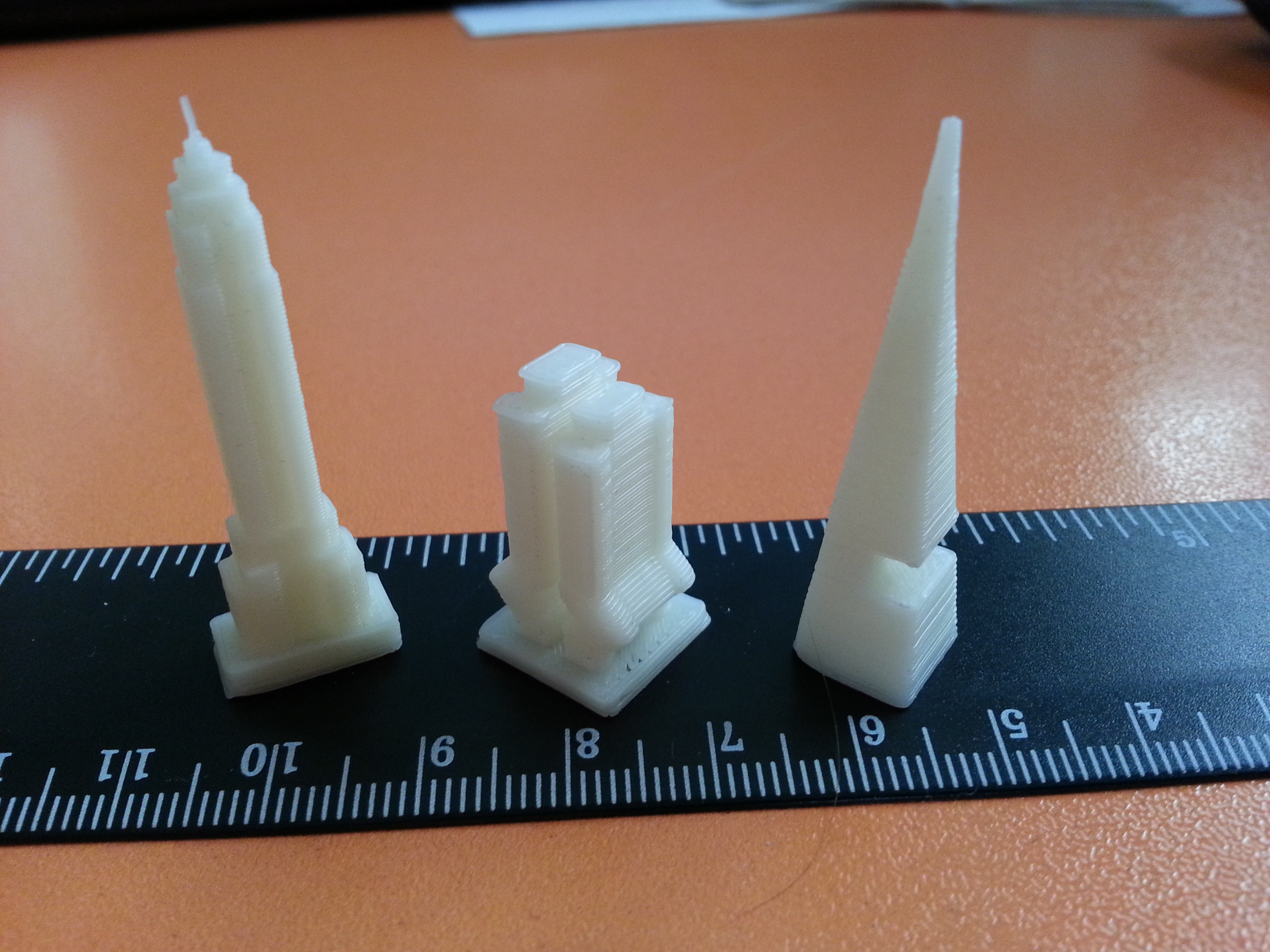

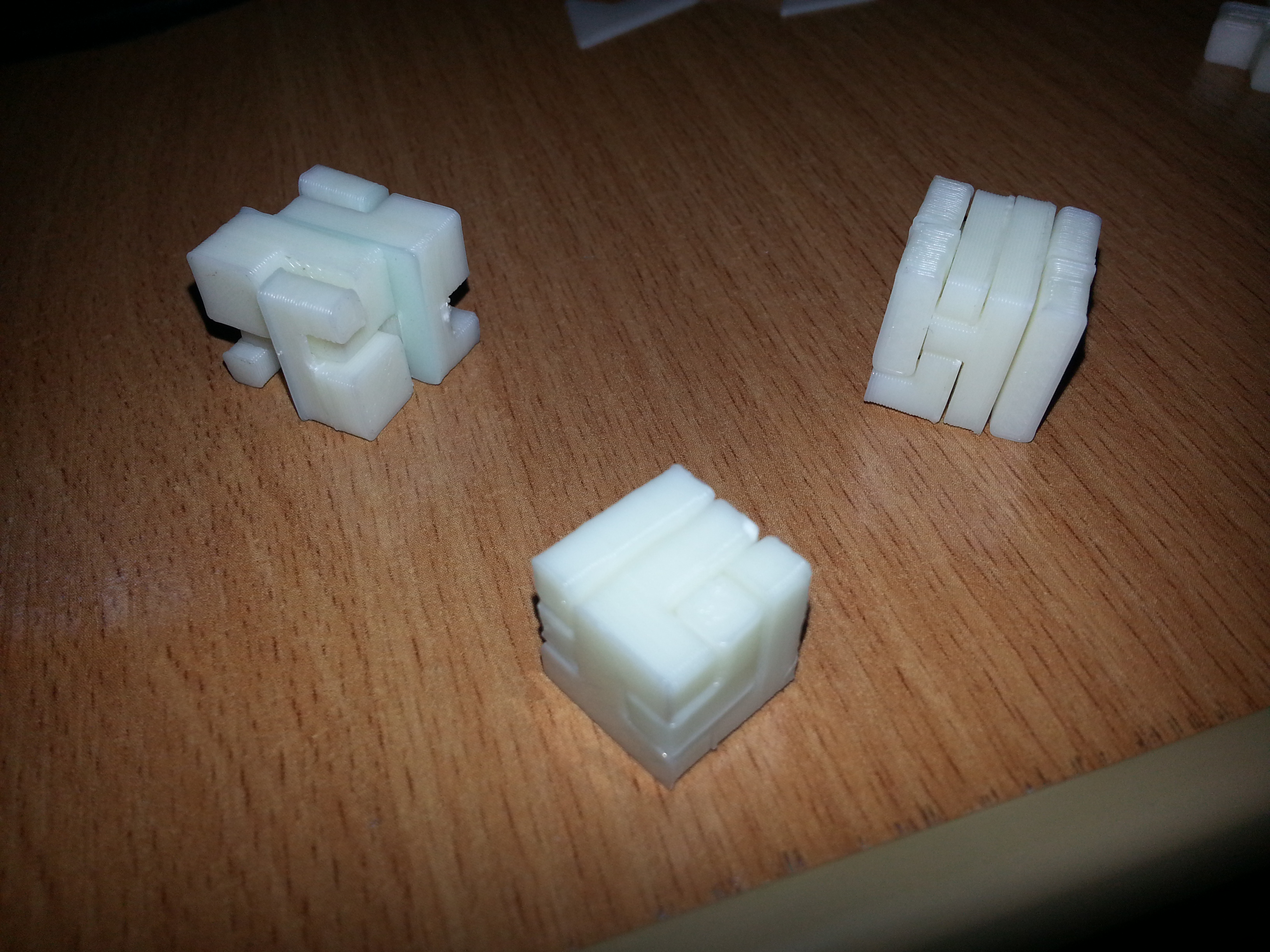

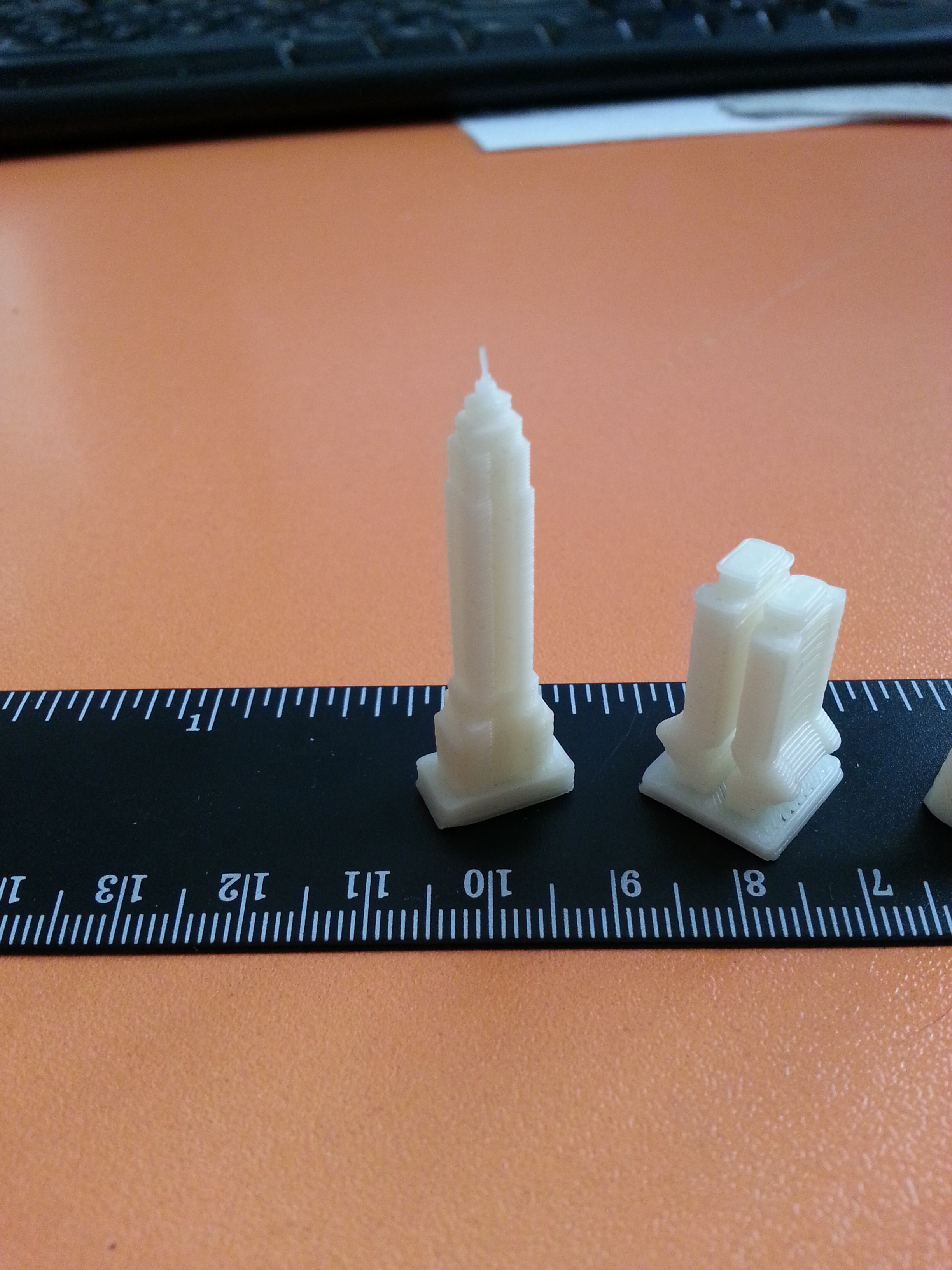

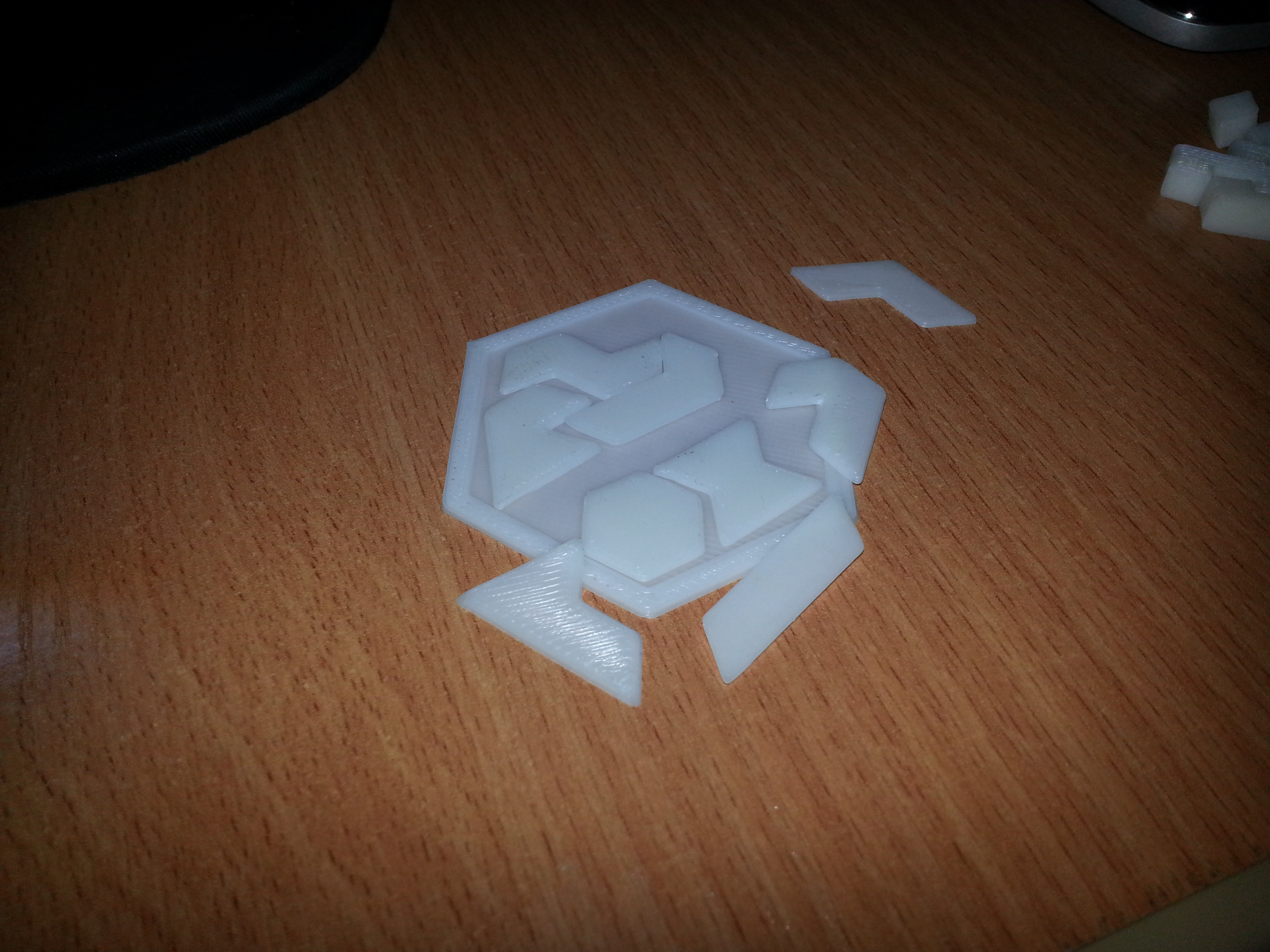

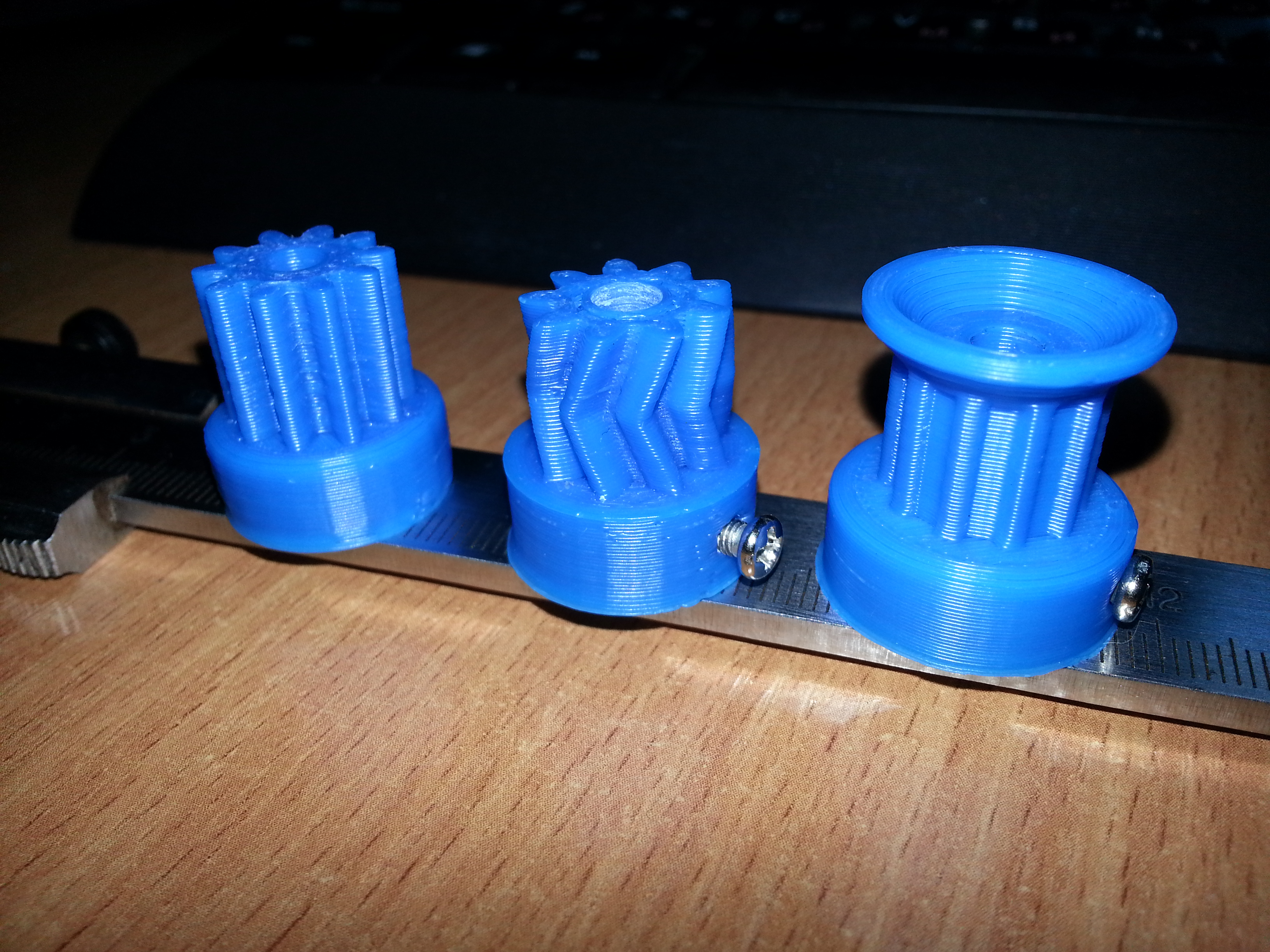

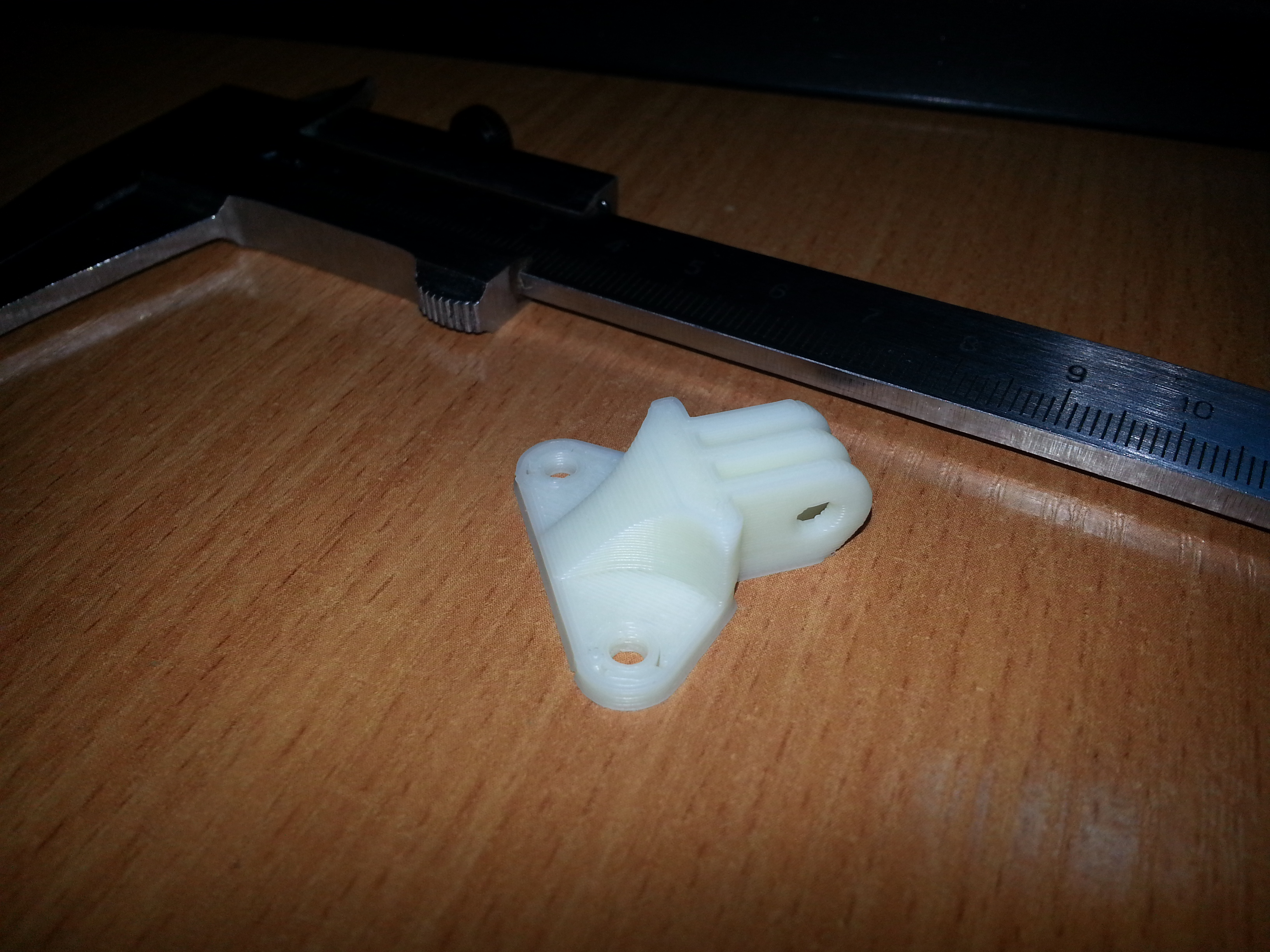

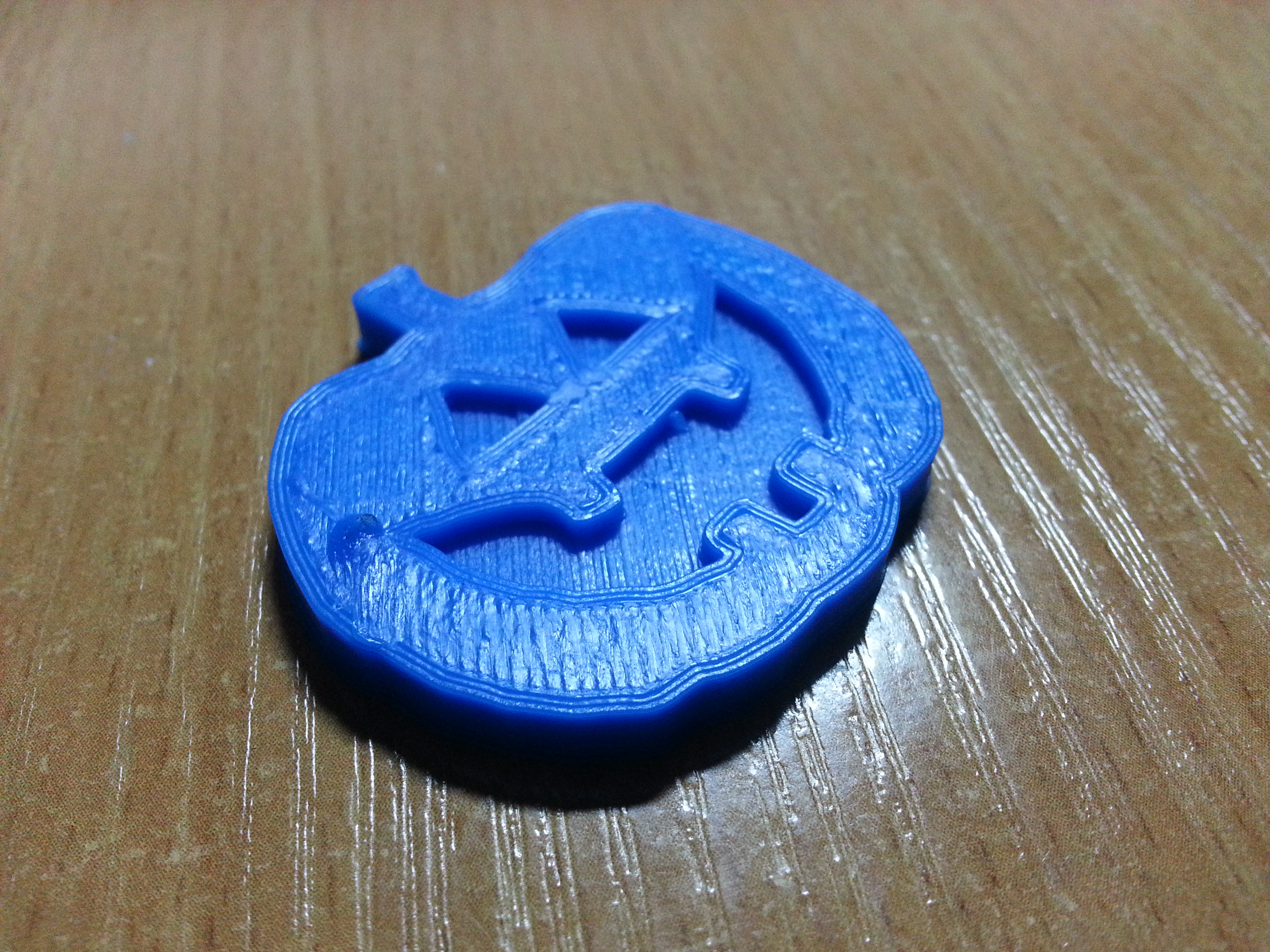

Вот несколько фоток напечатанных моделей. Зацените качество, опыт печати 2 месяца. Фотки в порядке хронологии начиная с самых ранних.
Вложения

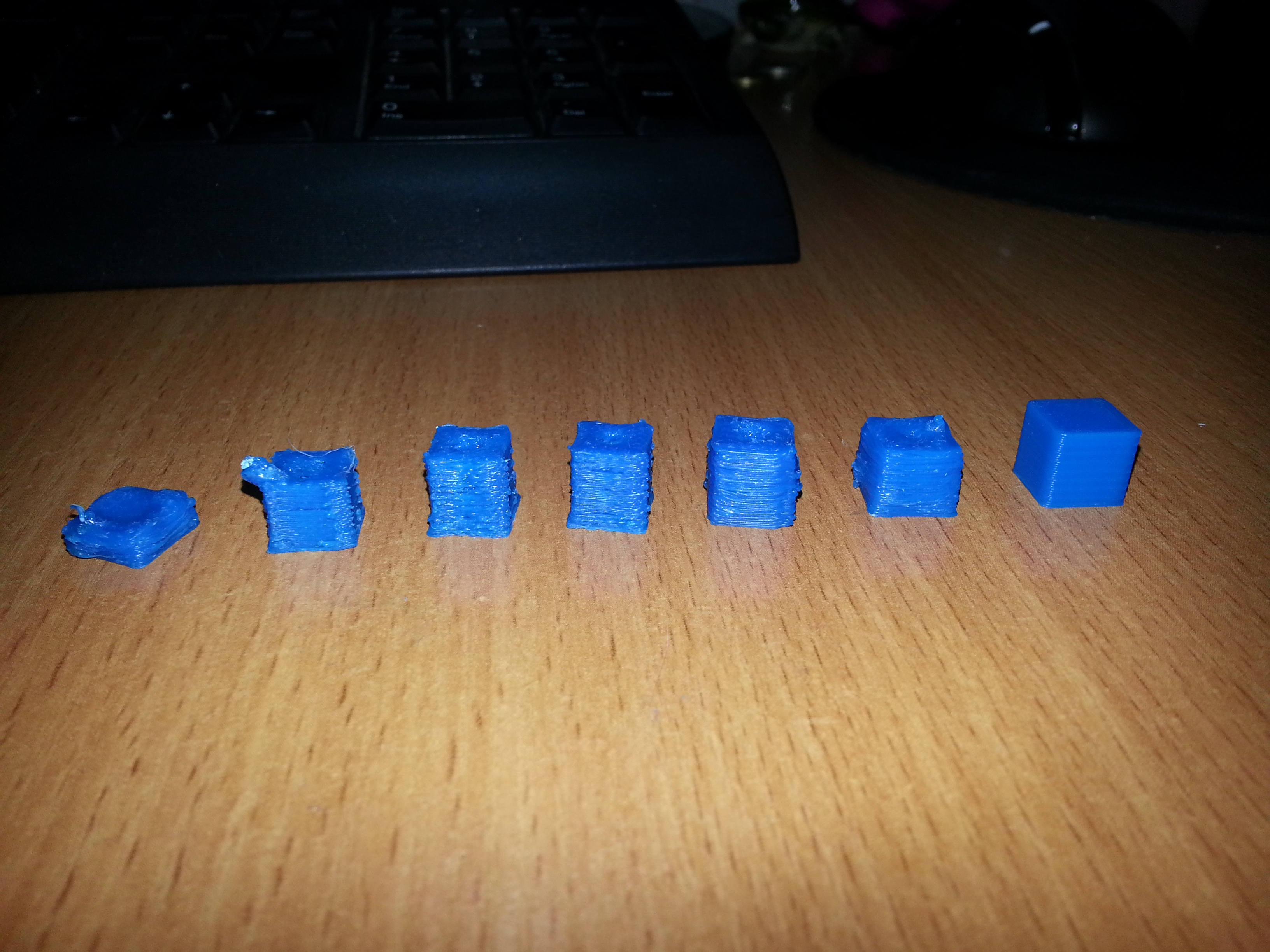

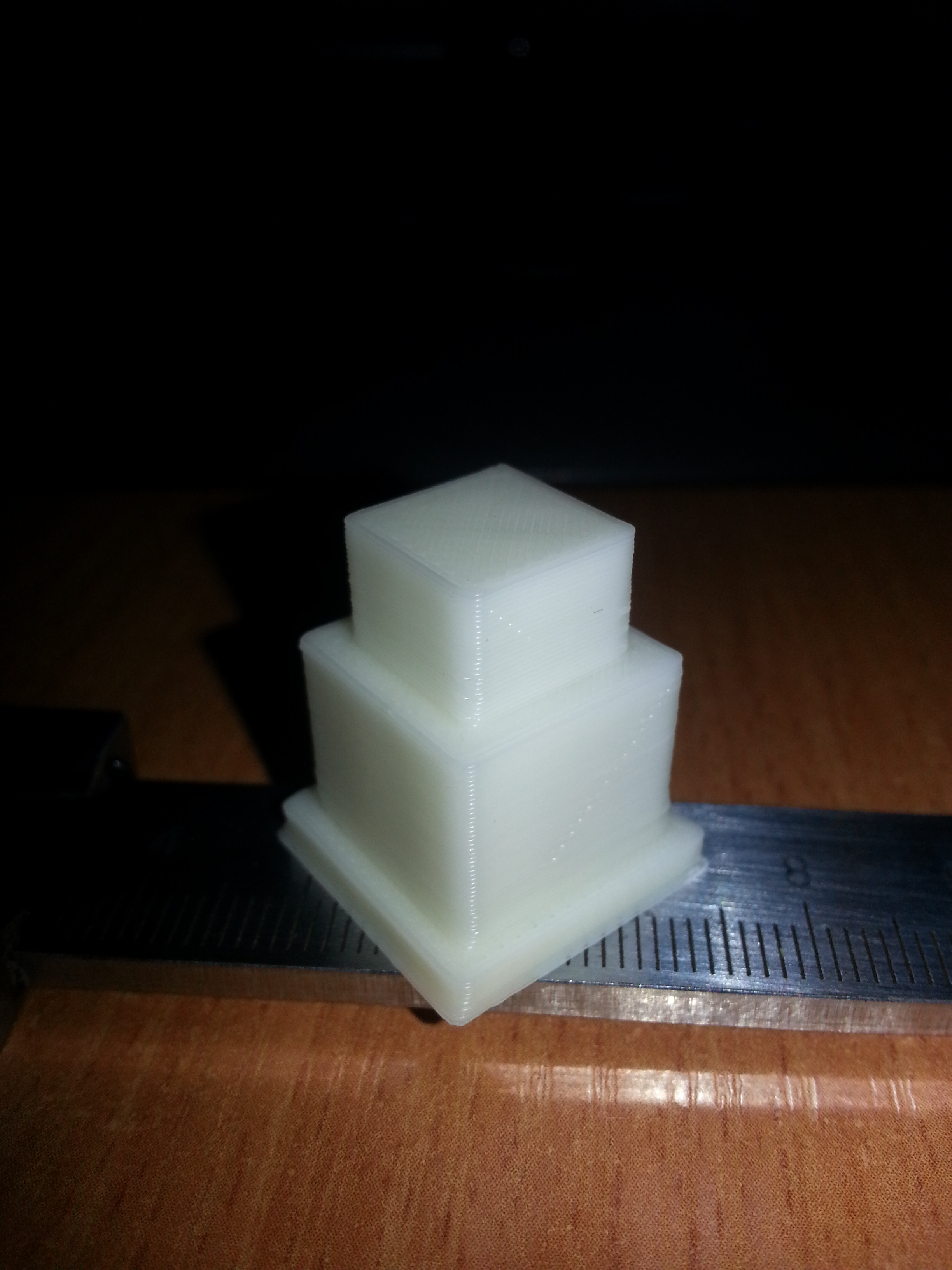

Эволюция кубика
MendelMax 1.5
Сопло: 0,35 мм
Плата: Sanguinololu
Прошивка: Marlin
Шинкую с помощью Slic3r
Диаметр прутка: 3мм
Аватара пользователя
crazychuma

Сообщения: 61
Зарегистрирован: 07 апр 2013, 02:26
Откуда: Казахстан
прог. языки: С, PHP
ФИО: Токарев Владимир

Re: Mendel Max 1.5

Сообщение HiVolg » 18 июл 2013, 13:25

А подскажите, возможно ли использовать в mendelmax пруток 1.75? Я так понимаю только хотенд меняется и в прошивке что-то.
И вот еще какой момент дойдет ли до России федексом посылочка с максом, кто сталкивался с суммой более 200$ и федексом?
HiVolg

Сообщения: 34
Зарегистрирован: 18 мар 2013, 13:14
Откуда: Волгоград
