от 3D к 5D печати

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

от 3D к 5D печати

Сообщение legion » 09 ноя 2012, 08:56

Интересно, есть ли примеры печати с "активной" осью Z? Т.е. чтобы ось Z использовалась не только для перехода между слоями и технических движений, а, скажем, формировала финишный слой на поверхностях с нормалью, отклоненной не более чем на некоторый (обусловленный формой хотэнда) угол от вертикали.

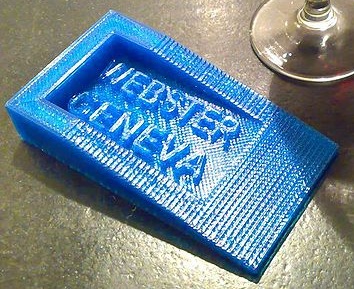

Например, чтобы здесь от ступеней избавиться.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: от 3D к 5D печати

Сообщение setar » 09 ноя 2012, 11:49

отделил тему.

Добавлено спустя 2 минуты 4 секунды:
мысль конечно хорошая, но сначала нужно пройти путь механика -> прошивка -> слайсер
у нас боюсь сил не хватит (или желания/времени)
можно попробовать двинуть мысль в зарубежное комьюнити, но для начала нужно хотя бы пример механики дать

Добавлено спустя 3 минуты 25 секунд:
кстати технически гравитация не проблема, автор mendel90 показывал видео с печатью на боку принтера (под 90 град к горизонту)
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: от 3D к 5D печати

Сообщение legion » 09 ноя 2012, 12:00

Ну это вопрос ограничения угла и скорости. Стандартная механика оси Z с трапецеидальным винтом 15-30 мм/с даст? Угол к горизонтали не больше 30 градусов, наверное. При 30 мм/с по Z результирующая около 65 мм/с. Терпимо? При 10 градусах - 170 мм/с.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: от 3D к 5D печати

Сообщение setar » 09 ноя 2012, 12:07

стандартная шпилька M8 c стандартной гайкой больше 5 мм/с не выдает :( трение большое
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: от 3D к 5D печати

Сообщение legion » 09 ноя 2012, 12:49

С подъемным столом (забыл как оно по уму называется) скорость Z чуть побольше, наверное? Пойдет в первом приближении как пример механики винт-трапеция и подъемный стол?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: от 3D к 5D печати

Сообщение setar » 09 ноя 2012, 13:00

смотря как он реализован, если на шпильке - та же скорость.
трапеция - чуть быстрее

Максимальная скорость вращения шаговика Pololu 42x48mm, 4V, 1200mA
4000 ppm (half step- оборот 400 шагов) = 1000 rpm = 16.67 об/с
Максимальная скорость перемещения на шпильке 1.25mm => 1000 * 1.25 = 1250 mm/min = 20.83 mm/c
потери 3/4 для шпильки
1/2 для трапеции
1/4 для швп
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: от 3D к 5D печати

Сообщение TedBeer » 09 ноя 2012, 13:38

Я строю Росток принтер - Rostock on Thingiverse. У него точно никаких проблем со скоростью по Z не должно быть :)
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: от 3D к 5D печати

Сообщение setar » 09 ноя 2012, 13:43

да, у него другая проблема - точность напрямую связана с люфтами (точностью изготовления) осевых элементов.
Я бы не печатал эти элементы
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: от 3D к 5D печати

Сообщение ReaN » 09 ноя 2012, 16:38

Судя по этой фотке:
http://www.thingiverse.com/image:133867
Все именно напечатано. Но если я правильно понял принцип действия этого принтера, то можно хоть с точностью до нанометра все напечатать - это все-равно пластик - люфты появятся со временем от выработки, ибо пруток давит на голову в одну сторону пво время печати и обратно во время ретракта, в это время голова двигается туды-суды. Думаю через пару месяцев появятся первые люфты... Теоретически их можно было бы избежать с использованием кучи каких-то микро-подшипников и металлических втулок...
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: от 3D к 5D печати

Сообщение FireFly » 09 ноя 2012, 17:18

росток хорош именно скоростью своей, но блин представляю какие проблемы у него с настройкой механики... еее...особенно в печатном варианте.
Кстати специально искал фотки мелких и требующих точности деталей напечатанных на ростоке и как то не нашел.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: от 3D к 5D печати

Сообщение setar » 09 ноя 2012, 17:33

он хорош ещё и размерами покрытия области печати
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: от 3D к 5D печати

Сообщение FireFly » 09 ноя 2012, 17:36

а толку то от этой области без термокамеры - расслоение и деформации во многих случаях неизбежно
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: от 3D к 5D печати

Сообщение setar » 09 ноя 2012, 17:36

да, есть такое зло
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: от 3D к 5D печати

Сообщение ReaN » 09 ноя 2012, 18:00

PLA расслоение и деформации то же касаются? У меня пока не было - может нужно что-то реально громадное печатать?
Аватара пользователя
ReaN

Сообщения: 615
Зарегистрирован: 06 июн 2012, 09:42
Откуда: Киев
прог. языки: Алгол :)
ФИО: Александр

Re: от 3D к 5D печати

Сообщение setar » 09 ноя 2012, 18:11

PLA касается тоже. в меньшей степени.
квадратный стакан со стенкой 4-5 мм весьма подвержен продольному расслоению
Аватара пользователя
setar
Site Admin

Сообщения: 10671
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
