мм, слайсится куда ? в STL? я сам не пробовал - не скажу

да я про солидворкс говорил

слайсится слайсером в G-код

Может кто-нибудь поможет мне с SolidWorks

Необходимо переделать каретку setar'а под seemecnc.com

Есть такая каретка http://www.thingiverse.com/thing:17760. С неё нужен только верх. Без пазов для подшипников скольжения.
Низ от download/file.php?id=26088
Также поменть параметры:
Подшипник - 6х10х4
Диаметр направляющих - 6.3 мм
Расстояние между направляющими - 37.6 мм
Растояние между осями направляющих - 43.9 мм

Поменял параметры под свои подшипники и направляющие.
Добрался до уменьшения длины каретки с 97 мм до 60 мм. Нужно сдвинуть крепления подшипников ближе друг к другу. Верх в идеале должен быть 65х90 мм. Пока не хватает знаний. Надеюсь на помощь

возьми за основу эти блоки, будет проще чем всю модель менять

они рассыпаются при смене диаметра направляющих на 6.3 мм

поясни, что значит рассыпаются ?

отверстия уезжают, скругления отваливаются

ну это же не самое главное, правится быстро.

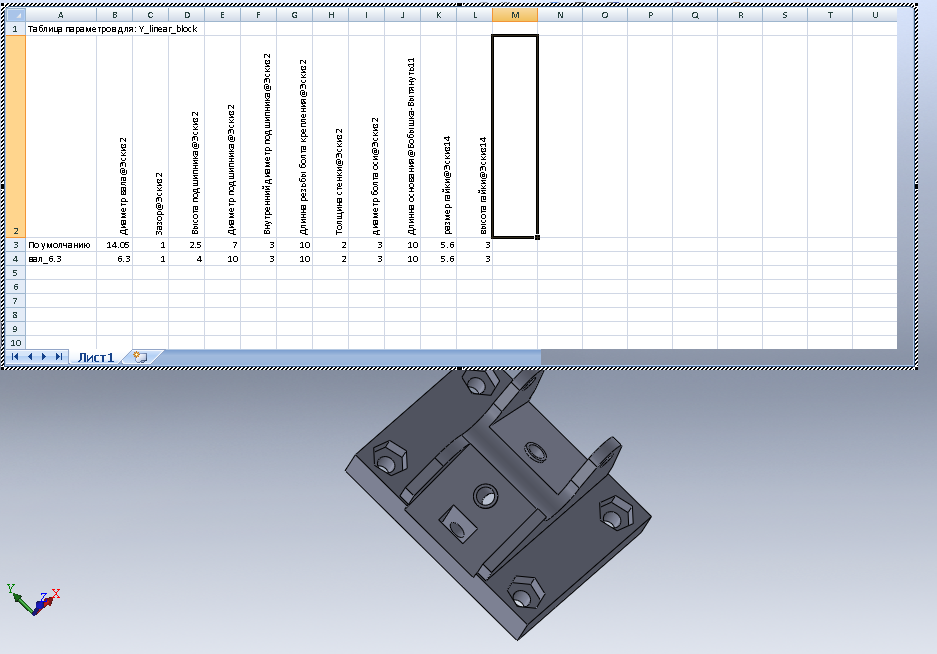

вот тебе параметрический файл, все в табличке, только лень было формулу рисовать для длинны до отверстия прижимного болта, подбери руками (в сборке увидишь).
кроме того сделал уже профиль под вал 6.3 и подшипники 3x10x4

Отредактировал таки, правда с косяками и матюками, но чтоб работало этого хватило. Сопротивление перемещения как минимум в двое стало меньше, люфтов нет. Посмотрим, что будет дальше
