Теперь у меня вместо Wade экструдера (очень классного, кстати) с головой от MakerGear установлен клон прямоточной головы MK7.

Чуть устаревшая фотка всего принтера (старая голова ещё).

12мм валы оправдывают себя? Или что было, то и поставили?

12мм валы оправдывают.
Вибрации меньше, скорость печати у меня 150 попугаев на slic3r, больше не получается, головка не успевает 3мм пластик подовать.

Скажите при печати и сборке деталей менделя, есть проблемы с внутренними радиусами? Как усадка ABS пластика влияет на детали и последующую сборку?

В общем и целом все хорошо в внутренними размерами. Собирал на 12мм валах.
Что не очень понравилось:
1. Конструкция держателей линейных подшипников. Треснул один на кровати - просто заклеил суперклеем. Во всех проблема вставить стяжку - просто не влазит, пришлось рассверлить. Вообще конструкция не жесткая. Планирую переделать на крепление из двух частей.
2. Экструдер. Гайки просто не влезали в прорези для них. Пришлось нагревать и заталкивать. В итоге сели не прочно, иногда прокручиваются. Думаю замуровать их в пластик по технологии нопхеда - оставить пустоты в модели, послать команду M600, вставить гайки и продолжить печать.

Вообще на других деталях гайки тоже с большим усилием впресовывались, но там было не критично.

webkoder писал(а):В общем и целом все хорошо в внутренними размерами. Собирал на 12мм валах.
Что не очень понравилось:
1. Конструкция держателей линейных подшипников. Треснул один на кровати - просто заклеил суперклеем. Во всех проблема вставить стяжку - просто не влазит, пришлось рассверлить. Вообще конструкция не жесткая. Планирую переделать на крепление из двух частей.
2. Экструдер. Гайки просто не влезали в прорези для них. Пришлось нагревать и заталкивать. В итоге сели не прочно, иногда прокручиваются. Думаю замуровать их в пластик по технологии нопхеда - оставить пустоты в модели, послать команду M600, вставить гайки и продолжить печать.

Вообще на других деталях гайки тоже с большим усилием впресовывались, но там было не критично.

Мне детали корпуса Setar печатал, на заре своей деятельности, но даже тогда у него всё нормально получилось с отверстиями для стяжек к этих местах. Я заценил тогда возможности 3D печати. Если принтер настроен нормально, то он печатает так как ему сказали.

И гайки у меня влезли в экструдер. Не прокручиваются. Может пластика у тебя больше давит, чем надо?

Собрал свой мендель. Пока еще не настроил уровень стола. Экструзию тоже не настраивал. проблема есть с перекосом оси Х. Шпильки м8 не очень хорошего качества. Шаговики ближе к столу начинают пропускать шаги. Увеличил ток и сделал шаговики последовательно (Рекомендую!).
Нагрев драйверов уменьшился.
Есть пару вопросов:
1- Где начало координат? Меня путает расположение кнопок на репитер-хосте. У меня, если смотреть на принтер с переди, ось Х с права налево ; У направлен на меня; Z с низу вверх. Дом на начале координат.
2- если оси правильны, то можно-ли дом сделать на верху или на произвольной высоте? Допустим на Z=100. Или для этого лучше использовать команду для парковки? какая она эта команда?
3- подойдет-ли фольгоизолон в качестве экрана от тепла под столом? Или стандартно фольга плюс картон? Первый выгибается и есть касание нагревателя.

mirson писал(а):1- Где начало координат? Меня путает расположение кнопок на репитер-хосте. У меня, если смотреть на принтер с переди, ось Х с права налево ; У направлен на меня; Z с низу вверх. Дом на начале координат.

слева внизу на ближнем краю стекла печати (стол отодвинут от нас)

2- если оси правильны, то можно-ли дом сделать на верху или на произвольной высоте? Допустим на Z=100. Или для этого лучше использовать команду для парковки? какая она эта команда?

можно

Код: Выделить всё

// ENDSTOP SETTINGS:
// Sets direction of endstops when homing; 1=MAX, -1=MIN
#define X_HOME_DIR -1
#define Y_HOME_DIR -1
#define Z_HOME_DIR -1

// Travel limits after homing
#define X_MAX_POS 205
#define X_MIN_POS 0
#define Y_MAX_POS 205
#define Y_MIN_POS 0
#define Z_MAX_POS 200
#define Z_MIN_POS 0


G28 - Home all Axis

mirson писал(а):3- подойдет-ли фольгоизолон в качестве экрана от тепла под столом? Или стандартно фольга плюс картон? Первый выгибается и есть касание нагревателя.

между нагревателем и фольгой обычно прокладывают силиконовый коврик.

От силиконового коврика толку ноль,через некоторое время температура как у нагревателя.
У меня такой бутерброд: стекло(на котором печатаю)->Heated Bed->Пробка 4мм->каретка из алюминия или акрила, т.е в роли теплоизолятора пробка.

У меня такой бутерброд: зеркало-> Heated Bed-> силиконовый коврик-> теплоизолятор для пола-> гофрированный картон-> акриловая платформа.

Спасибо за советы. Я дом сделал правый дальний угол. Получается что развернул на 180 градусов. При этом стол находится выдвинут на меня при "дом"е. Стол сделал так(с верху вниз) стекло 3 мм-> нагреватель со спиралью к стеклу-> пустота 10 мм-> фольгоизолон-> 2х сторонний тонкий скотч-> пробковое покрытие напольное(типа ламината) 10 мм.

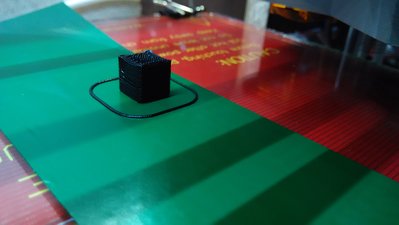

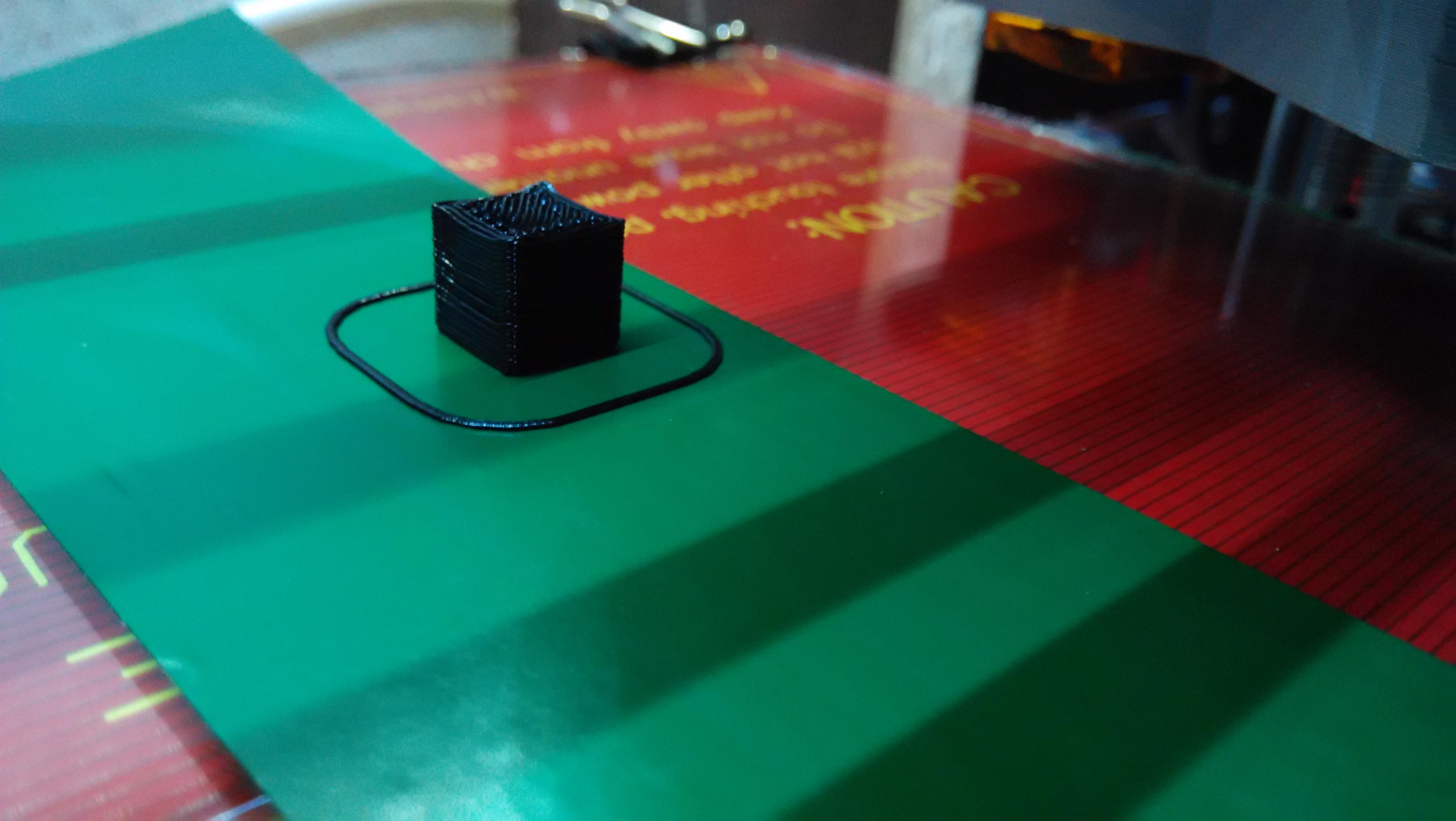

Вчера печатал без нагрева стола. На стекло приклеил зеленый скотч. 10 мм кубик получился со второй попытки. На первой попытке забыл включить(или ошибся и не сохранил) нагрев экструдера на 2-ой и послед слоях. После второго слоя понял, что, что-то не так.

Адгезия хорошая но края загибает. Высоту слоя оставил как для 0.5 сопла, поэтому толстовато думаю.
еще надо калибровать температуру головы. В настройках термистор выставил "1", при замере термопарой показывает 170 градусов, а в программе 230 уже. Но пластик плавится. По кубику видно что слои между собой спокойно расслаиваются.

Еще вопросик: голова должна-ли "утюжить" выдавленный пластик за собой? Этот параметр как понимаю задается в <Extruder offset>?
Мой ложится круглым и расстояние от сопла 0.5 мм примерно.
Всем спасибо заранее!

Всем привет, собираю mendel 90 на 10мм валах, почти все уже есть, кроме пластиковых деталей. Отсеяв все необязательное для начальной сборки получил такой списочек:
bar_clamps
fixing_blocks
small_bits
wades_big_gear
wades_block
wades_idler_block
wades_small_gear
x_carriage
x_end_clamp 4штуки
x_idler_bracket
x_motor_bracket
y_bearing_mounts
y_belt_anchors
y_idler_bracket
y_motor_bracket
z_motor_brackets
Достаточно ли этого для работы принтера? Остальное планирую напечатать уже самостоятельно.
И еще вопрос: сколько будет весить такой набор при 70% заполнении(пролистав форум неоднократно натыкался именно на такую цифру, говорят меньше- плохо).
Заранее спасибо откликнувшимся!

На счет веса деталек сам разобрался- скачал программу "Cura" - выходит 200 граммов! С учетом поддержек набегает еще чуть меньше 50 граммов.
Кто может напечатать в Москве- пишите в лс!

О каком именно менделе речь? О дибондовом или обычном?

Обычный, из фанеры (возможно заменю фанеру оргстеклом или акрилом)
