Для сборки Менделя90 заказал с http://reprapworld.com
Megatronics v2.0 - Prusa/MendelMax kit, включающий в себя:
5x NEMA17 Stepper motor 1.8 degrees step / 4.8 kg/cm
1x Megatronics v2.0 - Fully assembled
4x Stepstick A4988
1x Heatsinks for pololu / stepstick stepper drivers (set of 4)
3x Opto endstop
5x 4-wire cable, Red Blue Green Black (1m)
3x 3-wire cable, Red Black Yellow (1m)
2x 2-wire cable, Red Black (1m)
1x Heater wire Red 1m (rated 18A)
1x Heater wire black 1m (rated 18A)
1x Wire wound power resistor,6R8 2.5W
1x Thermal glue / heatsink plaster

Последней позиции в посылке не оказалось.
Два двигателя проворачиваются с очень большим усилием, три достаточно легонько.

Упаковка ужаснейшая, за такие деньжищи не хватило скотча, углы замотать, сама коробка, как будто из прессованной туалетной бумаги. Сколько получал посылок, причем большинство с бесплатной доставкой, еще по 5 минут с ножницами примериваешься, как бы открыть.
Вот этот ужОс


Письмо написал, чтоб термоклей вернули, посмотрим, что ответят.
Особо много не сталкивался с шаговыми двигателями, сколько попадались, крутились достаточно плавно, или это допускается что их еле пальцами провернешь?

глянь на провода, мож замкнуты обмотки просто, разьедени и все будет крутится, если так же трудно будут проворачиваться, то движки стукнутые

unigenum писал(а):Смотрю я на картинки собранного mendel90, а там шлейфы используются с жилами AWG-28, это 0.081мм2 в сечении
На двигателях у меня концы AWG-24, это уже 0.2мм2, как раз примерно для тока 2А. Получается по 3 жилы шлейфа на один провод двигателя, которых 4шт. Итого 12жильный шлейф только на двигатель. Ладно двигатель, а нагрев экструдера - это нагрузка посолиднее уже намного, не говоря уже про нагрев кровати, где до 10А ток.
Так вот смотрю я на эти шлейфики в собранном менделе и как-то мало понимаю, в чем подвох?
Получется, что половина выдаваемого драйвером тока не дойдет до двигателя, а высадится на проводах.
А существенная часть тока вместо быстрого и точного нагрева экструдера будет греть эти шлейфы.
Или я где-то ошибся?

подвоха нет, каждый проводок AWG-28 это до 1.4А, рассчитывают обычно 1А (считать проще и греется чуть меньше).
На кровать идет 12 проводов в одну сторону. (это до 16,8А при том что предохранитель на электронике 11А)
Нагрев головы всего 2А что с запасом обеспечивается 3 проводами в одну сторону.
С проводами на двигатели - казалось бы впритык к расчётному.
Но в отличии горячего концы и кровати ток на двигателях течет не постоянно, и средне действующий спокойно укладывается в рамки, так что тоже все хорошо.

Добавлено спустя 2 минуты 10 секунд:

iEkmuby писал(а):Письмо написал, чтоб термоклей вернули, посмотрим, что ответят.

таможня вынула, у меня тоже вытащили из посылки китайской.
вероятно в таких фасовках им попадалась какая то наркота

setar писал(а):таможня вынула, у меня тоже вытащили из посылки китайской.
вероятно в таких фасовках им попадалась какая то наркота

Вот ведь нехорошие люди, собаку что ли надо использовать в таких (если им кажется подозрительных) случаях. А что они отметку не делают, что что нибудь изымают?
Наверное придется термоклей покупать на месте, я так понимаю любой подойдет, или может какой особой марки нужен?

FireFly писал(а):глянь на провода, мож замкнуты обмотки просто, разьедени и все будет крутится, если так же трудно будут проворачиваться, то движки стукнутые

Да спасибо об этом не подумал
reprapworld.com цы,я так понимаю про это тоже написали: Make sure that the leads are not connected

Просто твоя посылка проходила через руки Почты России.
Удивительно что там вообще все целое осталось.

Вчера сам забрал на почте маленькую посылочку оттуда - спакована в тоненькую картонную коробку, отправлена обычной бандеролью без номера, на коробке ВООБЩЕ отсутствовал какой либо скотч - открываешь и достаешь все что хочешь и закрываешь обратно. Сопроводительного перечня (что находится в коробке), то же не было - просто беленькая коробочка с 3мя марками из Нидерландов. Благо все осталось на месте - вначале думал, что термисторы спатронили, но они такие маленькие, что сразу не заметил их в пакете с термопарой.
По-поводу прошлой посылки я уже писал - коробка в полтора раза больше содержимого, никаких прокладок - все болтается внутри (повредилась трубка) - даже на почте смеялись, что первый раз видят, чтобы так говняно паковали...

Мне кажется такие ролики снимает почта специально, чтобы снизить нагрузку на дешевые пересылки...

по ходу reprapworld.com все больше и больше себя дисквалифицирует как продавец ...

setar писал(а):подвоха нет, каждый проводок AWG-28 это до 1.4А, рассчитывают обычно 1А (считать проще и греется чуть меньше).
На кровать идет 12 проводов в одну сторону. (это до 16,8А при том что предохранитель на электронике 11А)
Нагрев головы всего 2А что с запасом обеспечивается 3 проводами в одну сторону.

Ну, судя по табличке отсюда http://www.interfacebus.com/Cable_Derating_Guide.html , 1.4А это для одножильного проводника. А для многожильного, как в шлейфах - 1А. И еще где-то в стандартах находил, что при складывании нескольких проводников просто суммировать сечение не правильно, там есть какой-то коэффициент.
Но в общем подход ясен. Надо попробовать.
Докучи про посылки из reprapworld.com...
В декабре прислали электронику и катушку пластика в коробке как у ReaN в два раза больше содержимого. Но только она была набита пенопластовыми кусочкам чтоли, вощем ничего не болталось, доехало в целости и сохранности.
Потом, видимо, начали экономить на пенопласте, затем на коробках и "сдулись" окончательно.

setar писал(а):по ходу reprapworld.com все больше и больше себя дисквалифицирует как продавец ...

ну вот... истории страшные тут понаписали, а я хотел у них заказываться
главное Megatronics и драйвера купить бы, остальное и у других найдется недорого

просто оговори в письме личном продавцу просьбу отправить UPS и "дополнительно" упаковать

Мне не дошла посылка с кусом PEEK с хотендс. 26 февраля выслали без трекинга.

Решил на будущее заказать ремень с закругленными зубъями GT вместо трапеций T
Ну и шпули соответствующие, которых предлагается 2 варианта

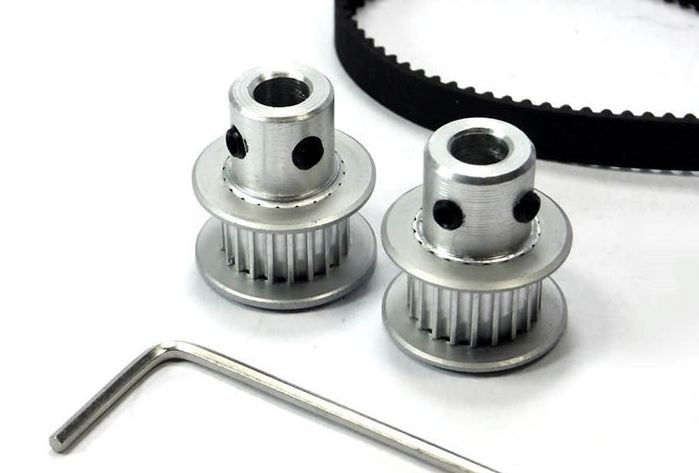

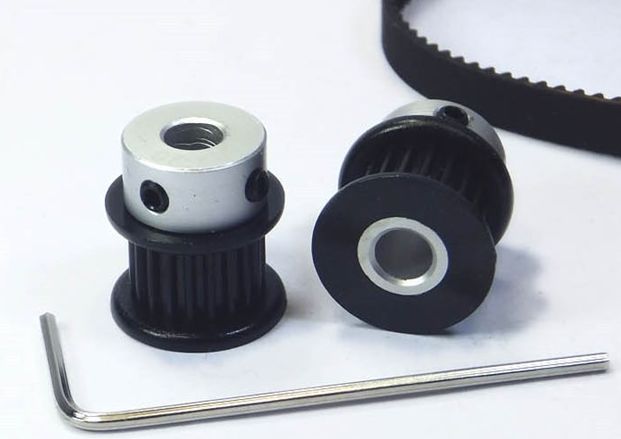

Есть полностью алюминиевые, а есть композитные, похоже на пластик.
Какой вариант предпочтительнее? По стоимости одинаково.

Склоняюсь к пластику.
Ремень меньше изнашиваться будет.

использую и те и другие, там не мягкий пластик а что то типа карболита.
работают одинаково совершенно
