плату я сам селал из куска макетки. Идея с кучей разъёмов мне не понравилась и я поставил обычный двухрядный. Хоббд болт это болт с канавкой которой он тянет пруток. Делается самостоятельно из обычного или покупается за 8 баксов у буржуев.

Komonec писал(а):Подскажите еще ,extruder_connection_pcb_assembly:
https://github.com/nophead/Mendel90/blob/master/dibond/manual/extruder_breakout_pcb.JPG?raw=true
Где найти схему платы?

В запчастях нужна пружина - Spring 7mm OD, 1mm gauge x 10mm long, OD, понятно, внешний диаметр 10мм, длина 7мм, а gauge - это толщина проволоки?
Так же требуется - M8 hex screw x 60mm, hobbed at 25, я правильно понимаю - это болт М8х60мм DIN 931, hobbed at 25, значит длина резьбы 25мм?

Какой hot end выбрать? J-Head Mk V-BV 0.35mm for 3mm filament? Или есть что-то лучше?

Спасибо.

Тоже присоединяюсь. Может у кого есть схемка платы?

эта платка дебильная идея, особенно разъём.
схемы там нет, обычная коммутация, назначение проводов шлейфа есть в доке.

я сделал так:
(бело-зеленый моток уберется)

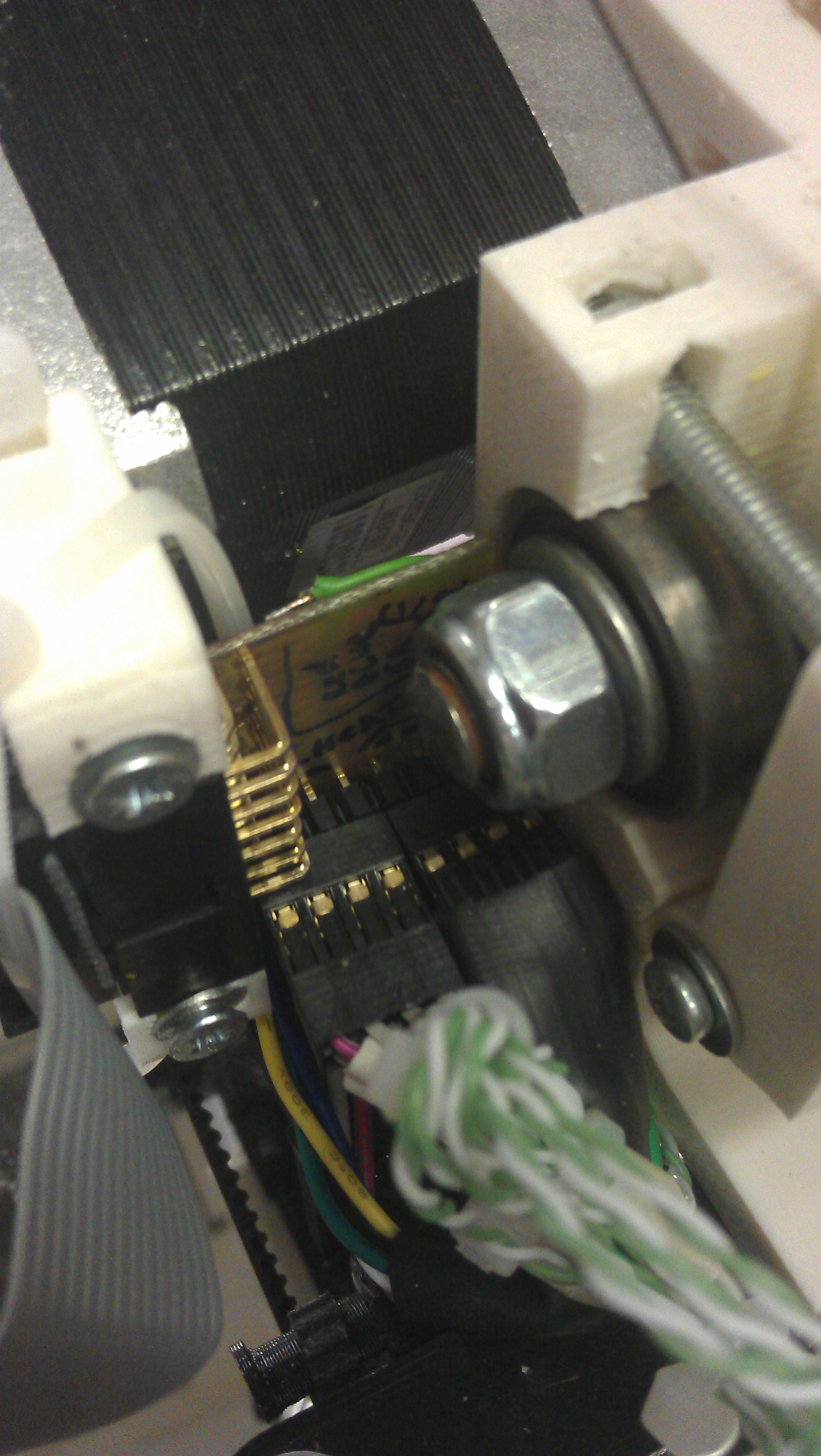

Вот моя плата. Я распечатал старый вариант держателя - он поменьше.
Идиотский способ крепления на родные винты мотора.. Винтов M3 длинее 40мм у нас просто нет. Делать из шпилек вблом. Пришлос углубить потай в пластике почти насквозь чтоб родной винт до резьбы дотянулся.
При повторении нужно предусмотреть защёлку. Разъём от вибрации и пружины вылез один раз.

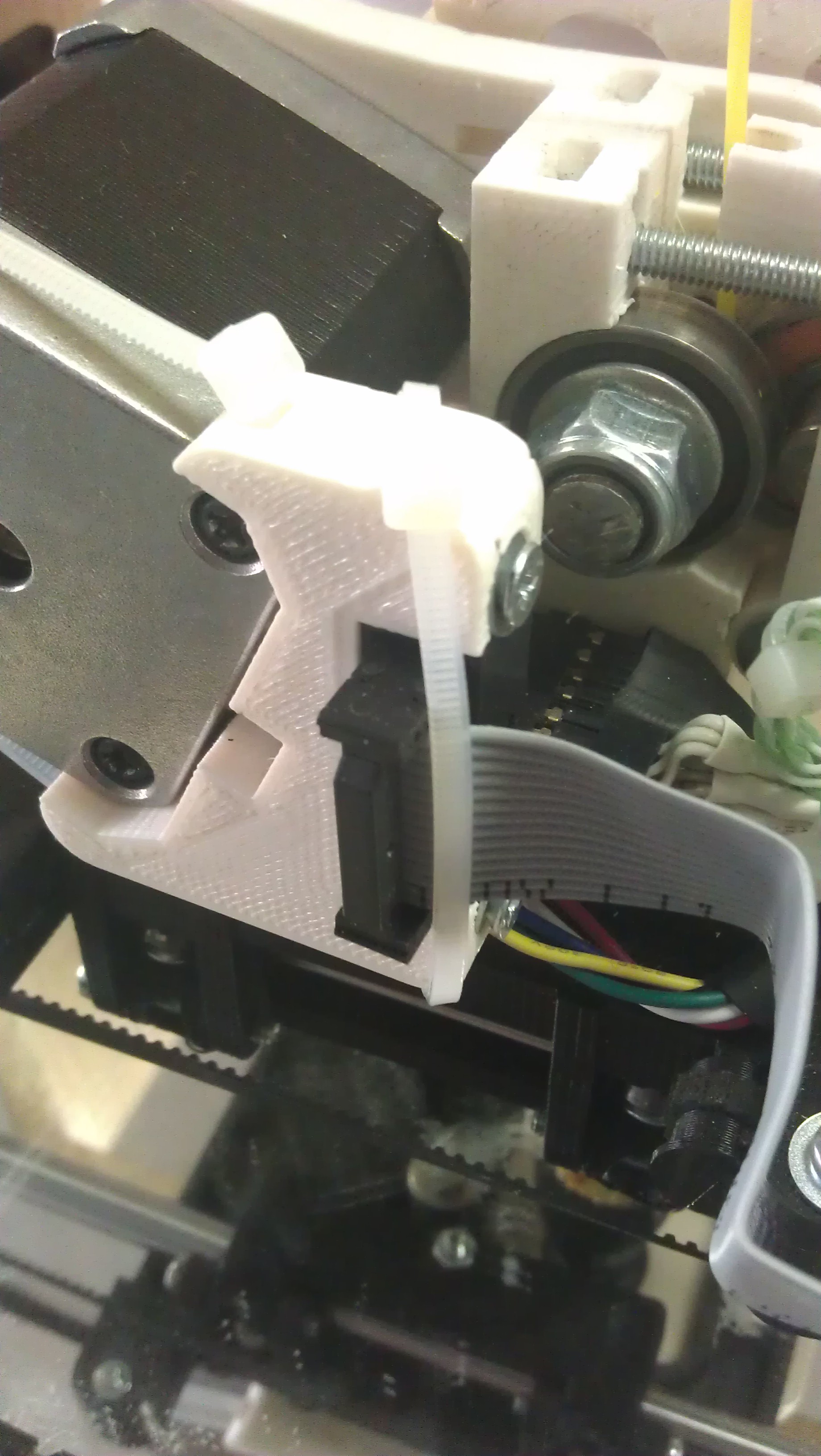

Для поддержки шлейфа я использовал упаковочную ленту с белого пластика. Она очень упругая.
http://roboforum.ru/download/file.php?id=26465&mode=view

karabas2011 писал(а):Идиотский способ крепления на родные винты мотора. Винтов M3 длинее 40мм у нас просто нет

Я вот тоже на это обратил внимание. И раньше сталкивался, что нужно были длинные винты М3-4, а их в продаже нет. Ну благо на ебее есть.

Комплект болтов под шестигранник взял на амайне получилось немного дороговато, но зато внешний вид сразу другой, да и крутить шестигранники одно удовольствие, ничего не соскальзывает, непрокручивает итд.

когда не нашел длинных винтов М3, то купил просто метровый пруток с нарезанной резьбой М3, отрезал нужной длины и использовал шестигранные глухие гайки:

2setar

Подскажите пож. Вы как-то писали, что собрав каркас из акрила он сплавился. Дело в том, что я собираюсь также собрать каркас из него - 10 на основание и 6 или 8мм на ребра. Так что мучают некоторые сомнения.
И еще один момент:
конкретно к экструдеру еще надо что-то заказывать на reprapworld-е или того, что печатается и закупается на makergear достаточно!? В частности что там за крепеж на подачу прутка в экструдере?

Спасибо.

эт с чего он поплавится чай не расплавленым металлом печатать идет, делай смело и не парься. Платформу стола рабочего только изолируешь от контакта с нагревательным столом и все.

у меня расплавилась платформа рабочего стола из акрила (или оргстекла, это вроде не одно и тоже)
это было по двум причинам: во первых у меня стандартная печатная плата нагрева "разогнана" в 2 раза,
во вторых когда я это делал ещё ничего не знал о свойствах термоизоляции разных материалов.
пытался перекрыть тепловой поток от кровати посредством термоскотча...
сейчас я понимаю что это лучше делать например сотовым картоном от коробок с наклеенным поверх отражающим слоем их аллюминиевого скотча

Добавлено спустя 8 минут 10 секунд:
Re: 3D печать , инструкция по самостоятельной сборке. (Mendel90)
по экструдеру:
крепеж горячего конца к экструдеру осуществляется несколькими методами.
мне правится больше всего крепление двумя параллельными болтами у основания, как шпильки.
для такого способа ничего кроме горячего конча и пары болтом м3 (длинна вроде 25 но могу ошибаться) не требуется.
про крепеж на подачу прутка не понял ...
экструдер прямой подачи содержит три подшипника 608 ось 8x22мм болт подачи (hobbed) и в зависимости от конструктива 2-4 болта прижима, иногда с пружинами (я их не использую, зажимаю прямо внятяг)

karabas2011 писал(а):

war45 писал(а):Ребят, подскажите пожалуйста, как долго может отсутствовать товар на складе? сайт http://www.makergear.com/products/operators-pack , хотэнда нет уже неделю минимум, ждать или есть смысл искать в других местах?

поищи реселлеров j-head у них хоть и дороже но может быть в наличии

а еще рассказывают страшное. что по пятницам на hotends.com - скидки ) (правда сам не видел )

Добавлено спустя 15 минут 32 секунды:

setar писал(а):

shum_inc писал(а):Просто если речь идёт о стандартном Mendel90, и 12мм валы вам не достались бесплатно - в них нет никакого смысла. Конструкция базы у принтера и так достаточно жесткая, и даже 8 мм валы (судя по чужим собранным моделям) из нормальной стали с закалкой и калибровкой не будут ограничением в точности и скорости печати.

сомнительное утверждение, я бы сказал человека не имеющего опыта (печального в данном случае).
в приложении пример работы 8мм валов, проблема в малой их жесткости.

Блин ну вот как у тебя получается такая волна? у меня выдает только одну волну по краю. причем кисс выдает волну больше чем слайс3р. (
Вроде уже поднимал вопрос - валы 8ки из чего?

это и есть одна волна по краю, ровно тому который слева (печать против часовой стрелки).
валы нормальные, от vxb.com
подними скорость в два раза, поймешь о чем речь. (хотя максимальная скорость экструзии может не позволить это сделать)

faeton13 писал(а):

karabas2011 писал(а):

war45 писал(а):Ребят, подскажите пожалуйста, как долго может отсутствовать товар на складе? сайт http://www.makergear.com/products/operators-pack , хотэнда нет уже неделю минимум, ждать или есть смысл искать в других местах?

поищи реселлеров j-head у них хоть и дороже но может быть в наличии

а еще рассказывают страшное. что по пятницам на hotends.com - скидки ) (правда сам не видел )

Учи английский. На самом сайте и написано. Только не скидки а завоз продуции.
Вчера например сопла были в наличии.

Разбираюсь с крепежом, такой список получился:

Код: Выделить всё

№   название   кол-во
1   M3 cap screw x 10mm / винт M3 x 10mm din 912   6
2   M3 cap screw x 16mm / винт M3 x 16mm din 912   19
3   M3 cap screw x 20mm / винт M3 x 20mm din 912   11
4   M3 cap screw x 25mm / винт M3 x 25mm din 912   2
5   M3 cap screw x 45mm / винт M3 x 45mm din 912   2
6   M4 cap screw x 16mm / винт M4 x 16mm din 912   6
7   M4 cap screw x 20mm / винт M4 x 20mm din 912   10
8   M4 cap screw x 25mm / винт M4  x 25mm din 912   4
9   M4 cap screw x 30mm / винт M4  x 30mm din 912   5
10   M4 cap screw x 45mm / винт M4 x 45mm din 912   1
11   M8 cap screw x 30mm / винт M8 x 30mm din 912   4
12   M3 grub screw x 6mm / винт M3 x 6mm din 914   3
13   Hex male / female pillar M3 x 20mm / стойка M3 x 20mm   4
14   M3 hex screw x 10mm / болт M3 x 10 mmdin 933   3
15   M3 hex screw x 16mm / болт M3 x 16mm din 933   2
16   M4 hex screw x 16mm / болт M4 x 16mm din 933   4
17   M4 hex screw x 20mm / болт M4 x 20mm din 933   2
18   M4 hex screw x 50mm / болт M4 x 50mm din 933   2
19   M8 hex screw x 60mm, hobbed at 25 / болт M8 x 60mm din 931   1
20   Nut M3 / гайка din M3 934   9
21   Nut M4 / гайка din M4 934   2
22   Nut M8 / гайка din M8 934   2
23   Nyloc nut M3 / гайка М3 с нейлоновым кольцом din 985   26
24   Nyloc nut M4 / гайка М4 с нейлоновым кольцом din 985   30
25   Nyloc nut M8 / гайка М8 с нейлоновым кольцом din 985   4
26   M2.5 pan screw x 12mm / винт M2.5 px 12mm din 912   4
27   M3 pan screw x 8mm / винт M3 x 8mm din 912   15
28   M4 pan screw x 16mm / винт M4 x 16mm din 912   65
29   6-32 pan screw x 9.5mm   2
30   No2 pan wood screw x 13mm   10
31   Brass nut M8 / латунная гайка M4   2
32   Washer M2.5 x 5.9mm x 0.5mm / шайба M2.5 x 5.9mm x 0.5mm   10
33   Washer M3 x 7mm x 0.5mm / шайба M3 x 7mm x 0.5mm   56
34   Washer M4 x 9mm x 0.8mm / шайба M4 x 9mm x 0.8mm   110
35   Washer M5 x 20mm x 1.4mm / шайба M5 x 20mm x 1.4mm   4
36   Washer M8 x 17mm x 1.6mm / шайба M8 x 17mm x 1.6mm   8
37   Washer M8 x 30mm x 1.5mm / шайба M8 x 30mm x 1.5mm   4
38   Wingnut M4 / гайка-барашек M4 din 315   2
39   Star washer M3 x 0.5mm / шайба стопорная с наружными зубъями M3 x 0.5mm din 6798A   25
40   Star washer M4 x 0.8mm / шайба стопорная с наружными зубъями M4 x 0.8mm din 6798A   67
41   Star washer M8 x 1.6mm / шайба стопорная с наружными зубъями M8 x 1.6mm din 6798A   1

И есть несколько вопросов:
1. Вместо pan screw можно же использовать винты din 912 (под шестигранник)?
2. Как у нас называются 6-32 pan screw x 9.5mm и No2 pan wood screw x 13mm, если можно с гостами?
3. Зачем нужны две латунные гайки?
4. Зачем нужны две гайки-барашка?
Заранее спасибо.

думаешь кто то собирал по списку ?
все проявляют творчество.
а латунные гайки на ось Z
