от поставщика зависит.
вам с какой целью?

"диаметр таких 200 (внутренний 32) и высота (ширина) 125 мм"
Большая.
Зачем мне размеры?
В моем принтере есть небольшая свободная полость. 165х110х350.
Хочу прикинуть, на предмет влезания туда стандартной катушки с расходным материалом.

yozik0ff писал(а):Парни, подскажите габариты катушки с пластиком 1.75мм и весом 1кг?

стандартные мейкерботовские килограмовые - 200х75

reprapworld помследний пришедший пластик пришел на катушках Д165мм высотой 87мм
а вобще можно из фанеры нарезать. благо на thingiverse их много

Спасибо большое Setar у за детали.
Сегодня их забрал. Качество отменное! Впервые увидел напечатанную деталь в живую. Мы, всем офисом очень сильно поражены от этой технологии печати.
Меня это очень сильно мотивирует на дальнейшую сборку принтера.
Теперь остается только ждать, остальные комплектующие с ибея. Это вся механика, двигатели, шкивы ремни, болты, подшибники и направляющие.

Остается закупить, электронику и печатающую головку.

yozik0ff писал(а):...
Остается закупить, электронику и печатающую головку.

Продам сопел )

главное пиши как процесс идет, мне уже самому интересно, какие скоростные характеристики получит система на валах 12мм
должно быть очень жестко даже на высоких скоростях

faeton13 писал(а):Продам сопел )

мне вся движуха в области 3д печати начинает напоминать краф/трэйд в MMORPG ))

ага, похоже
"как я преодолел квест с деламинацией"

кстати о деламинации. на thingiverse нашелся рецепт покрывать лпатформу с каптоном лаком для волос. - говорят помогает )

вероятно, но это придется делать постоянно.
я просто наждачкой нулевкой сделал пленку матовой.

Потихоньку стали подтягиваться комплектующие.
Пришли направляющие. Когда увидел содержимое посылки, был удивлен размерами и массивностью. Подумал, что 12мм направляющими сильно переборщил.
Отмерил, отрезал. Вообще изначально хотел резать дремелем, попутно зажав пруток в дрели. Не вышло, ибо цанга у дрели имеет размер захвата 10мм, туда 12мм пруток тупа не влез. Пришлось пилить дремелем. Аккуратно отпилил две 40см направляющие оси Х.
Примерил, проверил штангенциркулем параллельность осей. К сожалению погрешность в параллельности составила 0.3мм.
Немного подумав, взял фен от паяльной станции, не спеша нагрел пластик и параллельность выставил в 0.
Думаю, что в готовом принтере, более точной настройки можно добиться путем наматывания скотча на направляющие в области зажима.



Добавлено спустя 3 минуты 45 секунд:

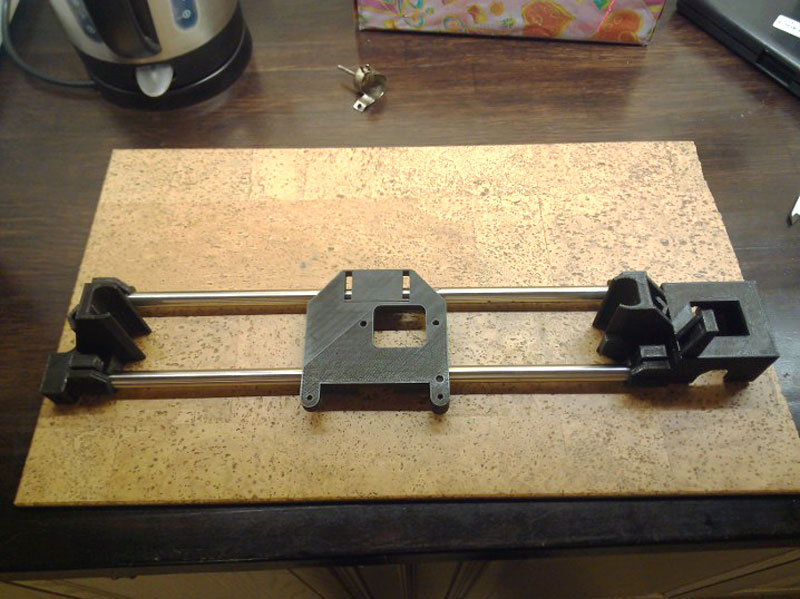

Когда узел оси Х был "собран" руками проверил на прочность. Дааа 12мм направляющие жестко сидят, впечатление такое, что даже на адовых скоростях, вибрации не будет.
Думаю, что не зря выбрал 12мм версию принтера. Доволен как слон.

в каком месте пришлось подогревать и куда подтягивать ?
P.S. следующую модель для себя буду делать на 12мм

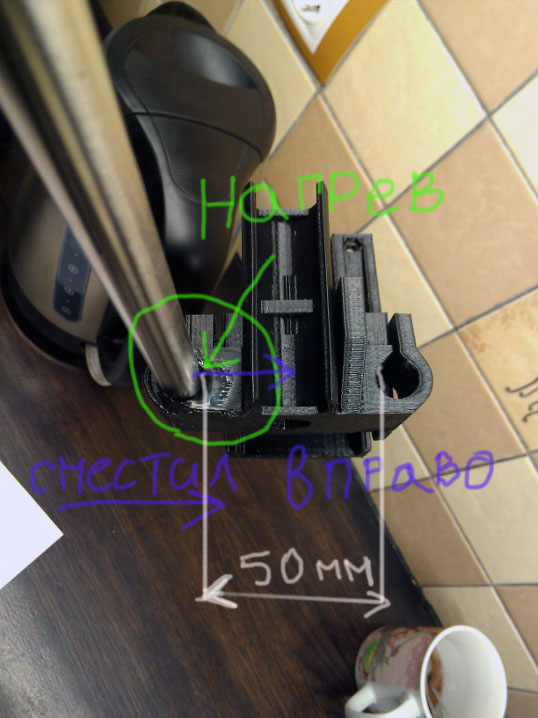

Нагрел пластик, очень осторожно, чтобы не повредить деталь. И сдвинул направляющую буквально на 0.3мм.
В итоге, стянутом болтами виде, между двумя направляющими стало ровно 50мм.


Пришли следующие детали:

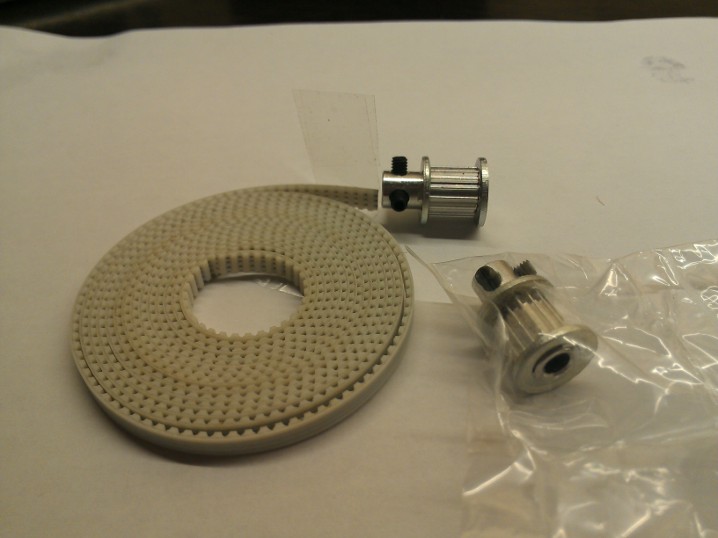

Два метра ремня формата T2.5 и две алюминиевые шестерни.
Ремень отличный, со стальными кордами.
Шестеренки так себе. Не понравилось, что боковые ступоры "щечки" сделаны отдельно в виде запрессованных шайб.
Более продвинутые шестеренки делают/фрезеруют из целого куска алюминия.

не встречал цельнофрезерованные, в Англии заказывал - обалденные и дорогущие шестерни таким же образом изготовлены.
