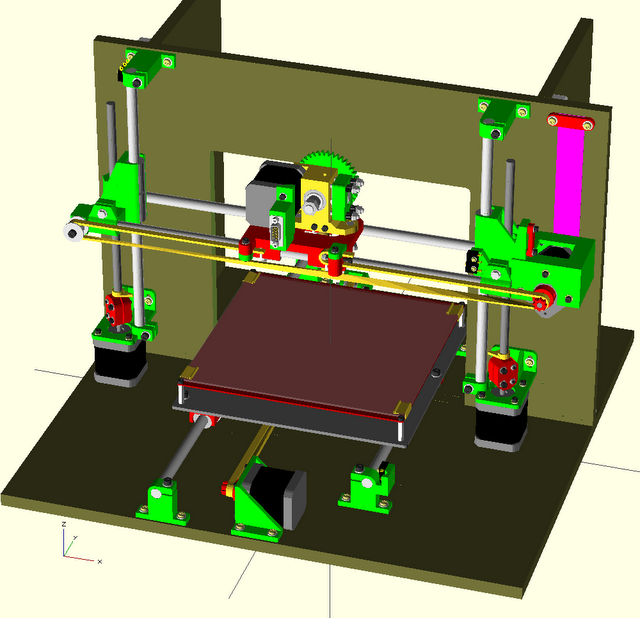

Хочу собрать вот такой принтер mendel90
Кто-нибудь может мне помочь?
Напечатать необходимые детали, за денюжку конечно.
Почему именно эта модель?
Ну в этой версии, рама принтера сделанна из МДФ панелей. А так как у меня скилл изготовления мебели из ЛДСП прокачен на 100% (кухню, шкафы сам дома собрал) то этот вариант для меня будет самый лучший.
+ основание планирую делать из 26мм панели, сами стенки из 16мм. Он будет очень крепкий и соответсвенно небудет сильных вибраций при печати.

хороший выбор,правильная модель я могу помочь.
только там деталей много, грамм под 800 и по штукам много печать дня на 3, так что 3500р будет стоить набор.
только определись какую модификацию будешь делать, их два варианта sturdy (LM10UU) и mendel (LM8UU) отличаются диаметром направляющих - 10 и 8 мм соответственно. рекомендую ту что 10, будет жестче.

Мне нужен тогда вариант study. чтобы направляющие 10мм и соответственно шарниры на LM10UU
Давай в личке обговорим способы оплаты.

Добавлено спустя 7 минут 35 секунд:
Там какие нужны направляющие железные? вижу что 6 штук, а размеры понять не могу.

Добавлено спустя 9 минут 6 секунд:
Вот такие подшипники подойдут?

Качай репозиторий, правь конфиг под твои материалы (достаточно важно правильно указать толщину фанеры во всех местах), запускай сборку - и он в BOM'е тебе покажет какой длинны нужны направляющие.

тоже хочу такой ((

ЭЭЭэээээ это под питоном?

Добавлено спустя 49 секунд:
Тааак сейчас скачаю питона под винду... вот еть же квесто какойто

направляющие после рендеринга искать в файле Mendel90/sturdy/bom/bom.txt
у меня так:

Код: Выделить всё

2 Smooth rod 10mm x 281mm
1 Smooth rod 10mm x 293mm
2 Smooth rod 10mm x 400mm
1 Smooth rod 10mm x 446mm
1 Smooth rod 8mm x 22mm


Код: Выделить всё

3 Ball bearing 608 8mm x 22mm x 7mm
3 Ball bearing 624 4mm x 13mm x 5mm
10 LM10UU linear bearing


Добавлено спустя 4 минуты 1 секунду:
там питон + скад (openscad.org)
конфигурить свои параметры в Mendel90/scad/conf/config.scad

просто проверь, там и так вроде по уму
Mendel90/scad/conf/machine.scad должен содержать

Код: Выделить всё

include <sturdy_config.scad>

Установил программу openscad.org
хмммм ну понятно стало.
Только у меня появились вопросы:

1 Smooth rod 8mm x 22mm
- вот эта штука, куда она входит?
Чвото ненашел ее.

Потом на валу шаговых двигателей, которые поднимают вверх каретку, (Ось Z как понимаю) есть вот такие штуки

Что они делают?

Ну и на схеме, видно, что МДФ панели стягиваются между собой уголками, которые тоже нужно печатать.
Эти уголки мне не нужны, крепить панели буду на конферматах.

Какую мне для этго принтера использовать головку?
Извините за нубские вопросы. Еще пока мои знания поверхностные.

голову в принципе любую, рекомендую короткую с makergear.com ( бери комплект под сборку и одно дополнительное сопло, чтобы получилось 0.35 и 0.5 мм)

смотри картинки на сайте разработчика, многое ясно станет.
http://hydraraptor.blogspot.com/search? ... results=13

что эти штуки делают я не очень понимаю но крепятся они на шпильках оси Z , возможно для калибровки ???

Добавлено спустя 2 минуты 37 секунд:

yozik0ff писал(а):1 Smooth rod 8mm x 22mm
- вот эта штука, куда она входит?
Чвото ненашел ее.

ось прижимного подшипника (608) экструдера

setar спасибо!
Понял, они используются для настройки/калибровки верхней всей штуковины.
При старте они должны смотреть в одну сторону.
Ведь если хоть один вал будет смещен/прокручен (вовремя скажем транспортировки)то та часть верхней штуковины будет ниже или выше соотвественно. Ини собственно при работе должны синхронно крутится.
Тоесть, если сбилась калибровка, то визиуально это можно определить. Как то так.

setar писал(а):
что эти штуки делают я не очень понимаю но крепятся они на шпильках оси Z , возможно для калибровки ???

эти штуки нужны что бы увидеть синхронно ли работают движки.
такой же принтер собрал, сейчас электронику налаживаю.
а вообще как здесь писали жёсткая конструкция, взял рукой за арку и перенёс в другое место никаких проблем.

Отлично, так и думал, какие направляющие используете? 8,10 или 12мм? setar предлагает мне использовать 12мм. ВОт я теперь в раздумьях.

Я использую 10 мм.
А что разве в репозитории появились чертежи для 12 мм. модели

Там, как понимаю, можно в конфигурационных файлах задать необходимые размеры штуковин подшибникков, и там есть скрипты перловские, которые по указанной конфигурации соберет необходимый проект под конкретную штуковину.

Тогда понятно.
Отличная тема.
Может только в названии убрать "поможите", а оставить принтер mendel90.
