karabas2011 писал(а):Кто-то здесь предлагал нагревпанели MK2 - киньте ссылку. Мне надо купить несколько штук (5минимум)

http://www.ebay.com/itm/RepRap-PCB-Heatbed-MK2-Improved-heated-bed-Prusa-Mendel-/270938872936?_trksid=p5197.m1992&_trkparms=aid%3D111000%26algo%3DREC.CURRENT%26ao%3D1%26asc%3D14%26meid%3D3534462052815914073%26pid%3D100015%26prg%3D1006%26rk%3D1%26sd%3D270938872936%26
)

могу 10к 2-х омных продать )

да я видел этого продавца- у него есть странный фидбек по этой панели но чел пока не ответил на мой вопрос

http://reprap.me/ - на панельке написано, я так понял они их делают

Добавлено спустя 2 минуты 52 секунды:
всмысле вопросы можно им задавать (а на ebay покупать - дешевле)

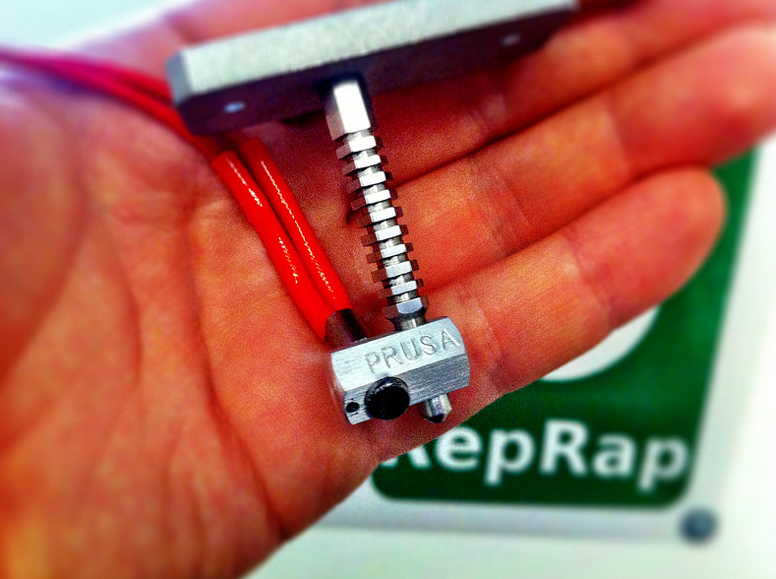

Прюша в своей мендель90-подобной prusa i3 применил очень странный хотенд - цельнометаллический, тонкий без термобарьера и без обдува. Никаких пояснений кроме фоток я не нашёл. Видать скоро будет революция.http://www.flickr.com/photos/prusajr/7841744792/
гугл "prusa nozzle"

все там стандартно.
черный брусок - PEEK

Добавлено спустя 1 час 29 минут 41 секунду:
думаю это нержавейка и внутри трубка тефлон до конца ребристой поверхности

общался с прюшей. говорит - никакого тефлона. только нержавейка только хардкор!
цельно металлическое сопло. Толщина стенки в тонких местах - 0.5мм. внутри полировка "под зеркало". когда продавать надумает - не говорит. учитывая примерную себестоимость - дешевле было юзать ПЕЕК.

в общем дизайн офигенен но никакой революции. )

а с чего там стоимость? шестигранные рёбра можно было круглыми оставить. Полировка тоже какбы не проблема - точность то не нужна. Вот сопло 0.3 (или сколько там у него( в нержавейке сверлить - это да. Прюша решил свою контору основать - видать сопло будет первым коммерческим продуктом.Чертежи бы раздобыть...
ЗЫ а нагревалка надета тоже из нержавейки или алюминиевая?
ЗЫЫ 0.5мм стенка, ~3.2мм канал под пруток итого внешний диаметр получается 4.2мм. А по моему на фотке потолще будет

Так у него 0.5мм в местах гребёнке, а на конце там толще. И сама гребёнка где-то в 7-8 мм.
Зачем чертежи, по фотке можно всё воспроизвести.

с стенки в 0.5 и стоимость.
это вроде как не совсем тривиальная задача. да и шлифовка глухого канала с заданной точностью тоже не 5 минут дело. как раз сверловка отвертия 0.3мм тут самое простое всего 3 диаметра надо просверлить. )

6-ти гранные ребра, банальный отход производства - точили из "карандаша".

Добавлено спустя 4 минуты 23 секунды:

ruslanpopov писал(а):Так у него 0.5мм в местах гребёнке, а на конце там толще. И сама гребёнка где-то в 7-8 мм.
Зачем чертежи, по фотке можно всё воспроизвести.

все бы замечательно, но тут пара мм не в том месте отличает офигенное сопло от УГ. QU-BP вроде по чертежам все делали. пока, судя по отзывам, получилось у них не то что должно было.

Если бы у меня был станок и непреодолимое желание сделать подобную голову, я бы поступил следующим образом.

Взял программу для моделирования (ещё лет 10 назад их рассылали пачками по запросу), нарисовал прототип головы, крепёж для нагревателя, указал материал и температуру нагревателя и посмотрел бы распределение температуры по голове.

В результате таких игр подобрал бы форму и размеры головы, соответствующие теплопроводности выбранного материала. Потом бы выточил голову по полученным размерам и проверил работу в реальности.

Последний абзац можно повторять до получения результата.

Хотя да, можно подождать распродажи от Прюши.

на французском сайте мужик давно сделал цельнометаллическое сопло но с большими рёбрами которые обдувал куплером. на каждое ребро ставил датчик температуры так и проверял. Внизу у него 55С поэтому всё прекрасно работает. Прюша умудрился без обдува. Я пошёл к местному токарю тот сказал да с такой стенкой лучше на ЧПУ а у него будет долго и дорого. Теперь думаю что проще найти готовую трубочку а на неё насадить ребра от кулера.

я могу промоделировать процесс распределения тепла (лучше без обдува - сам модель такую не построю, хотя есть знакомые которые это на работе каждый день делают)
вот только не понятно что смотреть на этой модели ?
к чему стремиться

к исключению термобарьера. Если удастся получить температуру над нагревателем чуть менее 60С всё отлично можно делать.

Пришла мне шоколадка от MakerGear
Смотрю видео как правильно собирать печатающую головку.
Интересно, есть какиенибудь нюансы которые нужно учесть во время сборки?
Есть ли смысл пропаивать провода к нихромовой проволоке? Там ведь температура будет как в одном из филиалов ада, он ведь все равно расплавится.
