**hudbrog** » 26 окт 2012, 13:41

Для той муфты нужно вал двигателя обматать чем-то эластичным. Кто-то использует капельницы, у меня там несколько слоев изоленты - работает отлично.

**setar** » 26 окт 2012, 14:08

на вал садится трубка из капельницы (или аналогичная резиновая)
так и задумано

**yozik0ff** » 26 окт 2012, 14:12

Аа понял, для компенсации?

**setar** » 26 окт 2012, 14:18

для компенсации возможной несоосности

**faeton13** » 26 окт 2012, 14:19

А у меня кусок PTFE трубки )

В мендельПро еще забавные соединители используются. как раз кусок капельницы и два зажима один на мотор второй на Z-шпильку

**setar** » 26 окт 2012, 16:11

PTFE всмысле тефлон ?
не умно... ибо проскальзывать будет ( причем бесшумно

)

**ruslanpopov** » 28 окт 2012, 21:01

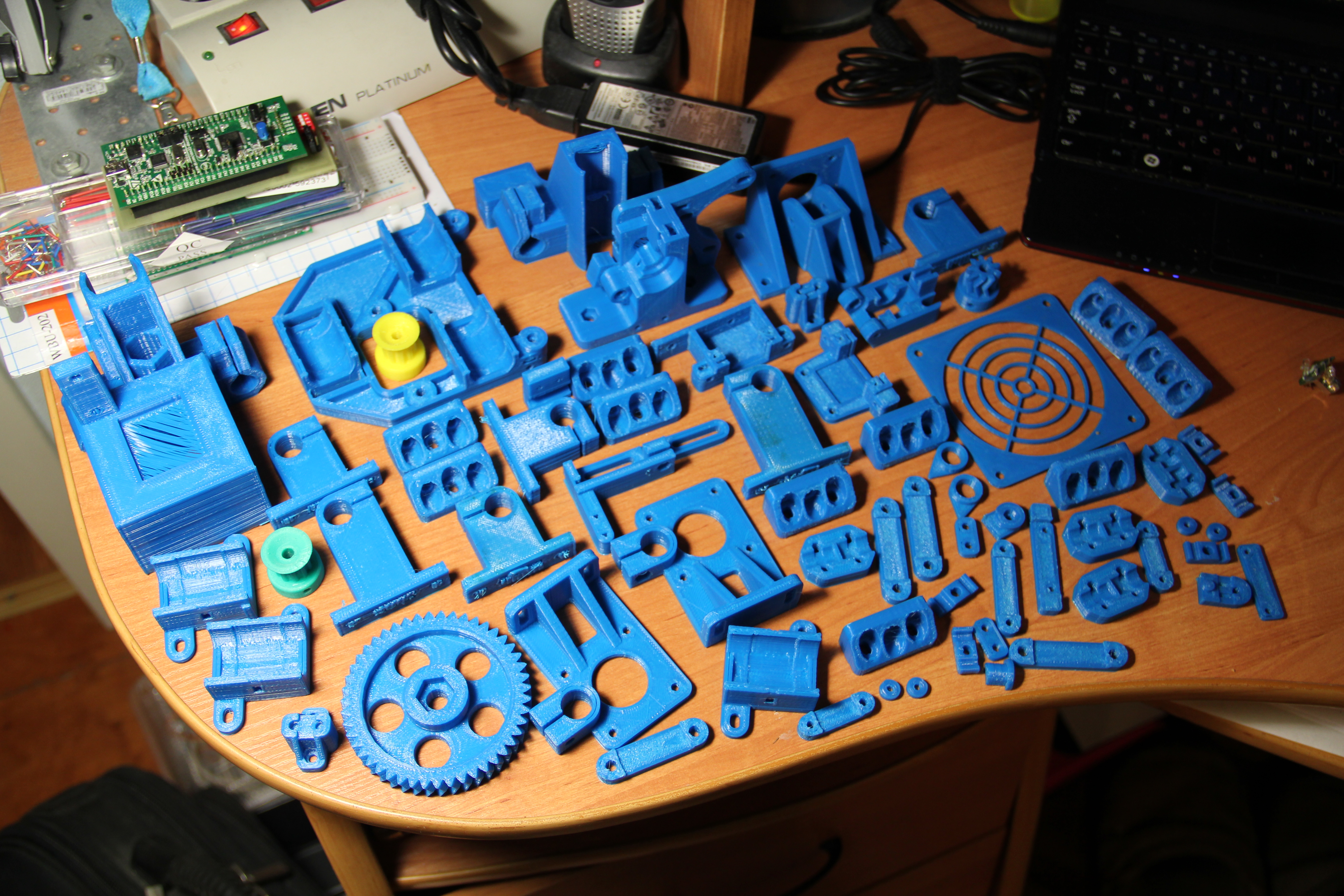

На днях пришла посылка от setar. Говорят из этого можно собрать Mendel90

Пока пытаюсь заставить местную рекламную контору нарезать мне акрила. Ленятся даже за деньги. Странные они.

**yozik0ff** » 28 окт 2012, 22:07

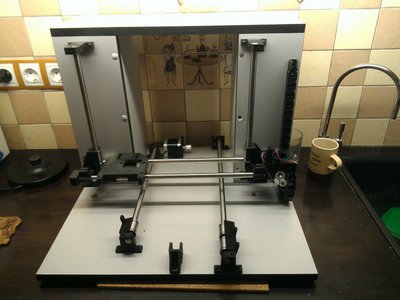

Потихоньку собираю принтер.
Прикрепил направляющие для стола, натяжной ролик и раму двигателя. Также прикрутил гибкую шину для проводов.

Двигатель для оси Y расположил к задней стороны. Так длина провода будет меньше.

ruslanpopov поздравляю!
Шасси будет собирать из акрила?

**ruslanpopov** » 28 окт 2012, 22:09

yozik0ff, откуда направляющие и подшипники?

**yozik0ff** » 28 окт 2012, 22:22

Направляющие брал в этом магазине zaxis.ru
700 рубликов за метр. Взял три метра диаметром 12мм. Не обработанные. Доставку через фирму автотрейдинг.
Дома, дремелем не спеша отрезал по размеру.
Направляющие оооочень крепкие. Вышло намного дешевле, чем скажем еслиб заказывал в китае.

Подшипники прикупил на ибее, там их полно.

**ruslanpopov** » 28 окт 2012, 23:31

Необработанные это как? Судя по bom.txt, на мендель нужно 1424 мм, т.е. пары метров хватит. Они какими размерами отсылают? По метру?

Почему подшипники там же не взять? Они там по 200 рэ и надо их 10 штук.
Ага, я понял почему

Вот тут нашёл 10 подшипников за ~12 баксов: http://www.ebay.com/itm/10pcs-LM12UU-12 ... 45ff413098
Скажи, какие размеры должны быть у подшипников на 12мм?
Мне кажется надо брать вот такие: http://www.ebay.com/itm/10pcs-LME12UU-1 ... 19d44d6264

**faeton13** » 29 окт 2012, 04:06

700 рублей/метр это не дешевле чем из китая )
дель нужно несколько больше чем 1424. 2050 если на Мендель90 и 2400 с чемто если для прюши )

Добавлено спустя 2 часа 34 минуты 13 секунд:

setar писал(а):PTFE всмысле тефлон ?
не умно... ибо проскальзывать будет ( причем бесшумно )

да PTFE в смысле Фторопласт.
ну как бы что под рукой было ) с другой стороны у меня на валу вдоль оси двигателя проточки (стальные шестерни спиливал). пока что-то около 3 кг пластика печати - стрелки все еще показывают в одном направлении. )

**yozik0ff** » 29 окт 2012, 08:23

Мне в мсте с доставкой 3 метра обошлось 2300 рублей. Если брать в китае, то меньше 120 баксов нигде не было. Доставка очень дорогая выходила.

Добавлено спустя 13 минут 37 секунд:
ruslanpopov
http://www.ebay.com/itm/10pcs-LM12UU-12 ... 45ff413098

Вот эти подойдут. размер 30х21

**faeton13** » 29 окт 2012, 12:24

ээ за 2300 будет теже 3 метра +порезанные +с комплектом подшипников с доставкой естественно )
там всего 3 кг доставки - не там много кк кажется )

PS на Aliexpress лучше даже не смотреть ) там вечно странные цены и странная стоимость доставки

**ruslanpopov** » 29 окт 2012, 12:42

faeton13, а ссылка где?
