kindrat писал(а):Использую дисплей 1602 (двухстрочный) и энкодер. Есть ли возможность во второй строке выводить текущие координаты вместо статусного сообщения (либо менять периодически статус - координаты)? Или поможет только замена дисплея?

Можно, если разберетесь в "ultralcd_implementation_hitachi_HD44780.h", но думаю это не стоит 220 рублей, только если хотите разобраться в прошивке.

Спасибо за наводку!
Уже разобрался в "ultralcd_implementation_hitachi_HD44780.h", вечером прошьюсь и проверю работу.
А 4-строчник в Москве дешевле 500 рублей не видел, жаба душит, особенно при наличии пары ненужных 1602. А у китайцев заказывать - ждать долго...
UPD. Разобрался, сделал - теперь во второй строке мигает по 2 секунды статус - координаты - время печати/поток/SD.
Ничего особо сложного не было, в принципе теперь двухстрочника достаточно. В дальнейшем если будет время добавлю кнопку чтобы переключать режим отображения второй строки, будет еще удобнее

kindrat писал(а):Спасибо за наводку!
Уже разобрался в "ultralcd_implementation_hitachi_HD44780.h", вечером прошьюсь и проверю работу.
А 4-строчник в Москве дешевле 500 рублей не видел, жаба душит, особенно при наличии пары ненужных 1602. А у китайцев заказывать - ждать долго...

Я в ТК Митино видел на верхнем этаже за 650 рублей русифицированный с подсветкой, без подсветки не помню, вроде 400.

На али комплект экрана (2004 с подсветкой, энкодер и кардридер, причем готовое к подключению к RAMPS) дешевле стоит, чем у нас один экран
А так вполне устраивает двухстрочник, поправил код чтобы вторая строка менялась периодически, показывая все параметры, а не только статусное сообщение. Вечером залью в ардуину, посмотрим как себя покажет.

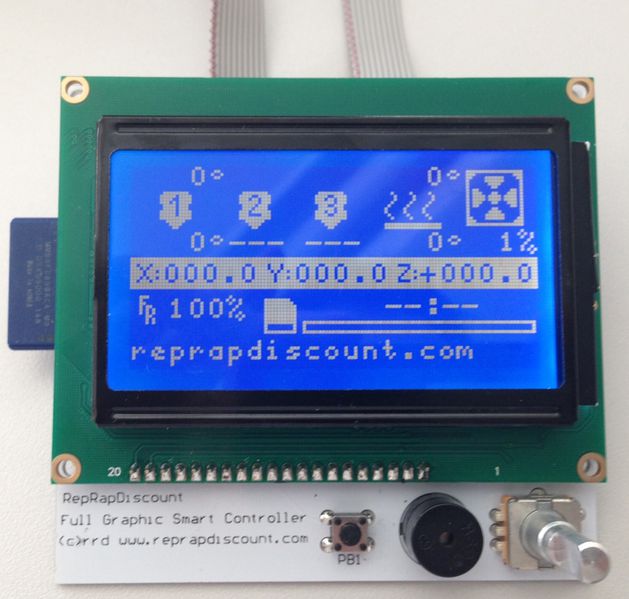

Подскажите пожалуйста что означает Fr 100% на главном меню. И где вообще найти описание вкладок меню.

viking писал(а):Подскажите пожалуйста что означает Fr 100% на главном меню. И где вообще найти описание вкладок меню.

Fr - feedrate. Скорость печати, изменить ее можно покрутив энкодер из этого же окна.

Понятно. Спасибо. Просто сильно не крутил, +-5%, поэтому и не заметил разницы. Только собрал, без гор.стола, без головы и экстр. Пытаюсь разобраться.

А такой вот дисплей получится прикрутить ?

http://dx.com/p/bonatech-0-96-inch-disp ... yXj94WIB8E
или потребуется для него своя библиотека и изменения в прошивке

Да, протокол нужен, иначе не поймет сигнал.

Так всетаки - нужно ли подавать отдельно +5 на LCD шилд, были сообщения что преобразователь на RAMPS вылетает. Или это ненужные страхи и просто подключив LCD проблем не поимеешь?

Не нужно если стабилизатор не греется на ардуино. И точно нужно отдельное питание для подсветки дисплея

А кстати да. У меня такая же штука. https://dl.dropboxusercontent.com/u/46368942/LCD.JPG
Там много всяких настроек. Где почитать про них?

viking писал(а):Подскажите пожалуйста что означает Fr 100% на главном меню. И где вообще найти описание вкладок меню.

оно?

У меня такой же экранчик как на картинке. А как сделать отдельное питание подсветки и насколько это необходимо?

Господа, кто-нибудь имел дело вот с такими вариантами Reprapdiscount Full Graphics LCD Controller?
http://www.aliexpress.com/item/RAMPS1-4 ... 21538.html

вроде подключил как надо (расскоментил соответствующий дефайн). Но выявляются следующие проблемы:
1) мега перезапускается при вставке SD-карты в слот
2) при нажатии кнопки Stop мега виснет намертво
3) энкодер инвертирован (уже победил, кажется, своими силами)
4) контраст не меняется.. ни переменником, ни из меню
не могу понять - то-ли прислали лажу, то-ли распиновка этой платы отличается от референсных (что вероятнее)

UPD: при вставке SD-карточки мега не перезагружается, просто на пару секунд включает заставку как при запуске, но все равно не видит карточку, в логе пронтерфейса пишет volume.init failed. Карточка в FAT16, гиговая.

UPD2: с другой карточкой заработало. Проблема с контрастом и кнопкой Stop осталась. Прозвонив её обнаружил, что она заведена на 43 пин, а не 41, как по умолчанию в Марлине указано. Изменил в прошивке - вообще перестала реагировать. Есть ли какой-то М-код чтобы увидеть список пинов и что на них подключено?
