я забросил сей неблагодарный труд, тем более что на английском интерфейс уже как-то ближе и понятнее

Механический энкодер на плате дисплея начал дурить, хочу заменить на оптический от мышки
Кто-нибудь пробовал уже?
Сам просто еще не вникал в суть дела, мыша не добыл

Всем привет. Прочитал много тем по русификации дисплея и загорелся идеей сделать это. Не потому что работать с английским интерфейсом неудобно, а просто хочется разобраться до конца, ну и может быть кому нибудь помочь. Вопрос к тем, кто этим уже занимался. Есть ли шрифты в виде .bdf которыми вы можете поделиться и есть ли возможность разобраться и отредактировать шрифт(конкретно узнать какой адрес какому символу соответствует), который уже конвертирован с помощью bdf2u8g.exe в формат u8g.

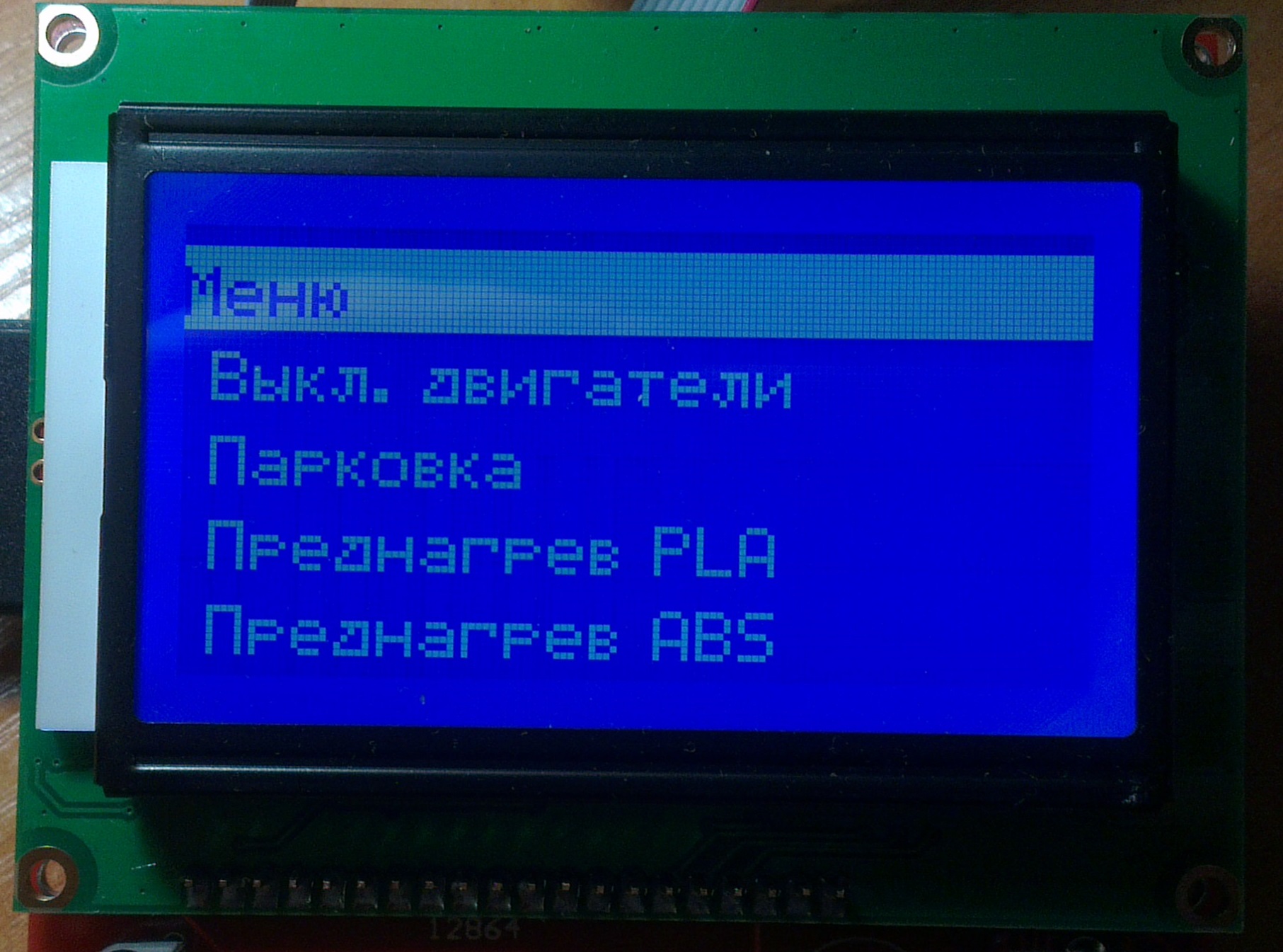

У меня есть русский шрифт 5х7 в формате u8g который отлично работает и красиво выглядит, но в нём есть ряд ошибок.
Найденные ошибки:
- На экране обзора в нижней строке не помещается полностью надпись "Карта извлечена\вставлена"
- Пропала стрелка вверх в верхней строке в любом меню, из за этого при выборе этого пункта надпись смещается влево.
- Пропали некоторые стрелки в меню

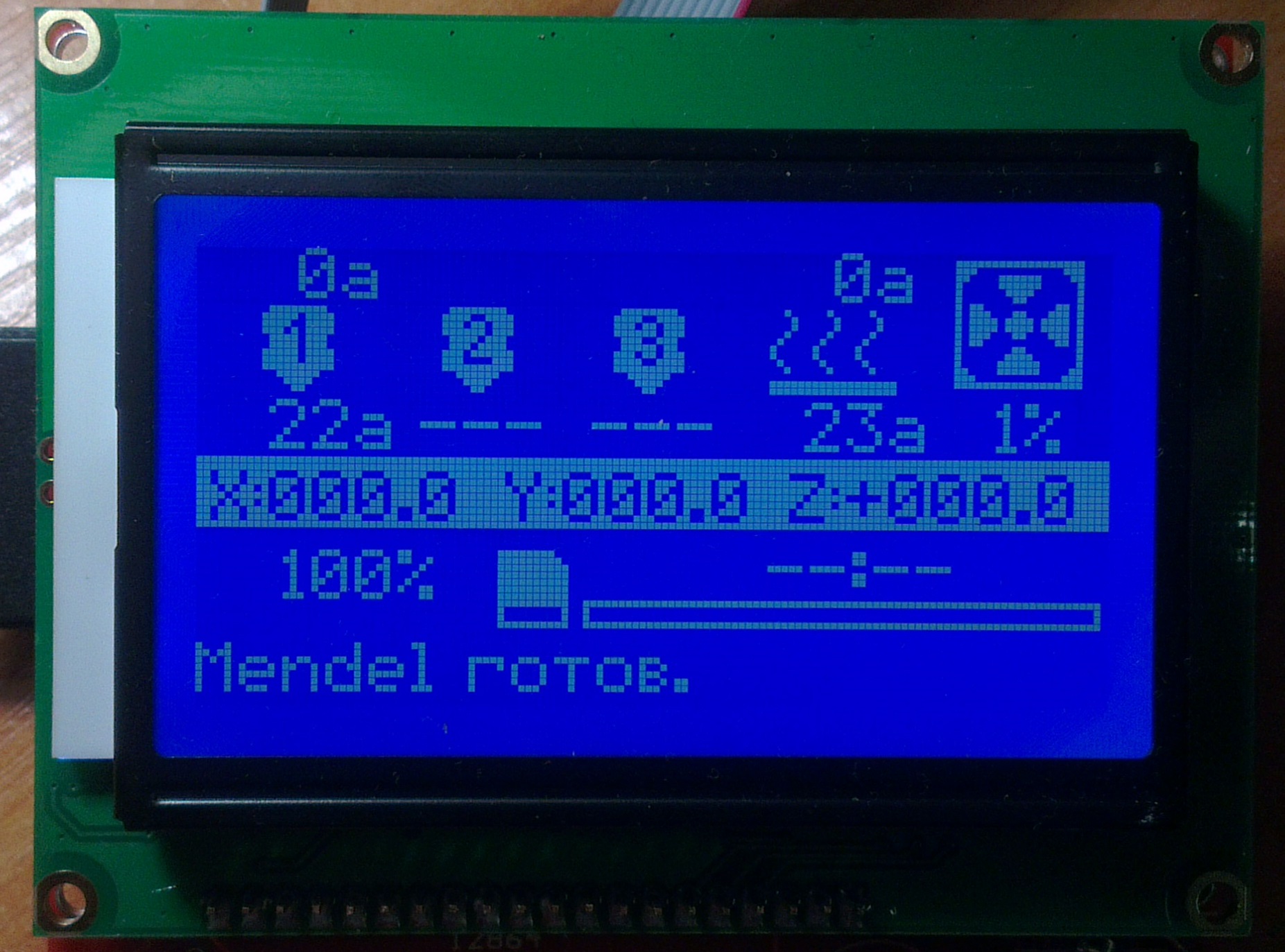

- Некорректно отображается значок градуса на главном экране

вот тут.. fon файлы удобно редактировать с помощью Fonty, bdf-ки скорее всего именно из них экспортнутые тем же Fonty. Рисовал сам, спецсимволы поправил. Кое-какие пришлось перенести на другой код (так как в русском на этом месте буквы), из-за чего пришлось немного скорректировать код. См. предыдущую страницу этой темы

Ребят, а дисплей (судя по форме - 2004) как-то можно прикрутить в плате мелзи? В смысле прошил я её мерлином (раньше была прошивка репетиерхост), но дисплей теперь просто подсвечен.
Если есть тема для не особо грамотных в программировании.. подскажите, не сочтите за труд.
Спасибо

Прикручивается I2C OLED дисплейчик
оказывается всё просто

dogm_lcd_implementation.h

Код: Выделить всё

// LCD selection
#ifdef U8GLIB_ST7920
//U8GLIB_ST7920_128X64_RRD u8g(0,0,0);
//U8GLIB_ST7920_128X64_RRD u8g(0);
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE);

А изображение читаемое вообще? Экранчик то мелковат...

На фото плохо видно, а так читается отлично, контраст у OLED очень хороший
Ну да, мелковат конечно

Спасибо, интересно будет попробовать.

Нашел у себя картридер
вот такой
На нем нет преобразователя уровней 3.3-5v
Стоит ли его добавить? Микросхемка 74hc4050
Или так безопасно можно подключить?
На плате картридера стоит только переобразователь по питанию

На схемах еще преобразователь уровней используется

Оказывается не всегда ставится преобразователь уровня
http://samodelniy.ru/arduino-sd-card-shield-svoimi-rukami

Насколько же это критично, скажется ли на стабильности работы?
Печатать с флэшки иногда часов по 20 приходится

icehardy писал(а):Насколько же это критично, скажется ли на стабильности работы?
Печатать с флэшки иногда часов по 20 приходится

Не скажется !, такая схемотехника используется сплош и рядом, сама флешка питается от стабилизатора 3,3v, ну а глюкавость будет зависеть от качества основного БП.

Кто подключал такой шилд к Ramps1.4
как задействовать кнопки, по схеме подключаются через А0 на какой Pin на Ramps подключить?

На нем кнопки задействованны на входе А0 все идут через резистоную лестницу.
Как прикрутить не знаю =)

Я тоже купил такой: http://www.aliexpress.com/item/1pcs-Meg ... 05892.html

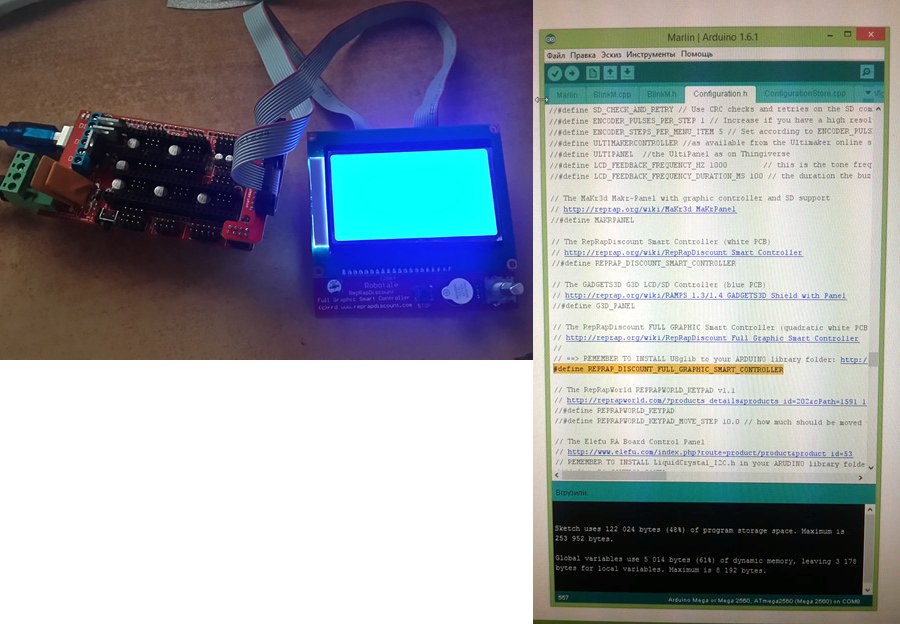

Подключил, строку раскомментарил: #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER
После заливки на экране как было пусто, так и осталось. Помогите, кто решил проблему?
