хм

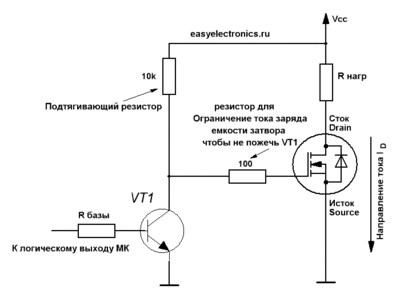

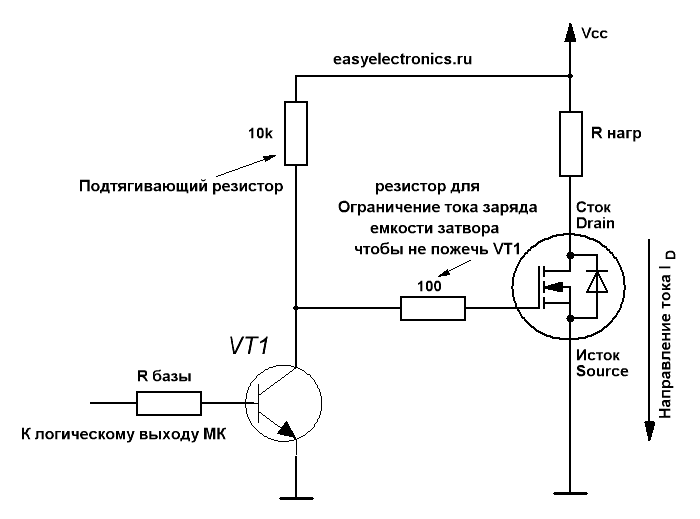

10кОм пуллап. Это значит ток заряда гейтовой емкости будет при 12В: 12/10000 = 1,2мА
Это уже странно, так как МК на гора может 20мА отдать
Но писал DI HALT, а он вроде нашего питерского мозга
Дим, я чо-то не понимаю? Или это бестолковая схема?
Добавлено спустя 1 минуту 51 секунду:Вот он объясняет:
Он же в ключевом режиме будет. Вогнал максимум, транз открылся, через 10кОмный резюк будет ток около 1.2мА (при 12вольтах на V+) Падение напряжения на транзисторе будет около 0.7-1 вольта. При этом на затвор высадит около 11 вольт, что более чем достаточно.
Ну, а в закрытом состоянии ток будет столь мизерный, что на резисторе выпадет не более вольта, что ниже порога открывания. Но в целом да, не слишком удачная схема, хотя и работает.
эээээ, я все-равно не понял. не так оно работает.
Добавлено спустя 5 минут 31 секунду:dccharacter писал(а):Это уже странно, так как МК на гора может 20мА отдать
Ну не 12В конечно, но все-таки
