Спасибо. Драйвера живые. Все закрутилось. Настроить направления и концевики уже дело техники.
Оказывается указал 1 для сенсора 1, а надо было для сенсора 0. Температура выходила за границы и выдавалась ошибка.
А что с Репликатором? Какой там драйвер выбрать для RAMPS 1/4 и какой Baudrate указать в настройках?
Еще подскажите тему где обсудить конструкцию головы и посмотреть как и какими проводами люди подключают термистор и резистор? Голову хочу тоже запустить на столе. В Ультимэйкере снять-поставить голову это геморрой.

брр много вопросов сразу, все ответы есть в этом разделе, но разбросаны...
нужно читать

Читать надо было раньше. Сейчас уже паять надо.

по провода. подключают теми у которых изоляция не будет гореть при 200+ градусах. ) так что за фторопластывыми проводами все одно надо будет побегать, а в перебежках советую всеже почитать )

Ну, за МГТФом далеко бежать не придется. Я их уже припаял, а вот силиконовые трубки, наверно, придется поменять. Но это офтоп в этой теме и надо перебираться куда-то в другую. У меня терморезистор стеклянный в 1.5 мм диаметром, поэтому и хотел посмотреть на чужой опыт. Чем его там еще и закреплять. Температура уже стремная, на уровне расплава припоя, нужен чужой опыт решений. Или самому по всем граблям.

ножки выводятся на расстояние на котором припою температура уже не страшна. там делается скрутка и пайка.

сдох транзистор кровати
видимо 7А для него оказалось много. И почему заявлено 11А непонятно. Он и при 7А грелся как печка.
Светодиод горит. Значит открывающий идёт. Без нагрузки транзистор открывается и показывает 12В на выходе. Если даже подрубить светодиод, напряжение сразу падает в ноль. Надо найти отечественный аналог по мощнее. Корпус тоже желательно TO220, чтоб не химичить

прошивку не менял ? может чудит ПИД кровати

не, не менял.
по даташиду, кстати, этот транзюк держит 12А

Ложная тревога
что-то с клеймой/дорожкой (в общем что-то по цепи). Отсоединил минус от клеймы, кинул на корпус - заработало.
Светодиод, кстати, стоит не на открывающем, а на выходе. Т.е. если он горит, значит транзистор открыт.

проверь ка по схеме.
расмп не помню но недавно разводку делал в мегатрониксе, там управление по массе, а второй конец постоянно подключен на +12
как бы не получилось что ты подключил на постоянку, в обход транзистора

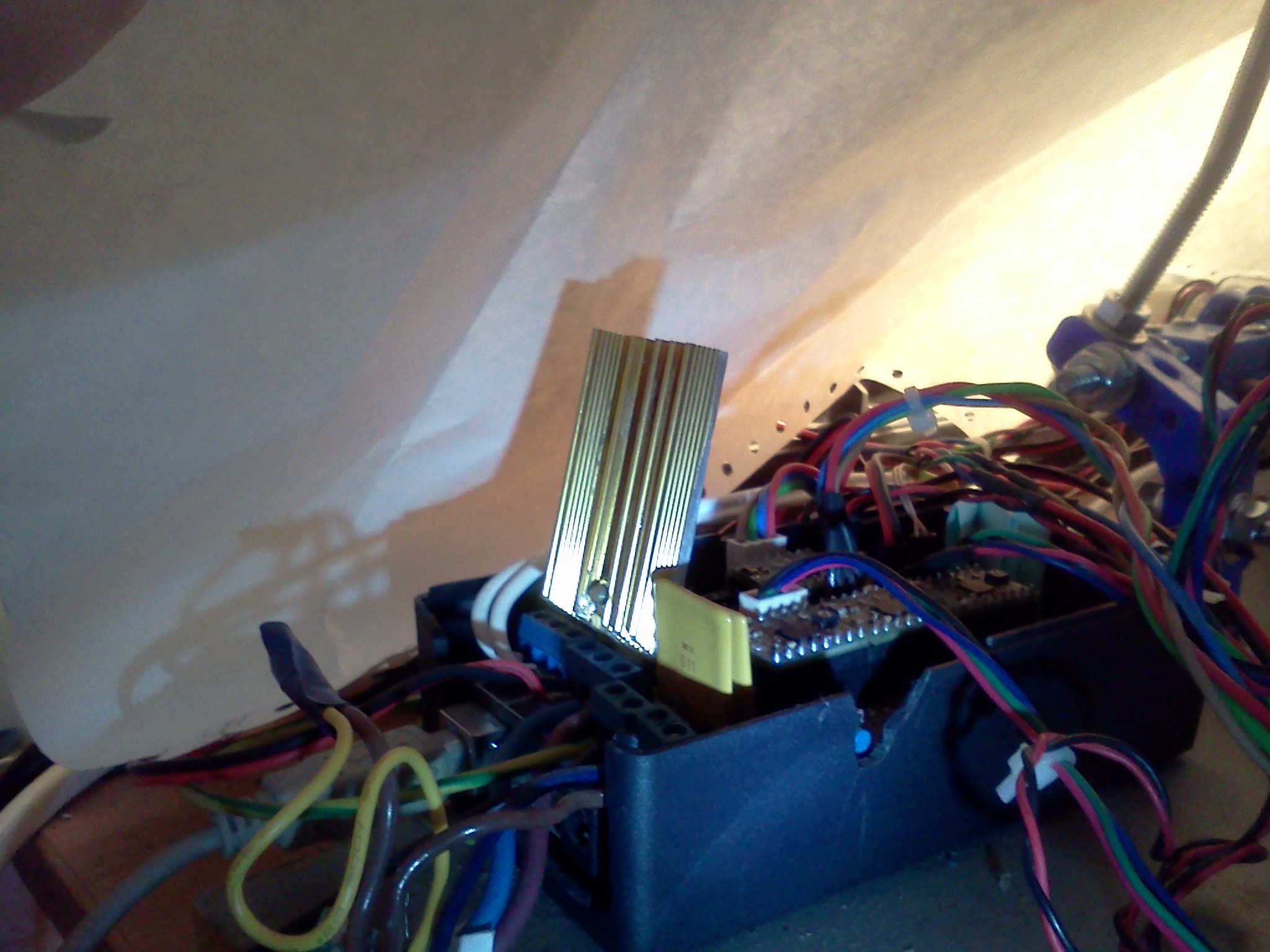

я к транзюку который грелся привинтил радиатор. Ток там под 9А

setar писал(а):как бы не получилось что ты подключил на постоянку, в обход транзистора

Обижаешь не зря ж колледж телекоммуникаций заканчивал.
Схему смотрел, так и есть он массу конектит через 2 и 3 ноги.

Добавлено спустя 1 минуту 50 секунд:

karabas2011 писал(а):я к транзюку который грелся привинтил радиатор. Ток там под 9А

У меня тоже прикручен. Не спасает. Надо принудительное воздушное ставить. Ну или большой радиатор, но там для него нет места

как нет - есть

Подскажите куда смотреть, что мерять, чего менять.
Суть проблемы: кровать перестала греть до нужной температуры. Похоже срабатывает тепловая защита. Раньше без проблем грела. Потом некоторое время не пользовался, печатал на скотч, а сейчас захотел без него, температура доходит до 37 градусов из заданных 60-70 и кровать отключается.
Выставил в фирмваре управление кроватью - видно как диод включается выключается. Удалось поднять температуру до требуемых 60. Но потом в процессе печати опять сработала защита, кровать остыла и деталь оторвалась.
Вот пара этих желтых предохранителей возле коннекторов сильно разогреваются - рука не терпит. Радиатор на кроватном FET стоит.

1. не менял ли прошивку?
2. проверить подключение термодатчика
3. Если светодиод горит значит напруга с транзистора идёт. Надо проверить напряжение на клеймах. Проверить напряжение на самой кровати.
