Ну хз, надо пробывать, но чегото в чудотворность термоусадки я не сильно верю

А кто-то считал - какая вообще нужна механическая мощность двигателю подачи прутка? Какого порядка там силы и скорости перемещения прутка? Может можно вообще разработать что-то легкое на коллекторном или бесколлекторном модельном моторе (гусары, со сравнениями - в тему про моторы) с редуктором с большим передаточным числом, или скажем на серве с постоянным вращением? Естественно ОС по положению в виде энкодера. Я понимаю, что так не делают - но вопрос вот в чем, это сложно в разработке и/или наладке, или все же не прокатит по мощности или динамике?

не очень представляю как это посчитать.

Там усилия ахененные, рукой хрен продавиш

отвёртки гибкие видели?
там две пружины одна в другой.
сгибается но не крутится

правильная сантехническая пружина сделана так же, пружина в пружине

а низя сделать вал мотора длииииинным но квадратным, стальным.
чтоб мотор был на одной стенке закреплён неподвижно, а шестерня бы была закреплена на бронзовой втулке с прямоугольным же отверстием
втулка бы скользила бы по квадратному валу туда сюда но не крутилась вокруг оси
стальной полированный пруток те же 8 мм прекрасно будет передавать вращение.

по ощуениям не верится что это сможет работать на продольных перемещениях в 500мм/с
там скорости похожи на работу швейной машины при зигзагообразном заполнении продольной детали

Добавлено спустя 8 минут 43 секунды:
не очень понял схемы. вал круглый может передать вращение только при статически закрепленной шестерне

Мощность=сила*скорость. Весь вопрос в силе, скорость я так понимаю нам известна и определяется G-кодом, и максимальную скорость узнать несложно. Ну а силу - или мерять, или прикидывать. Например из описания Менделя: там указано, что шаговик должен уметь 40 Н*см, болт М8, редуктор 11:39 (возьмем грубо 1:4). Т.е. радиус зубастого болта 4 мм (реально меньше, ну ладно, это ж прикидочный расчет). Сила выходит 40 Н*см *4 / 0.4 см = 400 Н. Т.е. 40 кгс. Естественно "руками не продавишь" Скорость я смотрю бывает сильно разная, от 5-10 до чуть ли не 100 мм/с. Соответственно для 10 мм/с мощность получается 4 Вт, для 100 - 40 Вт. В первом случае прокатит моторчик чуть ли не от сидирома, но скорость печати низкая из-за медленной подачи, во втором - уже нужно что-то большое на голову. Халявы не будет.

А квадратный вал в ультимейкере - это как? Там же голова ездит по двум осям.

setar писал(а):Добавлено спустя 8 минут 43 секунды:
не очень понял схемы. вал круглый может передать вращение только при статически закрепленной шестерне

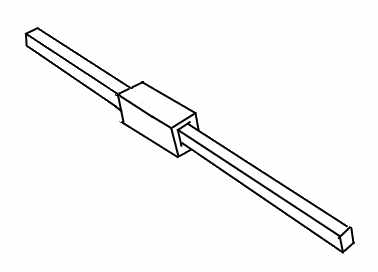

квадратный вал с квадратной втулкой.

шестерня привода на втулке закреплена
один конец закреплён с одной стороны, второй конец вращается мотором.
вот как раз при движениях "швейной машинки" проблем и не будет =)
бронзовая втулка на полированом квадратному валу будет скользить так же как и по круглому
только крутиться не будет
главный минус в том что избавляемся от лишней массы только по одной оси из двух, так что печать "расчёски" будет глючить только в одной плоскости, в другой будет так же плохо.

boez писал(а):А кто-то считал - какая вообще нужна механическая мощность двигателю подачи прутка? Какого порядка там силы и скорости перемещения прутка? Может можно вообще разработать что-то легкое на коллекторном или бесколлекторном модельном моторе (гусары, со сравнениями - в тему про моторы) с редуктором с большим передаточным числом, или скажем на серве с постоянным вращением? Естественно ОС по положению в виде энкодера. Я понимаю, что так не делают - но вопрос вот в чем, это сложно в разработке и/или наладке, или все же не прокатит по мощности или динамике?

Так делали. На первых репрапах стоит DC мотор. Нужен момент порядка 4-5 кг/см в режиме удержания.
Как на обычном моторе делать удержание я плохо представляю. Хотя сама идея конечно правильная - бесколлекторник с нужным редуктором получится полюбому легче чем nema17.

Добавлено спустя 12 минут 6 секунд:

Myp писал(а):

setar писал(а):Добавлено спустя 8 минут 43 секунды:
не очень понял схемы. вал круглый может передать вращение только при статически закрепленной шестерне

квадратный вал с квадратной втулкой.


шестерня привода на втулке закреплена
один конец закреплён с одной стороны, второй конец вращается мотором.
вот как раз при движениях "швейной машинки" проблем и не будет =)
бронзовая втулка на полированом квадратному валу будет скользить так же как и по круглому
только крутиться не будет
главный минус в том что избавляемся от лишней массы только по одной оси из двух, так что печать "расчёски" будет глючить только в одной плоскости, в другой будет так же плохо.

Для ультимейкера требуется два таких вала - один идёт рядом с одной из боковых осей и на его квадрат надета коническая шестерня которая крутит второй квадратный вал идущий рядом с осью в каретку где уже и крутит эструдер. Они могут быть совсем тонкими лишь бы не гнулись под моментом.

фигня вопрос, осталось найти того кто продаёт квадратные полированые прутки и квадратные втулки...

На сайтах там же где и прочие валы. Только не квадратные а шлицевые дык один фиг будут работать

Так, хорош уже про сексуальные фантазии с валами квадратными
Вернемся в нужное русло!

Немного секса с обрезком винта 12х3, дремелем, графитонаполненым капролоном, бутановой гарелкой, матюками и...
Гайка по зэт практически готова

Горелка нафига?

вероятно либо отпускал металл либо калил

Нафига отпускать? дремелем подшипники резать можно. Калить нафига - поведёт стопудово да трудно это без нормальной печки - длина-то поди 40см. Скорее всего гайка сделана методом наворачивания пластика на горячую резьбу. И шпилька послужила метчиком.
