**setar** » 17 фев 2012, 19:41

Здесь выложены модели разных полезных предметов для печати на 3D принтере.
Особенность в том что модели в привычном для многих формате SolidWorks (другие исходники тоже возможны)
Обращаю внимание что здесь наши модели, не нужно копировать изделия с thingiverse.com

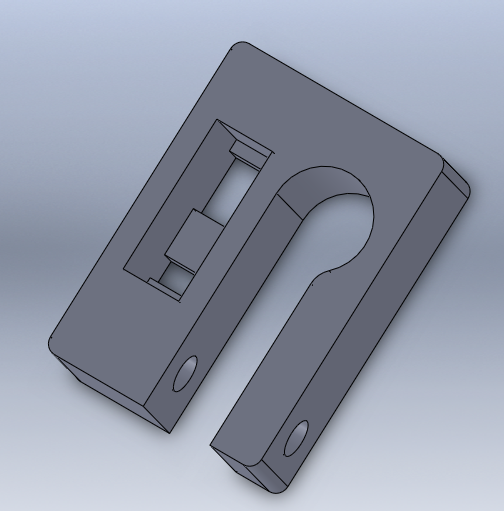

Концевики для микропереключателей МП7:

: sibm01.gif (18.05 КиБ) Просмотров: 82140

endstop_mk7.STL: (32.11 КиБ) Скачиваний: 960

endstop_mk7.SLDPRT: Концевики для микропереключателей МП7; (257 КиБ) Скачиваний: 805

**setar** » 21 фев 2012, 11:49

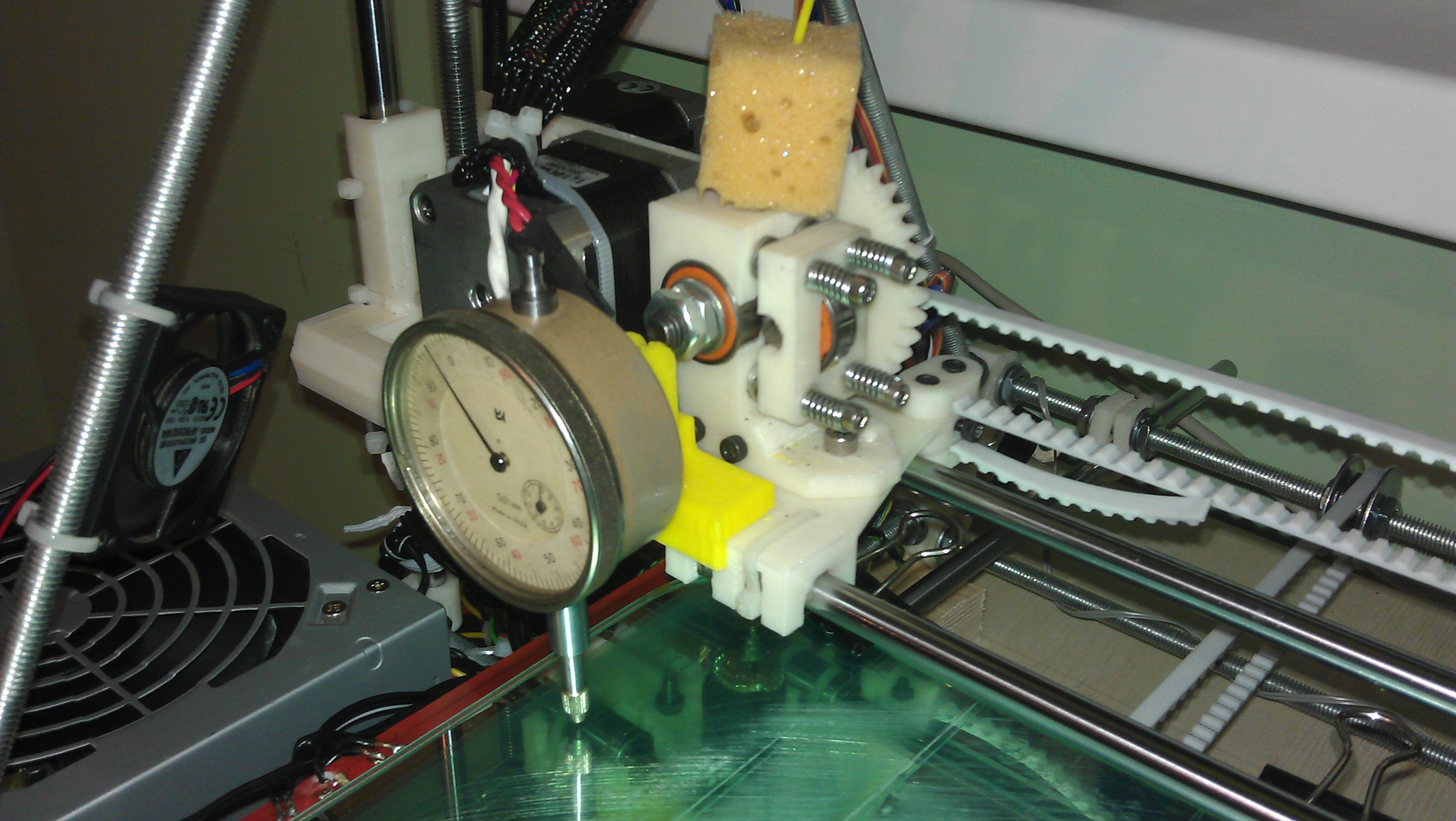

Держатель индикатора для точной установки высоты стола

**setar** » 02 мар 2012, 13:56

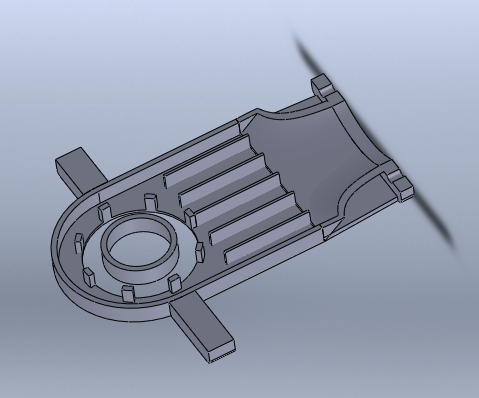

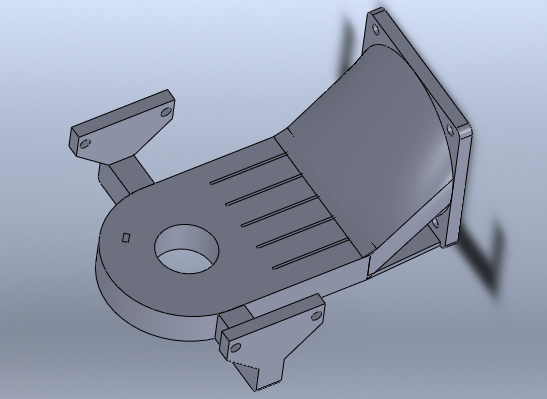

Крепеж кулера, под каретку с двойным креплением http://www.thingiverse.com/thing:15534
обращаю внимание, "крылья" крепления не по центру, не заню почему но у меня bowden extruder сдвинут от центра площадки крепления экструдера влево на 5 мм

**setar** » 21 мар 2012, 23:59

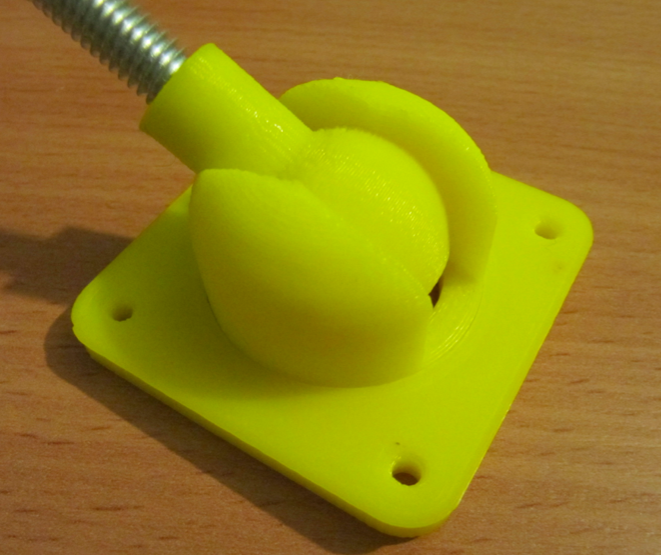

Шаровая опора 3 степени свободы.
Сторона основания 50 мм, шарик 12мм , шпилька M8 (резьбы в модели нет, посадка внатяг)
Проверено, работает. зазоры сделал 0.5 мм чтобы не париться с притиркой.
Использую для крепления подпорок дверц потолочных шкафов

**setar** » 06 июл 2012, 22:54

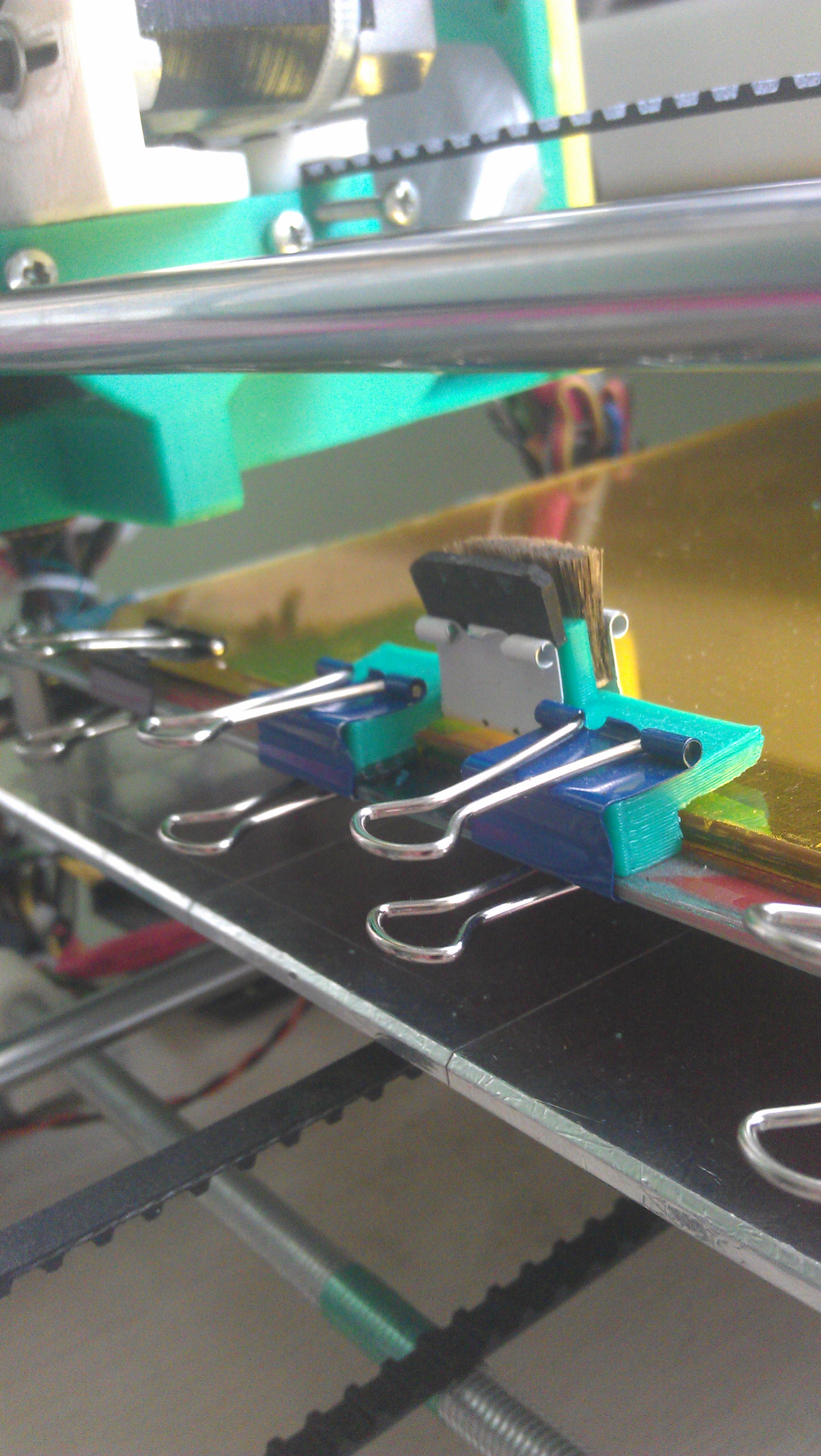

приспособа для авточистки головы перед печатью:

с одной стороны стоит щетка натуральной щетины с другой резина

идея в том чтобы разогретую голову через которую прогнали пару мм пластика перед печатью почистить об эту конструкцию резкими Z образными рывками

для чистки использую вот такой код который ставится в качестве стартового:
(центр щетки у меня расположен в X=100 Y=10 , на высоте 16 мм получаем зацеп в 2 мм со щёткой)
--- добавлено 30.09.12 ---
Если резинку и щетку заменить такими же по размеру отрезками силикона то эта конструкция станет самоочищаемой (на силикон пластик не липнет)

Код: Выделить всё: G28 ; home G21 ; unit in mm G92 E0 ; stop extruder M82 ; use absolute distances M140 S100 ; set bed temp G1 F12000 ; do fast move G1 Z10 ; go up M109 S220 ; pre heat G1 E 5 ; extrude for cleaning G1 X90 Z16 ; start cleaning G1 Y20 G1 X95 Y0 G1 Y20 G1 X100 Y0 G1 Y20 G1 X105 Y0 G1 Y20 G1 X110 Y0 G1 Y100 ; stop cleaning

**boez** » 08 авг 2012, 12:54

А почем сами мелкие подшипнички? По инету продаются или в оффлайне брал?

**setar** » 08 авг 2012, 13:12

тут и брал

по 5 руб штука forum29/topic10216.html
P.S. тему нашел и усомнился в размерах (в теме 3x7мм а у меня вроде 3x6 )
в любом случае изменить модель не проблема

**setar** » 19 авг 2012, 06:06

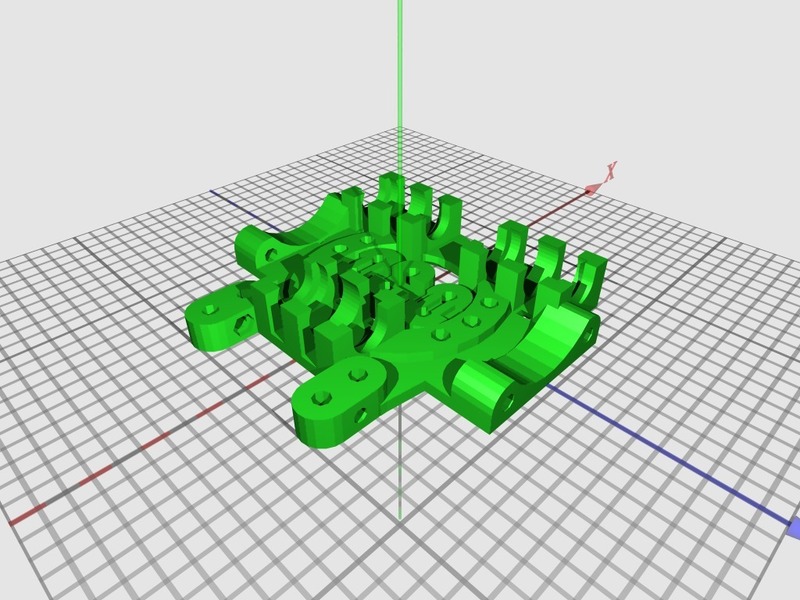

X каретка для mendel90,mendel prusa, на базе подшипников качения.
сделано как замена стандартной каретке на базе конструктива mendel90
съёмная, можно одевать без демонтажа направляющих.

обсуждение, разработка

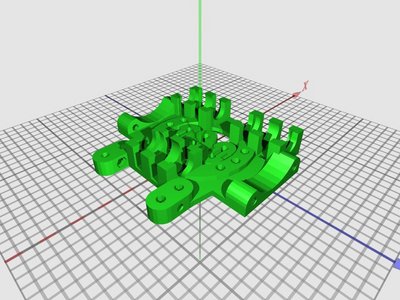

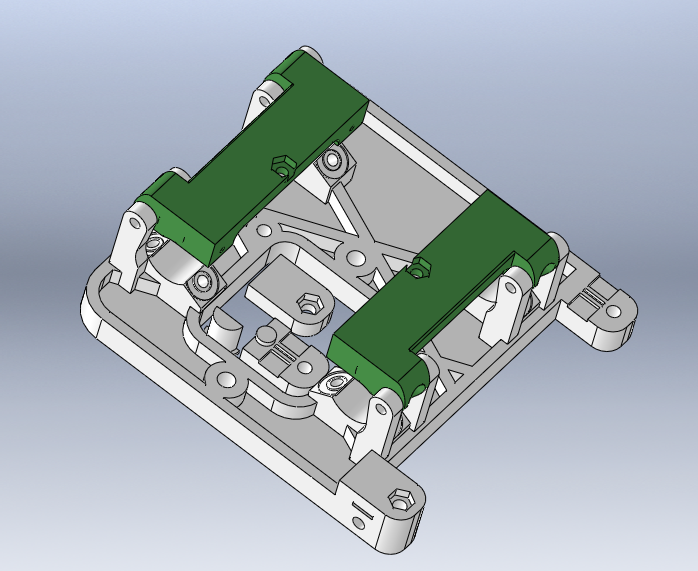

Модель (v2, SolidWorks11):
Модель содержит размеры в двух конфигурациях: 8mm и 10mm (размеры вала и подшипников выведены переменными, меняются просто)

BOM (перечень материалов):
подшипник 3x7x2.5 - 9шт
болт с цилиндтической головкой под шестигранник M3x10 - 9шт
болт M3x20 - 3шт
болт M3x30 - 2шт
каретка Xcarriage_bearing_v2 - 1шт
фиксатор двойной Xcarriage_bearing_v2_fix_dual - 1шт
фиксатор одиночный Xcarriage_bearing_v2_fix - 1шт

подшипники брал тут: forum29/topic10216.html

P.S. пока не делал крепление кулера
--- добавлено 12.11.12 ---
Приложил файл проекта V4 (включая STL для 8мм валов )

Изменения: исправлены недочеты, вместо 3 блоков крепления используется 4 (так каретка жестче)
P.S. сам в данный момент на протяжении полутора месяцев работаю на такой каретке - полет нормальный

--- добавлено 25.01.13 ---
версия 5 каретки: крепление повернуто внутрь чтобы не задевать за раму в mendel90

x-carriage v5.zip: (2.68 МиБ) Скачиваний: 0

**pacutu** » 19 авг 2012, 19:29

я почему-то по другому представлял себе подшипник 3 на 3. с другим расположением подшипников.
три подшипника на одной плоскости, 2 с одной стороны вала, 3й с другой, и прижимает вал посередине от 2х противоположных.
и точно также, но развернуто на 90 градусов по оси вала.
вот так как то:

Код: Выделить всё: вид сбоку вид на торец вала О О || --=---=---=-- = o = О || вид с верху О --=---=---=-- О О --- это вал. о вал вид с торца О подшипники вид сбоку = и || подшипники вид сверху и другого бока

сорри за такой "чертёж", лениво было рисовать в чем-то еще.

из плюсов, подвижное крепление, зажим, можно делать только на 2х подшипниках, тех которые прижимают вал к другим.

кстате, setar, давно хотел спросить, в какой программа "рисуете" и из какой это кавайные рисунки-чертёжики?

**setar** » 19 авг 2012, 21:21

я проектирую в SolidWorks и оттуда же делаю скриншоты.
Указанный выми вариант подшипников тоже возможен, но он более капризен к линейности плоскости на которой закреплены пара подшипников из одной линии, это особенно критично в данном случае (пара параллельных валов).
Мой же вариант самоцентруемый, перекос каретки хоть винтом позволит всем подшипникам одинаково прижиматься к валам и продолжать движение без перекоса прижима.

Добавлено спустя 6 минут 4 секунды:
кроме того в вашем варианте для крепления на двух валах нужно 12 подшипников

**pacutu** » 19 авг 2012, 23:02

setar писал(а):кроме того в вашем варианте для крепления на двух валах нужно 12 подшипников

ну не обязательно 12, можно же упростить. собственно второй вал нужен, для того чтобы каретка не вращалась по оси первого вала. можно на втором валу делать или как у вас, 3 подшипника, или еще упростить до 2х.

думаю 8 подшипников на 2 вала и 1 каретку это минимум, 6 на один вал, 2 на второй.(могу конечно ошибаться)

**setar** » 28 авг 2012, 16:04

Обратил внимание что при стандартной сборке ведомого подшипника на осях, периодически ремень начинает тереться о ограничительную шайбу, тем самым повышая нагрузку на шаговик и на высоких скоростях печати возможны пропуски шагов.

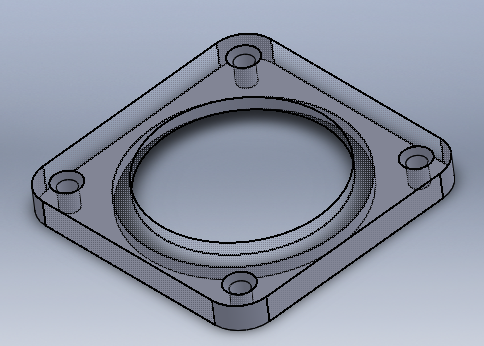

вот такие щечки на подшипник помогут вообще избавиться от трения:
(печатать две половинки, собирается на подшипнике 608 внатяг)

608_guide.SLDPRT: (137 КиБ) Скачиваний: 766

608_guide.STL: (32.89 КиБ) Скачиваний: 840

P.S. Обратите внимание на дополнительную шайбу прижима крепления оси (это крепеж из комплекта Mendel90), у меня прижим оси был недостаточен и при натяжении ремня проявлялось перемещение вдоль оси (насаживание на ось )

**scanvs** » 03 сен 2012, 18:34

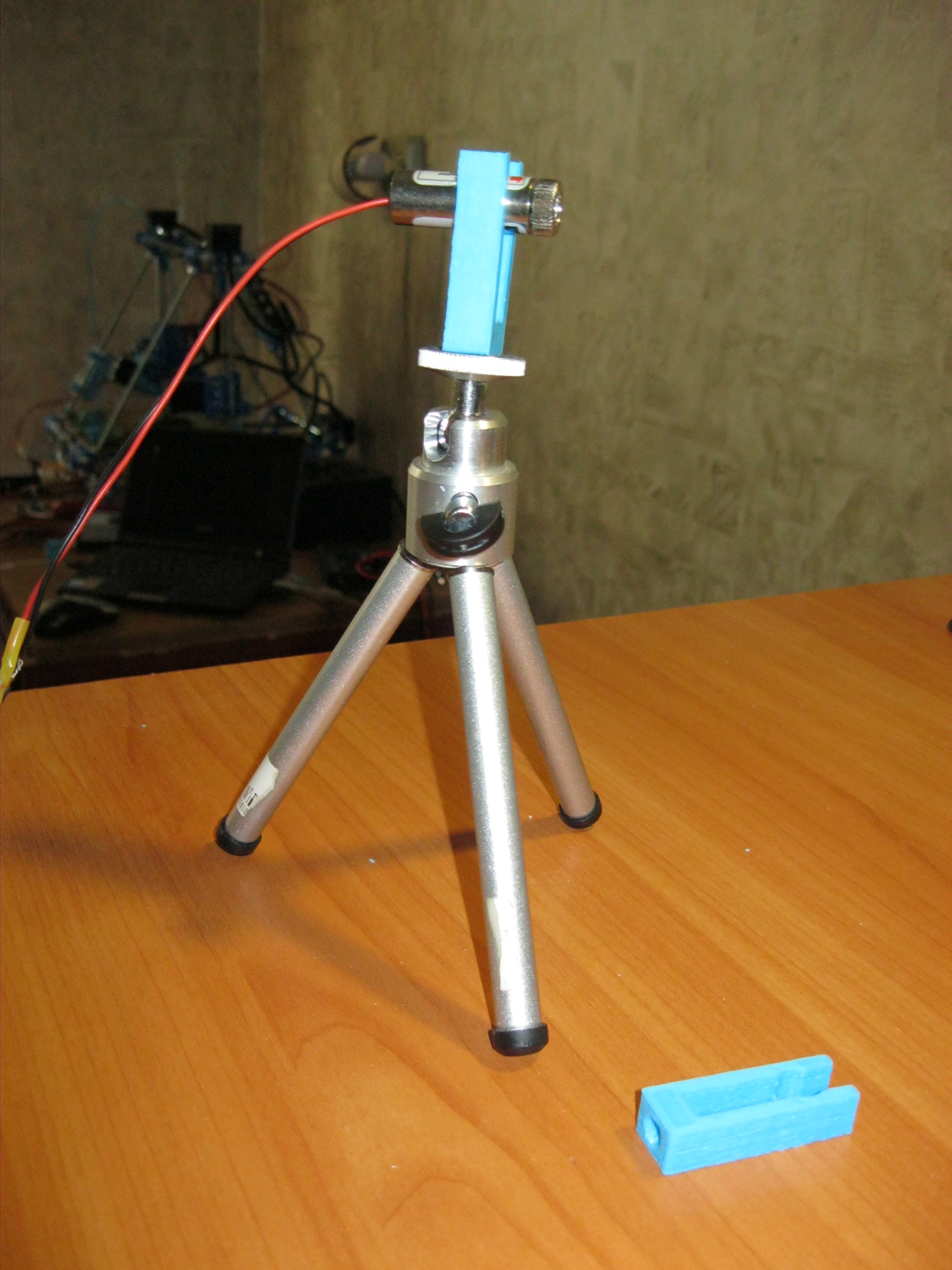

Крепеж на штатив для разных устройств. Моя первая деталь. Думал покупать фотострубцину за 700 руб.
Размер: 40*18*10мм.
Файл почему-то огромный получился.

**setar** » 03 сен 2012, 19:06

а исходники есть ?
интересно тем кто захочет поменять размеры

**scanvs** » 03 сен 2012, 21:35

setar писал(а):а исходники есть ?
интересно тем кто захочет поменять размеры

Там stl-файл прикреплен. Разве его нельзя править?
