И в чем его преимущество?

how_eee писал(а):И в чем его преимущество?

Главное преимущество, что рама теперь опирается на шпильки основания. А раньше рама стояла на столе и получалось 6 ног. Надо было очень хорошо выравнивать все 6 ног. Теперь их 4 только по углам.
Съемные крепления мотора и идлера Y, можно делать апгрейды по замену ремней шпулей и подшипников без разборки всего.
Мотор перенес вперед и движения по Y стали тише.
Да и вообще принтер стал тише работать.

Ну да, так то точно лучше.
Упругие шпильки гасят колебания и звук не передается на мебель.

Ищу файлики для Экструдера с прямым приводом. thingiverse весь прошарил нашел только один и тот не нравится
надо тот который стоит на оси, а не на раме. Спасибо.

Diag2all писал(а):Ищу файлики для Экструдера с прямым приводом. thingiverse весь прошарил нашел только один и тот не нравится
надо тот который стоит на оси, а не на раме. Спасибо.

http://www.thingiverse.com/thing:273776
Вот моя версия Direct Extruder под пруток 1.75 и драйвер drv8825

Radus писал(а):Главное преимущество, что рама теперь опирается на шпильки основания.

ИМХО это не преимущество. Главное преимущество Prusa i3 над i2 как раз таки в наличии опоры/рамы по оси Х. А теперь она висит в воздухе.

porex писал(а):

Radus писал(а):Главное преимущество, что рама теперь опирается на шпильки основания.

ИМХО это не преимущество. Главное преимущество Prusa i3 над i2 как раз таки в наличии опоры/рамы по оси Х. А теперь она висит в воздухе.

Спорить не буду =) Скажу что по опыту эксплуатации оказывается, что 6 ног это очень плохо, особенно если мебельный стол не сильно ровный. Приходится под ноги подкладывать и выравнивать, а это гимор. Плюс становится кривая вертикаль по оси Z не точно 90 градусов.
Все эти недостатки устранили как раз в менделе90 сделав там плоское ровное основание.

Добавлено спустя 1 минуту 59 секунд:
Сделал новую модель каретки для Prusa i3 со съемным креплением ремня.
Теперь можно легко менять ремни и ставить шпули разных диаметров и зубъев.

http://www.thingiverse.com/thing:285387

Radus писал(а):Все эти недостатки устранили как раз в менделе90 сделав там плоское ровное основание.

Только все его части стоят на плите.

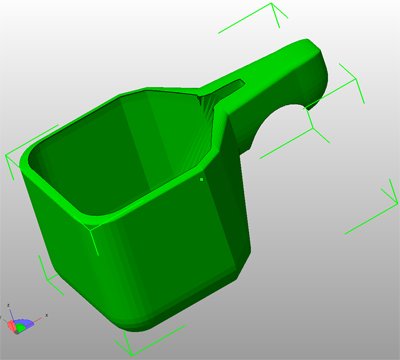

Сломалась черпалка для стирального порошка, пришлось нарисовать

Вроде получилось

Сломалась черпалка для стирального порошка, пришлось нарисовать

В каждой 6-9 кг пачке стирального порошка прилагается черпалка
Но как кружка - оригинальная - квадратная.

sagri писал(а):

Сломалась черпалка для стирального порошка, пришлось нарисовать

В каждой 6-9 кг пачке стирального порошка прилагается черпалка
Но как кружка - оригинальная - квадратная.

А вот почему то и не в каждой, и бывает уже сразу сломаны

Radus писал(а):Сделал тяжелое основание для моего Prusa i3
Вот файлы для повторения http://www.thingiverse.com/thing:281239

строю i3 на алюминевой раме, спасибо Вам за путевые каретки z оси (скачал с thingiverse), думаю решить проблему выравнивания ног при помощи эпоксилина (выставить по уровню аппарат и скомпенсировать зазоры печатных ног эпокидкой.

Не нужно ничего компенсировать, только ровнять!

porex писал(а):Не нужно ничего компенсировать, только ровнять!

Ноги (которые опороы Y оси) они иедальными не выходят (у меня в частности из за погрешности стола печатного - кривой, гуляют на 0.1 мм) выставив геометрию шпилек относительно рамы, эти ноги по любому не будут идельно прилегать даже к ровной поверхности (чего говорить если площадка на которой стол стоит кривая) так вот вместо подкладываний картона или еще чего проще использовать эпоксид... а выравнивать Вы мне может расскажите как ноги не имеющие регулировок выставить ровно по высоте???

Их не нужно выравнивать, они все одинакового размера, нужно ровнять раму по оси Y, чтобы она опиралась на все ножки. Погрешностью 0.1 мм можно пренебречь если подложить антивибрационные прокладки. Сразу убиваем двух зайцев.
Мне интересно как вы эпоксидом будете выравнивать. Если ножки не прилегают к ровному основанию, значит криво собрана рама.
