эта тема для обмена моделями а не обсуждения
есть вопросы - спрашивай в другой теме или открывай новую

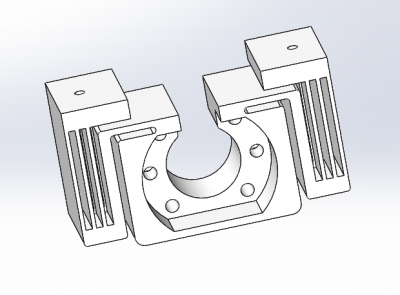

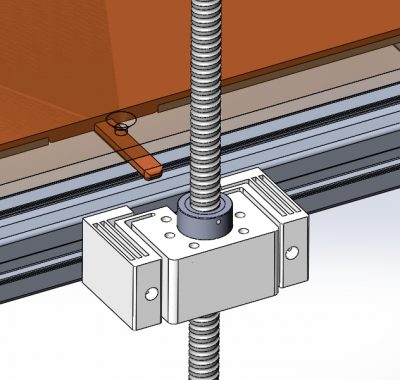

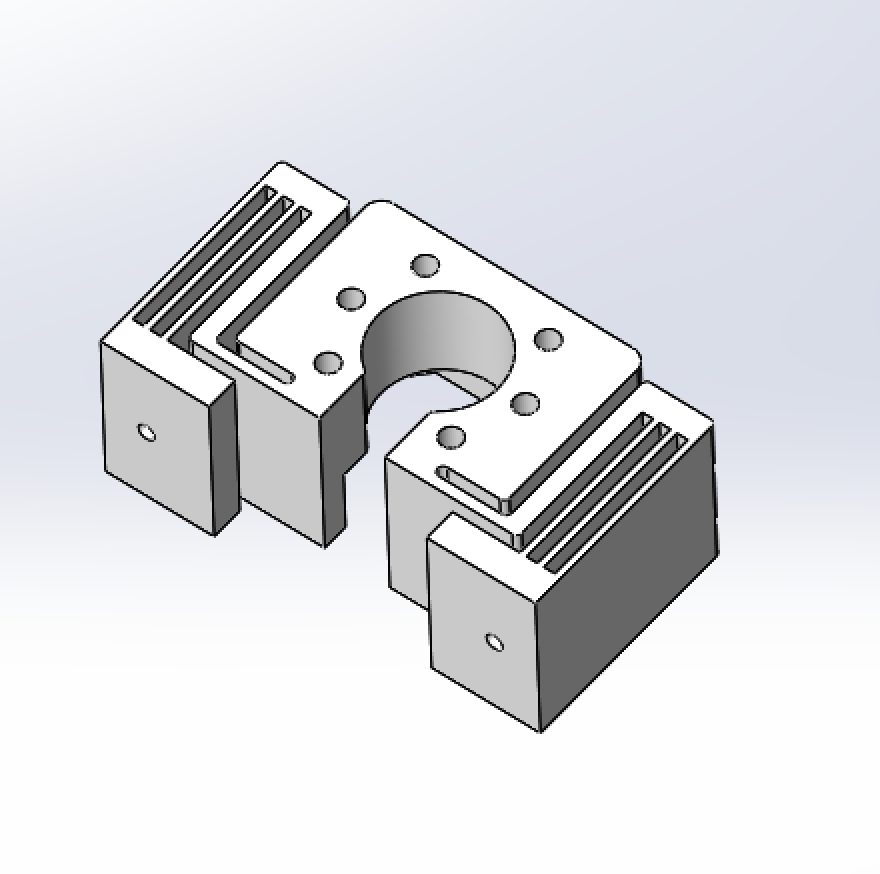

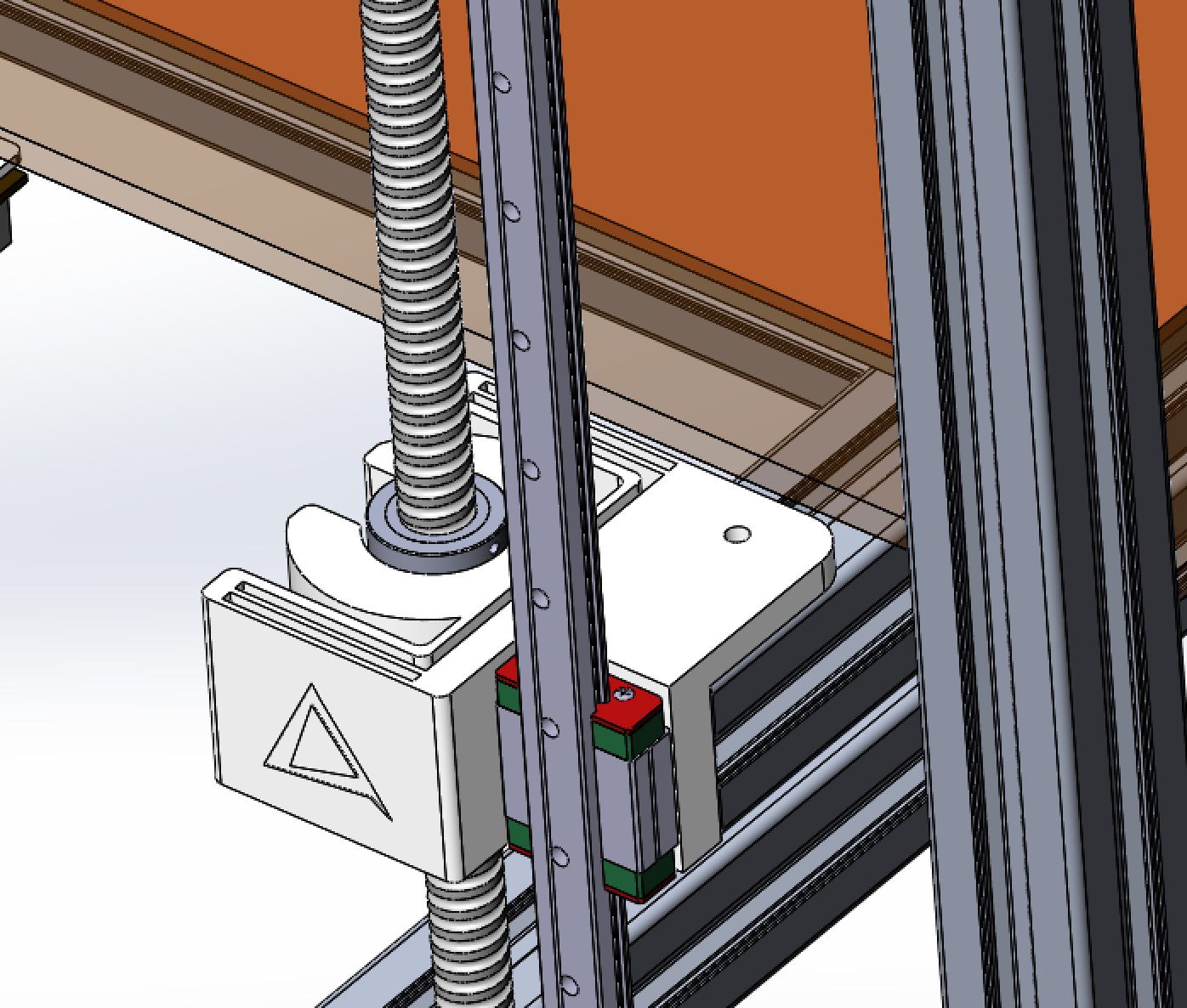

Пример крепления каретки ШВП или обычного винта для устранения эффекта Z vobbling (Z вобблинг, биение стенки по вертикали), посредством применения упругой структуры flexure (кто подскажет правильный перевод - буду благодарен).
Модель для переработки "под себя", Solidworks 2016.
Профиль 30x30, ШВП 12мм(с 22мм посадочным гайки) , каретка MGN12CZFH.

Устраняет биение как по X (параллельным сдвигом упругих стенок), так и по Y (при приближении к каретке стенки сходятся в дальних точках, а при отдалении раздвигаются).

Печатать рекомендую ABS 100% заполнением, с указанием большого количества витков периметра (3-5), так укладка получится максимально прочной в местах соединения упругих стенок с крупными частями

тут крепление получается какбы консольное. с учетом гибкости будет немного выворачивать, гайку перекосит, может и заклинить при слишком большом весе.
делал нечто подобное, но в другом виде. идею подсмотрел тут http://www.thingiverse.com/thing:33053
нарисовал под свою конструкцию и лучи толщиной в 1 периметр. нагрузка равномерная без "консольности". работает отлично.

Не встречал ли кто-нибудь модели для печати захвата для робота типа:

их атм дофига разных http://www.thingiverse.com/search/page:1?q=Gripper&sa=

Спасибо!

В изготовлении 3D принтера подбираюсь к подвеске экструдера.
Валы у меня все 10 мм. Благодаря unigenum и Мур по их наводкам нашел много чего полезного, но каретки на скользящие подшипники 10 мм не нашел.
Помогите, пожалуйста, в этом вопросе! Благодарю заранее!

В подборке моделей для печати 3D по ссылке
http://www.thingiverse.com/explore/popu ... s/page:173
к сожалению не встретил каретки под 10 мм. Все под 8 мм!
И форумчане молчат.
Наверно, придется экструдер подвешивать на 8 миллиметровые стержни!

какой вопрос такой ответ
ты даже не написал для какого тебе принтера каретка нужна
и под какие такие подшипники, принтеры все разные, подшипники тоже.

может вот это тебе надо? http://www.thingiverse.com/thing:1257584

Спасибо! Присмотрюсь!
Хотелось бы что-то вроде этого:
http://www.thingiverse.com/thing:607891

Petr Kiselev писал(а):Наверно, придется экструдер подвешивать на 8 миллиметровые стержни!

или самостоятельно нарисовать каретку в соответствии со своими потребностями и желаниями.

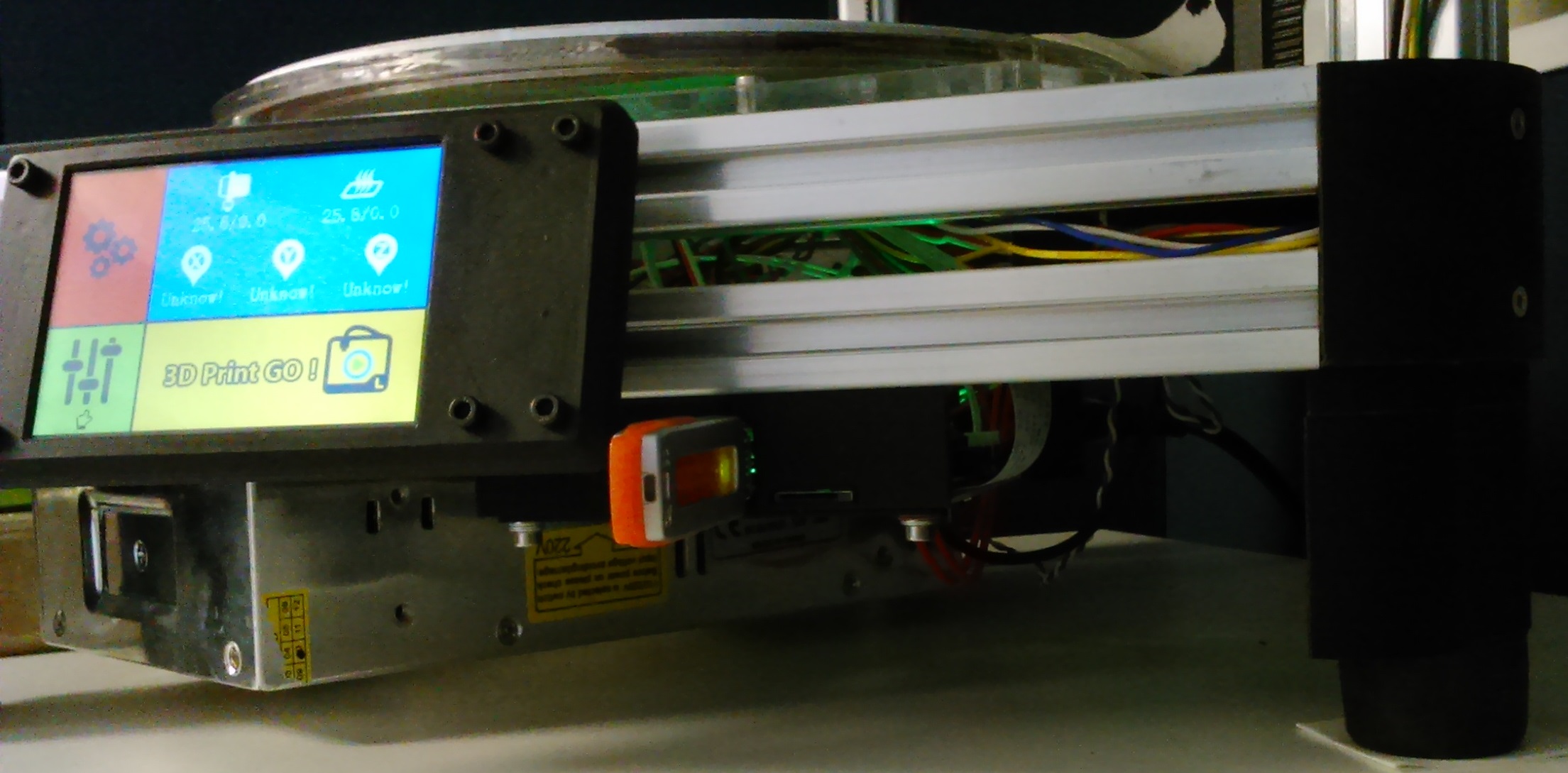

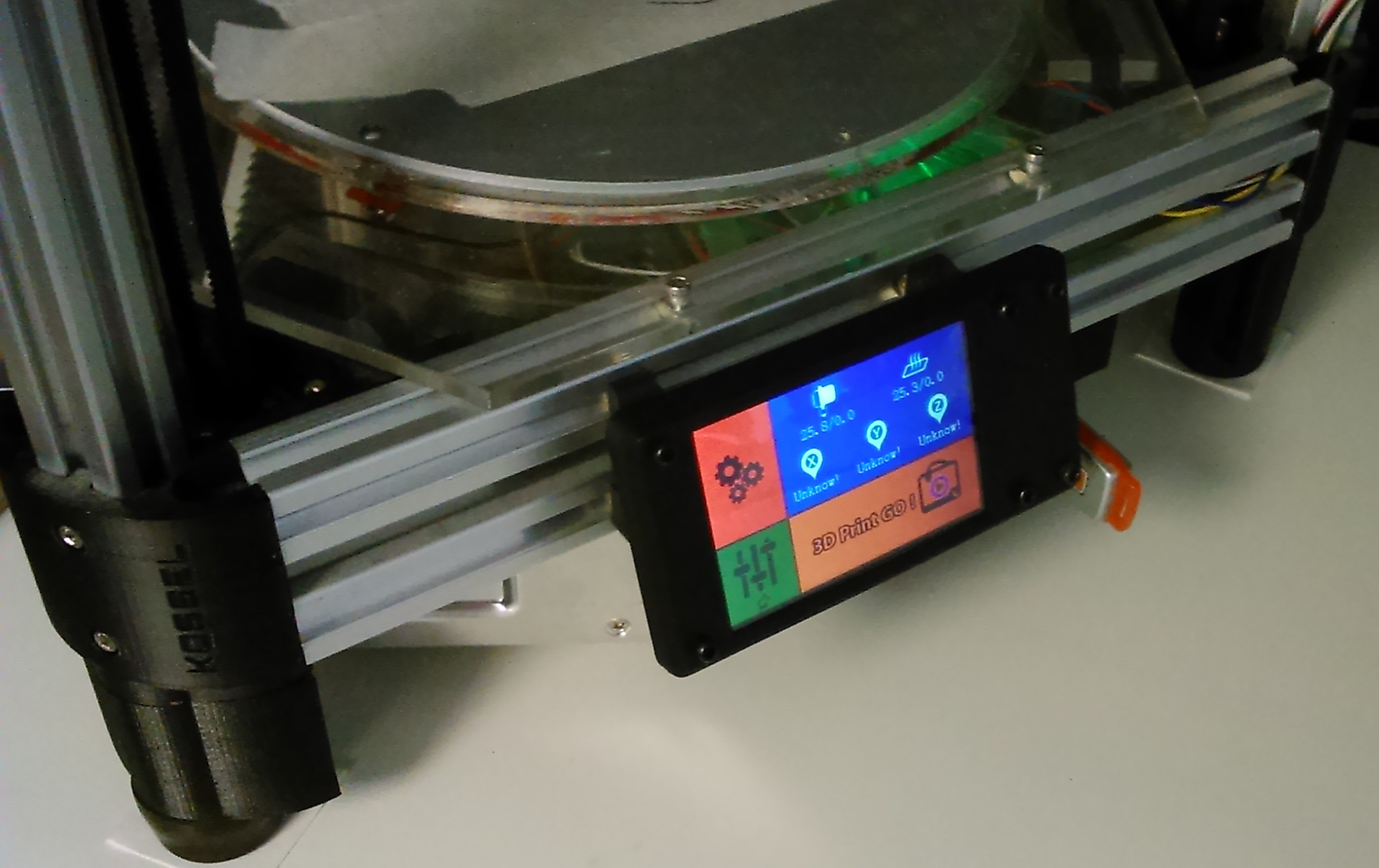

Сегодня быстренько сделал модельку корпуса для дисплея и крепление контроллера Lerdge
Модели в КОМПАС-3D V16
Энкодер думаю сделать отдельно, потом, если руки дойдут ))

Напечатали на 3D принтере колеса. Купил уплотнители для канализационных труб 55 мм. Натянул эти шинки.
Получились такие колеса:


Добавлено спустя 2 минуты 53 секунды:
Сцепление с любой поверхностью прекрасное! Подходит для самодельных мобильных роботов.

Добавлено спустя 2 минуты 27 секунд:
Не удается вставить STLовский файл! Винраровский тоже.

Добавлено спустя 1 минуту 10 секунд:
Если кому это интересно, научите как вставлять!

стандартный ответ -> внизу вкладка добавить вложение
