Прив!

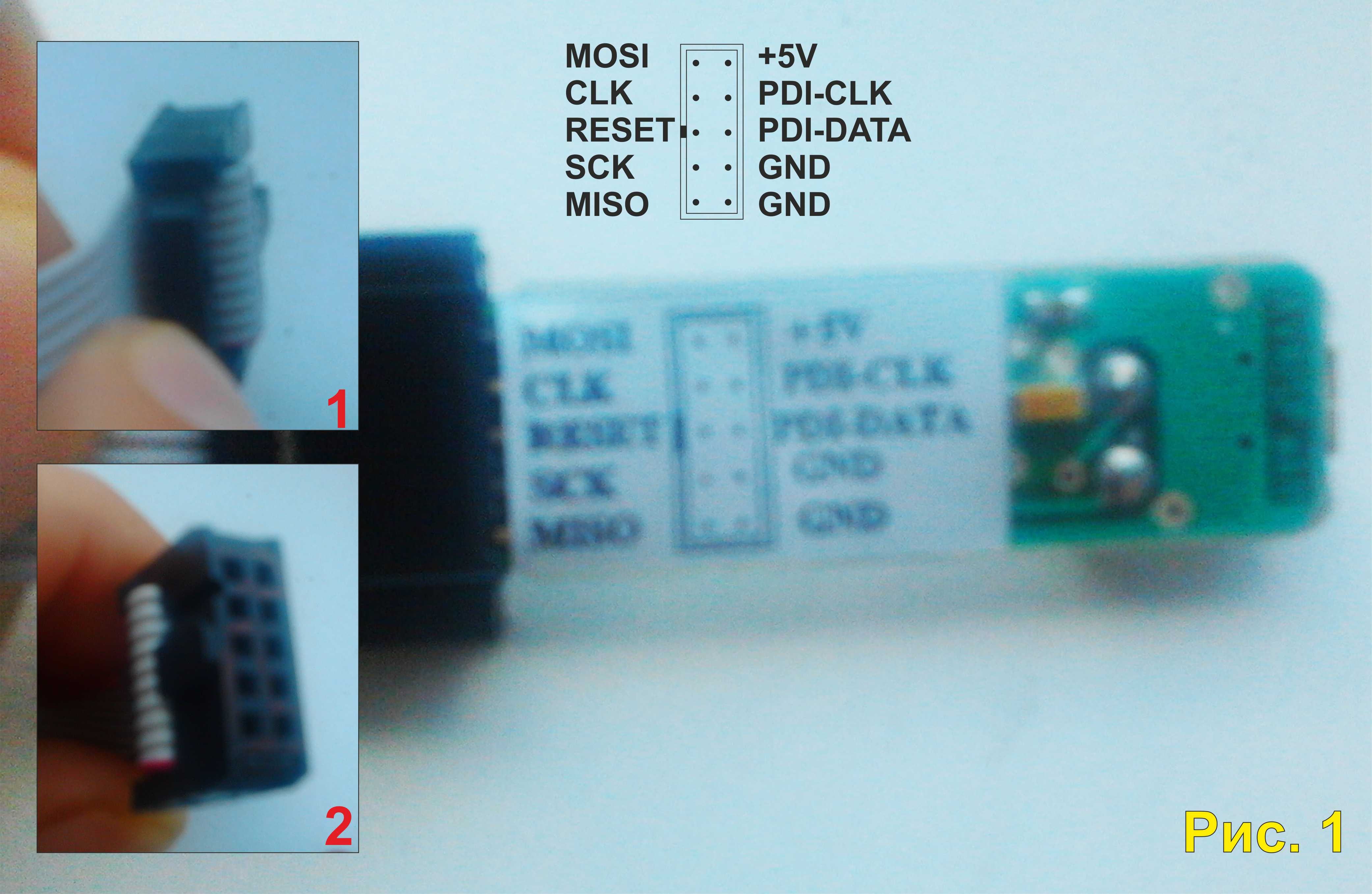

Вернувшись из отпуска, купил се девайс AVRISP Mkll clone, вот только шлейф от него заканчивается 10пиновым разъемом, как я понял, с немного расширенным функционалом. Шлейф-переходник я сделаю, но здесь важно не ошибиться, чтобы все не спалить нафик - потому задам, на всякий случай, наверное очень профанский вопрос - как правильно прочитать выводы, чтобы не сделать зеркально? По рис. 1 - хочется прочитать так вроде разъем показан "2", но по рис.2, учитывая что вывод 1 на плате совпадает с распиновкой шнурка, который был в этой ветке ранее, понимаю, что наверное нужно смотреть на все разъемы сзади ("1").
Как правильно своять кабель?

ReaN, если шлейф правильно собран то во первых крашенный провод должен быть первым проводом и во вторых на самом разъёме есть треугольная метка указывающая на первый вывод.

В прошивку добавили возможность использования раздельных драйверов двигателей для каждого из двигателей Z оси. Например в RAMPS можно задействовать драйвер второго экструдера.
https://github.com/ErikZalm/Marlin/commit/50cde90324a74d9f5eb88c6cd359e21f5ca1b2b3

mVit писал(а):В прошивку добавили возможность использования раздельных драйверов двигателей для каждого из двигателей Z оси. Например в RAMPS можно задействовать драйвер второго экструдера.
https://github.com/ErikZalm/Marlin/commit/50cde90324a74d9f5eb88c6cd359e21f5ca1b2b3

интересно кому это было надо?

видимо тому кто хочет быструю ось Z
у меня на шпильке больше 5 мм/с не получается (потери на трение приводят к пропуску шагов, а повышение тока к перегреву), а теоретически можно 25м/с получить

у меня на шпильке больше 5 мм/с не получается (потери на трение приводят к пропуску шагов, а повышение тока к перегреву), а теоретически можно 25м/с получить

аналогично

Всем сорри за последний вопрос - когда не получил ответов - сел, взял прибор и раздуплился сам, спаял переходник (как и думал, все не совсем просто) - вроде заработало и что-то прожгло (пока польский бутлоадер) - завтра попробую сконфигурировать Мерлин и прошить

ReaN, красный провод на шлейфе = вывод 1? Или как-то по-другому получилось?

З.Ы: На вопрос хотел было уже ответить, но потом подумал, что момент ответственный, да и опыта конкретно с этими железяками нет. Наверное, все остальные подумали примерно так же. =)

поскольку ценой вопроса может быть и программатор и плата - решил не полагаться на красный... Оттолкнулся от того, что на картинке изображен припаянный к программатору разъем, а не шлейф, путем прозвонки подписал все выводы на конце шлейфа (он 10пиновый), потом сделал еще один маленький шлейф-переходник на 6 нужных выходов, подключился - вроде все работает...

поздравляю.

Сетар, спасибо! А то я уже подумал, что никто и не поздравит...
Вот тока польский хекс результата не дал - кроме того, что стер старую прошивку. Взял индийский - прошивка сразу - залил - заработал типа, но эти уроды нихрена же нормально сделать не могут - инвертнули ось игрек... Плюс принтер какой-то шумный стал на этой прошивке - движки шумят...
Отсюда вопрос - можно ли как-то из Ардуино отконфигурированный Мерлин скомпилить в хекс-файл, чтобы потом залить его через AVR?

с ходу экспорта не нашел (хотя это странно, нужно посмотреть где он темп файлы хранит...)

Добавлено спустя 7 минут 25 секунд:
ты погоди от штатных бутлоадеров отказываться, все .hex файлы проверил из раздела Marlin/Sanguino/bootloaders/atmega644p ?

лучше бутлоадер прошить. а на ардуиновском сайте нет бутлоадера под 644p?

ваще-то у меня 644ра, а стандартные видел пока тока 644 и 644р... но я думаю, что после прошивки штатного (даже нормального) я опять столкнусь с какими-то особенностями платы - типа там не старше 18й версии Ардуино и тд... чет мне кажется, что хоть и неудобный путь через АВР (постоянно отключать/подключать программатор), но самый безотказный - пару секунд и прошивка на месте...
