Опишу здесь свой опыт заказа и изготовления 3D принтера RepRap Prusa.
Мне кажется это будет полезно, чтобы другие на наступали на мои грабли
Буду периодически обновлять первый пост, ну а обсуждение как обычно приветствуется.

Итак, наблюдая тенденцию к изготовлению персональных 3D принтеров среди коллег, решил не отставать и тоже заняться этим вопросом.

Общие положения которыми я руководствовался при закупке для изготовления:

• Модель: RepRap Prusa
  Поверил рекомендациям с сайта репрап - если это ваш первый принтер собирайте эту модель.
• Метод изготовления: взвесив наличие финансов и свободного времени выбрал для себя вариант самостоятельной сборки из закупленных комплектов, причем комплекты электроники брал незапаянными (для меня оправдана экономия нескольких сотен $ - имею паяльную станцию и некоторый опыт пайки smd)
• Стартовые модификации:
  Решил сразу делать на подшипниках линейного перемещения (субъективно, вроде должно быть лучше).
  Выбрал диаметр 1.75 для экструдера (понимаю что с материалом сложнее, но качество должно быть лучше)
  Выбор шаговых двигателей сразу сделал в пользу более дорогих и качественных (здесь список рекомендаций, выбрал формфактор NEMA 17 - побольше и мощнее. Остановился на SY42STH47-1206A )


Заказанные комплекты:

• Механика: ebay - Linear Bearing Reprap Prusa Kit with Wades Extruder - Metric Version (330666362625) , цена $198.95 , доставка $45.20




• Горячая головка: MakerGear.com
  1x Filament - 1.75mm ABS / 1 lb. / Natural for $20.00 each
  1x Hot End Packs - V3 GrooveMount for 1.75mm filament to replace V3 GrooveMount for 3mm filament for $0.00 each
  1x Nozzles - 0.75mm BigHead Nozzle (experimental) for $10.00 each
  1x Nozzles - 0.5mm BigHead Nozzle for $10.00 each
  1x Hot End Packs - HotEnd Pack (.35mm Nozzle) for $75.00 each
  1x Nozzles - 0.25mm BigHead Nozzle for $10.00 each

  Subtotal  : $125.00 USD
  Tax       : $0.00 USD
  Shipping  : $41.25 USD
  Total     : $166.25 USD









• Электроника : reprapworld.com

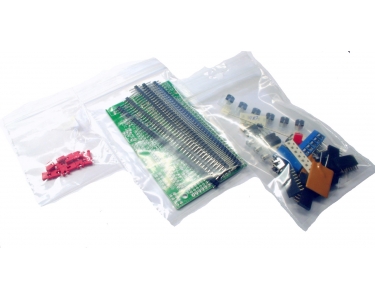

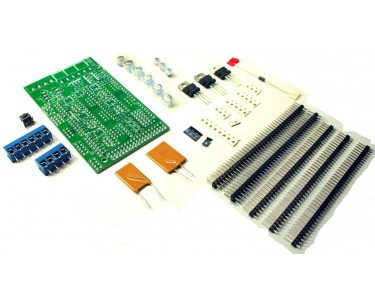

  Ramps 1.4 DIY-kit € 29.22 1шт

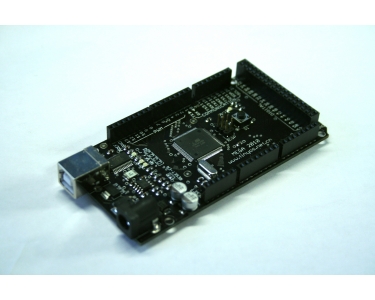

  RAMPS Electronics - Atmega 1280 (Arduino-compatible) 1шт

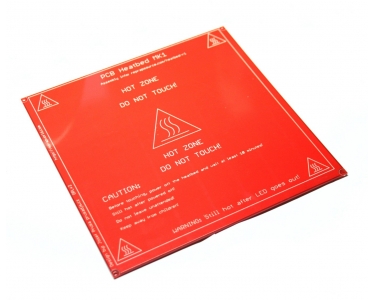

  Heated Bed PCB € 24.99 1шт

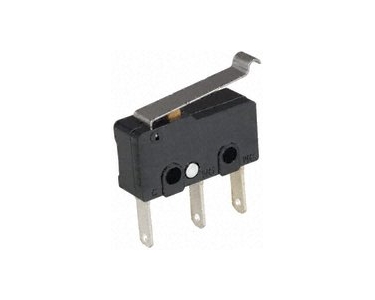

  Miniature microswitch € 2.00  3шт
  Heatsinks for pololu / stepstick stepper drivers (set of 4) € 5.00 1шт

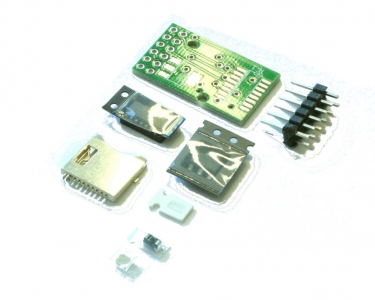

  SDRamps DIY kit € 8.39 1шт

  Sub-Total: € 98.80
  Shipping: € 12.99
  Total: € 111.79

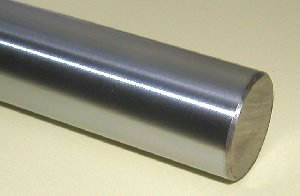

• Полированные валы: vxb.com
  тут я ступил дважды - во первых заказал те изделия которые были в состоянии "backorder" (нет на складе, ожитается), во вторых заказал ровно половину,и пришлось дважды заказывать (двойная стоимость доставки)

  kit11867 8mm Shaft 406mm=15.984" Hardened Rod Linear Motion 1 $8.95 $8.95
  kit11866 [backordered] 8mm Shaft 495mm=19.488" Hardened Rod Linear Motion 2 $9.95 $19.90
  Sales Tax $0.00
  Shipping: International Air Mail $14.95
  Total $43.80
  * 2 комплекта
  = 87.6 $ (см. в обсуждениях, должно быть дешевле)





• купил в строительном магазине :

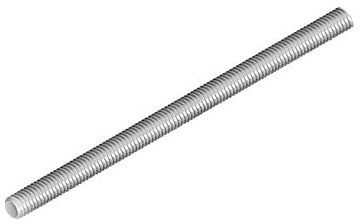

  6шт шпилек M8 по 1m ~350 руб





• Заказ на pololu
  4 драйвера полуловских A4988 Stepper Motor Driver Carrier 12.95 * 4 = 51.8 $






  5 шаговиков тоже на полулу брал Stepper Motor: Unipolar/Bipolar, 200 Steps/Rev, 42x48mm, 4V, 1200mA 17.95 *5 = 89,75 $






  стоимость доставки не знаю, я брал диллерский заказ большой кучей

Ссылочки по вопросу:
reprap.org - главный портал

заказал, оплатил потихоньку собираю извещения об отправках

Добавлено спустя 31 минуту 37 секунд:
У кого есть ещё опыт по заказу валов полированных ?

Мало пластика заказал. Полкило я прямо очеь быстро израсходовал. Ну и лично я еще Pla себе заказал ща, для сравнения.

Это для теста и отладки
есть где подешевле получается, сейчас веду переговоры об отправке эконом почтой из европы

560 баксов пока что получается? или где-то ещё траты?

ещё не описал 6 шпилек M8 по 1m ~350 руб
4 драйвера полуловских A4988 Stepper Motor Driver Carrier 12.95 * 4 = 51.8 $
5 шаговиков тоже на полулу брал Stepper Motor: Unipolar/Bipolar, 200 Steps/Rev, 42x48mm, 4V, 1200mA 17.95 *5 = 89,75 $
стоимость доставки не знаю, я брал диллерский заказ большой кучей

Добавлено спустя 12 минут 37 секунд:
ты ошибся (там ещё евры есть, их на 1.27 умножить нужно)
сейчас получается около 820$ , по текущему курсу это примерно 26240 руб

Добавлено спустя 1 минуту 8 секунд:
у кого не имеется в запасе - ещё блок питания ATX нужен, больше чем 300 W

напиши пожалуйста подробнее о деталях экструдера - что там значит каждый итем и почему именно таков выбор

экструдера как толкателя который в набор механики напечатанной входит ?
или ты про горячий наконечник

setar писал(а):у кого не имеется в запасе - ещё блок питания ATX нужен, больше чем 300 W

Я бы сформулировал скорее как не менее двух 12-вольтовых линий, не менее 18 ампер на линию.

итак печатающая головка:
состоит из двух частей, продаются обычно отдельно - экструдер (wade`s extruder ) и горячий наконечник (hot end)

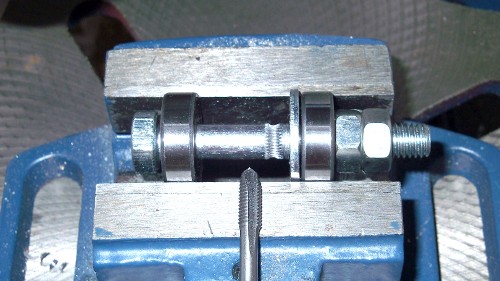

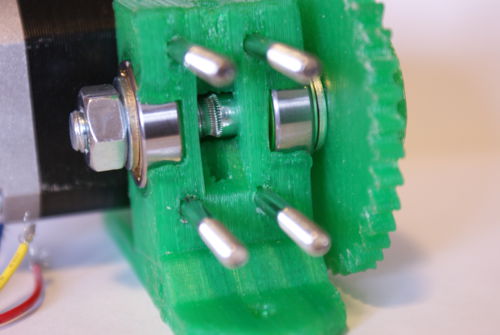

экструдер состоит из корпуса, шестерен привода, шагового двигателя, и подающего болта (hobbed bolt) смонтированного на подшипниках.
тут все просто, болт вращаясь поперечной насечкой впивается в пруток и проталкивает его в горячий наконечник



Добавлено спустя 1 час 42 минуты 18 секунд:

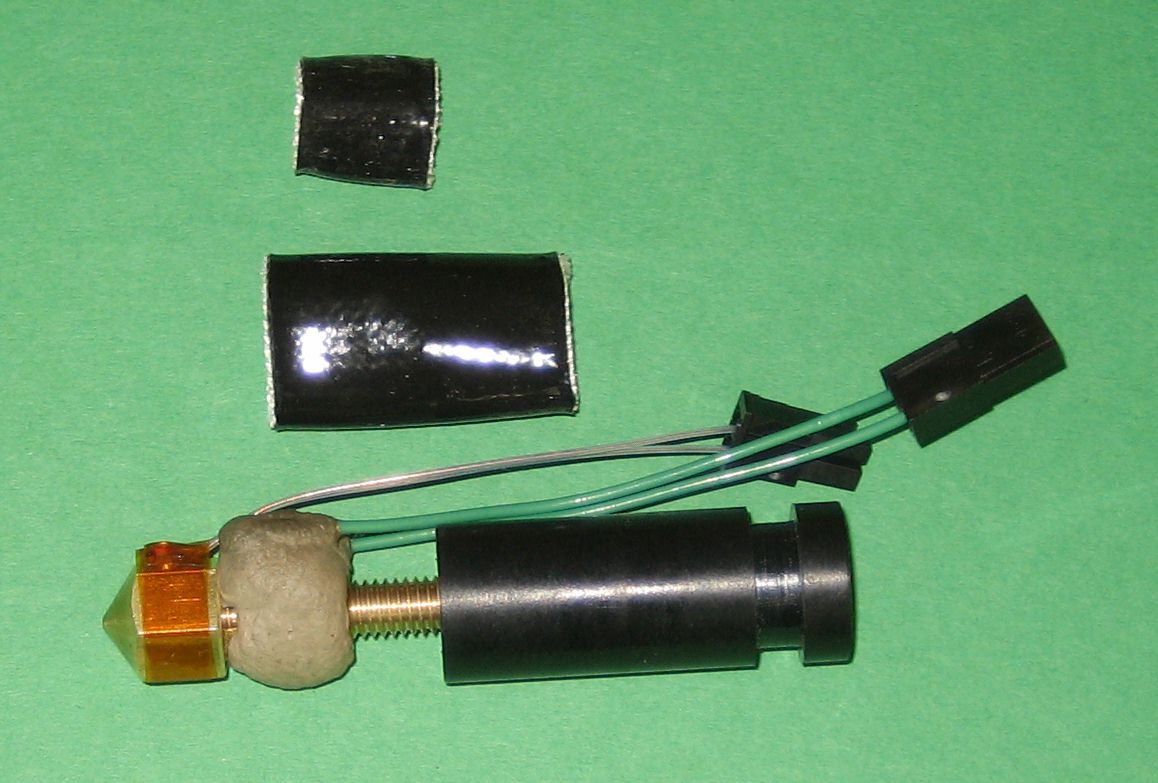

горячий наконечник похитрее, но в целом устроен так:
сопло (nozzle) обычно латунь - калиброванное отверстием 0.25 /0.35 / 0.5 (типовое)/ 0.75 , бывают под пруток 3 мм и 1.75 мм

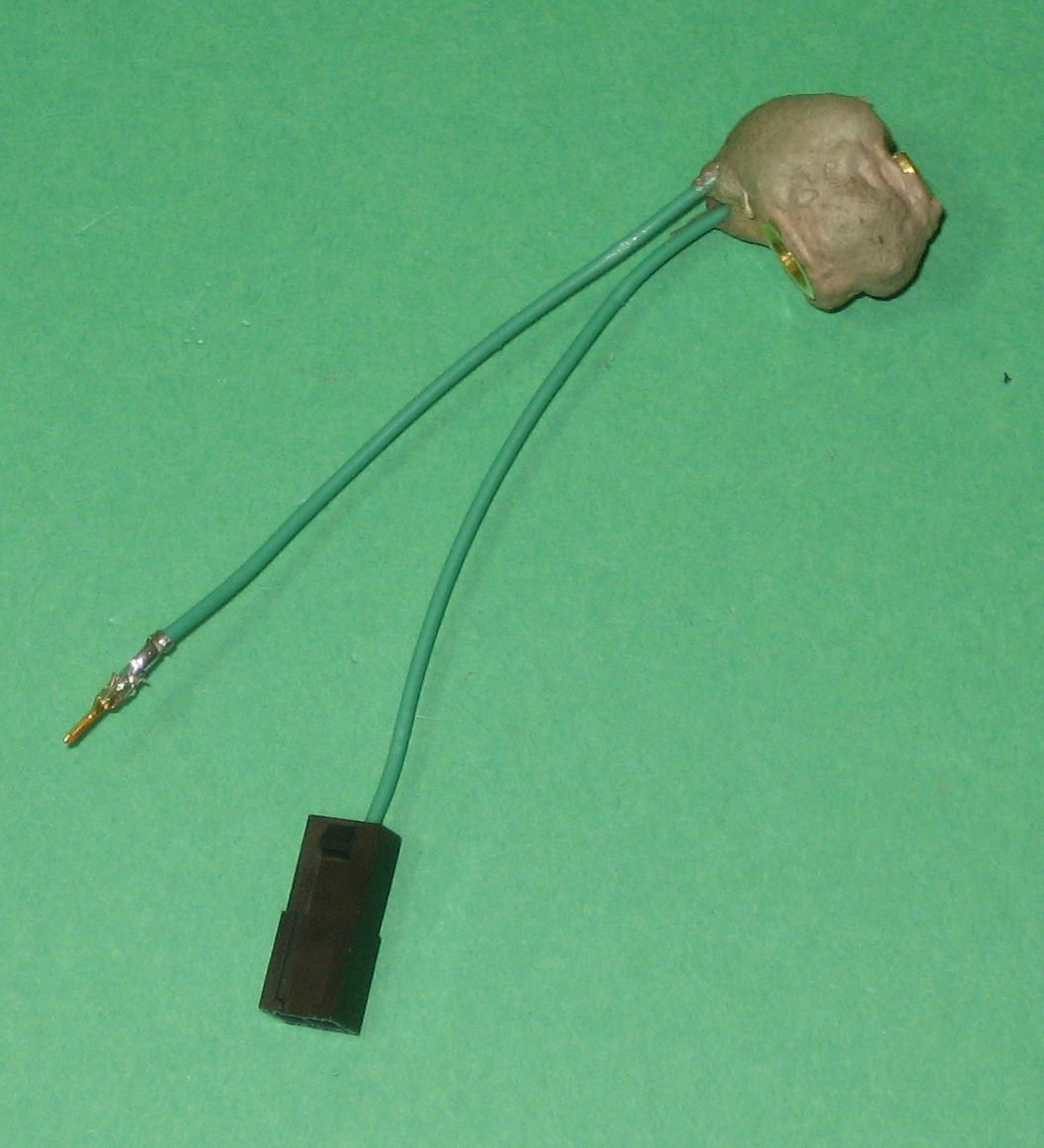

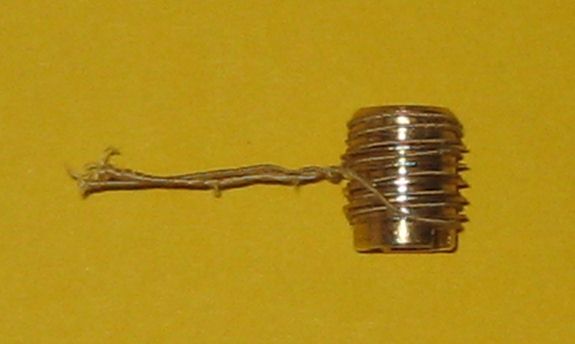

сопло греет нагревательный элемент (heated) - раньше проволка нихром использовалась, сейчас чаще резистор керамический ставят
нагреватель с соплом контролируется термодатчиком (termal sensor)
чтобы после печати расплавленный пруток не залип в податчике к соплу этот податчик делают из тефлона ( PTFE(Teflon) tubing )

спасибо, стало яснее. меня интересует хот енд.
хотелось бы чтобы ты написал параметры резьбы сопла и податчика.

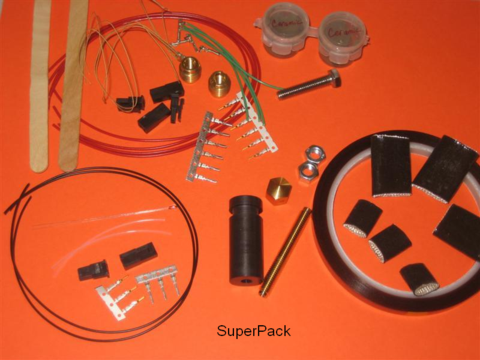

и распиши что каждый лот в твоем списке с MakerGear.com означает, ато неясно кроме сопел

и непонятно с валами: у меня получилось 55 баксов без учета доставки за 6 валов

fuse bit писал(а):хотелось бы чтобы ты написал параметры резьбы сопла и податчика.
и распиши что каждый лот в твоем списке с MakerGear.com означает, ато неясно кроме сопел

так я ещё сам не знаю, не получил

и непонятно с валами: у меня получилось 55 баксов без учета доставки за 6 валов

по валам : http://www.vxb.com/page/bearings/CTGY/8 ... ionSystems
насколько я понимаю достаточно такого набора:
2x330mm (2x $7.95) + 2x406mm (2x $8.95) + 2x495mm (2x $9.95) = 53.7 $

я брал так: 4x495m и 2x406mm,
на всякий случай, потому что короткие валы нужны 350mm (ну и плюс перепутал, нужно было 4 по 406 брать и два по 495)

setar писал(а):насколько я понимаю достаточно такого набора:
2x330mm (2x $7.95) + 2x406mm (2x $8.95) + 2x495mm (2x $9.95) = 53.7 $

если брать 4x406mm (4x $8.95) и 2x495mm (2x $9.95) = 55.7 $
а у тебя написано Total $43.80, вот это и смутило. к тому же я так понимаю это без доставки, так что исправь в первом сообщении, а то такое ощущение создается что тотал это уже с 15-баксовой доставкой

так чего, получается раз длинные [бекордеред] значит их бессмысленно заказывать покачто?

$43.80 это с доставкой, но за половину комплекта
бекордер заказывать смысл есть если больше взять негде, а я пока других вариантов не нашел

приехала механика

очень хотелось начать сборку побыстрее, поэтому решил купить дополнительный комплект полированных валов, здесь, в россии.
Нашел валы в electroprivod_ru , цена конечно ядреная, вышло по 1000 руб./метр (купил 6 палочек WV8 по 50см), пока искал некоторые конторы предлагали по 1200 Это при том что вал 10мм в purelogic_ru стОит 700 р/м.
Но мне как говорится "горело", так что купил...
Принципиально не стал укорачивать валы, они длинные не мешают работе. Вдруг решу изменить конструктив - пригодятся.

в 21ч начал сборку, в 4 ночи отвалился спать, собрал 80%

Посылка шла 12 дней (из США, CQ356525784US )

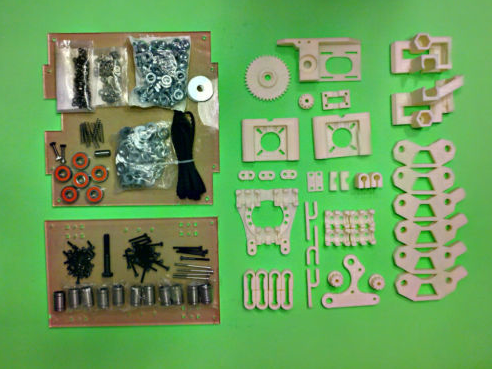

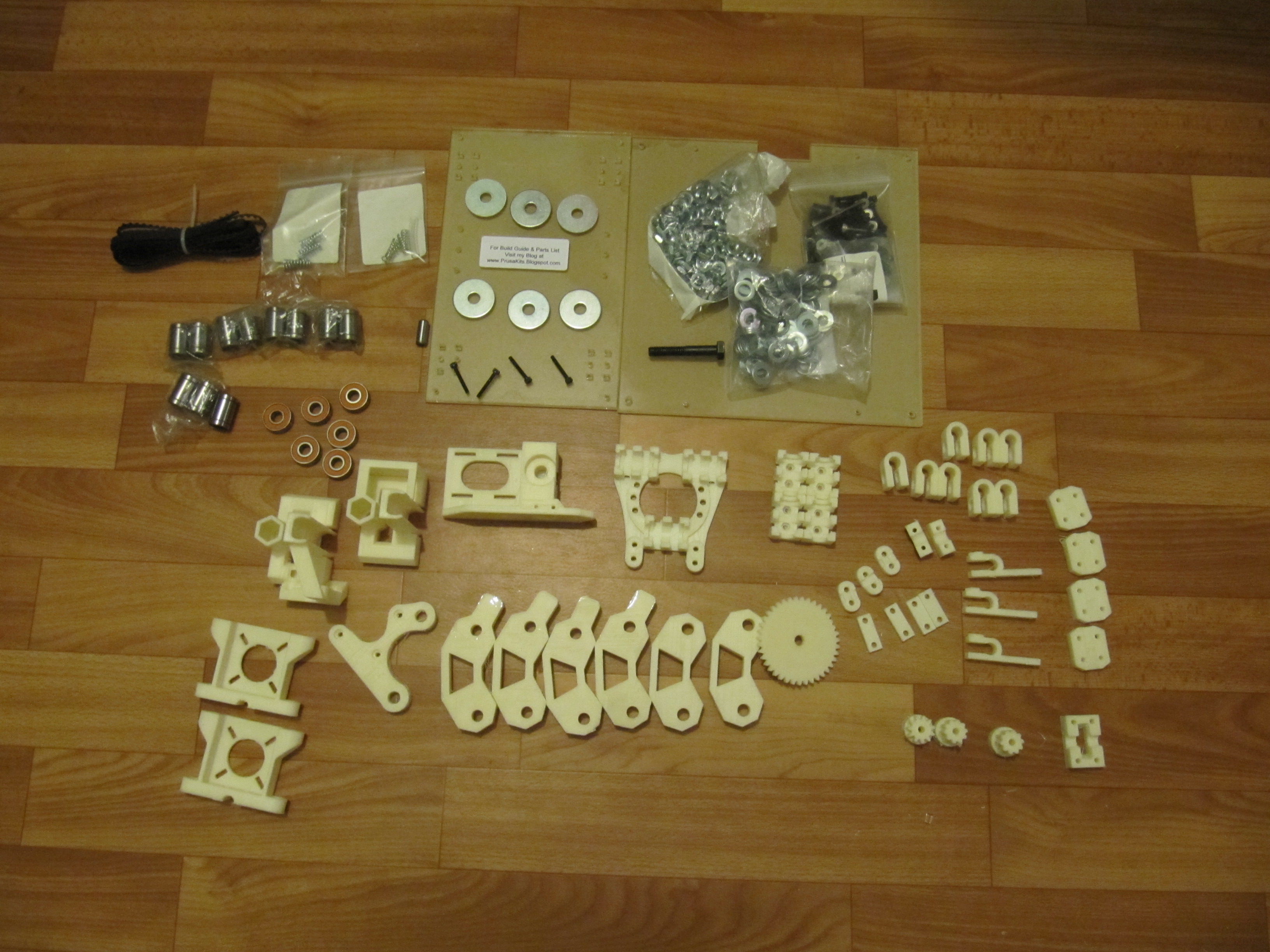

Комплект полный, есть все что заявлено (к механике я бы ещё добавил пружинки демпфирования втулки по оси Z).

Из впечатлений: напечатанные детали на удивление легкие и прочные, точность я на глаз оценил бы как 0.5 мм
болтики и гаечки М3 садятся с некоторым натягом, что в принципе удобно.
Есть некоторое количество дефектов печати (всех типов, и расслоения кое где и выбившиеся ниточки, и отслоение подложки), однако должен признать все деффекты находятся в таких местах что не мешают нормальной сборке и функционированию.
Мелкие болтики в комплекте все под шестигранную головку 2мм.

Немного поработав надфилями, ножом и наждачной бумагой привел пластиковые деталки в вид приятный глазу и на ощупь
(по функционалу можно было убирать всяких заусенцев на порядок меньше)

Ну а дальше все по инструкции ... гаечек накрутился по самое небалуй
должен сказать что многие детали весьма грамотно и технологично продуманы с инженерной точки зрения.
Порадовали подпружинивающие лепестки фиксации валов, посадочные места под шестигранники,прямоугольные "ходы" под стяжки проходящие по полукругу и некоторые другие технологические элементы.

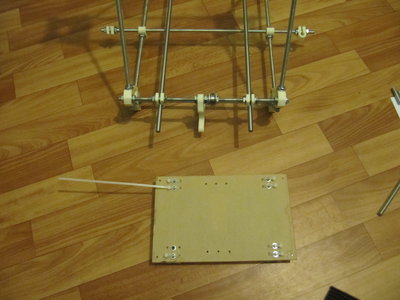

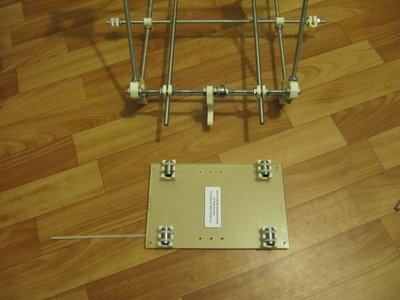

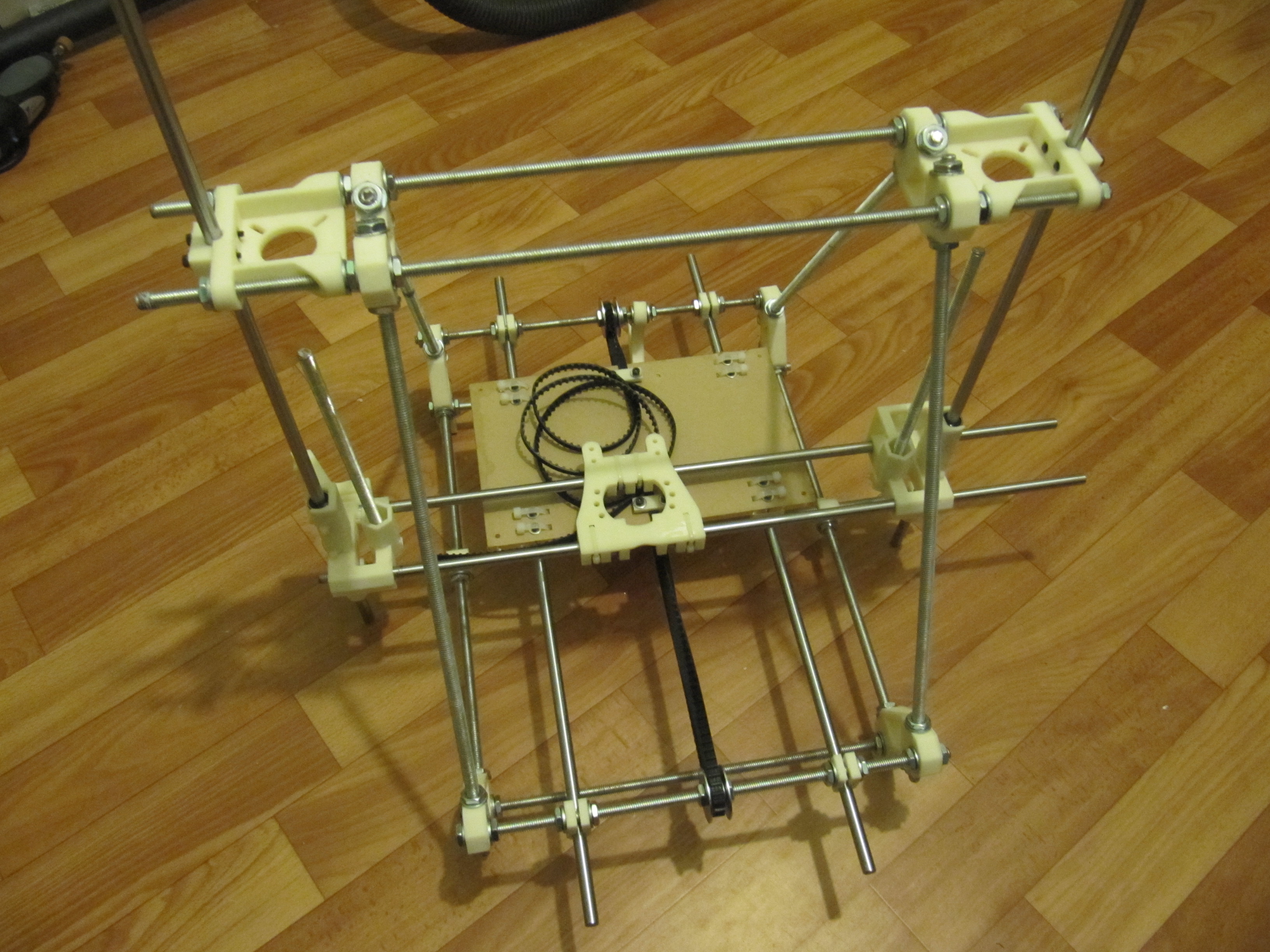

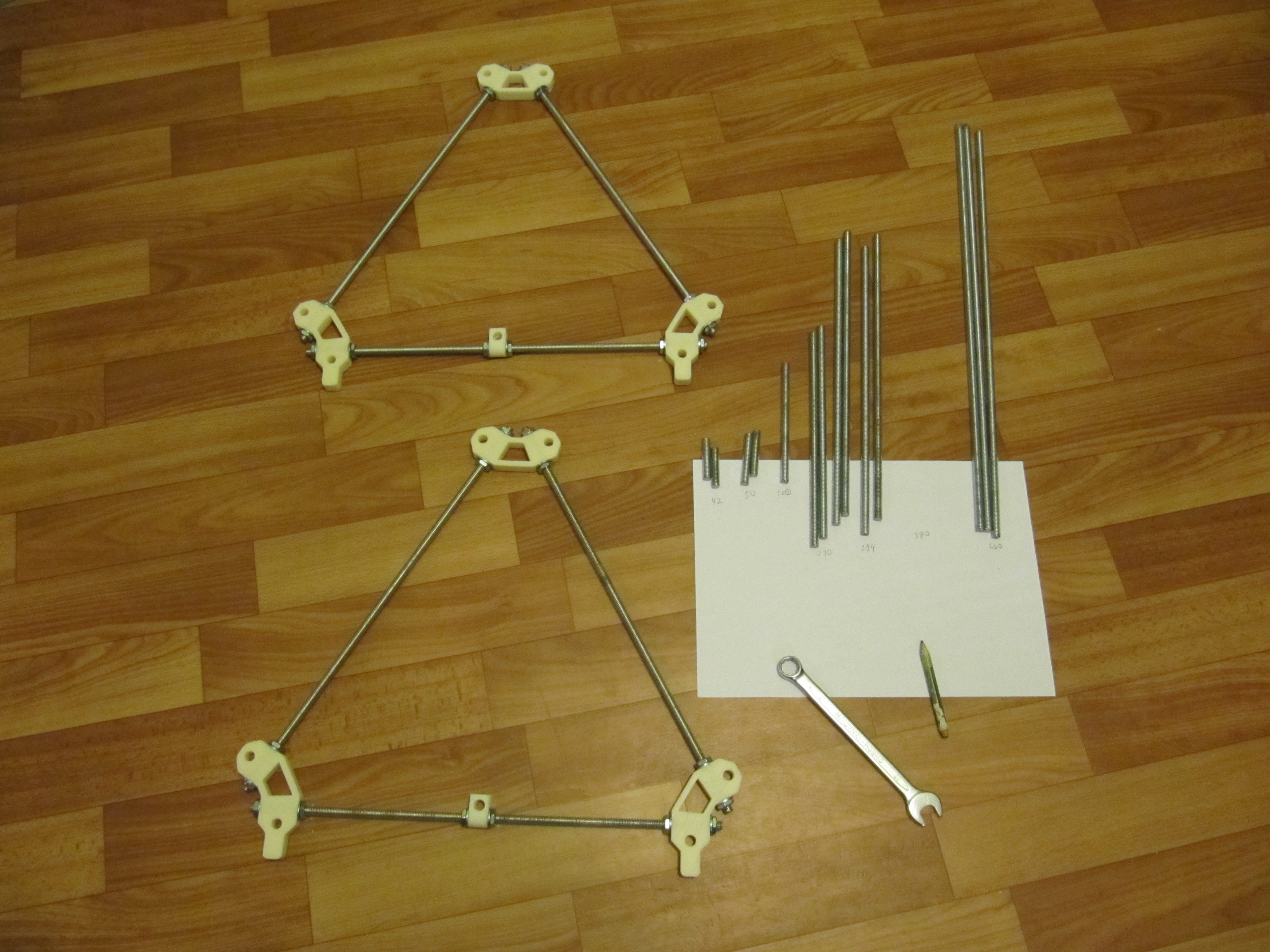

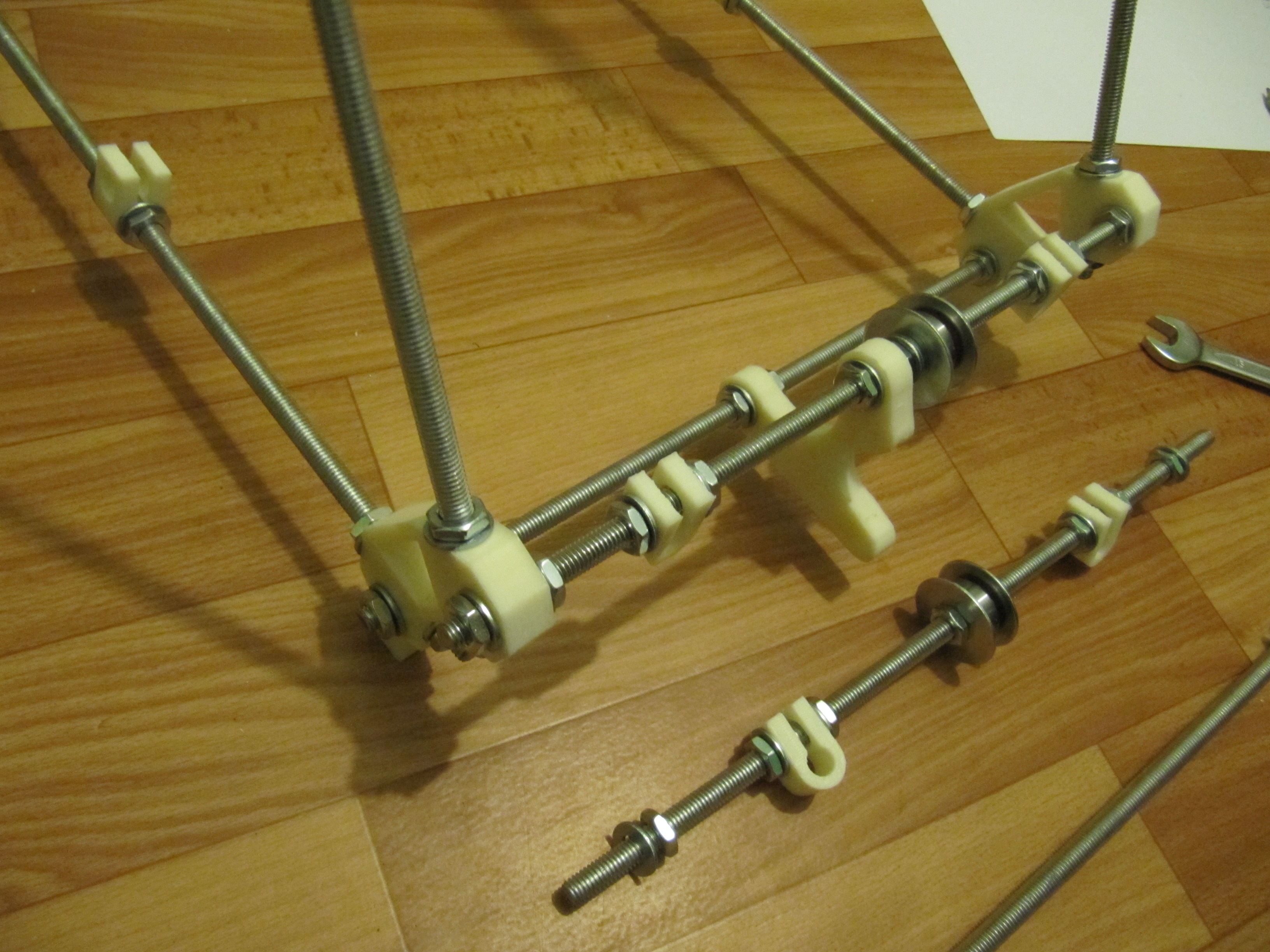

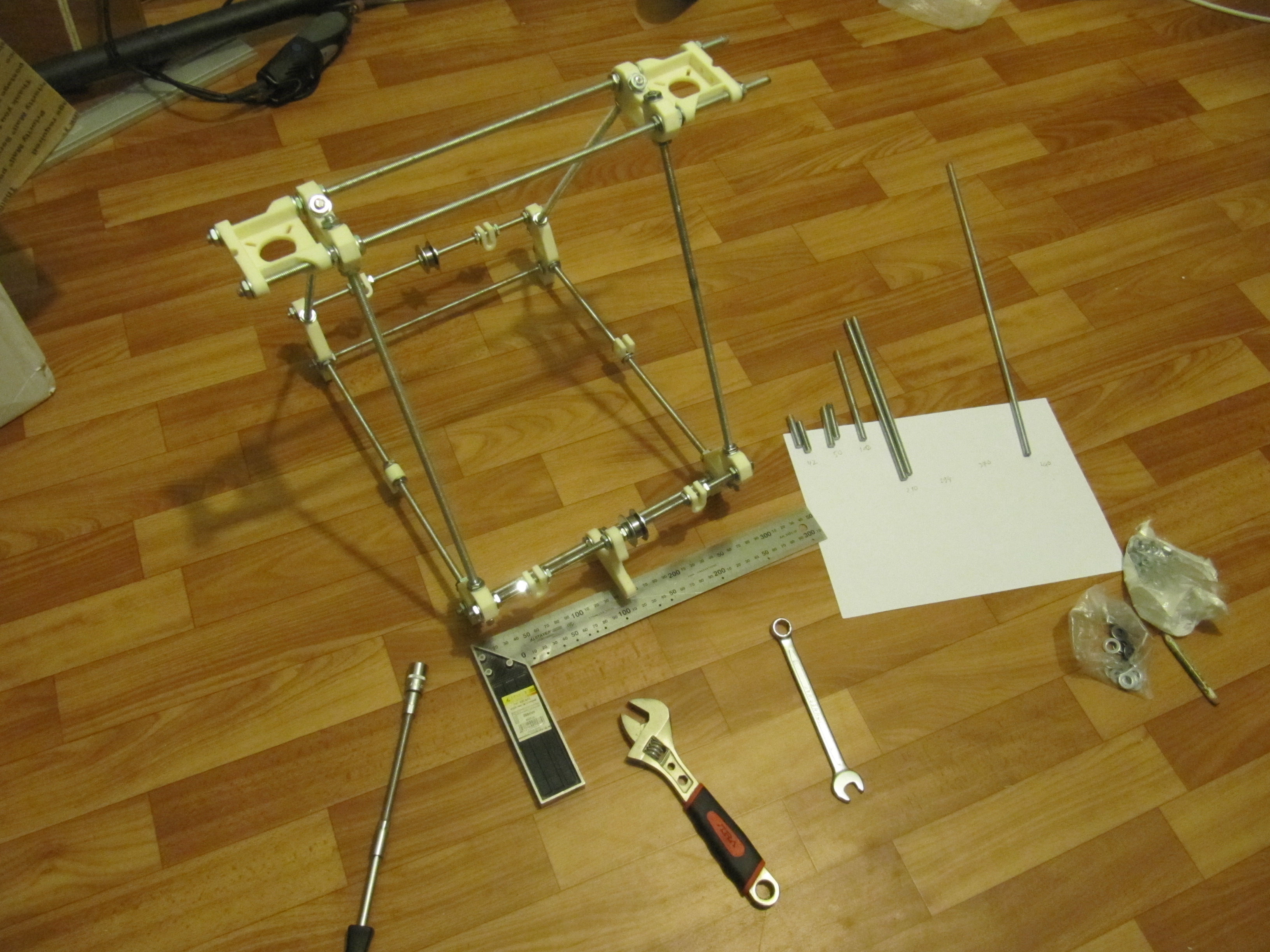

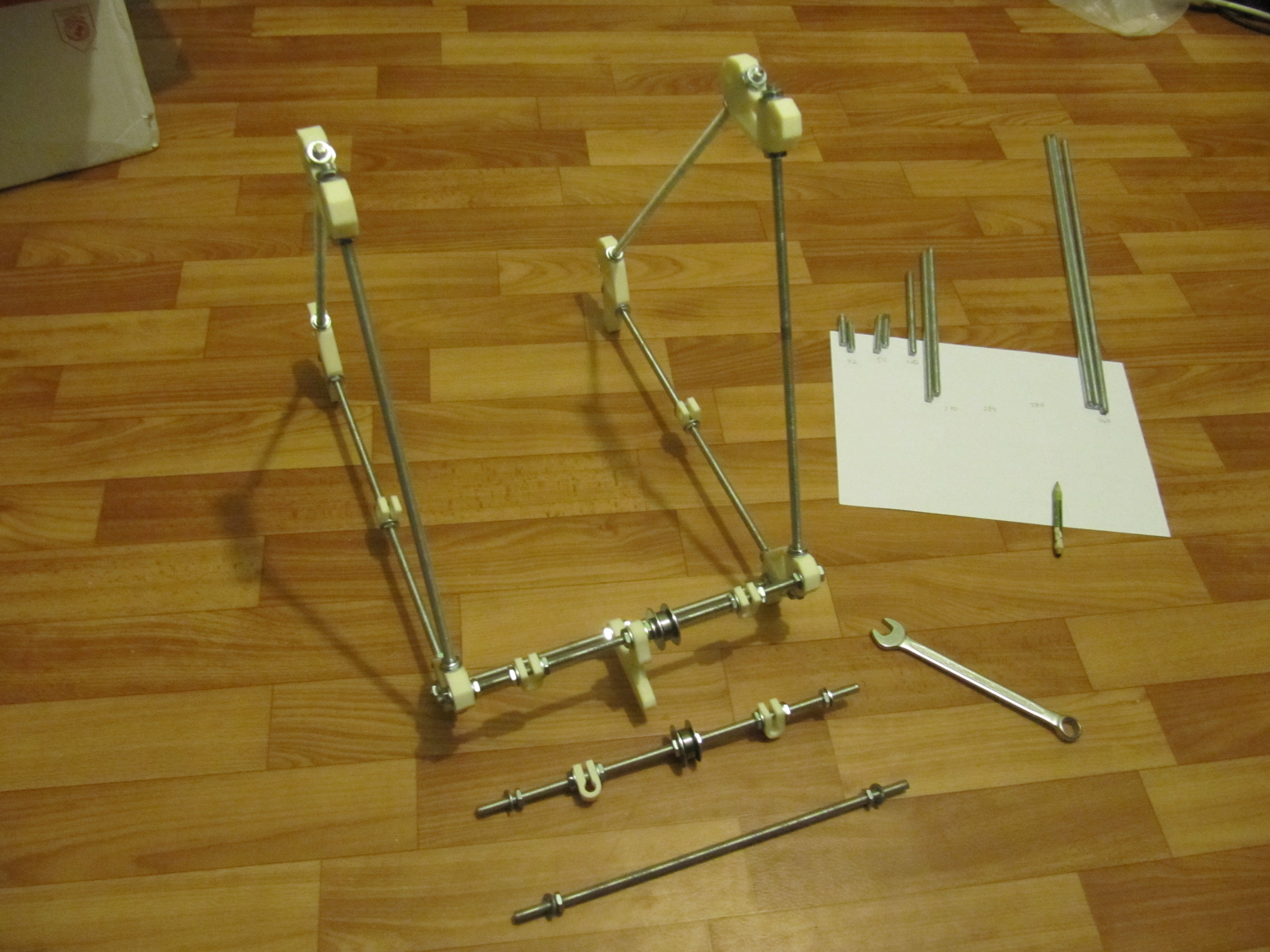

ну и несколько фотографий процесса



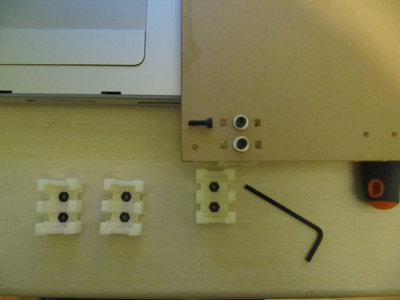

Здесь на фотке (выше) не правильное крепление нижних зажимных клипс- пришлось перекручивать.
Клипса отверстиями на зажимающем валу должна быть.
