Собрал электронику (опишу позже постом отдельным) теперь встал вопрос прошивки.
там для RAMPS есть аж 4 варианта, причем похоже каждую нужно напильником дорабатывать.
Что порекомендуете ?

однозначно marlin

о, а это вообще что то новое, можно ссылочку?
на офф сайте только эти:

Preferred: (Need pins set in firmware as below)
https://github.com/tesla893/Tonokip-Firmware - Tesla893's Tonokip-Firmware fork, works w/ RepSnapper and Skeinforge - Added Features over original Tonokip but not as up to date as Klimentkip
https://github.com/kliment/Sprinter - Kliment's Tonokip-Firmware Fork with Acceleration, PID, SD support, and other goodies - Updated frequently, with many active developers/hackers/users. Note he also has an older version at https://github.com/kliment/Klimentkip
Others (Need pins set in Firmware as below):
https://github.com/johnnyr/Tonokip-Firmware works excellently with RepSnapper and Skeinforge - Not as current
https://github.com/ramps/FiveD_for_RAMP ... nterpreter for use with Host Software or ReplicatorG or RepSnapper

отличный код, спасибо

to setar
пара вопросов:
1. не увидел у Вас в перечне заказанных комплектующих Wade's Hobbed Bolt для экструдера
2. прошивка Marlin подходит только для меги 2560?

hobbed болт нарезал сам, в комплекте механики вложен обычный M8 болт.
нарезать не сложно.

я работаю сейчас на marlin прошивке с чипом мега 1280

А расскажи подробнее как нарезал? Я вот пока метчиком на М4 удовлетворяющего меня результата получить не могу =(

ну как на офф видео практически:
собрал экструдер, маркером наметил где пойдет пруток
круглым надфилем сделал канавку зажав болт в патроне шуруповерта, на глаз, глубиной с пол милиметра
зажал в тиски пару подшипников (вплотную, просто "трубку" из них сделал) в них вставил болт чтобы торчал в сторону
чтобы не уходил, за ними в тисках же поставил брусок-подпорку деревянную
зажав в шуруповерте М3 (у меня пруток 1.75) метчик на высокой скорости постепенно подвел к болту
что то нарезалось (причем невянтно по глубине и качеству , на работу не влияет насколько удалось заметить)

нагрузку на метчик нужно давать значительную (от души, только метчик не отломите), подходить к болту на скорости.

Итак, продолжаю повествование.

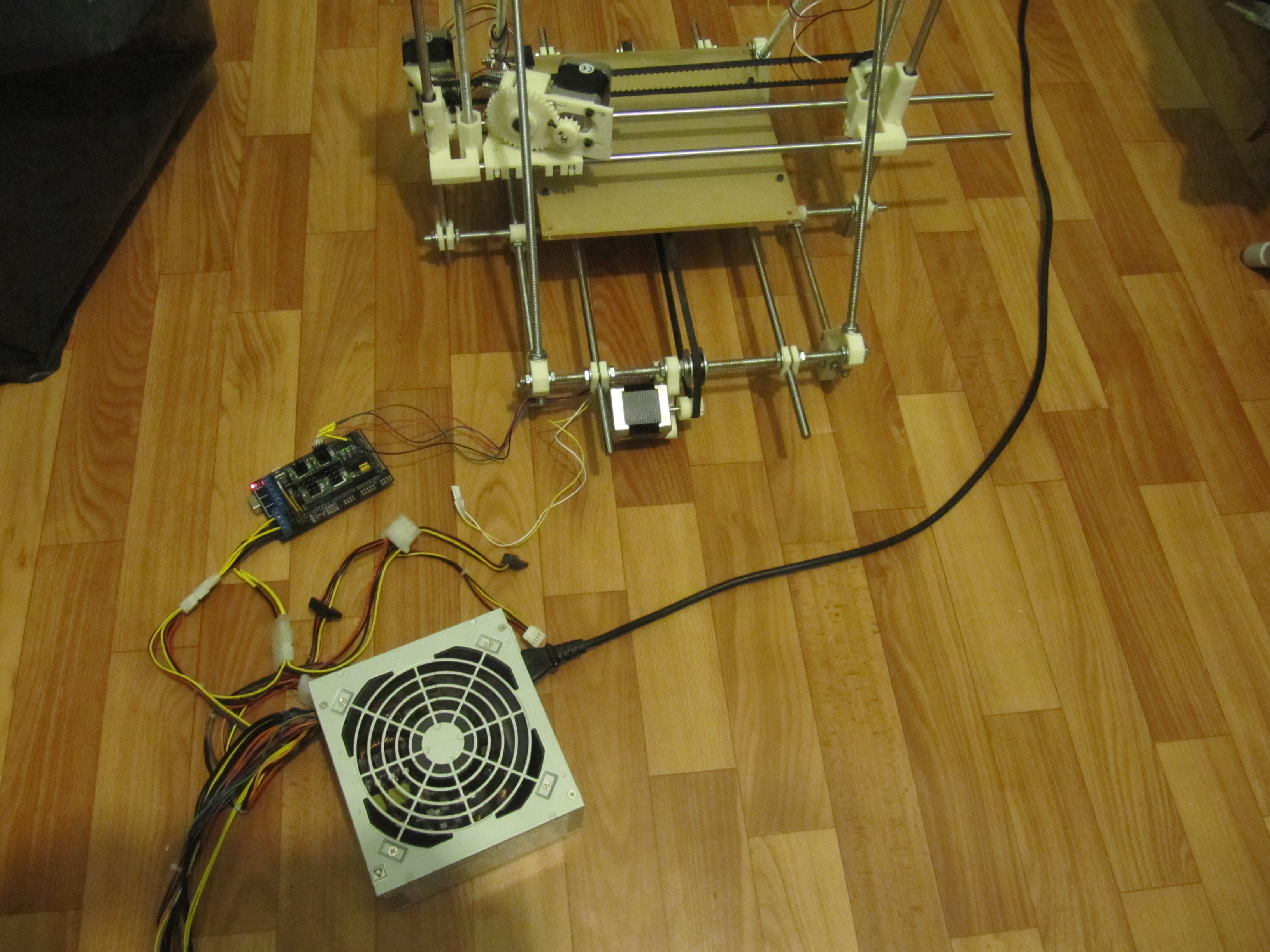

Дождавшись все посылочки (механика, электроника, валы, шаговики с драйверами, горячая голова, пластик) я приступил к сборке.

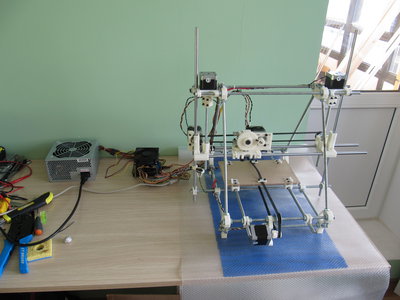

Механику я собрал в первую очередь, при сборке пользовался вот этой инструкцией:
http://prusakits.blogspot.com/ (раздел "METRIC - LINEAR BEARING KIT")

сложностей не встретил, из рекомендаций - пользуйтесь вспомогательной палочкой (двумя ) для установки всех одинаковых длинн для треугольных элементов каркаса и соединений между ними. Точность желательно выдержать высокой, до четверти оборота гаек.

из инструмента потребуются шестигранная отвертка 2mm , два гаечных ключа на 13mm, пачка нейлоновых стяжек (3-4мм любой длинны) и кусачки.

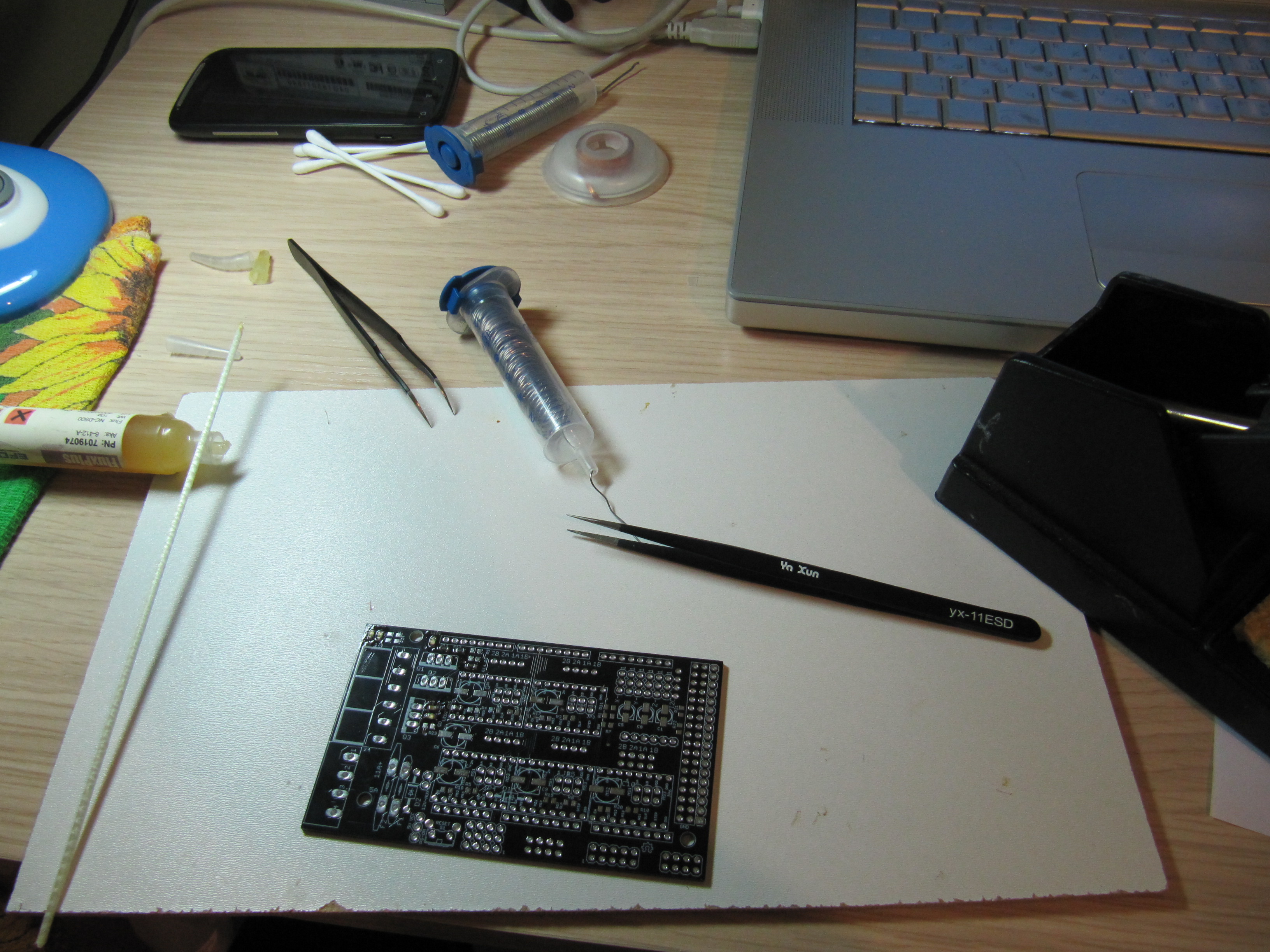

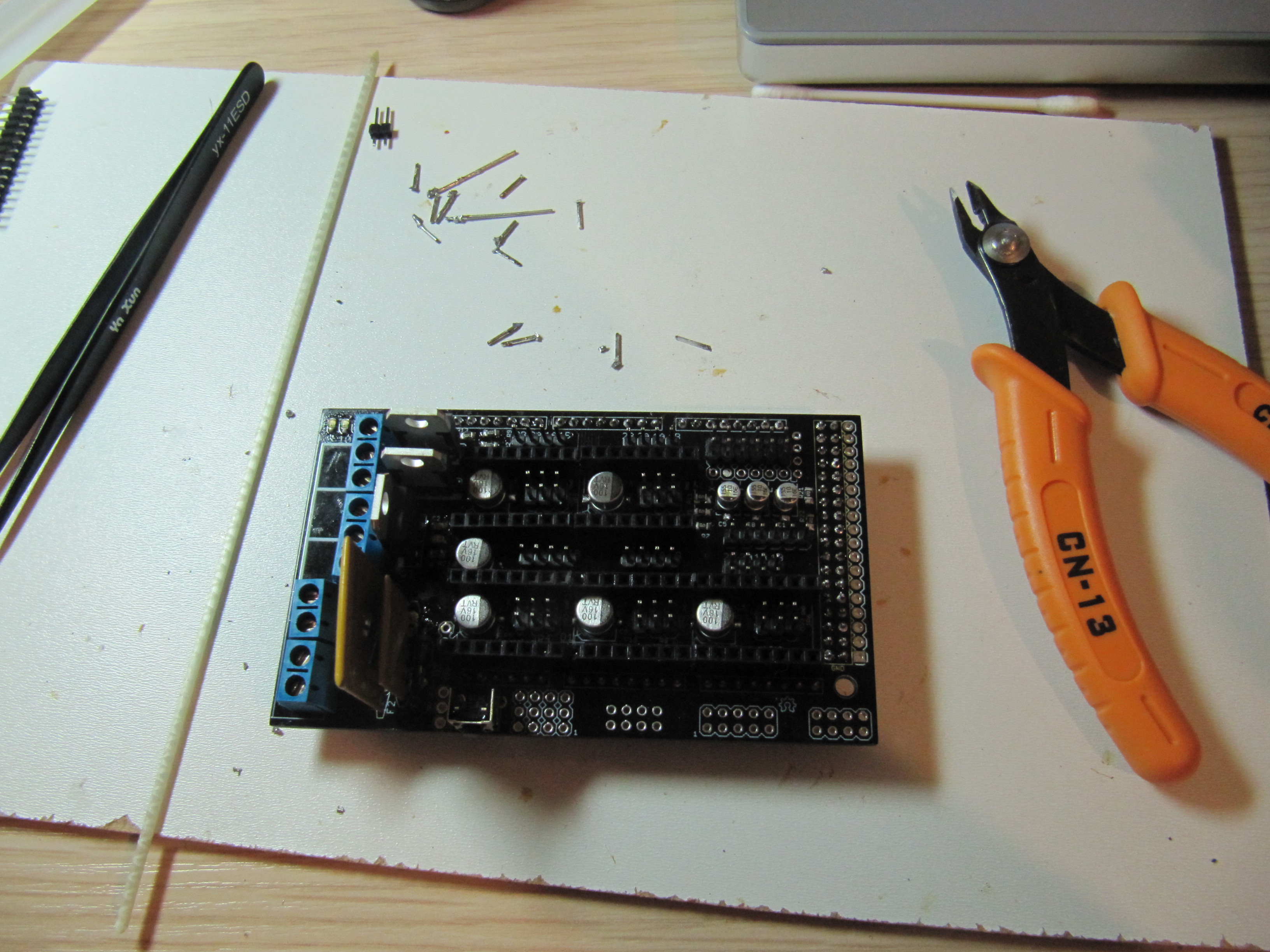

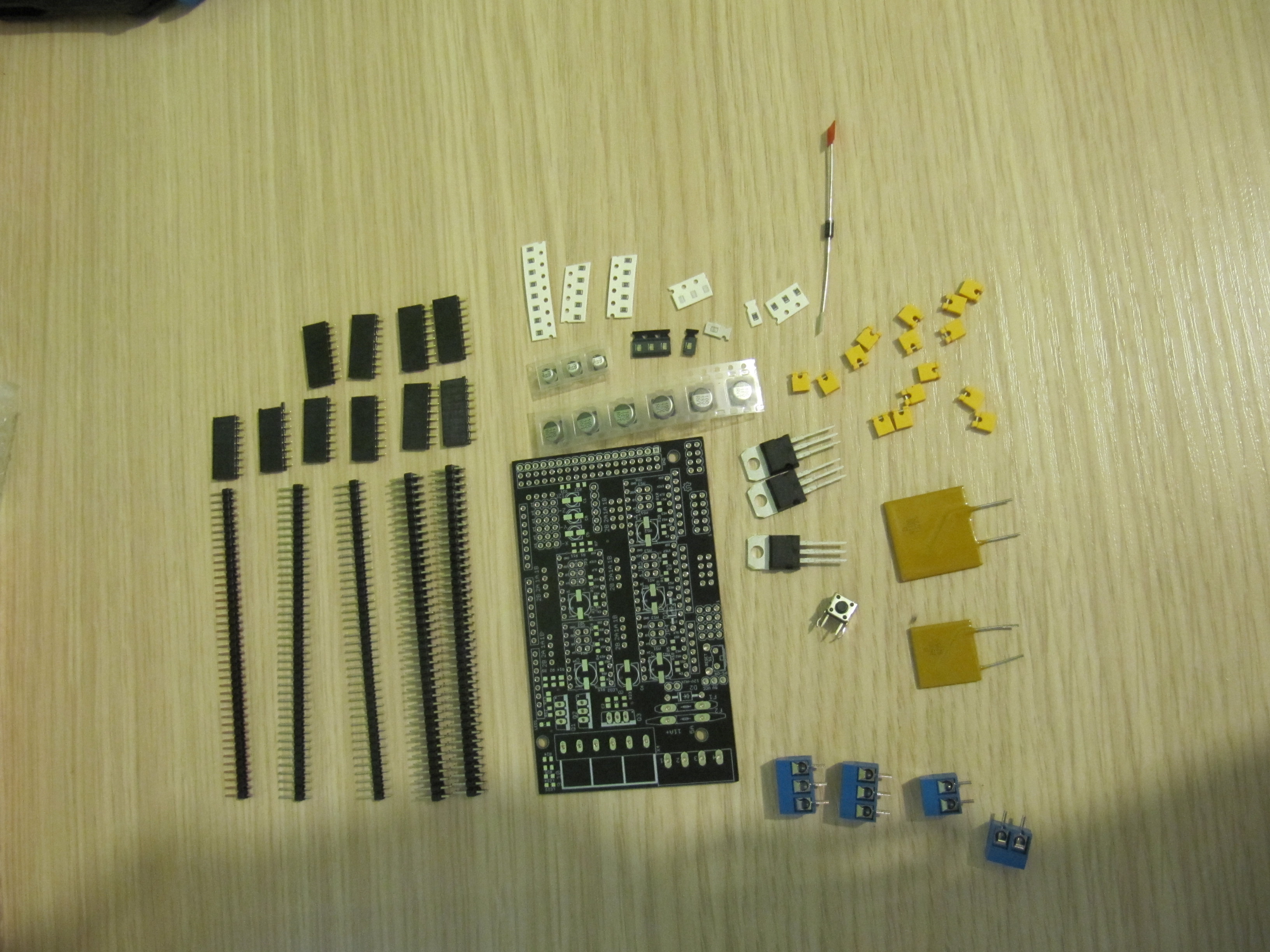

Дальше занимался сборкой платы драйверов двигателя RAMPS 1.4
пользовался стандартной инструкцией : http://reprap.org/wiki/RAMPS1.4

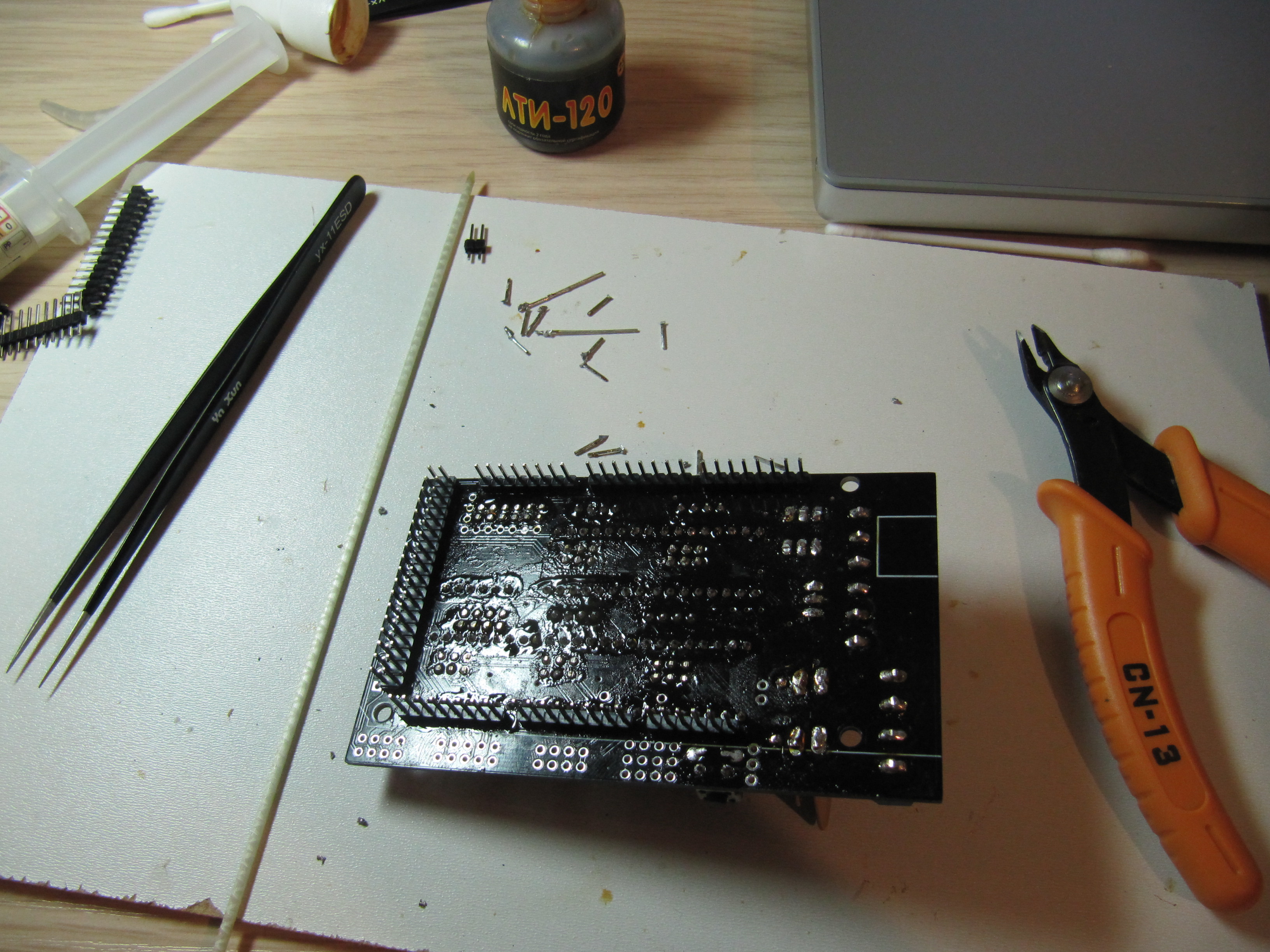

могу добавить что если не уверены в своих силах по пайке smd компонент, то лучше заказывать уже собранную версию (~ +25$)

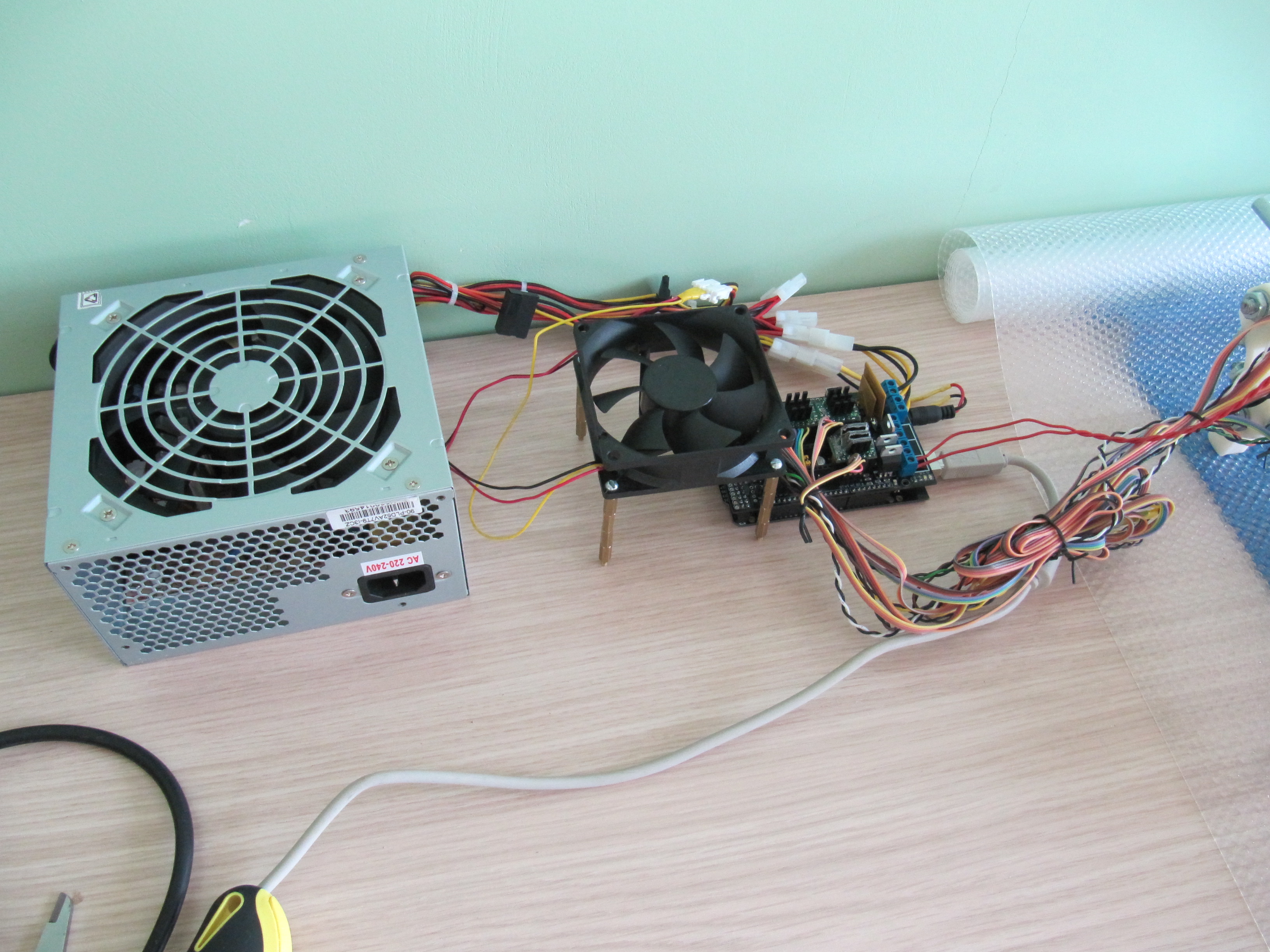

из неочевидных вещей: платку Arduino Mega нужно питать независимо (от разъёма или USB).Драйверы по регуляторам сразу лучше вывернуть в минимум (против часовой стрелки), по умолчанию у меня шаговики моментально перегревались и пропускали шаги спустя 1-2 мин работы.

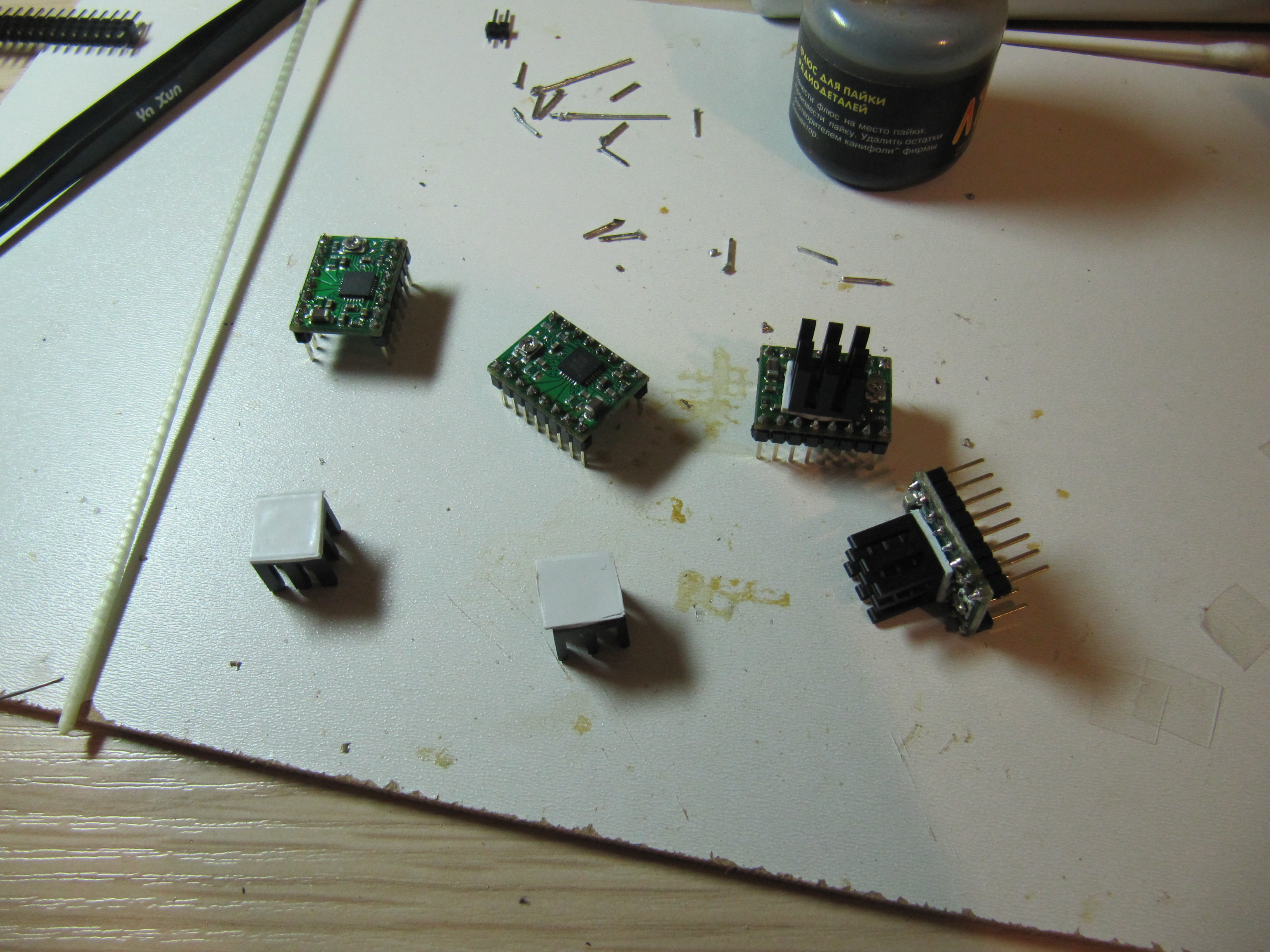

Драйверы сильно греются, радиаторы обязательны, и обдув желателен.

Сергей... без обид - пост "ниочем"

не согласен
дело в том что в огромном количестве документации по теме я очень долго разбирался какие компоненты вообще нужны.
например такой простой вопрос термоэкструдер уже готовая вещь или к ней ещё что то нужно (оказалось нужна горячая голова)
ну и так далее.
обзорно, не углубляясь кому либо будет полезно.
а если нет, то и не страшно

На сколько шумный получился? есть ли вибрации при перемещении?

Сначала шумел дико, после установки на мягкие ножки и снижения тока на шаговики - в соседней комнате спокойно спит малыш. Днем на фоне обшего шума даже с открытой дверью не мешает

Добавлено спустя 1 минуту 6 секунд:
Вибрации есть, буду бороться, опишу позже

Всем здрассте, может немного не в тему Прюша, но тем не менее, давно и с интересом наблюдаю за развитием этой темы, перелопатил кучу инфы о РепРэпо подобных принтерах, в конечном итоге тоже решил строить, но строить буду не Мендельсона а скорее всего нечто на основе Ультимэйкера, заказал валы, ремни и прочую железную фигню, сижу теперь ожидаю прибытия всего этого барахла из-за моря-океана
