3D принтер от СКБ Кипарис

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: 3D принтер от СКБ Кипарис

Сообщение FireFly » 16 дек 2011, 05:01

я те скажу одну вещь - если даришь(халява) это одно - если ПРОДАЕШЬ, будь добЕр продать ВЕЩЬ, не можешь... ну там пешее эротическое путешествие и тд. ибо нефиг отстоем торговать...и тем более бабло за это брать... это однозначно залет и ннии... тд ;) обчественность бдит.... обчетственость требует исправить все косЯки :evil:


звиняйте, но я привык реагировать на хреновый продухт однозначно...
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер от СКБ Кипарис

Сообщение Eruman » 16 дек 2011, 10:30

FireFly писал(а):Вот пример печати на полном самопале

это prusa


Ндас... На нашем пока так не получается, кривые руки не пускают :pardon:
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 897
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: 3D принтер от СКБ Кипарис

Сообщение animax » 16 дек 2011, 12:24

Приветствую всех.
По поводу качества деталей - действительно, качество отличается от того, что делается сейчас. На тот момент мы сами при сборке дорабатывали большую часть деталей при помощи ацетона и напильника, впрессовывали гайки и пр.

Мы работали над улучшением качества печати, над улучшением конструкции. Сейчас уровень стал выше, мы отказались от комплектов, чтобы у конечных пользователей было меньше проблем и недовольства. За качество печати также отвечает и настройки при генерации кода, которые мы также подбирали все это время и стараемся их постоянно модернизировать.

Если у кого-то возникают вопросы, то люди пишут нам, мы помогаем их решить. Если у Вас есть к нам вопросы, то давайте постараемся их разрешить.
animax

Сообщения: 26
Зарегистрирован: 03 июн 2011, 16:46

Re: 3D принтер от СКБ Кипарис

Сообщение boez » 16 дек 2011, 12:55

FireFly писал(а):Вот пример печати на полном самопале ... prusa

А гайка какого размера (номер)? Чтобы масштаб понять.
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: 3D принтер от СКБ Кипарис

Сообщение animax » 16 дек 2011, 14:51

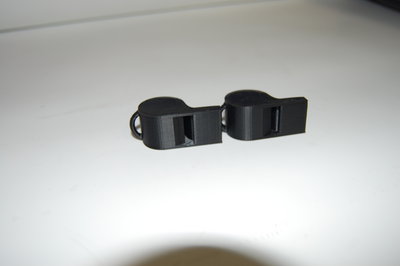

Сделанные модели на стандартном сопле 0.3мм Gen X v.2.0.
Вложения

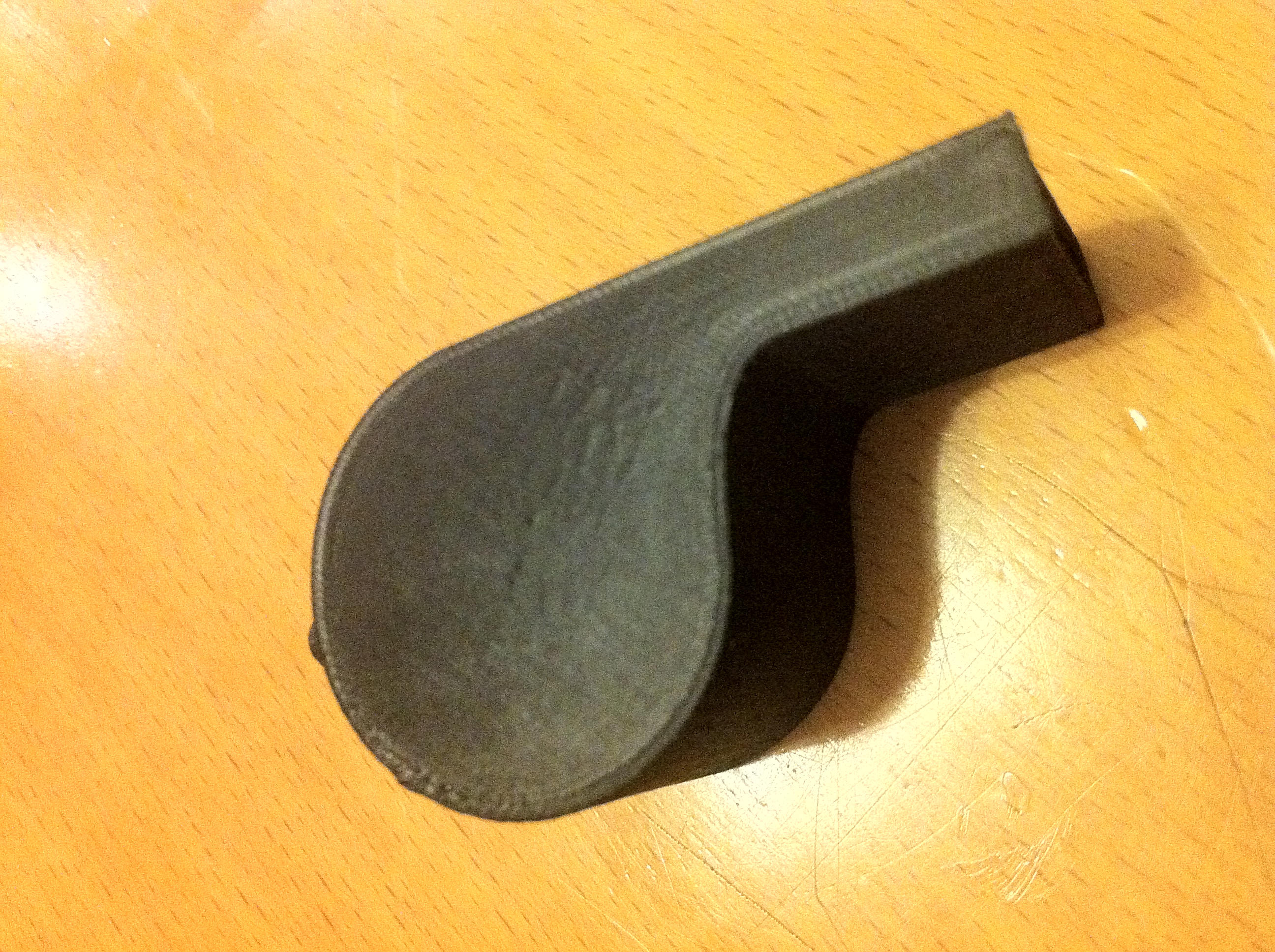

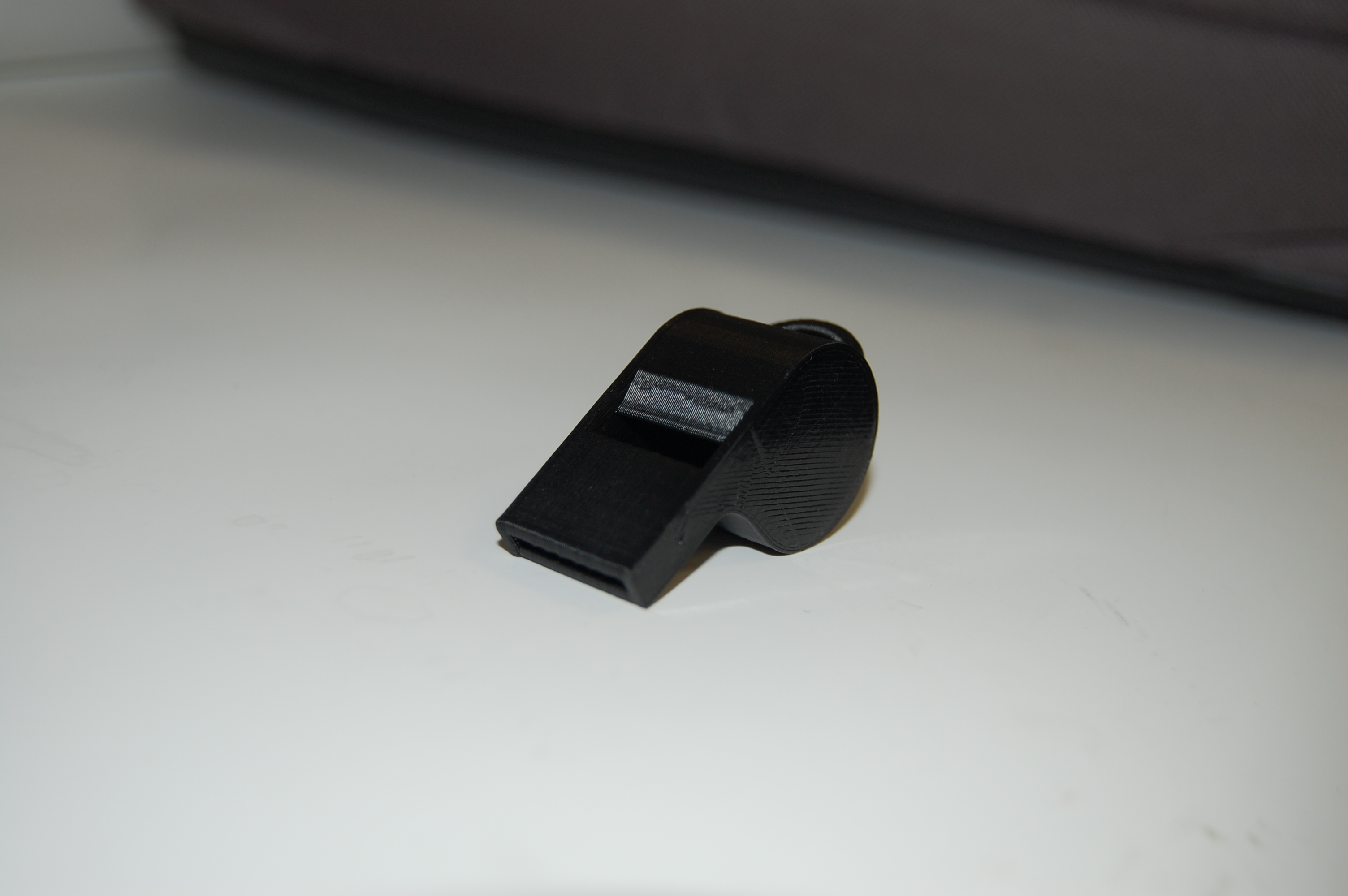

тесты последних настроек. Верхняя грань свистка. Сопло 0.3мм.
_Anubis.rar
(8.67 МиБ) Скачиваний: 0
animax

Сообщения: 26
Зарегистрирован: 03 июн 2011, 16:46

Re: 3D принтер от СКБ Кипарис

Сообщение Aseris » 16 дек 2011, 15:46

2: animax, Я так понимаю вы в своем лице представляете СКБ кипарис?
Если нет то извиняюсь заранее,
Если так то простой вопрос а в чем проблема было провести нормоконтроль визуально?
ИМХО: Я конечно понимаю желание продать брак, так как на него потрачен материал и время, но все же, или хотя бы предупреждать о некоторых танцах с бубном заранее, либо все-таки до отправки привести составляющие в порядок..

Показатель качества для данного принтера это сторона свистка со стороны подложки и сверху, плюс то как "потолок" вышел в свистке, вид со стороны входного отверстия, для сравнения гнездо под гайку перемычка

(снять "вверх ногам" по отношению к тому как стоит на подложке при изготовлении)
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D принтер от СКБ Кипарис

Сообщение animax » 16 дек 2011, 19:36

По поводу деталей, как я уже говорил - такие они получались у нас раньше, мы сами все всегда дорабатывали вручную при сборке. На новых версиях таких проблем нет.
Если Вас не устраивают какие-либо детали, то мы можем переслать их Вам, сделанные на новом устройстве.
Вложения
animax

Сообщения: 26
Зарегистрирован: 03 июн 2011, 16:46

Re: 3D принтер от СКБ Кипарис

Сообщение dccharacter » 17 дек 2011, 14:19

Да коли столько времени человек потратил на допиливание и сборку принтера, то новые напечатать он сам сможет. Предложили бы расходку для настройки принтера и печати нового комплекта подарить - и пользы больше...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: 3D принтер от СКБ Кипарис

Сообщение Aseris » 17 дек 2011, 19:21

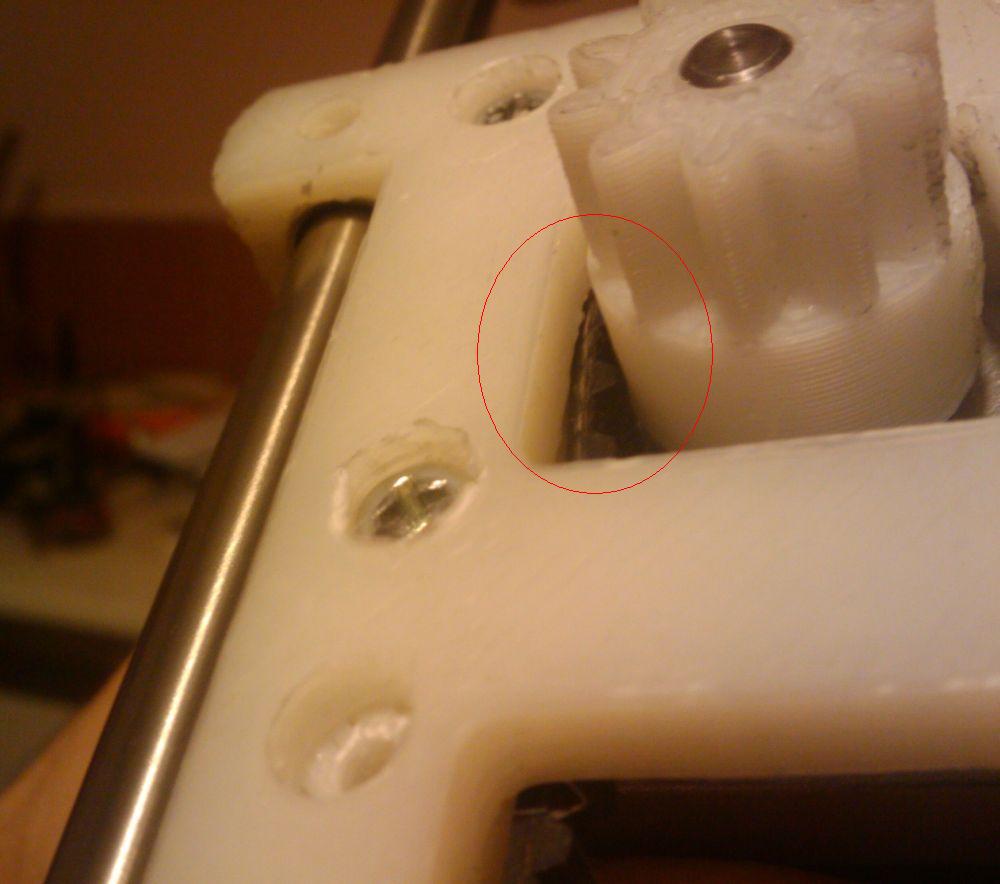

Сегодня продолжил сборку комплекта в принтер, нашел тонкое место конструкции

Ремень перемещения экструдера цепляет шестерню на валу двигателя - дозатора пластика
на мой взгляд приведет к изнашиванию ремня.


Решения - спилить. сточить до меньшего диаметра юбку шестерни, после напечатать правильный вариант.
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D принтер от СКБ Кипарис

Сообщение FireFly » 18 дек 2011, 01:16

тут все есть - http://www.thingiverse.com/
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер от СКБ Кипарис

Сообщение Aseris » 23 дек 2011, 02:19

Кто пользуется кипарисовским принтером, такой вопрос прошивается новой прошивкой он с бубном или без?
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D принтер от СКБ Кипарис

Сообщение Aseris » 24 дек 2011, 00:58

И так следующие радости конструкции:

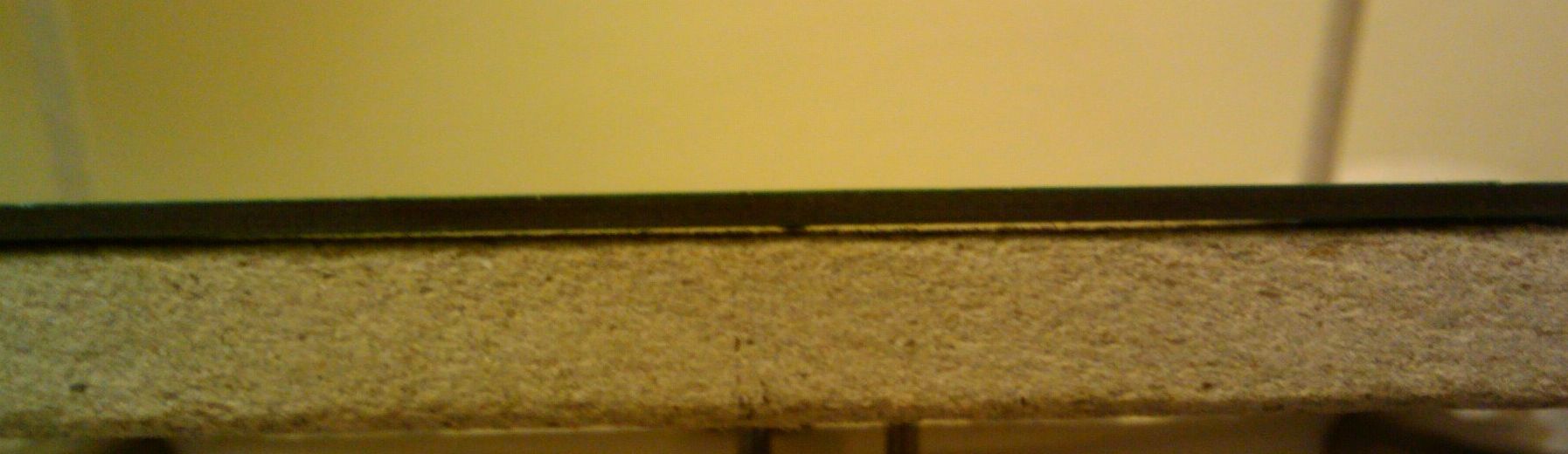

- нагреваемая платформа (плата с кучей дорожек как нагревательный элемент), при нагреве до рекомендуемых 120 градусов она выгибается в центре, она приподнимается где то на 1,5 мм.
- Нагревается неравномерно, горячая часть в центре, края быстро остывают, датчик это не распознает так как находится в центре.. судя по конструкциям в интернете этот недостаток есть у всех подогреваемых платформ с 1 датчиком на всю площадку..
- думаю что плата нагреватель должна иметь разрезы для компенсации расширения сжатия


Кто со стеклом работал, обычное стекло можно ставить на такую платформу (0-200 градусов Цельсия)? оно не треснет если вдруг сквознячок подует?
Вложения
Нагретая платформа
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D принтер от СКБ Кипарис

Сообщение hobby3d » 24 дек 2011, 03:03

Aseris писал(а):- думаю что плата нагреватель должна иметь разрезы для компенсации расширения сжатия

+1
Также я сейчас увидел :) что у макербота прямо по центру платы сделано отверстие для крепления.
Т.е. нужна плата с несколькими креплениями в центре, вырезами и несколькими зонами нагрева :)

PS: вот, нашел плату с правильными креплениями
http://www.youtube.com/watch?feature=en ... LIsHFoMjRk
hobby3d

Сообщения: 29
Зарегистрирован: 11 сен 2011, 07:57

Re: 3D принтер от СКБ Кипарис

Сообщение EdGull » 24 дек 2011, 09:29

Просто печатная плата нагреваемой платформы должна быть не на текстолите, а на алюминии. Резонит кстати такие умеет делать, и мы у них будем скоро такие заказывать.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: 3D принтер от СКБ Кипарис

Сообщение Aseris » 24 дек 2011, 12:37

Вот думал насчет сделать нагреватель из двух пластин подобных основе (может керамику какую то взять?) как плитки наколенные из кирпичей делаются, пропиливается.фрезеруется канавка, укладывается вольфрамовая или никелевая нить, и накрывается такой же пластиной, либо металлом через слой изолятора,нить себе будет расширятся как хочет не меняя геометрии стола.

Еще вопрос отслеживания и поддержание почти одинаковой температуры по всей поверхности, но насколько я знаю это задача не из простых( над ней институты бьются и работы всякие пишут :) )
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python
