3D принтер RepRap Mendel Prusa собираем сами

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3D принтер RepRap Mendel Prusa собираем сами

Сообщение FireFly » 27 окт 2011, 11:46

ИМХО из проектов RepRap самый простой вариант - Mendel Prusa
давно уже слежу за развитием репрапов, но останавливала проблема с сырьем для печати, сейчас вроде как с этим делом проблем нет, так что пора приступать к сборке :D
вся информация тут - http://reprap.org/wiki/Prusa
Исходники моделей в формате OpensCAD, модели в формате Stl в архиве (оригинальная версия)
PrusaMendel.rar
(9.25 МиБ) Скачиваний: 0

-----------------------------------------------------------------------
Вариант на линейных подшипниках lm8uu (формат stl) самая свежая версия
metric-prusa-lm8uu.rar
(562.57 КиБ) Скачиваний: 0

Архив содержит комплект для печати основных деталей (+ немного улучшений)
два варианта экструдеров - классический и "облегченная" версия
+ "тюнингованный" рабочий стол под линейные подшипники :)
В архиве текстовый файл с требуемым количеством отпечатанных деталей
-----------------------------------------------------------------------
Набор готовых деталей для 3D печати принтера Prusa lm8uu
ready print.rar
полный набор деталей для печати
(327.9 КиБ) Скачиваний: 0

-----------------------------------------------------------------------
Наиболее подходящий шаговый двигатель
SY42STH47-1684B
200 steps per revolution (1.8 deg/step)
Rated current: 1.68 A
Phase resistance: 1.65 ohm
Phase inductance: 2.8 mH
Holding torque: 4400 g-cm [0.43 N-m]
Shaft diameter: 5 mm
Shaft length: 22 mm
Motor depth: 47 mm
SY42STH47-1684B.pdf
(298.74 КиБ) Скачиваний: 0


Ориентируемся на него либо на движки с похожими характеристиками
-----------------------------------------------------------------

Ну и видео демострации работы сего девайса


Еще желающие есть? :)

Обновлено
Последний раз редактировалось FireFly 28 окт 2011, 23:17, всего редактировалось 4 раз(а).
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение dccharacter » 27 окт 2011, 12:16

Круто!!!! Во сколько выльется примерно?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение FireFly » 27 окт 2011, 12:20

не считал пока

пару проблем для себя вижу
1. хромированные валы 8 мм, что то не нахожу в продаже
2. ни как не определюсь с конструкцией нагревателя и экструдера (изучаем дальше)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение EdGull » 28 окт 2011, 16:50

Ну? Когда комплектующие печатать начнем?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение FireFly » 28 окт 2011, 18:47

вот stl модели последней версии прусы - https://github.com/prusajr/PrusaMendel/ ... rusa-lm8uu
это веб-сервис для хостинга проектов и их совместной разработки
вот только не могу понять как оттуда эти файлы изьять
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение EdGull » 28 окт 2011, 19:08

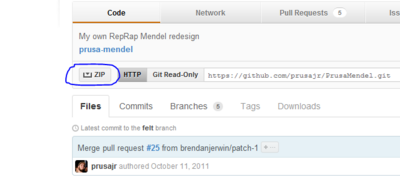

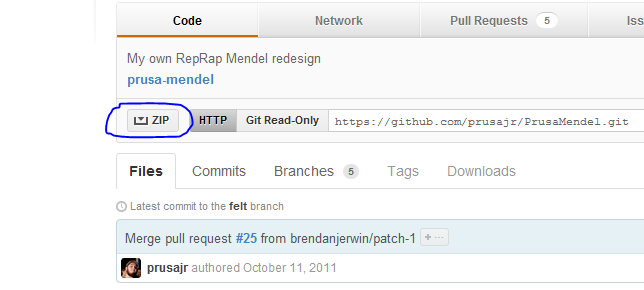

ну наверное, правой кнопкой "сохранить как..."
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение FireFly » 28 окт 2011, 19:14

в том то и дело что не сохраняется так, там какой то скрипт исполняется.
Лан я в тупую код перкидаю в файлы и выложу.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение Grem » 28 окт 2011, 20:29

FireFly писал(а):вот только не могу понять как оттуда эти файлы изьять




Добавлено спустя 5 минут 39 секунд:
2Эд, а вы продавать комплекты для принтера не собираетесь? А то чет захотелось собрать себе :)
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение EdGull » 28 окт 2011, 20:35

продавать комплекты нет, а вот хорошим людям напечатать детальки, эт я за всегда буду только рад... :friends:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение Grem » 28 окт 2011, 20:45

А если я ругаюсь матом, я плохой? :D
Могу за расходники заплатить, если чё
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение FireFly » 28 окт 2011, 20:56

родил коплект деталей под линейные подшипники lm8uu :)
обновляю первое сообщение.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение EdGull » 28 окт 2011, 21:56

Хороший или плохой здесь определяется из твоей полезности для данного форума...
Ты хороший :D

Добавлено спустя 54 минуты 6 секунд:
кстати, а движки от 5.25" дисководов потянут?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение Grem » 28 окт 2011, 22:15

Если и потянут - модели креплений ШД рисовать заново надо будет.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение FireFly » 28 окт 2011, 22:16

неа дисководные не потянут, пишут что для нормальной работы должны быть с моментом 40Ncm
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 3D принтер RepRap Mendel Prusa собираем сами

Сообщение EdGull » 28 окт 2011, 22:17

а тогда, какие движки и где их нынче модно покупать?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
