Недавно приобрел замечательную игрушку I-Spy Tank от HappyCow



Как оказалось этот танк работает только с устройствами от компании Apple, но их официальная программа есть и на GooglePlay, но при попытке подключится к танку программа вылетала. Написав разработчику этой программы я получил ответ, мол нужно обновить прошивку танка:

Код: Выделить всё • Развернуть

1. Подключитесь к танку через ПК
2. Откройте браузер и введите "10.10.1.1"
3. Логин/Пароль : HAPPYCOW/HAPPYCOW
4. Далее находим вкладку “management --> firmware --> upgrade"
5. Выбираем прошивку и нажимаем ок

Но после прошивки танк перестал раздавать сеть и не обнаруживается никаким устройством. Обычно при включении загорался второй мигающий диод, но больше он не мигает. Кнопка сброса и замена батареек не помогает, разработчики танка с такой проблемой не сталкивались.

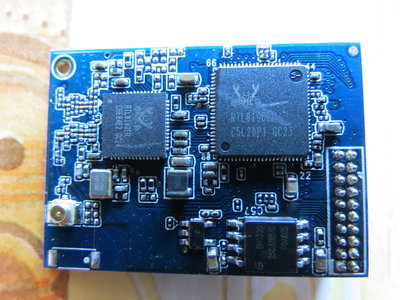

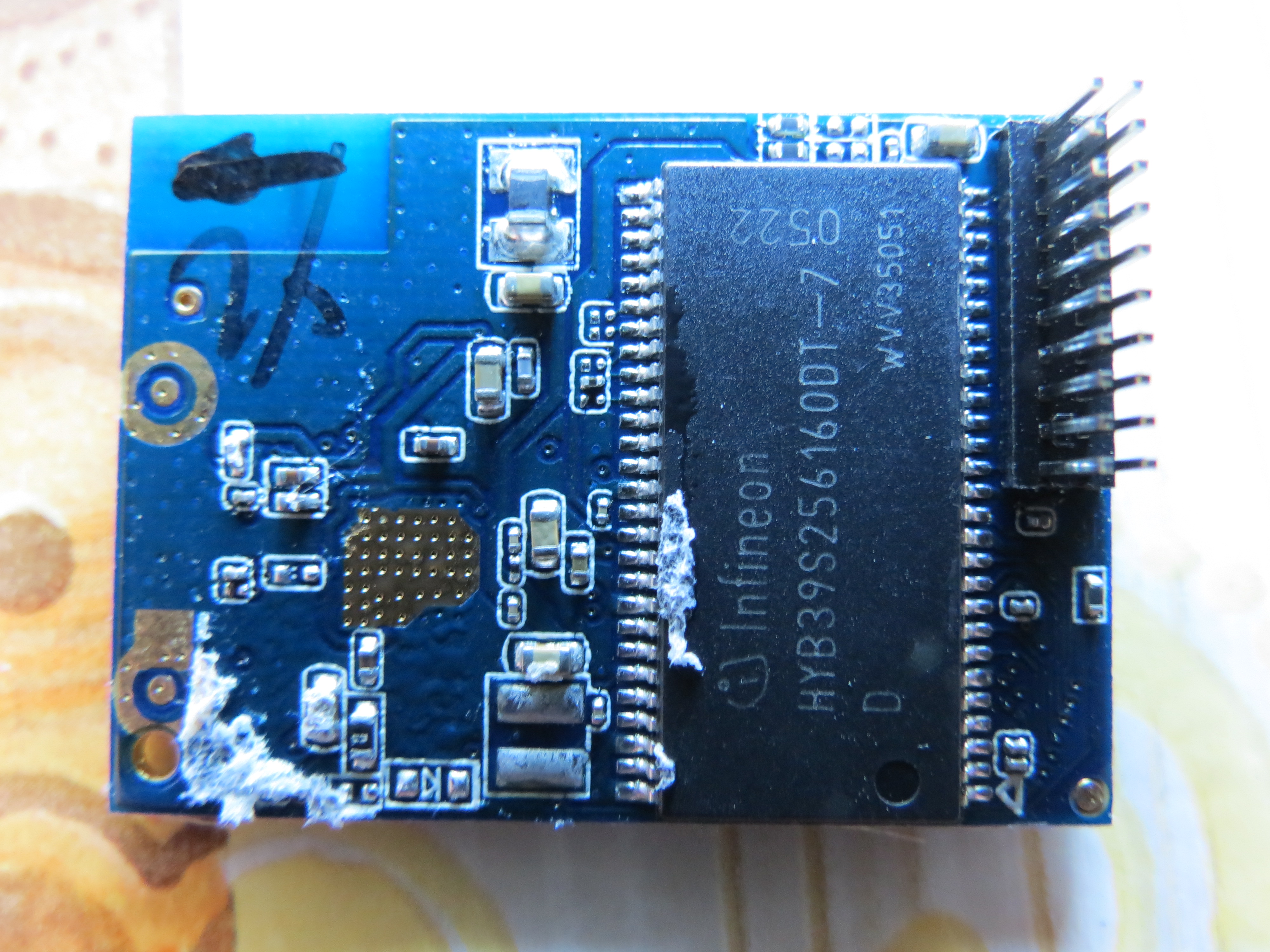

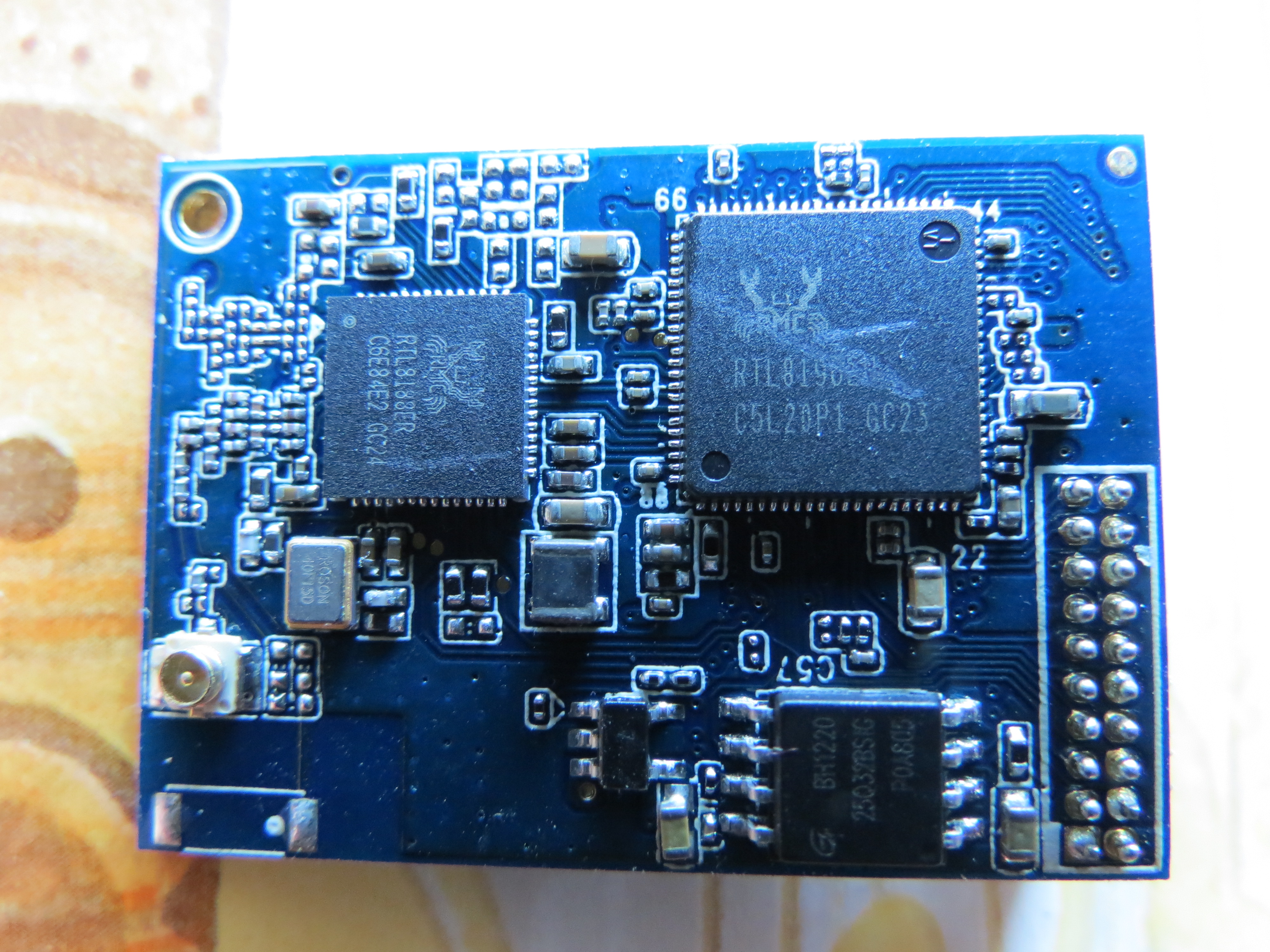

Разобрал танк и прикрепляю фото плат, подобную плату найти не смог, инструкция по прошивке и никаких распиновок найти тоже не удалось.
Помогите воскресить танк.

еще один такой же попался

Добавлено спустя 1 минуту 23 секунды:
ищите даташит на чипы, дергайте разработчика своего. Где там хоть какая-нибудь консоль?

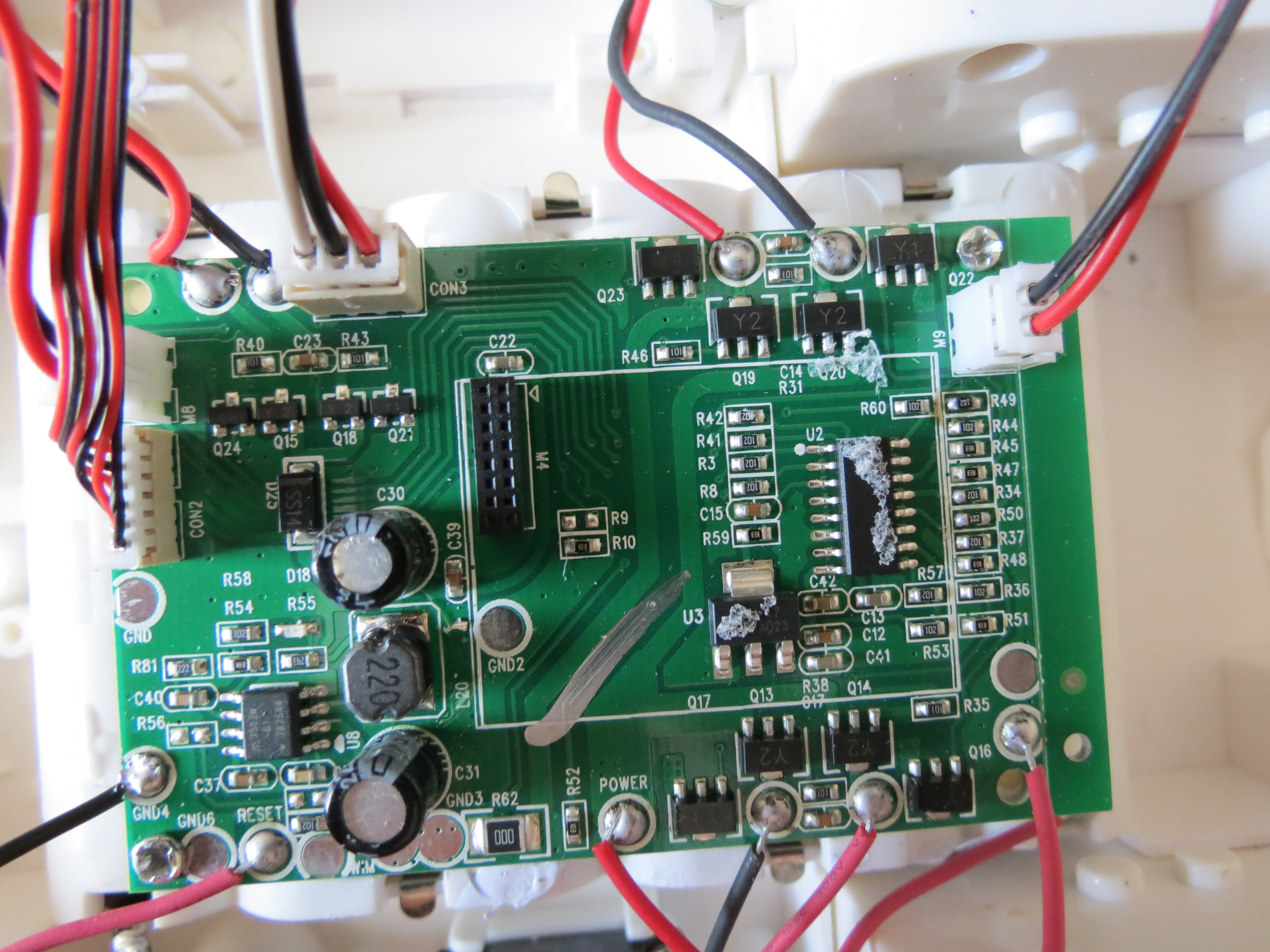

что с обратной стороны зеленой платы на верхней фотке?

Myp писал(а):что с обратной стороны зеленой платы на верхней фотке?

С обратной стороны ничего нету

Добавлено спустя 4 минуты 52 секунды:
На двух крайних выводах обнаружил сигнал (возможно uart, а может и не он), пробовал к ним подключится по UART, но безуспешно, перебрал все стандартную линейку скоростей - на выходе только мусор.

тоды ищи распиновку на микру rtl8186 на синей плате и ищи где на многоконтактном разъёме выведен уарт
цепляйся к уарту и смотри на что ругается.

Myp писал(а):тоды ищи распиновку на микру rtl8186 на синей плате и ищи где на многоконтактном разъёме выведен уарт
цепляйся к уарту и смотри на что ругается.

Там rtl8196EU

Добавлено спустя 5 минут 33 секунды:
Нашел один но тут корпус другой и распиновка тоже

ну что могу сказать, ищи лучше
когда найдёшь и подцепишься выкладывай сюда что в терминал выдаёт робот при включении питания
дальше спецы тебе помогут его оживить.

Вопрос: а какой это тип корпуса у rtl8196EU?

А я так и не понял, кто брикнул танк? nikoil или vassav?

Dmitry__ писал(а):А я так и не понял, кто брикнул танк? nikoil или vassav?

корпус QFN-88

Т.к. нет осциллографа, собрал на stm32 логический анализатор. Проверил все пины колодки верхней платы - уарт не обнаружен.
Попробовал с другого танка перепаять чип памяти - тоже не помогло (чип впаял обратно, второй остался рабочий).
А вот что с первым делать - не знаю. Даташита не найти. И чувствую что таких мертвых танков скоро будет все больше.

Нашел подобную плату.Может распиновка разьемов подойдет? Там есть даже usb. http://www.asiarf.com/The-Smallest-Tiny ... w-341.html
На GooglePlay появился еще один коммент о том что I-Spy Tank не включается после прошивки, вот ссылка на блог китайца который выложил прошивку http://www.cnblogs.com/leoman/articles/3064219.html а вот ссылка на саму прогу https://play.google.com/store/apps/details?id=com.leo.wifitoys.Controler.jgremoter&feature=search_result#?t=W251bGwsMSwxLDEsImNvbS5sZW8ud2lmaXRveXMuQ29udHJvbGVyLmpncmVtb3RlciJd у кого есть возможность пожалуйста оставьте коммент к программе о том что после прошивки танк не работает, может они испугаются и начнут искать решение данной проблемы.

иными словами: у кого есть танк, попробуйте, брикните его

nikoil писал(а): у кого есть возможность пожалуйста оставьте коммент к программе о том что после прошивки танк не работает, может они испугаются и начнут искать решение данной проблемы.

а смысл? прога то не официальная, её китаец написал. разработчики её и не видели может быть.
