Хочу поделиться информацией, как можно использовать брелки для управления разными устройствами.
Вскрываем брелок. Если там чип от микрочип: HCS200, HCS300, HCS301, значит это наш пациент
Нам нужно в нем поменять мануфактурный код на свой. Тут 2 пути: Программатором Pickit или собрать свой программатор.
1-й способ, через PicKit2: forum88/topic11831-45.html#p268411

2-й способ:
Ищем конфиденциальный 00218a_c.pdf и proghcs1.zip
Программатор сделан на древнем PIC16F84A, если есть в закромах - собираем по схеме 00218a_c.pdf и заливаем прошивку proghcs1.zip.


Моя прошивка для pic12f675 и PIC12F629:
Уточнения читать тут: forum104/topic11831-75.html#p275669

Исходники моего программатора для pic12f675 и PIC12F629:

Тестовая прошивка и исходник программатора для PIC16F876A:



Программатор интересен тем, что сам изменяет серийный номер устройства при каждом программировании чипа. Удобно, если у вас много разных ворот шлагбаумов и лампочек.

Декодеры Keeloq проще делать на контроллерах, более доступно и гибко.
У микрочипа много пдф и исходников: 00662b.pdf, 00714a.pdf, 00744a.pdf, 00827a.pdf, 91045a.pdf и.т.д. Алгоритм декодирования можно портануть на ардуины, кста, может есть готовый?
Прошивка декодера:
http://roboforum.ru/forum104/topic11831.html#p266164

Прошивка 2-й версии декодера:
http://roboforum.ru/forum104/topic11831-75.html#p275759

Код: Выделить всё

Отключаемый rs232
10 серийных номеров
битовая настройка кнопок


Прошивка 3-й версии декодера:
http://roboforum.ru/forum104/topic11831-135.html#p321075

Код: Выделить всё

;KeeloqDecodV3.pic, 8 февраля 2015
;добавлено запоминание состояния выходов в eeprom (для восстановления состояния при пропадании питания)
;добавлен режим: Кнопки с зависимой фиксацией, одну нажал — остальные отщелкнулись.
;добавлен сброс всех выходов, если нажато больше одной кнопки.


Приемник - маленькие платки со сверхрегенераторами.
forum104/topic11831.html#p266565
Детальное описания проекта от Ann:
forum88/topic11831-15.html#p267777

а зачем менять мануфактурный код?
ну сменили мы код, всё, этот брелок теперь тока для дома для семьи можно использовать.
а для дома для семьи не пофиг ли какой там код мануфактурный?

или ты намекаешь на то что надыбать брелков разных фирм прошить туда один код и чтобы все они работали в одном домашнем устройстве?
так не проще ли купить китайский набор в котором 10 одинаковых брелков которые на лету программируются.

Добавлено спустя 16 минут 2 секунды:
ну а для пользы дела, есть сигналки в которых дешифратор кода отдельной микросхемой фирменной?
ну чтоб перепрошить сигналку и ключик и обезопаситься от пионеров.
я видел тока дешовые сигналки, там 8 битный МК китайский всё самостоятельно расшифровывает. прошивать нечего.

хотя с другой стороны...
на выходе приёмника сигналки режем дорожку и в разрез дорожки ставим мегу, она знает мой придуманный мануфактурный код, раскодирует его, и заново кодирует в стрёмный штатный код который уже передаёт дальше в моск сигналки.
и в принципе я обезопашен от пионеров с киатйскими мануфактурными брелками которые на парковке тырят навигаторы из бардачка.

Добавлено спустя 8 минут 44 секунды:
хотя о чём это я, у меня на две машины за два года четыре свернутых замка, какие нафиг кодграбберы...
ненужные сложности

Myp писал(а):а зачем менять мануфактурный код?

Чтоб свой декодер смог раскодировать посылку, он же его будет знать...

Myp писал(а):или ты намекаешь на то что надыбать брелков разных фирм прошить туда один код и чтобы все они работали в одном домашнем устройстве?
так не проще ли купить китайский набор в котором 10 одинаковых брелков которые на лету программируются.

На автомобильный брелок можно повесить до 15-ти кнопок (двоичный шифратор на диодах, 15 входов от кнопок/4 выхода на кодер)
И вот такая история с не кодированием кода в эфире:
Звонит друг, просит чтоб я к его воротам приделал радиобрелок (сами ворота работают от кнопок)
Дает мне кучу брелков и плат от разных ворот.
Начинаю смотреть что там за микросхемы и понимаю , что они все на фиксир. коде без контроля помех.
Я ему говорю - бред это, когда-нибудь ворота сами поднимутся.
Он мне - фигня, это у меня в доме за забором, территория охраняется.
Я - ок, на сделал
Он мне через неделю: "А, шеф, все пропало, у меня траур, ворота открылись ночью"
Я - ну, дык, территория охраняема же?
Он - за воротами была большая коллекция рассады цветов, все померзло (основной бизнес жены)

Здравствуйте
Сделал автоматику для ворот в гараже, вот ссылка: "http://c2.at.ua/index/avtomaticheskoe_upravlenie_vorotami_v1/0-58?refresh" , а вот с радио управлениям никак не получается. есть три брелка от авто сигнализации, два на чипах HCS200, и один на HCS300.
Подскажите пожалуйста схему декодера. И ещё, в наличии есть только PIC12F629 ,
будет ли эта прошивка работать с этим Мк?

Посмотрел PIC12F629, отличия от PIC12F675 минимальны, прошивка должна работать. Если не заработает, свисти, проверю и подправлю. С декодером, могу портануть программу на какой-нибудь малоногий pic. Или искать аппаратные декодеры, типа HCS500

Сделал программатор на PIC12F629 прошивка работает , запрограммировал HCS200. Теперь нужен декодер на четыре команды, держим кнопку, на выводе МК 1, отпустили, 0. Тойсть без фиксации. Если возможно то сделайте программу под PIC12F629, или PIC16F676

Давай на ты? Чего я тебе плохого сделал?
Обещаешь все задокументировать за код?

Добавлено спустя 2 часа 35 минут 28 секунд:

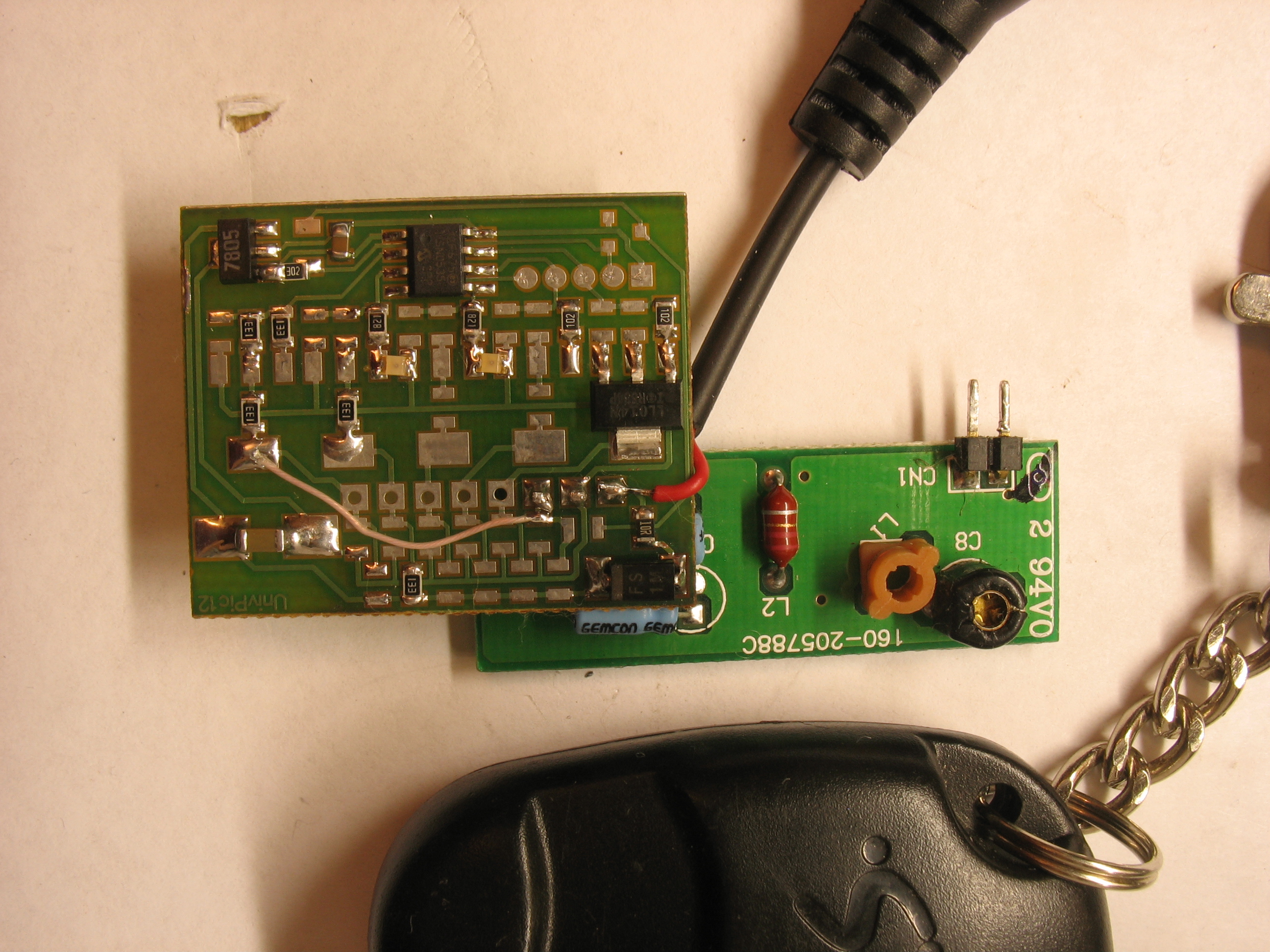

Собрал на своей универсальной плате, приемник взял от автомобильной сигналки. Напаял только 2 светодиода, ибо лень. Завтра залью в брелок мануфактурник 123456789, допишу загрузку мануфактурника и серийного номера из eeprom (чтоб менять коды из программатора) и выложу hex.

Ок.Я не против, давай на ты. С удовольствием всё задокументирую, мне кажется многим это будет интересно

Мануфактурный код и серийный номер находятся в eeprom, менять можно прямо в программаторе
Байт в eeprom после серийного номера - режим декодера: 0 - стандартный режим, 1 - триггерный режим.

Код: Выделить всё

;**********************************************************
;Карта eeprom:
      org   0x2100
ManufCode      equ   $-0x2100               ;мануфактурный код: 0123456789ABCDEF
         de   0xEF, 0xCD, 0xAB, 0x89, 0x67, 0x45, 0x23, 0x01

SerialNumber      equ   $-0x2100               ;серийный номер
         de   0x01, 0x00, 0x00, 0x00

ConstModeDecoder   equ   $-0x2100               ;режим декодера
         de   0x00                  ;"0" - пока нажата кнопка - выход "1"
                                    ;"1" - триггерный режим (идея Ann с робофорума)
;**********************************************************



выглядит так:

Код: Выделить всё

00    EF CD AB 89 67 45 23 01 01 00 00 00 00 FF FF FF ....gE#. ........


;разьем платы:
;1- +12V, 2- GND
;3- INP1,GP3 No use
;4- IO2, GP0 Out4
;5- IO3, GP1 Out3
;6- IO4, GP2 Out2
;7- IO5, GP4 Out1
;8- IO6, GP5 RFIn вход с приемника

Используется внутр. тактовый генератор на 4 мгц. Не забываем про калибровочную константу внутр. генератора. Если программатор от микрочип, то все ок, иначе следим чтоб не потереть константу в адресе 0x3ff
Вход с приемника пускаем через резистор от 10к до 40к, это защитит чип если приемник выдает сигнал амплитудой 12 вольт.
Приемники бывают с инверсным выходом, если такой попадется, то надо дописать в eeprom конфигурацию приемника.

Приемник работает с мануфактурником и серийным номером из программы в первом посте

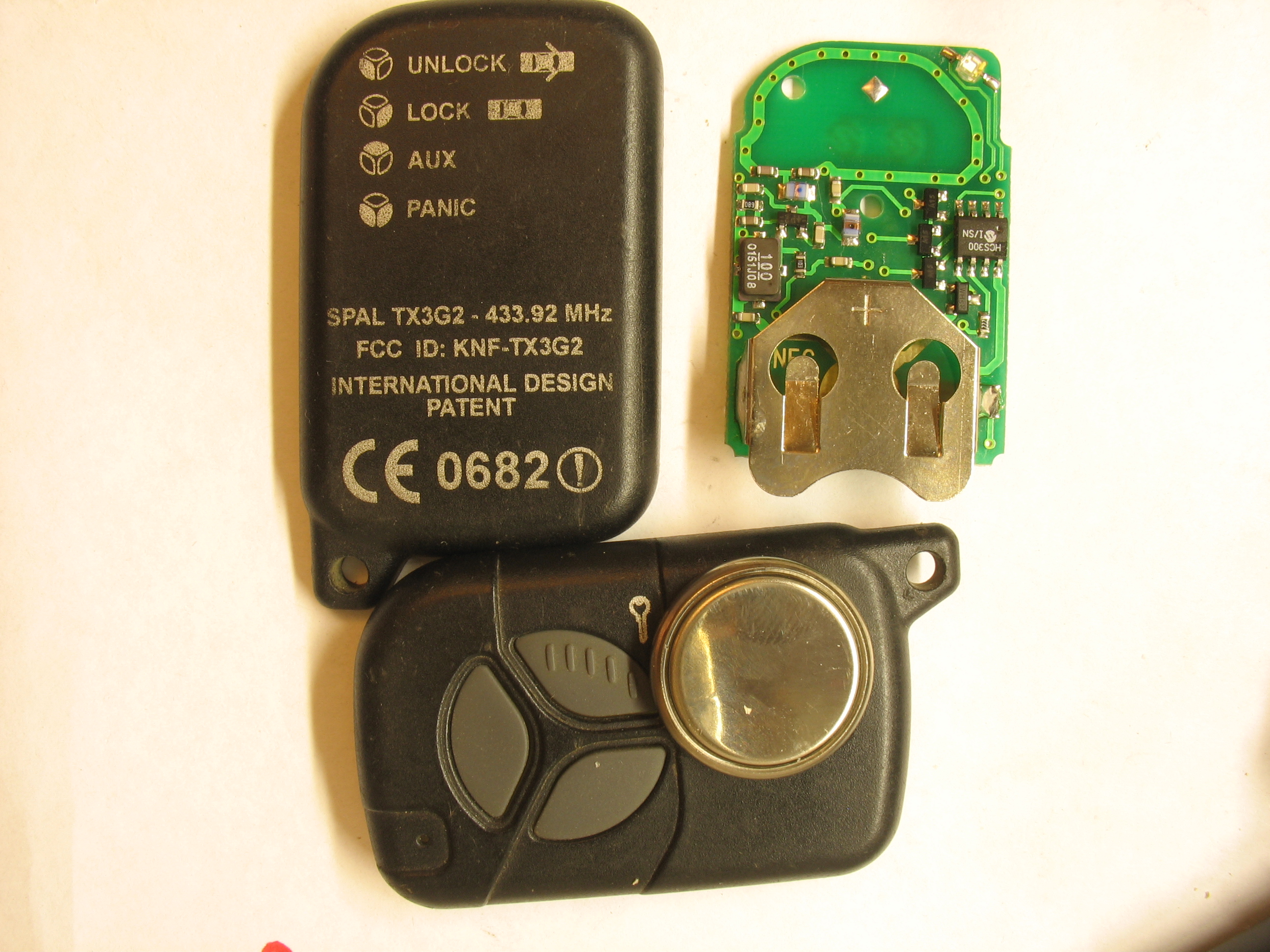

Нашел 3-х кнопочный брелок SPAL TX3G2. Зашил, работает.

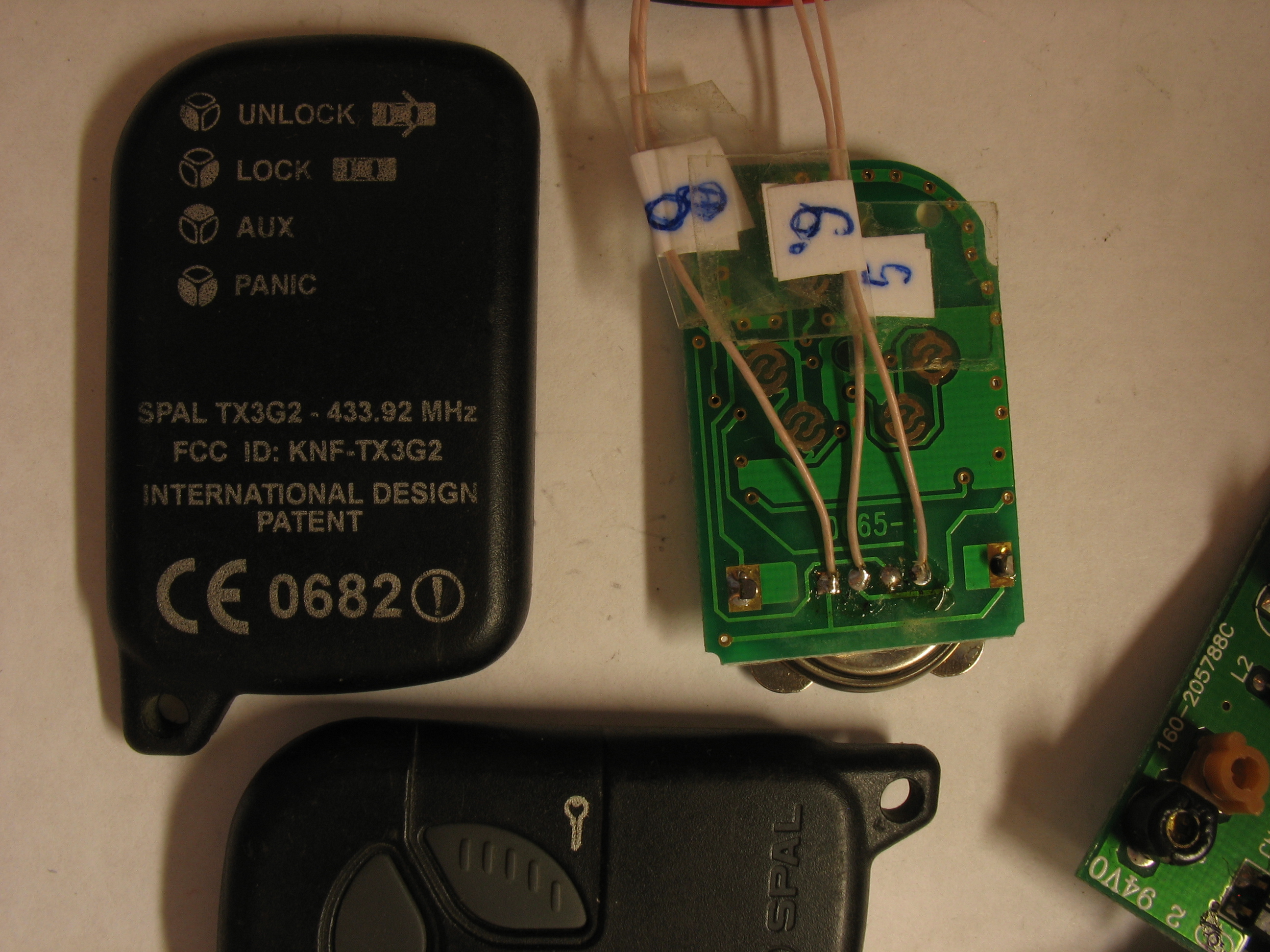

У большинства брелков контакты программирования выведены площадками. Брелок A.P.S не зафоткал, а SPAL вот:

Протестировал прошивку, на брелке с 3-мя кнопками, четвёртую кнопку временно подпаял, между четвёртым и восьмим выводами HCS301, (плату пульта переделаю под четырёх кнопочный корпус), всё работает, поочерёдно засвечиваются все четыре светодиода,но после быстрого хаотического нажатия кнопок декодер перестает реагировать на передатчик,
такая-же история когда нет уверенного приёма, (засовывал брелок в металлическую банку) лечится откл. и вкл. питания.

Не боись, допилю.
Нашел еще пару странных мест. В общем, драйвер приемника изменил до неузнаваемости, скоро он потеряет свойство глючности "Lucio Di Jasio". Беру тайм аут до выходных...

А я сначала не мог повторить эксперимент с нажатием кнопок из железной банки. Везде ловит, хоть на приемнике нет антенны. Вот и думал что все глюки убрал. А сейчас нашел место в комнате: железная банка и ей упираюсь в железную стенку станка
Буду пилить.

Допилил прошивку, тести.
Можно приделать 232 порт, чтоб все данные кнопок, счетчика, состояния батарейки в пульте, серийного номера выдавались внешнему контроллеру. Тогда можно использовать как защищенный радиоканал для управления роботами, дешевле только мука

Dmitry__ писал(а):Приемник - маленькие платки со сверхрегенераторами, где-то я их упоминал на форуме...

Упоминал, только как всегда нихрена непонятно
Где брать-то, что за приемники?

dccharacter писал(а):Упоминал, только как всегда нихрена непонятно

Дык, не со зла я, мне кажется что я говорю очевидные вещи и потом только понимаю что кассандрю
Я добываю приемники из старых сигналок, они часто там идут отдельными платами. Можно в местную мастерскую зайти, там этих приемников - море разливанное. Если все плохо с блошиными рынками и свалками, то можно купить/заказать на 433.92 мгц. с амплитудной модуляцией, брать лучше сверхрегенераторы (1 катушка, 1 транзистор, 1 операционник), а не супергетеродины. Т.к. у брелков частота плавает, сверхрегенераторы работают как с автоподстройкой частоты.
Сам никогда не покупал, пользуюсь запасами приемников от сигналок...
Поисковые запросы по:
433.92MHz ASK Receiver Modular
Super-regeneration Remote control module 433.92MHz
http://sawdevicechina.com/3-2-ask-receiver-modular.html
http://ru.made-in-china.com/co_guangdad ... seusg.html
http://images.yandex.ru/yandsearch?text ... +433.92MHz
http://anbosalarm.en.alibaba.com/produc ... DR03A.html
http://www.dinodirect.com/wholesale-315 ... R1-01.html
http://www.hoperf.de/rf_fsk/ask/RFM80.htm
http://sawdevicechina.com/3-2-ask-receiver-modular.html
