сегодня проверю))

Несколько раз проверил прошивку, память и инверсия есть, а вот на 4 вых. постоянно меняется уровень при каждом вкл. питания. Конфигурация выходов такая 1Е 09

Добавлено спустя 10 минут 19 секунд:
уровень меняется на обратный при каждом вкл. питания на вых 4 пин.7

Хм, это пин с альтернативной функцией rs232 (9600, 8, n, 1). Щаз гляну что там...

Добавлено спустя 1 час 41 минуту 38 секунд:
Какое-то дикое количество ошибок с этой 4-й версией. Я прям отказываюсь верить, что это писАл я
Не понимаю как не вылезли эти ошибки при тесте на стенде, наверно из-за того, что не проверял все режимы записью конфигурации в eeprom. Поправил прошивку, лежит на старом месте. Позже проверю ее сам.
http://roboforum.ru/forum104/topic11831-300.html#p358645

Dmitry__ писал(а):ПЫСЫ:
Ты бы хоть рассказал/похвастался/отфоткал как ты это используешь. Люди любят зрелища и простоту

Как добьем прошивку выложу, а то все в кишках и на панелях висит____))

Добавлено спустя 7 минут 18 секунд:
сегодня еще раз погоняю, это на 4 выходе когда инверсию делаешь такая бяка вылазеет, потом еще погоняю в режиме П2К, потому что в импульсном режиме работает корректно

Busy писал(а):Как добьем прошивку выложу, а то все в кишках и на панелях висит____))

Ждем, грызем ногти.

Понял почему не проверил все выходы, у меня брелки остались только 2-х кнопочные, Out4 нет на моих брелках. Залил новую прошивку в стенд, потыкал кнопки, но ничего не проверить. Пробуй у себя. Самые лучшие бета-тестеры - женщины, они умеют подбирать ту неповторимую комбинацию кнопок, которая вешает устройство

Куда-то утилизировал все свои брелки, вопрос, где нонче народ берет брелки?

народ брелки берет на барахолках, в ателье по установке автосигнализаций и в китае есть тоже))

Добавлено спустя 1 минуту 59 секунд:
4 выход переключаться туда- сюда при смене питания перестал))

в режиме RS232 на 4 вых. подтяхка к питанию и когда инверсия ,так и должно быть?

Не понял вопроса, выход rs232 должен быть под уровни usb/com-ttl, т.е. инверсный относительно честного 12-ти вольтового rs232. В программе, когда выставлен бит rs232, все остальные флаги игнорируются. А вообще, я очень давно юзал этот rs232, был нужен для отладки декодирования keeloq, что там на самом деле - я не знаю, может где-то по дороге код и сдох . Да, pic12f675 не имеет аппаратного rs232, он сделан программно на задержках и привязан к внутр. тактовой частоте.

Там сейчас всегда выходит уровень 1 в ждущем режиме

Так и должно быть, там появляется информация во время передачи данных от брелка по эфиру. Формат:

Код: Выделить всё • Развернуть

"S"
1, Msb S/N (only lower nibble)
2 symbol S/N
3 symbol S/N
4 symbol S/N
5 symbol S/N
6 symbol S/N
7 symbol S/N
" "
"K"
Key 4 bit
0x0d, 0x0a   ;CR LF

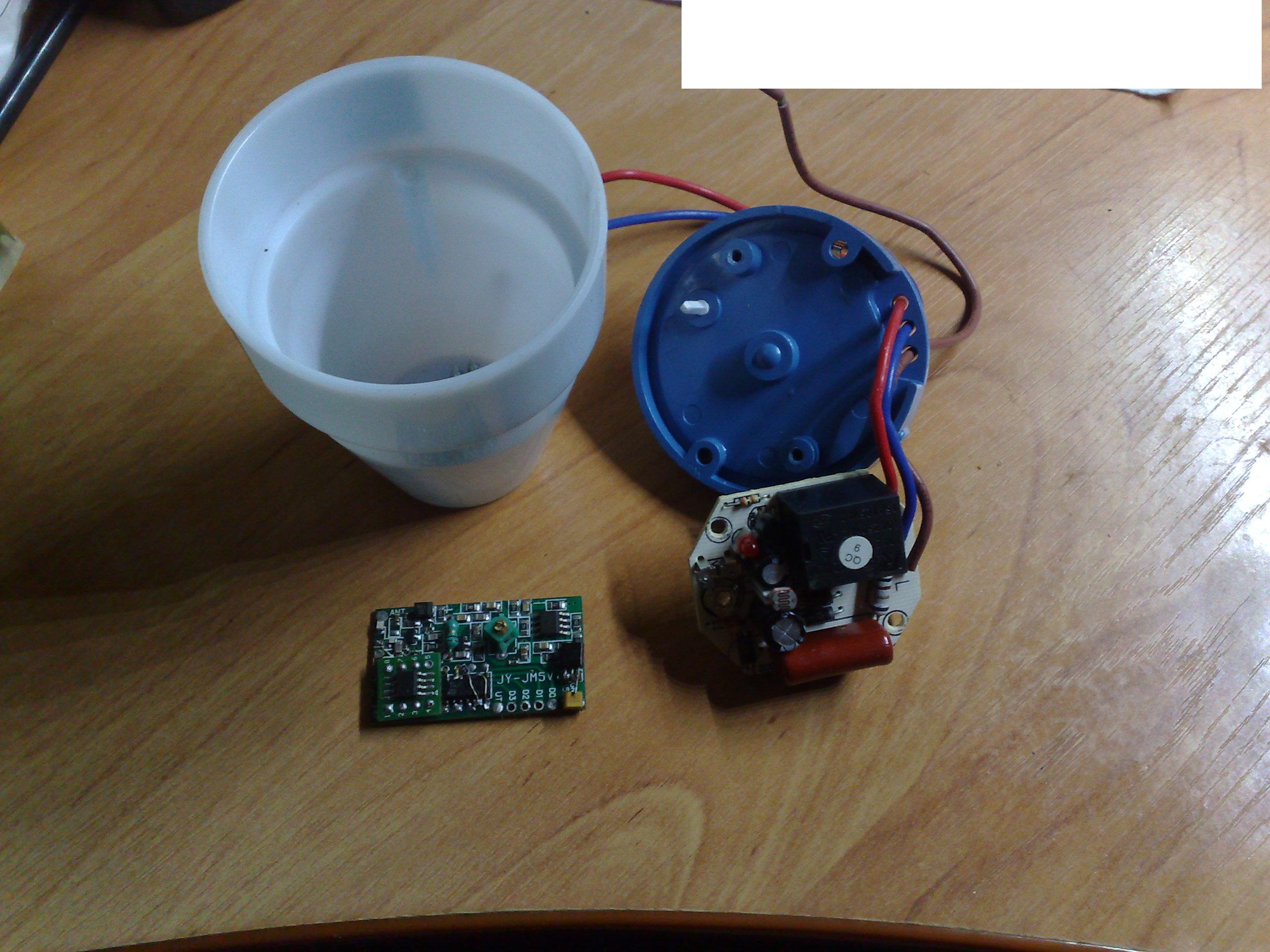

Вот в таких устройствах использую, в фото-реле просто блокирую вкючение ночью когда не нужен свет.

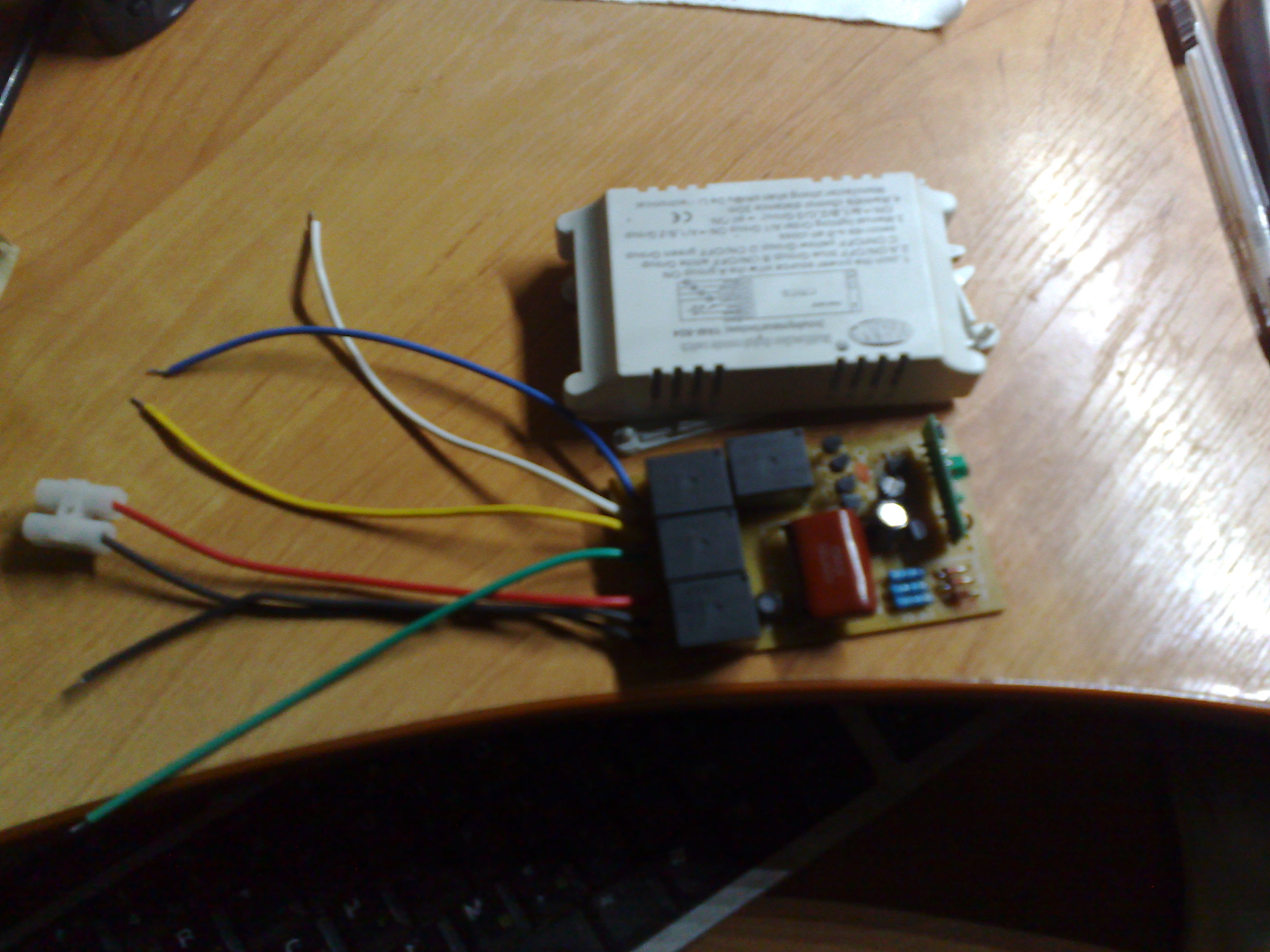

На следующей фотке устройство включения света, такие используют для управления люстрами, штатная китайская микросхема выкинута, на место которой установлен пик 629 с разводкой проволочками.
Хотелось бы еще попросить Диму между делом в конфигурации задать возможность назначать порты, что бы не резать дорожки и практически один в один ставить дешифратор на китайские места)

Добавлено спустя 5 минут 26 секунд:
такие в люстрах с управление, недостаток штатных таких устройств в том, что при перебоях в электричестве всегда включается 1 канал, даже если он изначально выключен

Busy писал(а):Хотелось бы еще попросить Диму между делом в конфигурации задать возможность назначать порты, что бы не резать дорожки и практически один в один ставить дешифратор на китайские места)

Ух ты! Ну партизан, хоть бы ссылки дал на платы, вкусные ведь. По маркировке на фото "jy-jm5v", нагуглились платы с 18 ногой микросхемой, с 8-ми ногими не нашел. Где дают?

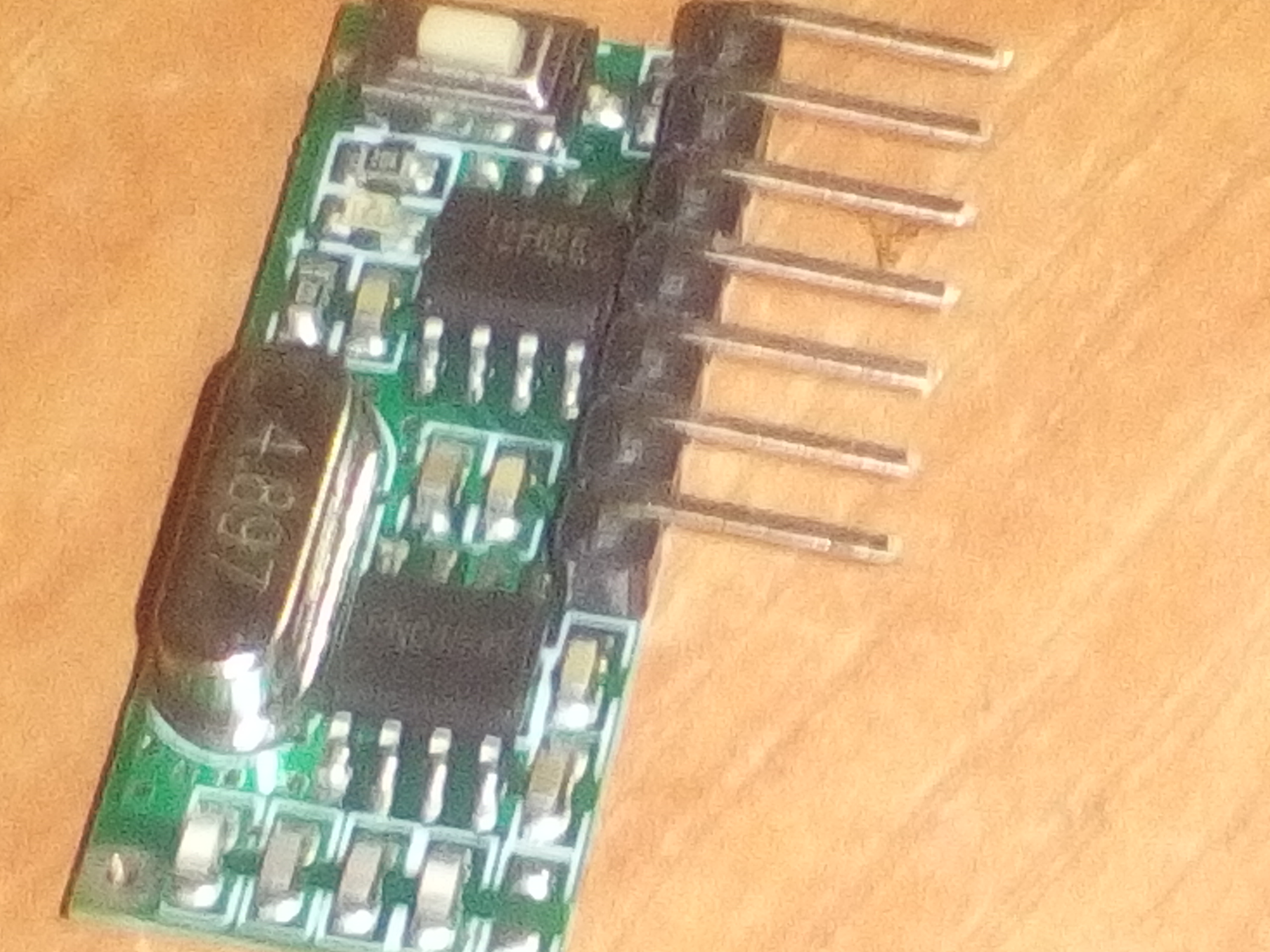

Да это и есть с 18 ногами, просто ее выкусил и монтажную платку сверху приляпил)
Если интересны с 8 ногами, там они с кнопкой обычно для подшивки кодов, поищю ссылки у китайцев)

Есть пульты интересные на pic12f629, обзор:
https://mysku.ru/blog/aliexpress/11039.html



На али их можно купить по 100 - 150р. Но они бывают с разной начинкой (4 типа). Мне попалась без pic12f Ой-йооооооооо, шире вселенной горе мое.

Такая:

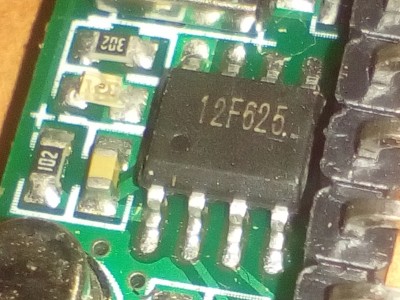

Такие брелки часто на али продают на 433мгц, а шлагбаумы в большенстве на 315 работают, особенно не новые если, и еще китайцы часто вместо пика 629 ставят 12F625, какая-то многофункц-китай-логика)
