Gigabyte Brix

Сообщение AndreiSk » 18 дек 2013, 21:31

Пришел ко мне набор для сборки ПК на базе Gigabyte Brix.
Похож на Intel NUC ( forum102/topic11627.html ),
только коробка при открывании не звенит.
Внутри коробки сам корпус с матплатой, обычный ноутбучный блок питания 19в
и отдельно шнур питания (американская вилка) на 3 пина.

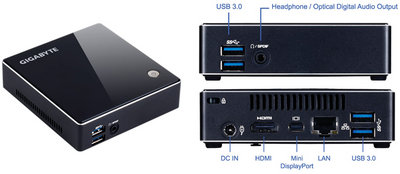

Набор вот такой http://www.amazon.com/Gigabyte-Compact- ... f_dp_s_t_2 , официально тут http://ru.gigabyte.com/press-center/new ... x?nid=1235
Ну скоро и у нас наверное появятся.
Что внутри:
а) Размеры корпуса: 29.9 x 107.6 x 114.4 mm (из описания),
размеры матплаты платы 100x104мм (сам померил линейкой), посадочные отверсия 93мм по углам квадрата.
То есть это не один и тот же формат плат как у NUC, у NUC отверсия прямоугольник образуют.
б) куцый текстовый BIOS (AMIBIOS) без всяких упоминаний о настройках CPU. И нет опции запуска при подаче напряжения (обновлено: я ошибся, опции нет, есть опция что делать если AC power lost, но это не запуск при подаче напряжения. Печально, в нуке такое есть, я этим пользуюсь). Внешний USB cd, с которого я все время ставлю Windows, то видится, то не видится в BIOS. Непонятные танцы на ровном месте, первое нехорошее впечатление.
CPU Intel Core i7-4500U 1.8GHz / 3.0GHz
в) память: две планки ноутбучной памяти, но только DD3L (low-voltage), просто DDR3 полагаю, не подойдет.
(SO-DIMM DDR3L slots (DDR3 1.35V) 1333 / 1600 MHz Max. 16GB). Себе поставил 2x4гб
г) LAN: Gigabit LAN
д) Graphics: Intel HD 4400 graphics, есть HDMI (полноразмерный, а не mini-HDMI как я встречал в некоторых обзорах), еще какой то порт DP(Displayport), но у меня такого разъема нет |[]|

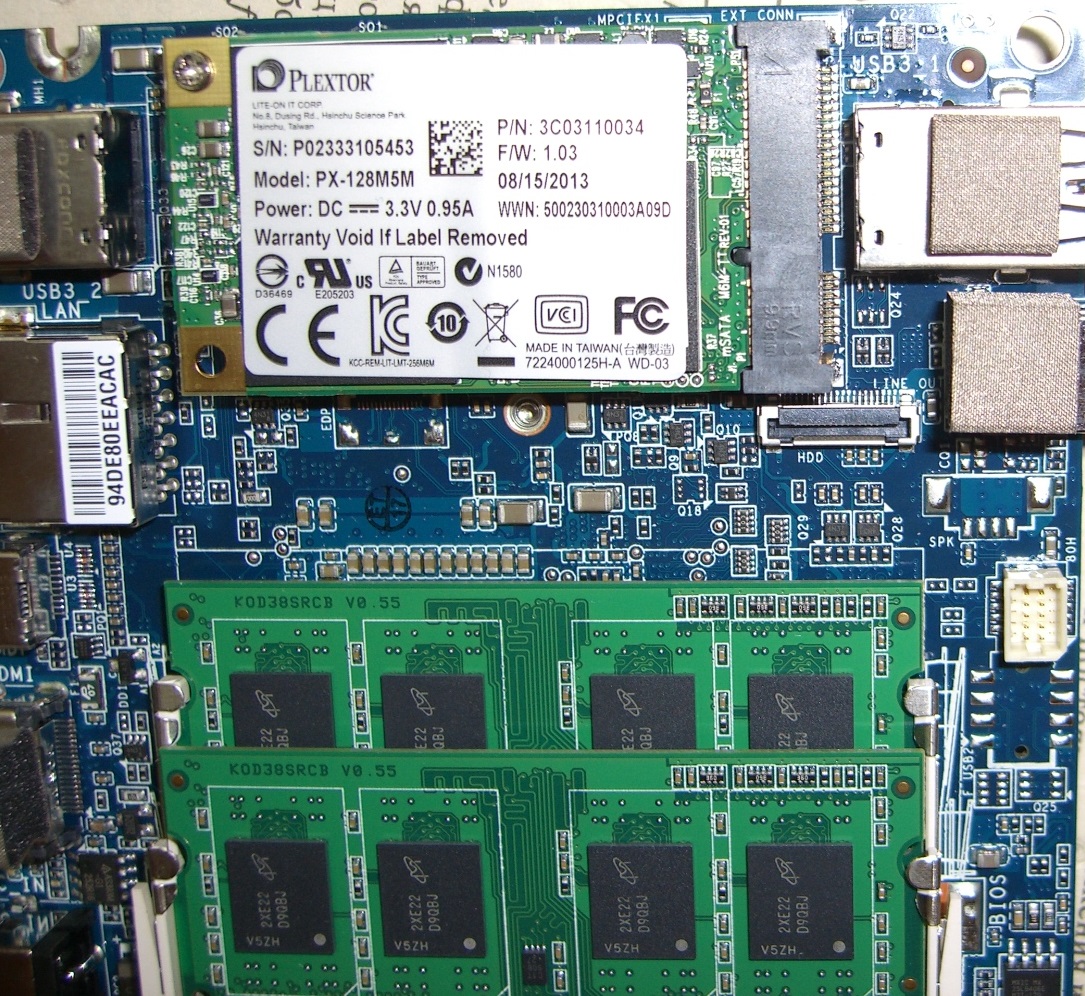

е) внутри также mSATA разъем для SSD, поставил Plextor M5M на 128гб
еще уже стоит mini-PCIe WiFi+BT карточка, тут гигабайтовцы молодцы, не пожмотничали как интеловцы,
wifi-карта в комплекте

Не стал подключать блок питания из комплекта, взял тот что все время работает с нуком
+12в, брикс тоже завелся от 12в, на них же ради тестов поставил Windows 7,
в коробке также драйвера на компакт диске. Драйвера для win7/8, разложены по папкам,
папки пронумерованы, идешь по номерам и все ставишь. Приятное впечатление, я так тоже делаю :)
Корпус после установки винды-драйверов-апдейтов вполне теплый, даже горячеватый.

Установка памяти и диска заняла сущие минуты, открутить 4 болта снизу,
подхватить нижнюю панель за специальную ручечку, вставить и закрутить обратно.
Хотел еще поглядеть что там с термопастой, но это потом, когда буду собирать
один агрегат.

Вес коробочки довольно большой, сейчас доустановлю все, взвешу, но 500гр будет :(
В общем наверное как с нуком, 200гр электроники и 300гр корпус (металл).
Вложения
Последний раз редактировалось AndreiSk 19 дек 2013, 18:54, всего редактировалось 1 раз.
Аватара пользователя
AndreiSk

Сообщения: 2626
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Gigabyte Brix

Сообщение Nesenin » 18 дек 2013, 22:05

какая максимальная частота процессора на практике?
почему i3,i5,i7 серии "U" все двух-ядерные?
Аватара пользователя
Nesenin

Сообщения: 1356
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: Gigabyte Brix

Сообщение AndreiSk » 19 дек 2013, 01:59

Продолжаю.
Итак, вес кирпичика 392грамма вместе с установленной Windows7 :)
Скоро его буду разбирать, потом напишу сколько сама плата весит.
Частоту в 3.0ггц как декларируется, я не увидел никак.
В BIOS опций по настройке CPU просто две штуки Enable EIST и еще какая-то и все.
Еще поигрался с охлаждением, без толку.
Ну я так думаю что чудес не бывает, в таком корпусе достичь хорошего охлаждения трудновато,
может 3ггц это топ для процессора, но еще и реализация важна.. где то блочат наверное.
Максимум 2.4ГГц если винда не врет, впрочем CPU-Z старенькая показывает тоже 2.4ГГц.
Порадовала скорость SSD, впрочем я ее и ожидал.
Вложения
Plextor mSATA SSD M5M 128Gb

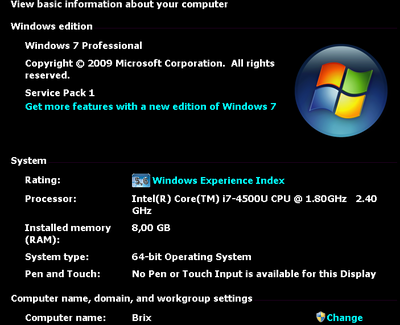

Windows, max is 2.4GHz
Аватара пользователя
AndreiSk

Сообщения: 2626
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Gigabyte Brix

Сообщение AndreiSk » 19 дек 2013, 19:08

Обновление: И нет опции запуска при подаче напряжения :( Я ошибся, опции нет, есть опция что делать если AC power lost, но это не запуск при подаче напряжения. Печально, в нуке такое есть, я этим пользуюсь.
Вес чистой платы без WiFi антеннок, но с wifi платой внутри, SSD и RAM = 177грамм.
Кулер внешне такой же как в нуке, но пока не разбирал с целью добавить термопасты.
Также осмотрел на предмет внутренних разъемов, их всего два, один из них явно HDD (хотя необычный, да и зачем он при наличии SSD, разве что для внешних CD/DVD), и еще один белый 2x5 с маркировкой HO8 (?).
Непонятно короче.

Также провел тест потребления батареи LiPo 4S*2200mAh, разряжал от 16.8 до 14В.
CPU=60-95%, хватило на 2 часа, разряжать в 0 не стал, так бы 2.5 часа точно хватило бы.
Вложения
Два внутренних разъема HDD и белый два по пять
