О питании видеокарты на роботе

В этом разделе обсуждаются вопросы по использованию ПК и КПК в робототехнике.
Программирование, настройка, аппаратная часть.

О питании видеокарты на роботе

Сообщение AndreiSk » 10 окт 2012, 15:18

В последнее время все чаще народ ставит компьютер на робота.
Как правило это связано с машинным зрением.
Встает вопрос, можно ли для ускорения расчетов использовать
мощности современных видеокарт?
С питанием обычного компьютера проблем не возникает.
Например, этот вопрос рассмотрен тут ( post215269.html#p215269 ).
А как быть с видеокартой, если они по питанию кушают до полкиловатта?
Для эксперимента была взята GTX 580 (в прошлом одна из топовых карт).
Поскольку мощные видеокарты берут отдельное питание +12В от
блока питания, то есть мысль запитать видеокарту напрямую от аккумулятора
с напряжением +12В (например свинцовый или 3S LiPo).
Был спаян переходничок (см. картинку, XT60 -> 8+6 pin)
Все желтые провода в одну кучку, черные в другую кучку).
Последовательность включения:
1. подаем +12В на видеокарту от внешнего блока питания. Ток к видеокарте 0А. Вентилятор видеокарты не крутится.
2. подаем питание на компьютер (ATX питание). Ток к видеокарте 0А. Вентилятор видеокарты не крутится.
3. нажали кнопку power. Пошла загрузка. Ток к видеокарте меньше 2А. Вентилятор видеокарты жужжит.
4. windows 7 загрузилась, макс. ток к видеокарте был меньше 3А. Вентилятор видеокарты жужжит.
5. windows 7 выключили. Ток к видеокарте 0А. Вентилятор видеокарты не крутится.
6. выключили питание пк. Вентилятор видеокарты не крутится.
7. выключили питание видеокарты. Вентилятор видеокарты не крутится.

Таким образом, питание мощной видеокарты не представляет никакой проблемы
на роботе. По идее можно включать одним тумблером и видеокарту и ATX блок питания.
Понятно, что при вычислениях потребление возрастет.
Но отдельное питание видеокарты (отдельно от матплаты и цп) позволит запитать
любую видеокарту, хватило бы батарейки.
Вложения

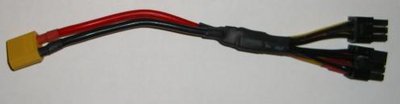

переходник для питания видеокарты XT60->8+6 pin
Аватара пользователя
AndreiSk

Сообщения: 2638
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: О питании видеокарты на роботе

Сообщение Duhas » 10 окт 2012, 15:34

в питании видях был прецедент что некоторым матерям не нравилось наличие питания на карте при отсутствии питания на МП.. 500Вт это максимум двухчиповые топовые карты. и то не последних серий
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: О питании видеокарты на роботе

Сообщение AndreiSk » 10 окт 2012, 15:43

Тут загвоздка в том, что не найдешь портативный ATX блок питания на 500ватт с мощным +12В выходом.
Приходится брать ATX на 150-200ватт и видеокарту пускать в обход. Именно это и проверял.
Согласись, что топовые или нет, но в расчетах они потребляют много,
иначе не продавались бы блоки по киловатту.
Аватара пользователя
AndreiSk

Сообщения: 2638
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: О питании видеокарты на роботе

Сообщение Duhas » 10 окт 2012, 16:33

да да ) я знаю ) у меня они под биткоином стоять )

хотя % на 20 меньше обычно чем заявлено\измерено в интернетах.

а включать лучше сразу все.. а доп питание через то же реле... без доп питания карта все равно не стартует.
