Строим радиоканал из китайского р/у

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Строим радиоканал из китайского р/у

Сообщение -= Александр =- » 27 окт 2005, 16:37

Сабж. Седня начал строить. Фотки и ризультаты, а так-же всю документацию использованную по ходу действа буду кидать сюда. Для упрощения задачи взял все китайское, расковырял 3 машинки совершенно разного производства и обнаружил одинаковые микросхемы.  :wink:  Даташиты найдены, все лишнее с плат удалено. Вечером начну АВРы под это дело дрессировать. Идея простоя: передать RS232 по радио в пределах квартиры. Путем улучшения антенны в одной из машинок добился стабильного приема. Ее я дальше ковырять не стал, оставил поиграться брату. Разобрал на части другую (была без одного колеса и вся подолбаная, отдали нахаляву. Вытащил здоровенный мотор-редуктор, пружинную подвеску, пару колес 13 см диаметром (надеваемые на этот редуктор на шестигранники) и транзисторы для Н-моста (с платы снял чтоб помехи не делали, приемник будет отдельным модулем.)
Вернусь домой - закину фотки.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 27 окт 2005, 19:12

Картинки:

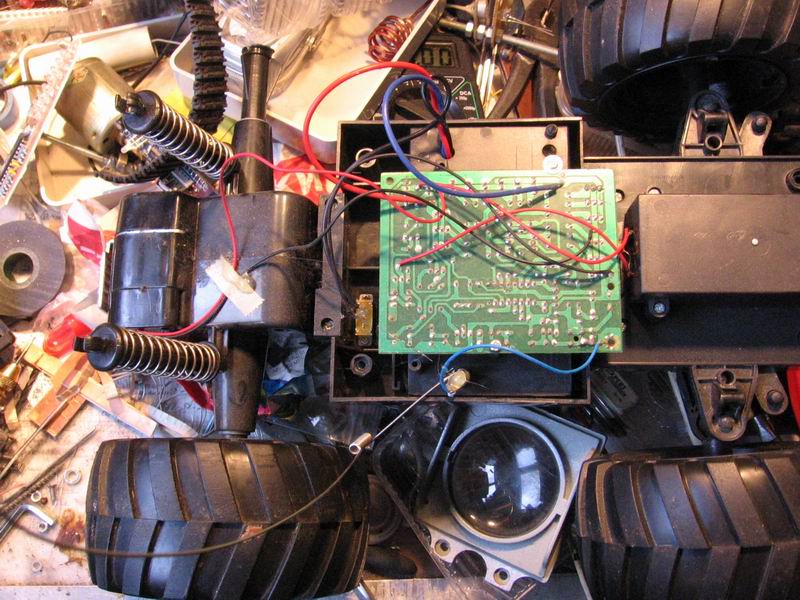

1)Машинка со снятым корпусом. Плата и подвеска заднего моста.
2)Найдены оба канала управления. Припаяны светодиоды.

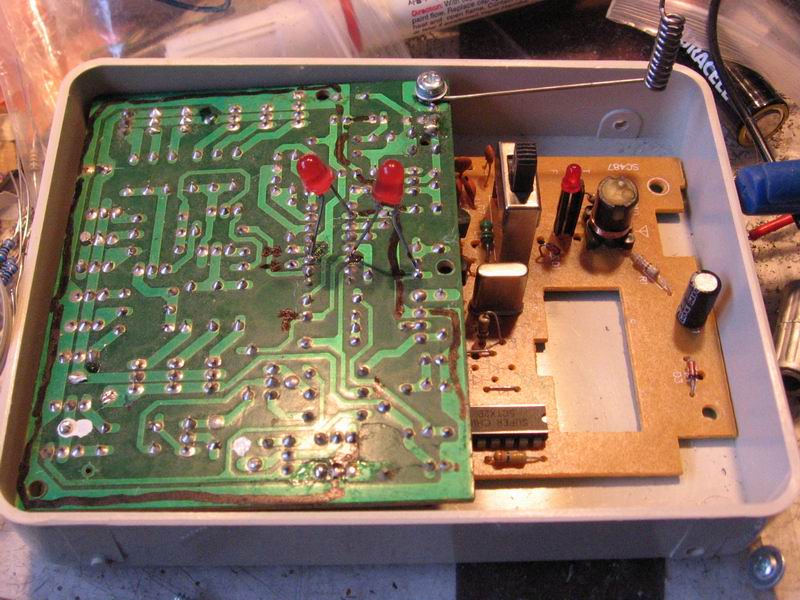

3)Отпаяна вся силовая часть. Оставлен только приемник.
Вложения
Машинка со снятым корпусом.
Найдены оба канала управления. Припаяны светодиоды.
Отпаяна вся силовая часть. Оставлен только приемник.
Последний раз редактировалось -= Александр =- 27 окт 2005, 19:23, всего редактировалось 2 раз(а).
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 27 окт 2005, 19:15

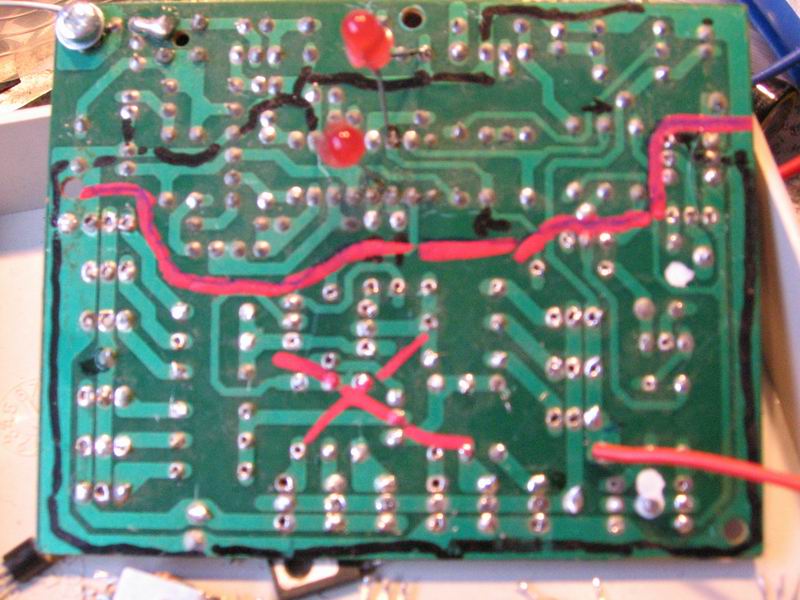

4)Линия разреза  :twisted:
Вложения
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 27 окт 2005, 19:20

Вот даташиты на приемник и передатчик (RX-02 и TX-02 или HES301X они одинаковые)
http://homepages.paradise.net.nz/bhabbott/tyco/hes3018.pdf
http://homepages.paradise.net.nz/bhabbott/tyco/hes3017.pdf

Тут сказано как улучшить связь:
http://homepages.paradise.net.nz/bhabbott/tyco.html
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 28 окт 2005, 18:26

Обнаружен первый геморрой: я знаю его цклы кодирования и передачи, но нет внешней синхронизации. Тоесть придется что-то придумывать чтоб байт не рвало на части... Есть 5 входов, попробую устроить передачу по 4 бита +1 синхросигнал. Придется делать задержку... Будет не быстрее чем 4 бита в секунду...  :(
Конечно есть какие-то загадочные выводы, про которые в даташите не упоминается, так что черт его знает, буду смотреть...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение 40inD » 28 окт 2005, 22:49

А почему такая большая задержка?

зы. А что за линейка светодиодов в левом верхнем углу первой фотки?
Аватара пользователя
40inD

Сообщения: 265
Зарегистрирован: 17 июн 2005, 08:08
Откуда: Москва

Сообщение -= Александр =- » 28 окт 2005, 23:04

Линейка - это так, из другой оперы, она крутится и показывает всякие картинки.
А задержка - сам пока не понимаю... В даташите написано частота опроса 500 кГц, а реально че-то не хочет он такие частоты обрабатывать...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение 40inD » 28 окт 2005, 23:35

А, propeller clock! Так и думал :)))

500кГц, и задержка 1 секунда?
Аватара пользователя
40inD

Сообщения: 265
Зарегистрирован: 17 июн 2005, 08:08
Откуда: Москва

Сообщение -= Александр =- » 29 окт 2005, 01:58

Мистика какая-то... Трудно жить с однолучевым осциллографом...  :cry:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение ZERAM » 29 окт 2005, 16:36

ты мне на ЛС(личное сообщение) когда ответишь ?  :)
--
с Уважением, ZERAM
Аватара пользователя
ZERAM

Сообщения: 191
Зарегистрирован: 03 дек 2004, 13:06
Откуда: РБ, г.Уфа
прог. языки: delphi, 1c, php

Сообщение dx40 » 29 окт 2005, 18:39

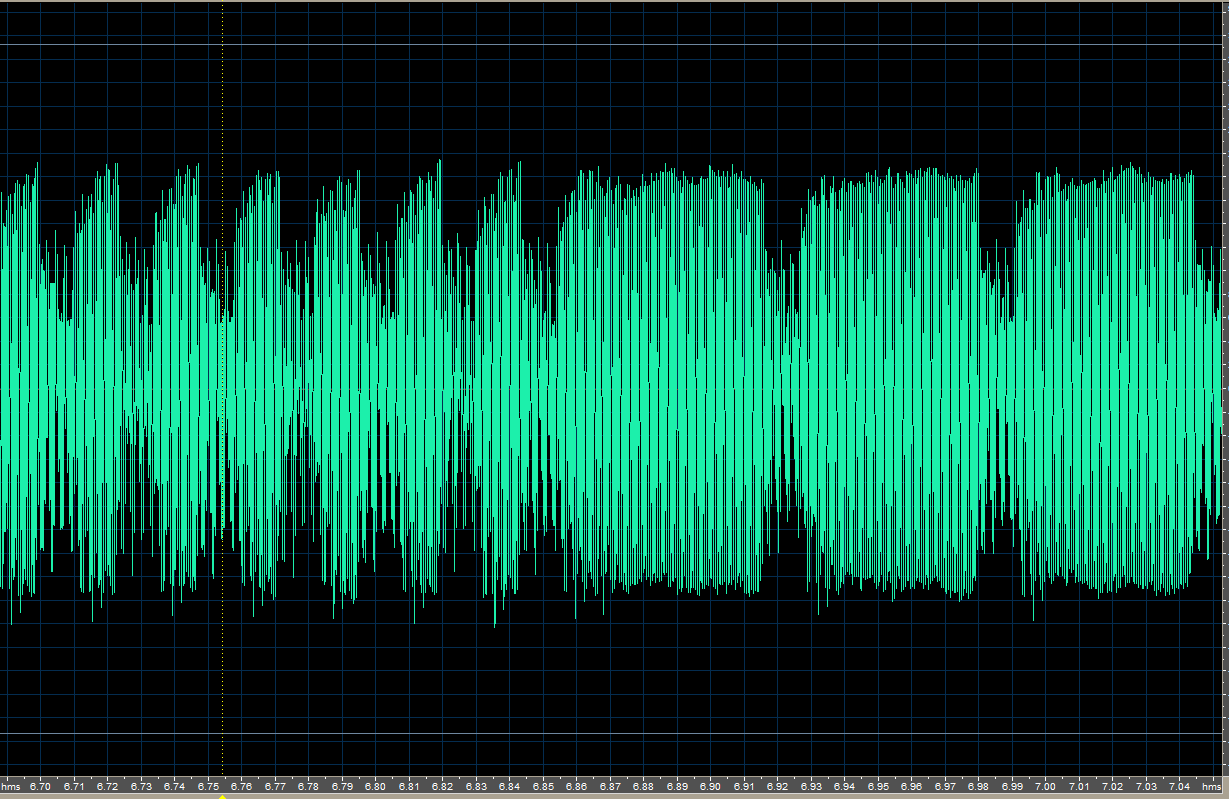

Проблема в редкостной китайстасти этих микросхем - ни для чего дельного они не приспособлены. Нажатие кнопок они кодируют длительностью импульсов. На картинке нажата сначало одна, потом другая кнопка. При этом постоянно присутствует несущая 1500 гц. Вот так... В общем - дрянь.
Вложения
Аватара пользователя
dx40

Сообщения: 201
Зарегистрирован: 27 янв 2005, 11:49
Откуда: Мск

как ты нашел оба канала управления.

Сообщение radonv » 08 янв 2006, 19:00

У меня есть плата от китайскои игрухи
как найти на ней каналы управления???[/list]
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение -= Александр =- » 08 янв 2006, 19:13

Методом тыка...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение [ziOn]*e]l[uk » 11 янв 2006, 14:54

-= Александр =- писал(а):Методом тыка...  :roll:


МЕТОДОМ НАУЧНОГО ТЫКА!

да на этом вся иссконно русская наука основана... :wink:
(вот Менделеев водку тоже методом научного тыка...
однако и по сей день...)
Аватара пользователя
[ziOn]*e]l[uk

Сообщения: 43
Зарегистрирован: 09 ноя 2005, 23:46
Откуда: Бер

Сообщение avr123.nm.ru » 11 янв 2006, 15:27

закажите бесплатно трансиверы

на analog.com 7020 7012

или Ti.com серии TRF  - и апликухи скачайте конечно

и по ним лепите радиоканал.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
