Не понял, а какие тут токи? такое ощущение, что всё размазано по плате сильно.
И еще ощущение, что 3-рядные разъемы не выдержат нужные токи.
 |
roboforum.ruТехнический форум по робототехнике. |
|
|
УРТК 2.0
Сообщений: 20
• Страница 2 из 2 • 1, 2
Re: УРТК 2.0
=DeaD= » 19 ноя 2010, 13:02
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
| Реклама | ||||
|
|
|
|||
 |
||||
Re: УРТК 2.0
Vooon » 22 ноя 2010, 23:26
Токи:
Якорь моторов — до 2.0 А;
Нагрузка ключей — до 1.5 А;
D-SUB 15 я менять не могу, совместимость со старым блоком управления.
Якорь моторов — до 2.0 А;
Нагрузка ключей — до 1.5 А;
D-SUB 15 я менять не могу, совместимость со старым блоком управления.
-
Vooon - Site Admin
- Сообщения: 3339
- Зарегистрирован: 09 фев 2006, 15:36
- Откуда: Москва
- Skype: vooon341
- прог. языки: Python, C, Bash, JavaScript, C++, PHP
- ФИО: Владимир Ермаков
Re: УРТК 2.0
Vooon » 13 янв 2011, 00:47

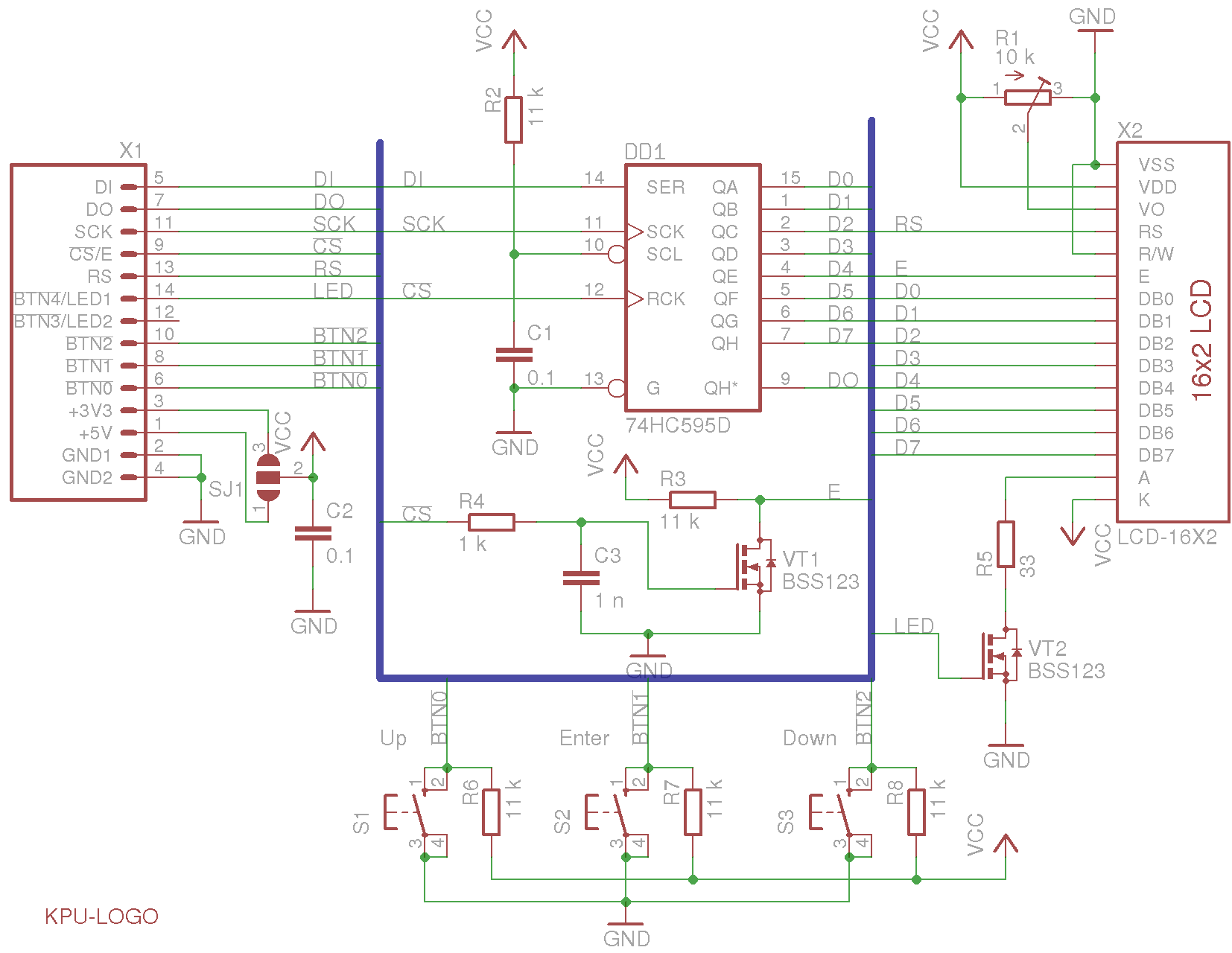

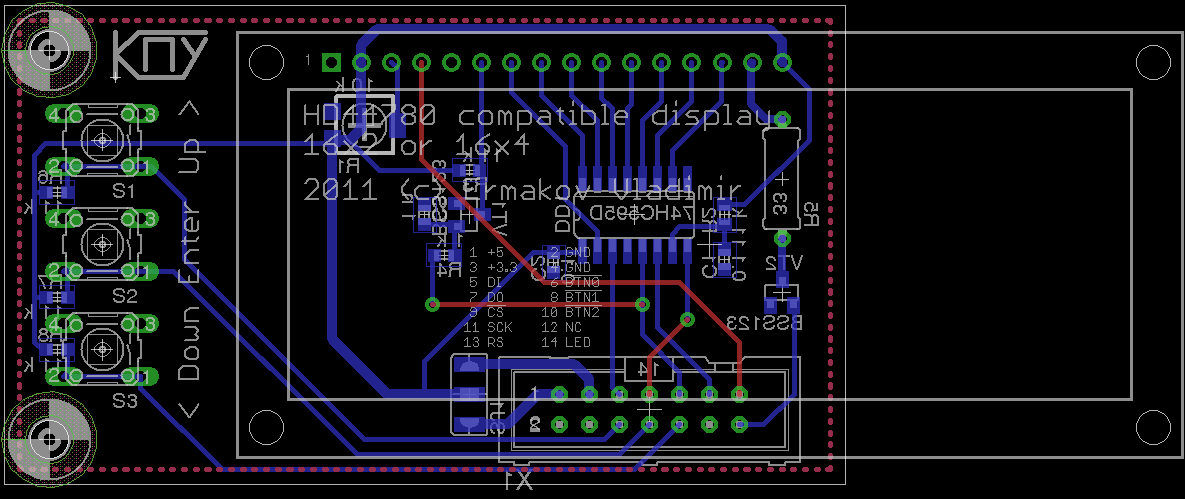

Отказался от графического ЖКИ в первой версии.
Поставлю простой HD44780, только параллельную шину заменил на 74HC595.
Добавлено спустя 1 час 38 минут 26 секунд:
После критики убрал все лишнее.
И теперь шина RoboBus.
Добавлено спустя 1 час 10 минут 40 секунд:

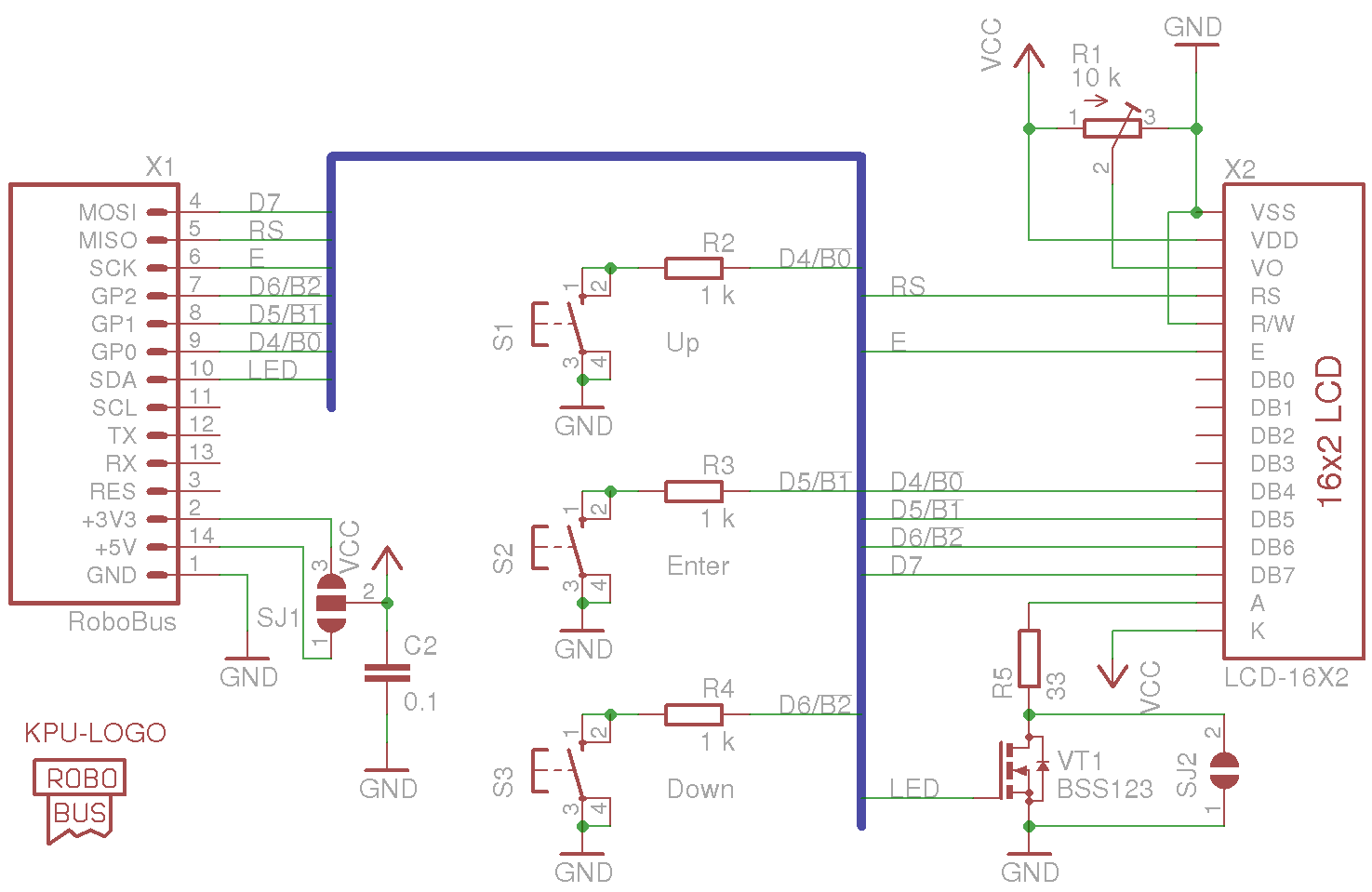

Вернул BSS123.
Поставлю простой HD44780, только параллельную шину заменил на 74HC595.
Добавлено спустя 1 час 38 минут 26 секунд:

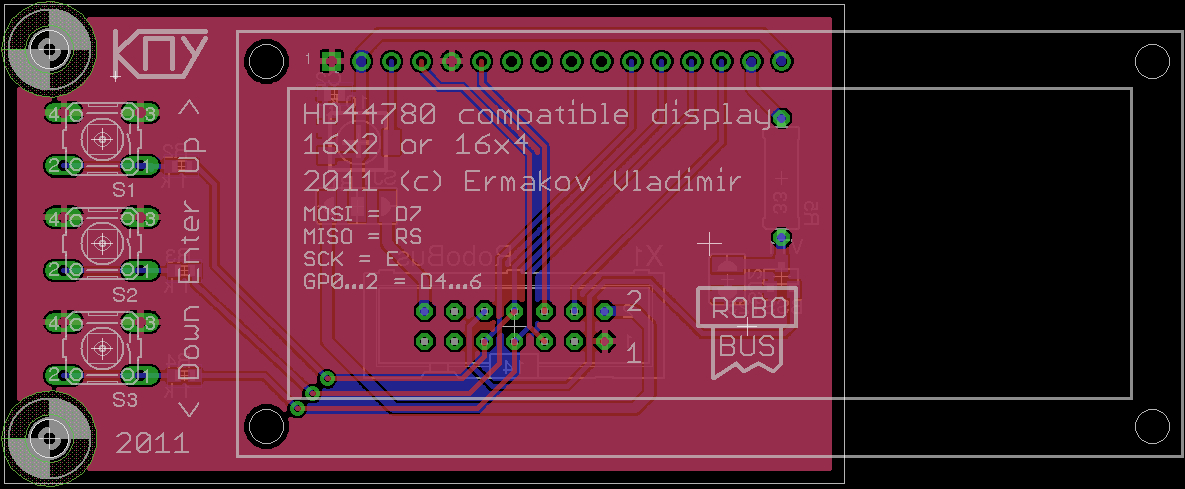

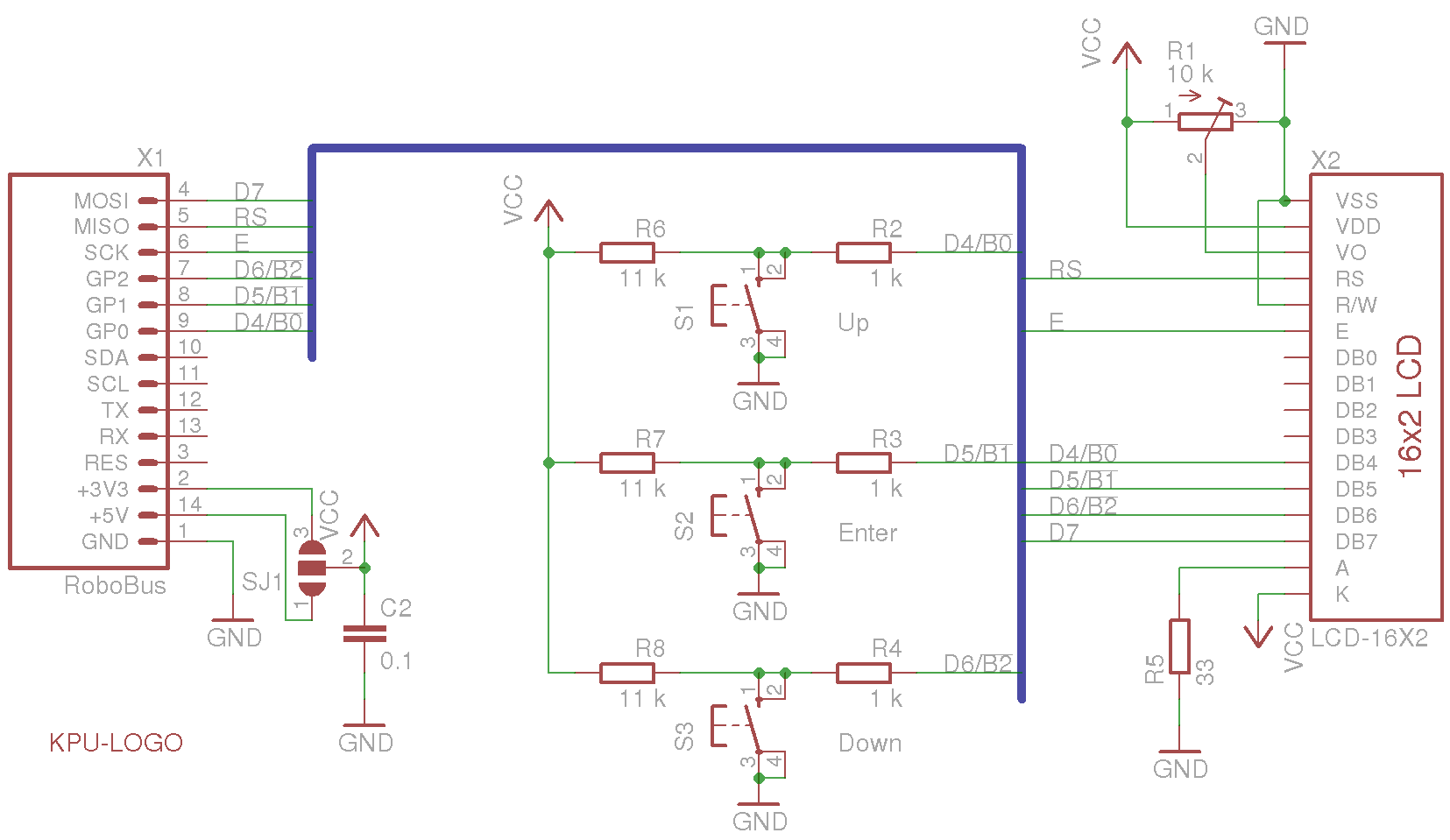

После критики убрал все лишнее.
И теперь шина RoboBus.
Добавлено спустя 1 час 10 минут 40 секунд:
Вернул BSS123.
-
Vooon - Site Admin
- Сообщения: 3339
- Зарегистрирован: 09 фев 2006, 15:36
- Откуда: Москва
- Skype: vooon341
- прог. языки: Python, C, Bash, JavaScript, C++, PHP
- ФИО: Владимир Ермаков
Re: УРТК 2.0
=DeaD= » 13 янв 2011, 01:36
По возможности бы еще дырки так, чтобы можно было удобно крепить на OR-AVR-M128-*
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: УРТК 2.0
Drunya » 18 янв 2011, 01:24
ИМХО, с точки зрения эргономики кнопки лучше справа от ЖКИ расположить. Хотя, если левша, то, наверное, так удобнее.
-
Drunya - Сообщения: 196
- Зарегистрирован: 05 июн 2007, 12:20
- Откуда: Киев
- прог. языки: C/C++, ASSEMBLER
