Мини детский станок

Наше хобби — конструировать и программировать.
Демонстрация готовых роботов и устройств построенных своими руками.

Re: Мини детский станок

Сообщение AV_tehnik » 12 мар 2010, 18:22

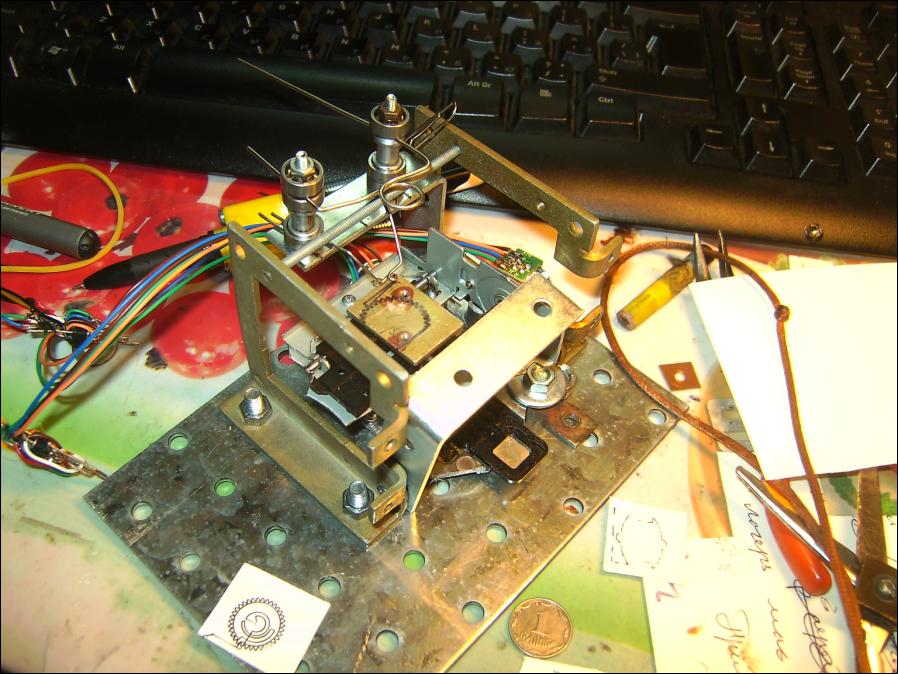

Уменьшил фотки.
Изменьл дизайн, шутка с бормашинкой думаю неудасться а вот о лазере от двд вполне стоит задуматься...
Программа http://depositfiles.com/files/x3dno73xz описание в ней.

Вложения
AV_tehnik

Сообщения: 19
Зарегистрирован: 07 янв 2010, 21:58
Откуда: Черкассы

Re: Мини детский станок

Сообщение MegaBIZON » 12 мар 2010, 23:58

Вот спасибо :)
Теперь я хоть разглядел, что к чему :pardon:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Мини детский станок

Сообщение Aseris » 08 фев 2011, 18:11

Вот, просвещаясь по поводу очпушивания станка, появилась идея сделать на основе этой конструкции станочек для нарезания маленьких шестеренок. Добавить 4 координату с обратной связью тоже движек от флопика, обратную связь по аналогии индуктивной или емкостной линейки. Осталось определится с модулем шестеренки и подобрать фрезу под это дело, ибо маленьких зуборезов на глаза не попадалось.

И можно спокойненько себе нарезать шестереночки с высокой точностью, конечно не в промышленных масштабах, но нам хватит :)
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Мини детский станок

Сообщение Xsenus » 09 фев 2011, 10:46

А можешь выложить схемки управления? (подключение меги, эльки и макса) и прошивку
Аватара пользователя
Xsenus

Сообщения: 113
Зарегистрирован: 10 янв 2008, 22:01
Откуда: Москва

Re: Мини детский станок

Сообщение AV_tehnik » 13 мар 2011, 04:01

Xsenus писал(а):А можешь выложить схемки управления? (подключение меги, эльки и макса) и прошивку


Создание всей прошивка сводится к настройке порта на 2400 в генераторе начального кода в cvavr и вставку вот такого кода в функцию майн , мне просто не удалось настроить на 9600 , если будет 9600 то будет быстрее работать.

Код: Выделить всёРазвернуть
while (1) {
  port=getchar();
     if (port==254)  {
           PORTB=getchar();
      };
      if (port==253)  {
            PORTC=getchar();
      };
};



а схемка совсем простая, вот так подключен шд к L293
http://kameleon.comlu.com/images/Schema_L293.jpg (только добавленны диобы как тут http://www.instructables.com/image/F7VK ... -Motor.jpg ) а входы подключены к соответствующим выходам 0,1,2,3 одного из 2 портов указанных в прошивке, + абсолютно стандартная схема подключения макса к меге и все,яб выложил исходник прошивки только они были утерянны в результате повреждения раздела винчестера.

Добавлено спустя 17 минут 6 секунд:
TO Aseris: шестеренки думаю неполучатся у вас, при размере рабочей области 16х16 мм там всего 350х350 шагов с микрошагом 1/2, этого очень мало на мой взгляд . там даже от ручки видно шаги. Самое эффективное на мой взгляд применение данной конструкции это нанесение лазером от сдрома какихнибуть логотипов или надписей на пластик, например на корпусах от мобильных телефонов. хотя если лазером шестеренки резать то может чето и получится...
AV_tehnik

Сообщения: 19
Зарегистрирован: 07 янв 2010, 21:58
Откуда: Черкассы

Re: Мини детский станок

Сообщение Aseris » 14 мар 2011, 20:25

Добавить 4 координату, на которой будет жить болванка шестеренки, только проблема фрезу правильной формы найти..
Вырезали пол зуба повернули болванку, дальше поехали.

хотя движки от флопика для механической обработки хиленькие.
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python
