Не робот, но ПРОЕКТ !

Сообщение hadok » 04 фев 2010, 01:55

Сделал маленький стендик для изучения МК на мега16. К порту А подключены микрокнопочки и параллельно с ними клеммные калодки, чтобы можно было датчик какой-нибудь подключить. Порт D управляет горизонтальным рядом светодиодов, порт C кроме вертикального ряда светодиодов управляет выходами оптронов 4N25 для возможности подключения микродвигателей или маломощного оборудования. Для удобства оптроны также выведены на клеммные калодки (вертикалый ряд).
В общем всё до ужаса просто, практически азбука работы с МК (даже немного стыдно выкладывать тут :oops: )

Хочу поставить в университете для лабораторных занятий, начал писать методичку с простенькики программками.
Основную ставку сделал на универсальность: можно подключить ДПТ- это одна лаба, шаговый двигатель - уже другая. И не нужно стенд менять, только перепрошил и подключил другой объект управления. Можно писать отаботку логических функций, т.е. в зависимости от нажатых кнопок - зажигать последовательность светодиодов или управлять чем-нибудь. В принципе можно даже маленького робота сделать : два двигателя, пара датчиков.

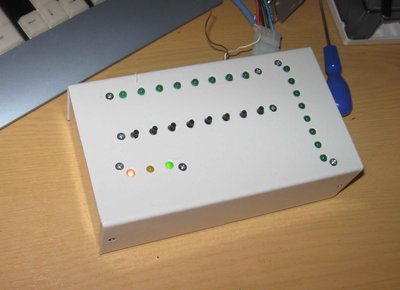

Корпус из листового металла, покрытого полимером, сверху для наглядности планирую сделать наклеечку.
Вложения

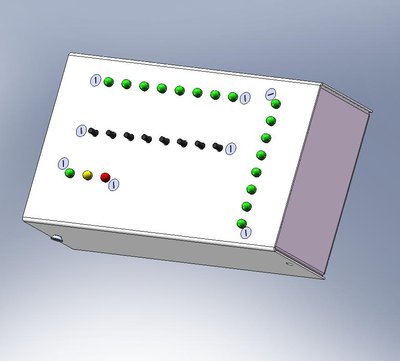

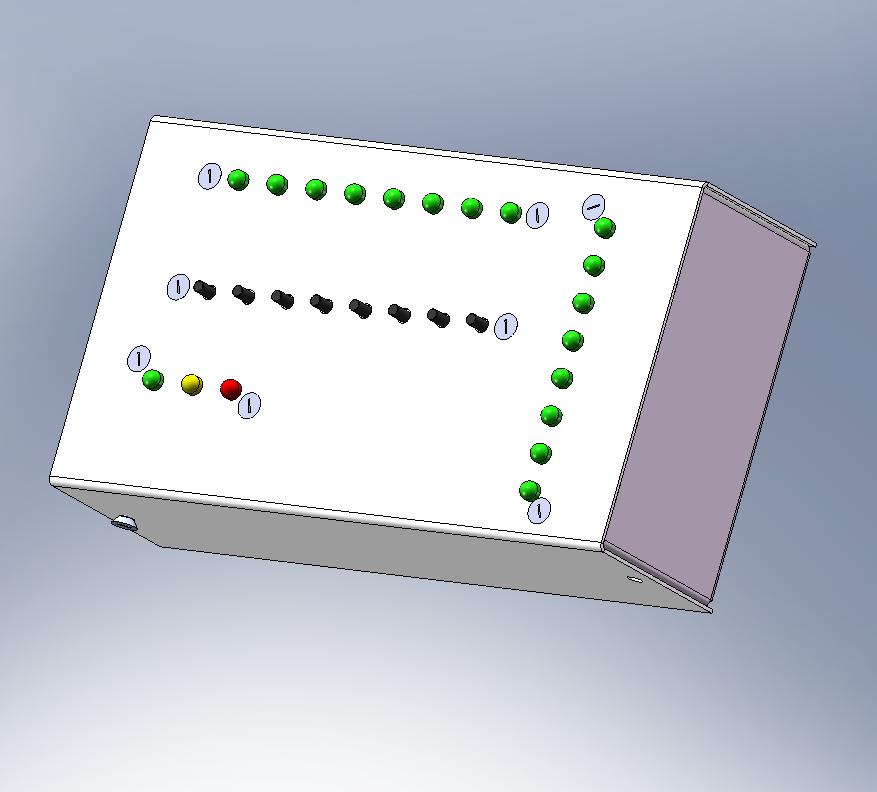

на этапе разработки

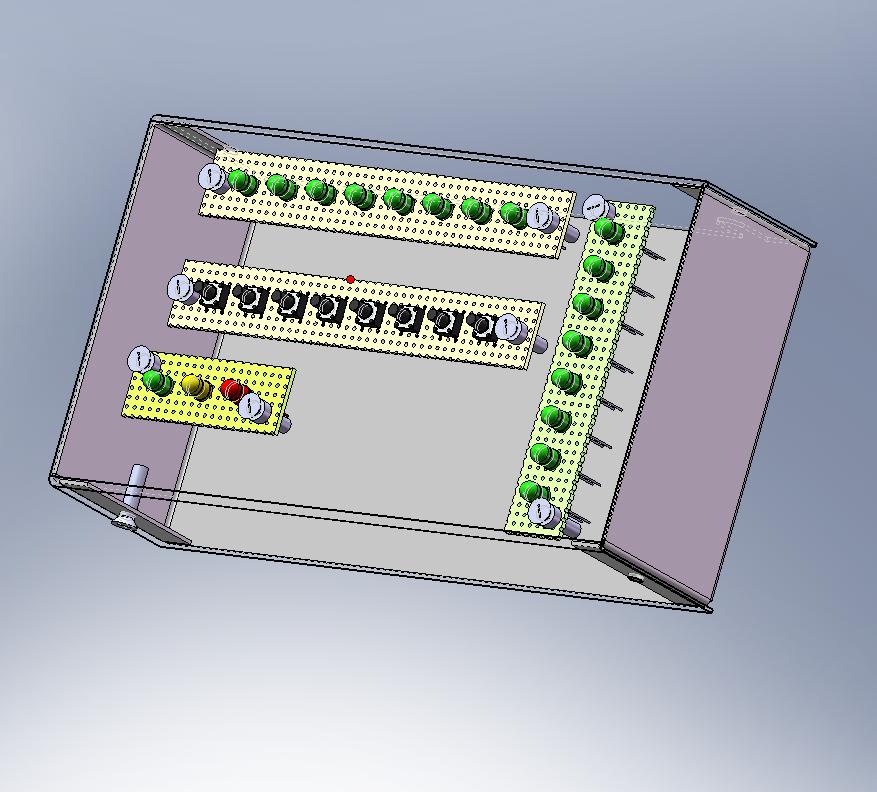

то же

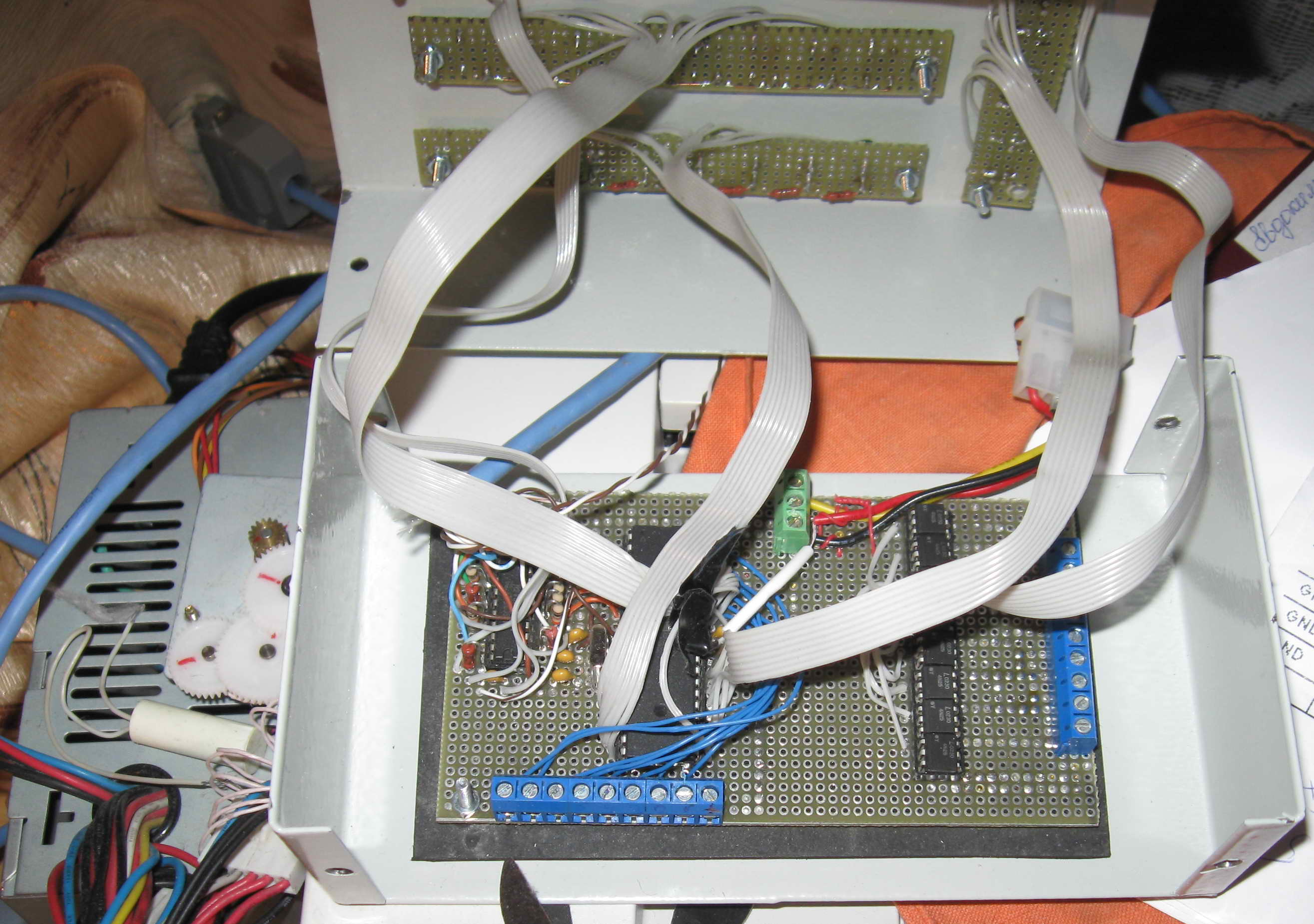

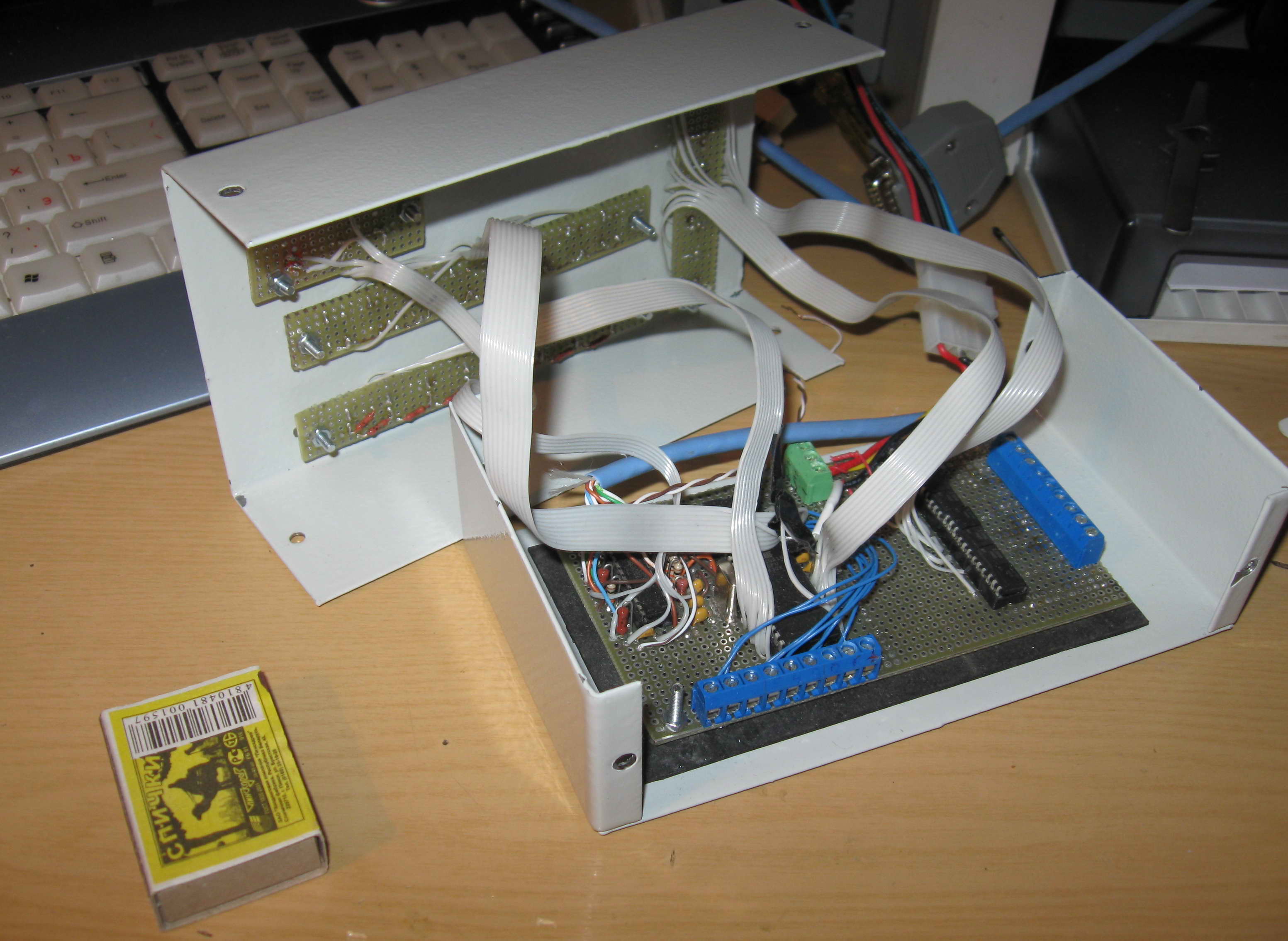

Стальная коробочка покрытая полимером
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: Не робот, но ПРОЕКТ !

Сообщение Сергей » 04 фев 2010, 02:10

Меня всегда пугали такие стенды =)
ИМХО лучше купить макетки готовые с авр и прикрутить различные устройства, те же ДПТ. Пользу больше, так как видна сама плата и схема, и надежность выше.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Не робот, но ПРОЕКТ !

Сообщение Angel71 » 04 фев 2010, 02:43

:cry: железная коробочка, прощай. ты была хорошей, но пала в неравном бою
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Не робот, но ПРОЕКТ !

Сообщение vadinator » 04 фев 2010, 07:11

Для обучения имхо, очень не плох Arduino или его дубли (возможен самодельный вариант). Из плюсов: "программирование без программатора" (bootloader по USB или RS232), множество примеров в сети, открытый код, продуманная концепция, практически один язык для программирования как МК, так и ПК, множество готовых библиотек...
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Не робот, но ПРОЕКТ !

Сообщение MiBBiM » 04 фев 2010, 08:18

я один увидел, что разъемы для подключения не выведены на панель?
если так, то зачем тогда корпус нужен, ведь крышка будет снята постоянно.
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Не робот, но ПРОЕКТ !

Сообщение Ito » 04 фев 2010, 11:33

Если MiBBiM прав и рзъёмы внутри, этот макет долго не проживёт. Студенты и открытые печатные платы вещи не совместимые! Если к фабричным стартер китам есть хоть какое-то уважение, то к таким штукам жалости не будет :D
И ещё лучше сделать крышку из орг стекла, чтоб не вмеру любопытные просто видели, что внутри,а не колупали девайс когда препод отвернётся.
Ito

Сообщения: 157
Зарегистрирован: 26 июн 2009, 14:15
Откуда: Минск
прог. языки: C++, Assembler
